Pixhawk飞控立方体迷你承载板结构设计

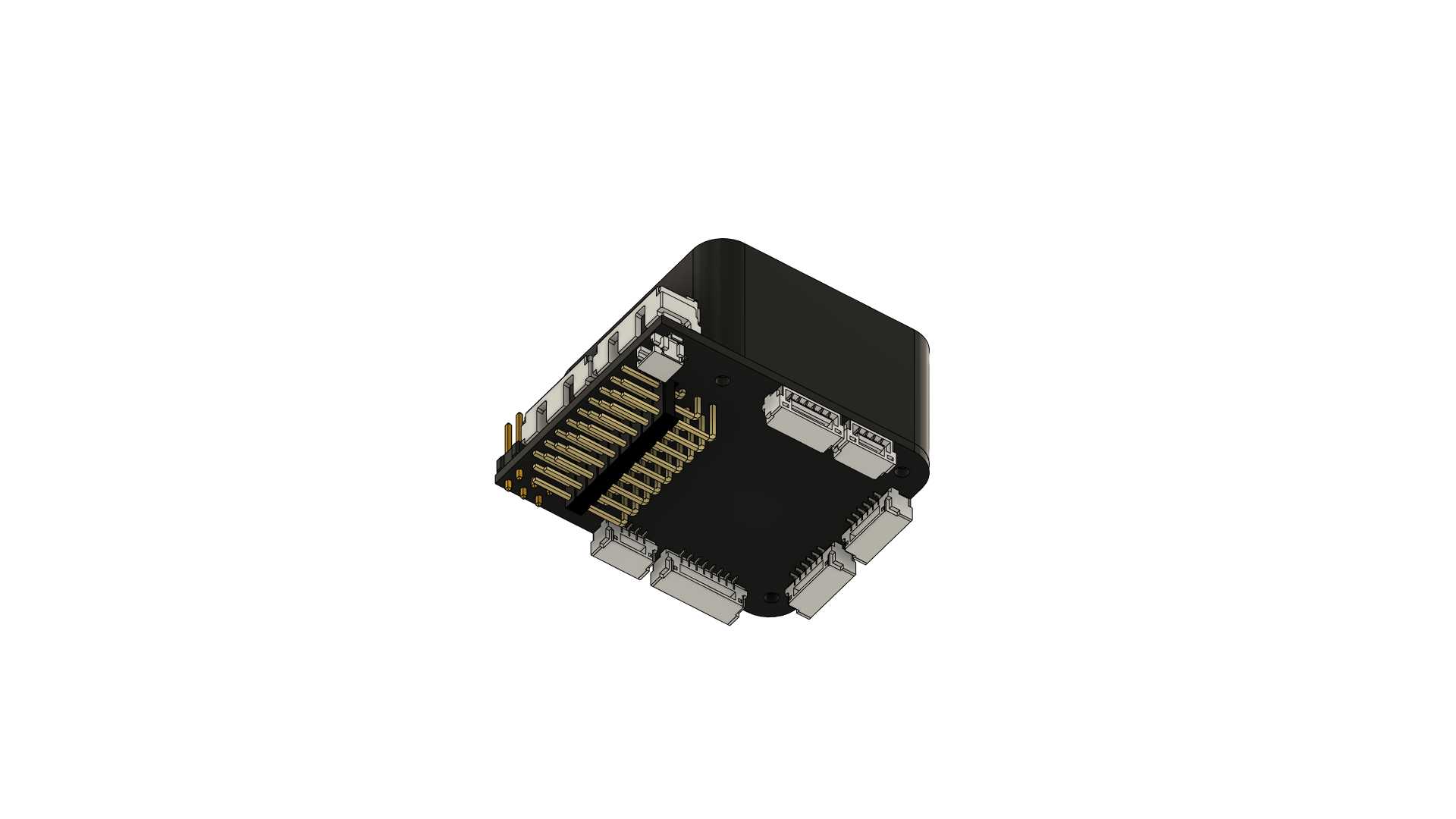

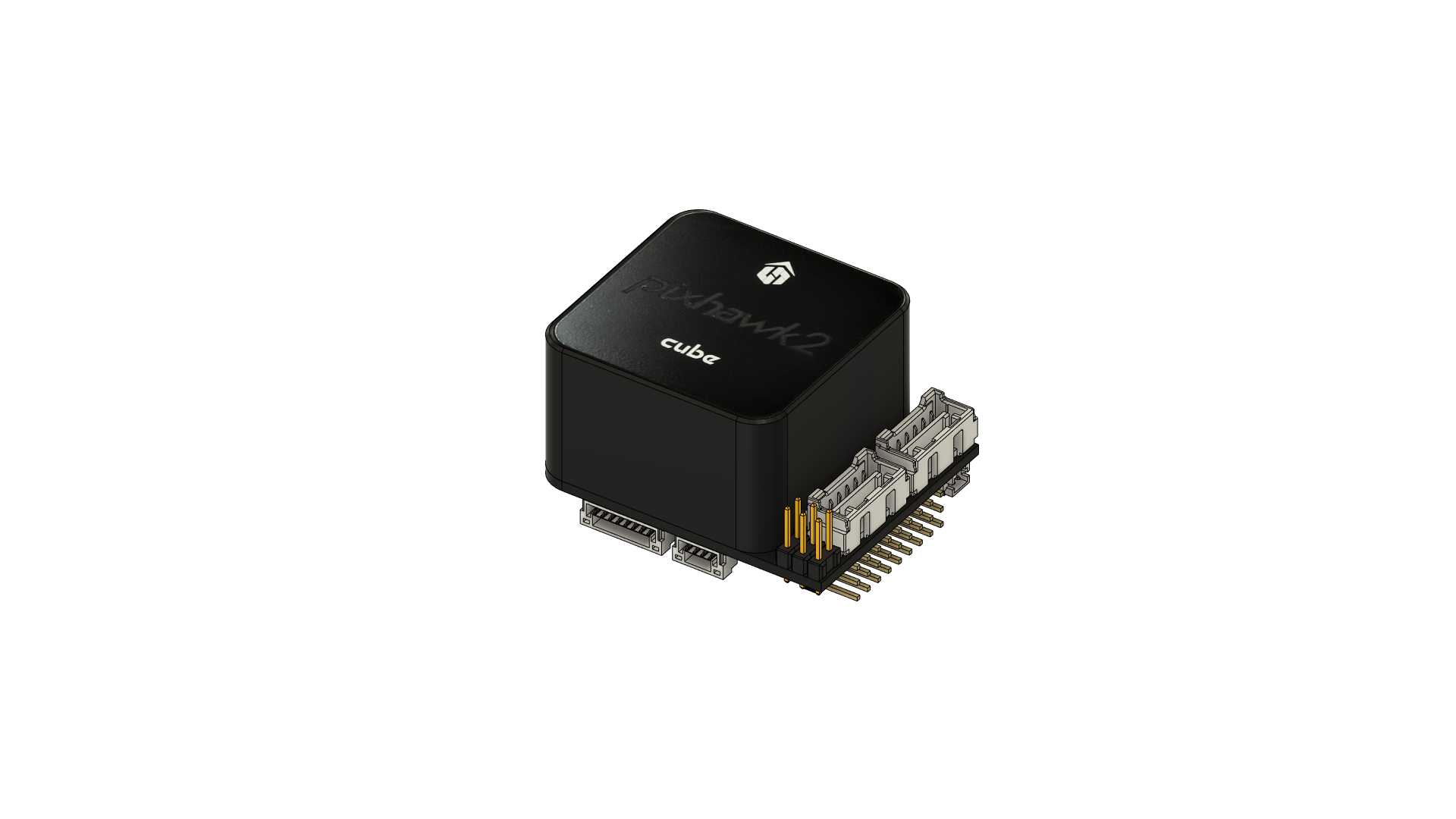

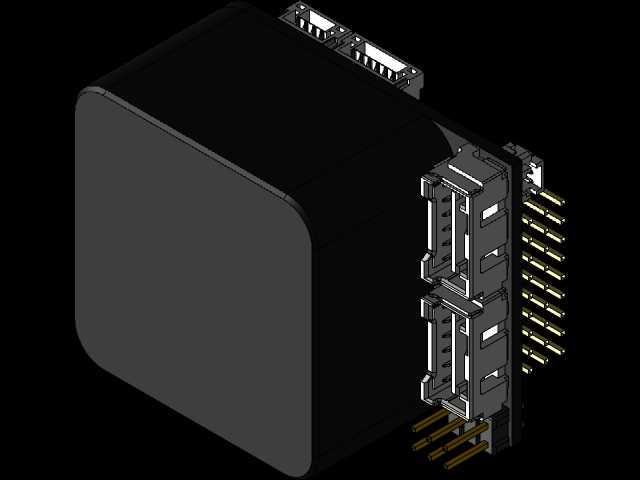

这款Pixhawk立方体迷你承载板是面向小型多旋翼、固定翼无人机飞控系统集成开发的配套结构件，核心作用是为Cube系列飞控核心模块提供可靠的机械固定与接口拓展承载，解决小尺寸无人机航电舱内部飞控模块安装定位难、接线杂乱、振动传导直接的实际工程问题。在实际作业场景中，不管是消费级航拍无人机的DIY组装、小型行业巡检无人机的航电改装，还是高校无人机实验室的飞控算法验证平台搭建，这类迷你承载板都能适配紧凑的航电舱安装空间，不需要对机身原有碳板、机架结构做额外打孔修改，就能完成飞控模块的快速部署。从设计思路来看，这款承载板采用立方体堆叠式的结构布局，完全匹配Pixhawk Cube飞控核心的外形轮廓，板体预留的排针安装位与飞控底部的接插件位置完全对齐，安装时不需要额外调整接线角度，直接将飞控核心插接在承载板上即可完成电气与机械的双重连接，大幅减少航电组装阶段的接线工作量。板体边缘预留的安装孔位严格遵循小型无人机常用的20mm、30mm孔距标准，能够直接适配市面上绝大多数轻量化机架的航电安装台，安装边界控制在极小的尺寸范围内，不会额外占用GPS模块、数传电台、电池分电板的安装空间，对于轴距250mm以下的微型穿越机、小型测绘无人机来说，这种紧凑的尺寸设计能够有效降低航电舱的整体高度，减少飞行过程中的风阻影响。在功能特性上，承载板本身做了绝缘隔离设计，板体表层的绝缘涂层能够避免飞控引脚与机架碳板直接接触造成的短路风险，同时板体上预留的减振安装位可以搭配小型硅胶减振球使用，过滤机架电机运转产生的高频振动，避免振动传导到飞控内部的IMU传感器，影响飞行姿态解算的精度。不同于大尺寸的通用飞控承载板，这款迷你承载板没有冗余的拓展接口，所有结构设计都围绕Cube飞控的核心安装需求展开，去掉了不必要的结构凸起，整体外形规整，在航电舱内部布线时，接线可以顺着板体边缘的走线槽规整排布，不会出现线束干涉飞控安装、或者被螺旋桨气流带动晃动的问题。从结构强度角度考量，板体的受力区域做了局部加厚处理，在飞控接插件的插拔位置增加了加强筋，避免日常调试过程中反复插拔接线造成板体变形，同时整体重量控制在极轻的范围内，不会给小型无人机带来额外的负载负担，对于对起飞重量敏感的微型无人机来说，这种轻量化的结构设计能够有效提升续航表现。在实际选型适配过程中，结构设计人员可以直接基于该模型完成航电舱的布局校核，确认飞控安装后与周边GPS模块、数传天线、电池的安全间隙，不需要反复测量实物尺寸，就能提前完成机架结构的适配调整，大幅缩短无人机整机的开发组装周期。
