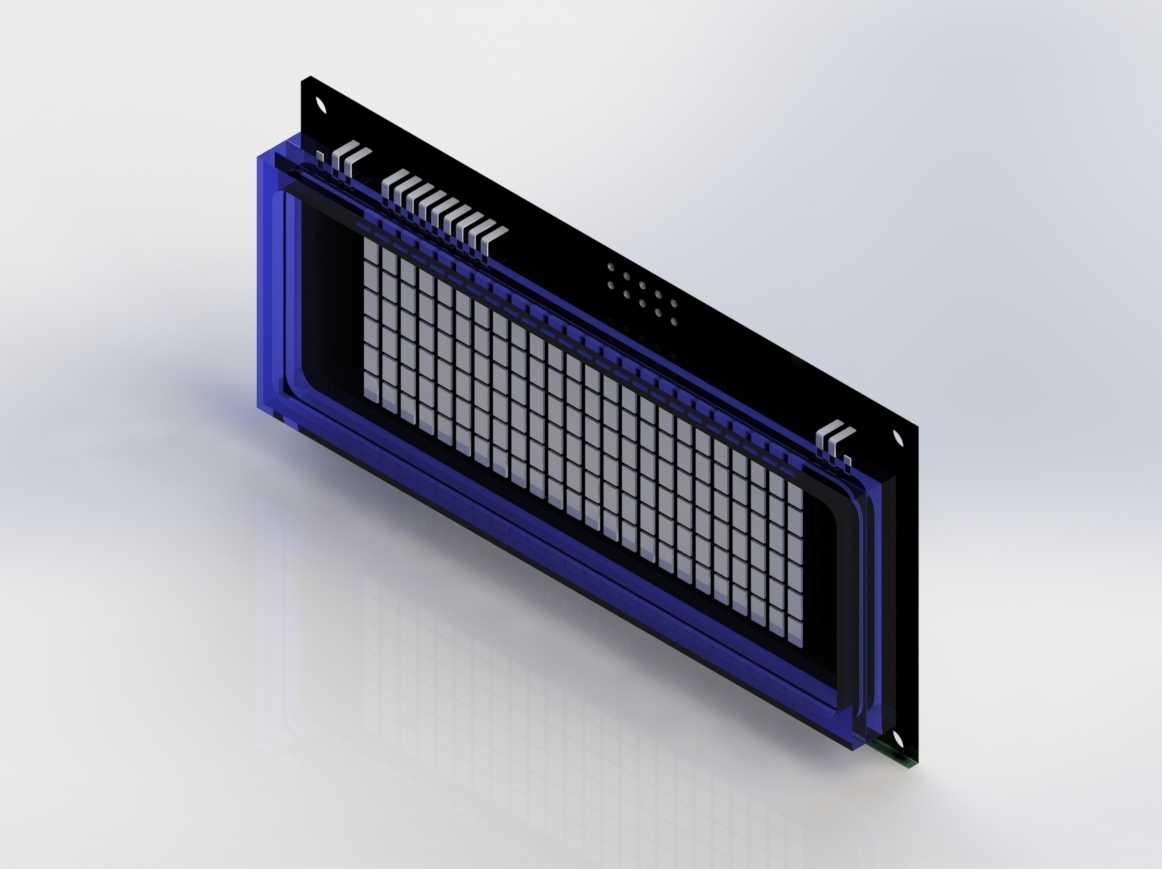

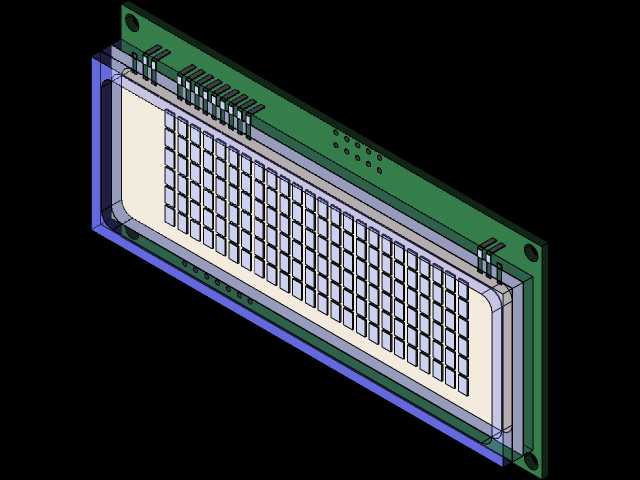

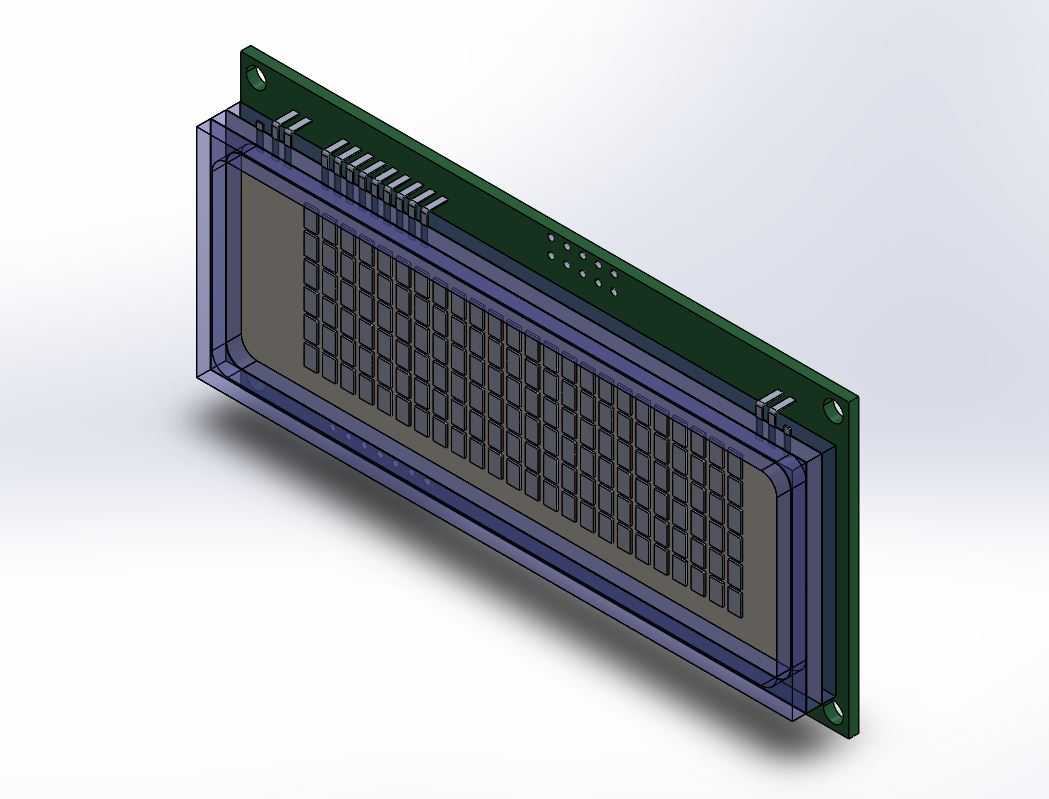

6行24字符真空荧光点阵显示模组

这类真空荧光点阵显示模组，常被应用在工业控制终端、车载仪表、商用收银设备、老旧工业数控操作面板这类需要高对比度、宽温域显示效果的场景中，和常见的液晶显示模块不同，VFD自身依靠真空腔内阴极电子轰击荧光粉发光，在低光照、强震动的工业现场环境下，不会出现液晶拖影、低温响应迟缓的问题，哪怕是零下二十度的户外机柜内，也能做到上电即亮，显示清晰无延迟。从结构设计上看，这款模组采用窄边框一体化封装，外围的黑色安装基板预留了对称的固定孔位，安装孔位到显示区域的边界距离经过精准核算，既可以直接嵌入设备面板的预留槽位，也能通过支架转接固定在PCB主板上，不会和周边的接插件、电容元件产生空间干涉。显示区域采用6行24列的5×7点阵排布，单字符点阵间距留足了0.8mm的间隙，避免相邻字符点亮时出现光晕串扰，模组侧边引出的平行焊盘引脚，间距匹配标准2.54mm排针规格，工程师在做主板布线时，可以直接套用标准接插件封装，不用额外定制异形连接器。设计过程中，模组外围的蓝色遮光边框做了阶梯式挡光结构，除了约束显示区域的出光范围，还能在嵌入式安装时和面板的沉槽形成配合，挡住外部环境光从安装缝隙渗入显示区，避免强光下显示对比度下降。模组背部的驱动电路区域做了平整化处理，最高凸起元件的高度控制在3mm以内，安装时背部和主板之间只需要留4mm的安全间隙即可，不用额外预留过高的避让空间，对于内部空间紧凑的手持工业设备、小型检测仪器来说，能有效压缩整机的厚度尺寸。实际选型使用时，这类VFD模组的发光亮度均匀性远优于同尺寸段码屏，既可以显示固定的字符提示信息，也能通过驱动程序控制点阵实现简单的自定义符号、动态进度条显示，在一些需要长期稳定运行、不允许出现显示故障的工业设备上，这类模组的抗干扰能力、使用寿命都比普通液晶模块更有优势，建模时还原了引脚的排布细节、安装孔的倒角结构、边框的遮光层厚度，能直接用于设备面板的装配干涉检查、整机外观效果渲染。
