NACA4412低速翼型机翼结构设计

这款NACA4412翼型的机翼设计，主要面向低速通用航空场景的应用需求，覆盖轻型固定翼无人机、小型载人通用飞机、低速航模试验平台等多个使用场景，是低速飞行器核心的升力产生部件。从实际工程用途来看，该翼型属于低速层流翼型范畴，最大相对厚度为弦长的12%，最大厚度位置位于弦长40%处，相对弯度4%，最大弯度位置在弦长40%位置，这类翼型在低速飞行状态下具备较高的升阻比，失速特性平缓，非常适配飞行速度在100m/s以下的低空低速飞行器，能够在起飞、爬升、巡航阶段提供稳定的升力输出，同时降低诱导阻力带来的能耗损失。

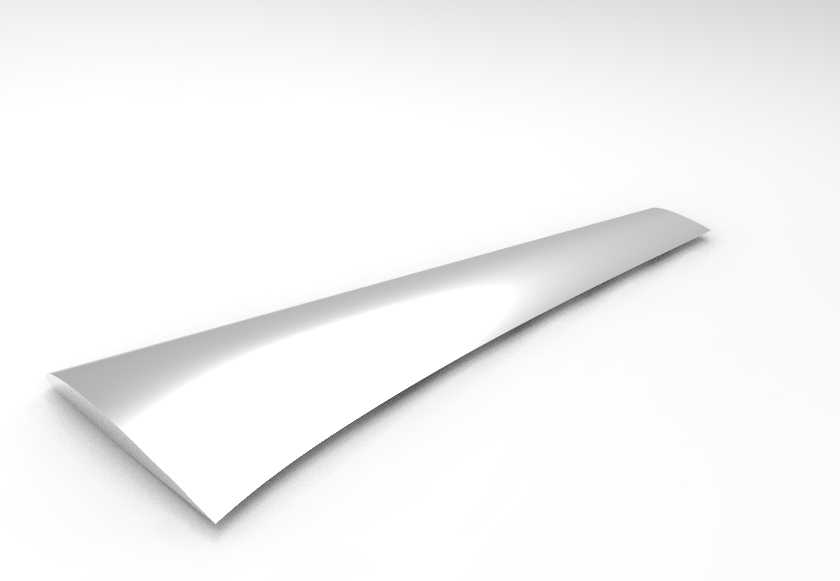

在设计思路上，建模过程优先保证翼型坐标点的拟合精度，通过提取标准NACA4412翼型的上下翼面坐标点，以样条曲线完成翼型轮廓的顺滑连接，避免出现局部折线或者曲率突变的问题，因为翼面的曲率连续性会直接影响气流的附着状态，一旦出现局部曲率突变，很容易在飞行过程中诱发提前气流分离，降低机翼的实际升力系数，甚至带来失速迎角减小的问题。机翼的平面形态采用梯形翼设计，根梢比设置为2.5，展弦比为6，这类平面参数的选择主要是兼顾机翼的结构强度与气动效率，大展弦比能够有效降低诱导阻力，而合适的根梢比可以让机翼的升力分布更接近椭圆分布，进一步提升巡航阶段的气动效率，同时也能让翼根的弯矩分布更合理，降低翼根连接区域的结构载荷。

从安装边界来看，机翼根部设计有与机身连接的对接平面，预留了标准的翼梁安装位置，翼型弦长在翼根处为1200mm，翼尖处为480mm，机翼展长为5040mm，安装时需要保证机翼的安装角为2度，上反角为3度，这样的安装参数能够保证飞行器具备足够的横向静稳定性，在侧风飞行或者遇到气流扰动时能够自动恢复稳定飞行状态。机翼前缘设计为连续的圆滑曲面，后缘预留了副翼与襟翼的安装缝隙，襟翼占据机翼展长的60%，位于机翼内侧靠近机身的位置，起飞阶段放下襟翼可以在较低速度下获得足够升力，缩短起飞滑跑距离，着陆阶段放下襟翼则可以增大阻力，降低着陆速度，缩短着陆滑跑距离；副翼位于机翼外侧，占据展长的40%，通过左右副翼的差动偏转实现飞行器的滚转操纵，保证飞行过程中的横向操纵灵敏度。

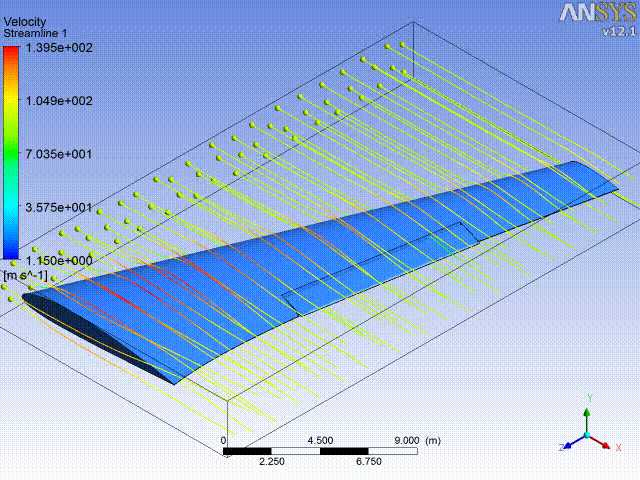

在结构设计层面，机翼内部采用单梁式结构布局，主翼梁位于翼型最大厚度位置，也就是弦长40%处，这个位置是机翼弯曲载荷的主要承载位置，能够最大化利用翼型的结构高度，提升翼梁的截面惯性矩，在相同重量下获得更高的结构刚度；翼肋沿展向每隔200mm布置一个，用于维持翼型的外形轮廓，将翼面承受的气动载荷传递到主翼梁上，前缘采用蒙皮与前缘翼肋组合的结构，保证前缘的抗冲击能力，能够应对低空飞行时遇到的雨滴、沙尘等微小异物的撞击，后缘结构则适当降低重量，在保证操纵面安装刚度的前提下尽可能减少结构重量，提升整机的载荷效率。建模过程中对翼面的拼接位置做了连续曲率处理，保证上下翼面与翼尖、翼根端面的过渡顺滑，没有局部凸起或者凹陷，避免在气动仿真或者实际风洞试验中出现不必要的局部涡流，影响整体气动性能的测试准确性。
