喷气式涡轮机排气端涡轮增压器结构

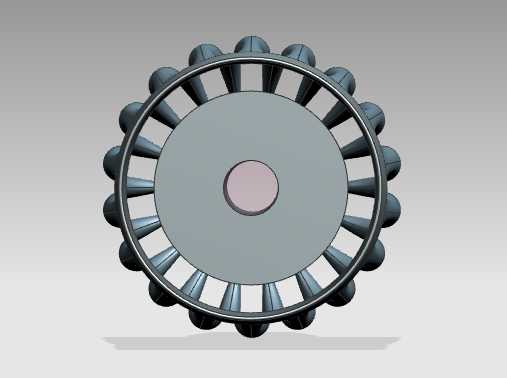

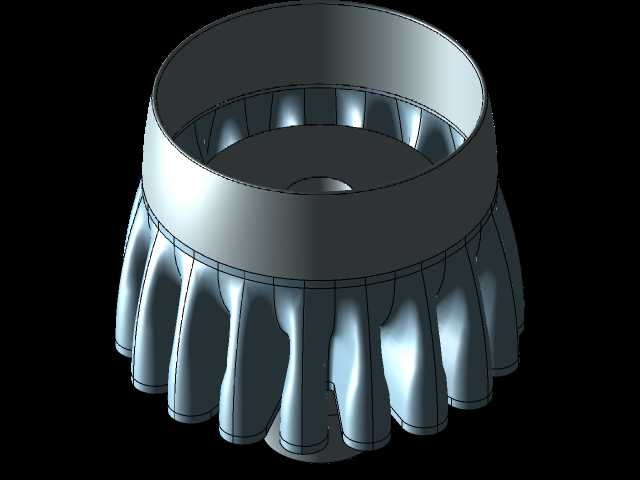

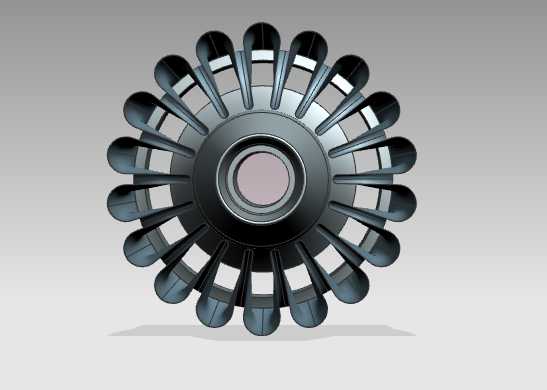

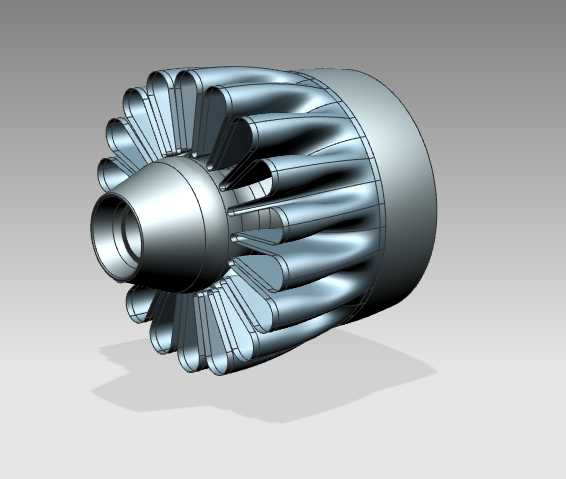

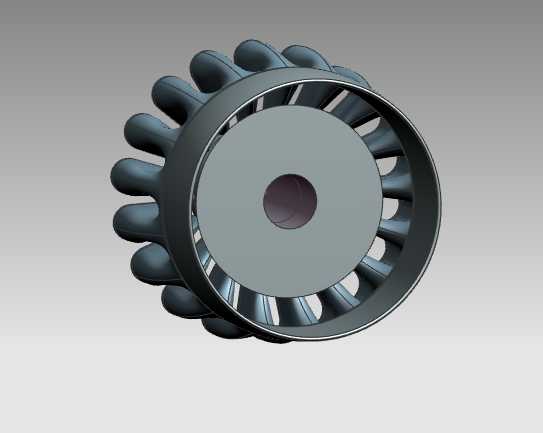

该结构对应喷气式涡轮的排气端增压单元，核心作用是承接涡轮做功后的排气余压，通过叶轮结构将气流能量转化为增压进气的驱动力，广泛适配小型航空动力单元、微型燃气轮机以及车用高性能增压系统的原理验证与结构参考场景。从实际工况出发，该部件直接接触高温高速排气，叶片型线采用了等强度变截面设计，叶根位置做了加厚圆弧过渡，避免应力集中在高速旋转下引发疲劳断裂，叶顶间隙控制在极小范围内，减少气流泄漏损失，提升能量转换效率。设计过程中优先考虑了流道的顺滑过渡，从进气端的锥形导流段到叶片间的气流通道，全程避免截面突变，降低排气流经时的紊流与阻力损失，同时兼顾了旋转件的动平衡要求，整体结构沿中心轴对称分布，每个叶片的安装角、曲率半径都保持一致，减少高速运转时的振动量。安装边界上，该部件的后端为圆柱形连接段，可与涡轮排气壳体通过止口定位配合，止口的配合公差选用过渡配合，既保证装配时的同轴度要求，又能在高温工况下预留足够的热膨胀余量，避免配合面抱死；前端的锥形导流头可直接对接排气进气腔，引导气流平顺进入叶片通道，整体轴向尺寸与径向尺寸的比例经过优化，在保证叶片有效做功面积的前提下，尽可能压缩轴向安装空间，适配紧凑布局的动力舱需求。实际应用中，该结构的叶片数量经过流场仿真验证，在对应转速区间内可避免气流激振引发的共振，叶片表面的曲面曲率连续，既满足气动性能要求，也适配五轴加工的工艺可行性，不需要额外的特殊工装即可完成加工。对于建模从业者而言，该模型的曲面构建逻辑可作为复杂叶轮类零件的参考，从中心回转基体到单个叶片的曲面放样，再到阵列后的圆角处理，完整覆盖了旋转类流体部件的建模流程，结构上没有冗余的装饰特征，所有曲面都服务于气动性能与装配需求，可直接用于原理样机的结构参考、流体仿真的几何模型导入，也可作为同类增压部件设计时的结构参照，帮助设计人员快速把握排气端涡轮增压器的核心结构要点，规避叶根应力、流道突变、动平衡偏差等常见设计问题。
