小型内燃机气缸壳体结构三维设计

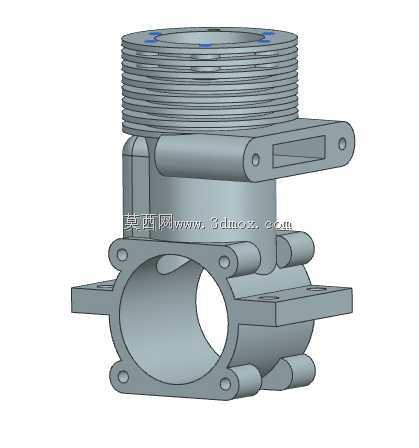

　　这款小型动力单元的气缸壳体，是小型内燃动力设备的核心承载构件，主要适配排量在几十毫升级别的单缸二冲程或四冲程小型动力装置，常见应用场景覆盖航模动力、小型园林作业机具、便携发电机组以及微型代步工具的动力端，在整个动力系统中承担着气缸工作腔成型、活塞运动导向、周边附件安装定位、散热路径承载的多重作用。从结构设计逻辑来看，上部的外螺纹段是为了匹配气缸头的安装锁紧需求，螺纹公差选用中等精度配合，既保证气缸头压紧后的密封性能，也能在后续维护拆卸时避免螺纹咬合卡滞，螺纹根部特意设计了退刀槽结构，减少机加工过程中的应力集中，同时给密封垫片预留了定位安装的台阶面。

　　中部侧向伸出的带孔凸台结构，是为了固定化油器或者进气转接座，两个安装孔的同轴度、凸台平面的平面度都有严格公差要求，保证进气接口安装后不会出现漏气问题，凸台内部的通道直接连通气缸进气口，气道内壁做了平滑过渡设计，减少进气过程中的气流阻力，提升动力单元的充气效率。下部的大口径通孔是曲轴腔的连通接口，周围分布的带安装孔凸耳，是整个气缸壳体与曲轴箱的连接定位面，安装孔的位置度公差控制在0.05mm以内，保证气缸中心与曲轴中心的垂直度，避免活塞运动过程中出现偏磨，延长活塞环与气缸壁的使用寿命。侧面延伸的带孔安装翼板，是为了给消音器或者排气转接件提供安装位点，安装面与排气口的贴合度要求较高，防止高温废气泄漏。

　　整个壳体的壁厚设计遵循等强度原则，受力较大的安装凸耳、螺纹连接部位做了局部加厚，非受力区域适当减薄来控制整体重量，同时外壁的结构筋条既提升了壳体的整体刚性，也能增加散热面积，在动力运行过程中辅助带走燃烧产生的热量，避免壳体温度过高导致的材料强度下降、润滑失效等问题。在安装边界上，需要注意上部螺纹的旋合长度要满足密封要求，下部与曲轴箱连接时需要在结合面加装耐油密封垫，侧向的附件安装凸台需要根据外接部件的尺寸预留足够的操作空间，避免安装时出现工具干涉，整个壳体的外形轮廓在设计时已经考虑了小型动力设备紧凑布局的需求，所有外接接口的方位都经过优化，不会与周边的油箱、点火模块等部件产生位置冲突。
