深沟球滚动轴承三维结构设计

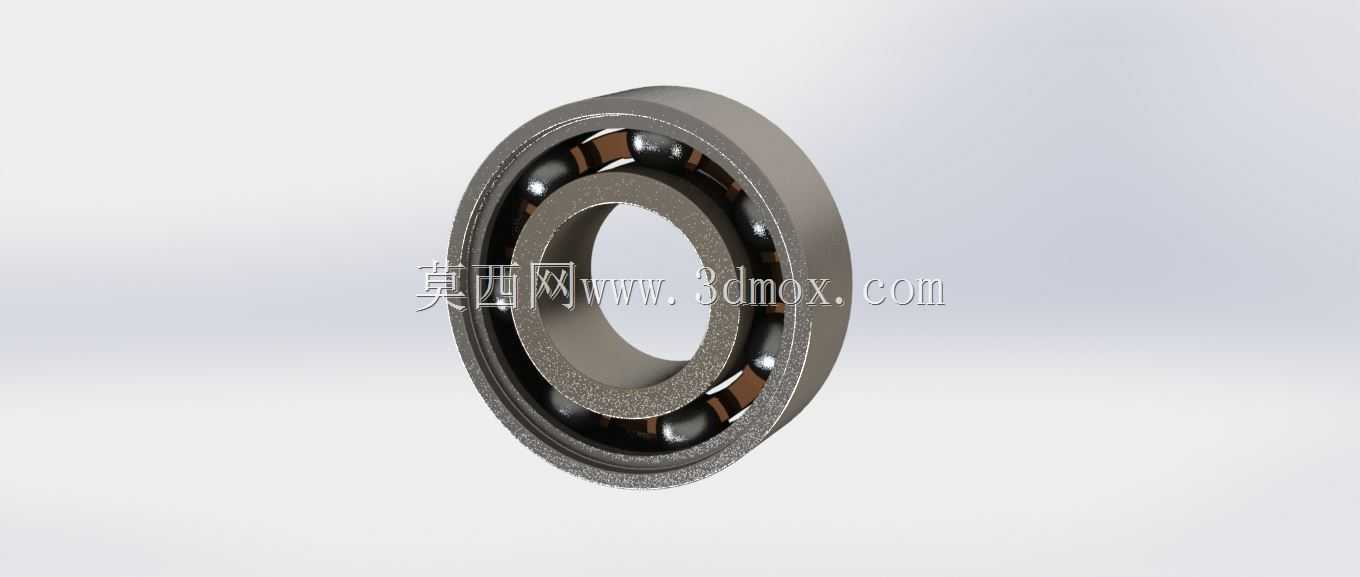

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系径向与轴向窜动的核心支撑部件，这套深沟球轴承的三维模型完整还原了实体轴承的各部分结构特征，可直接用于设备装配干涉校验、轴系运动仿真环节。从实际应用场景来看，这类轴承覆盖了从中小型电机、泵类设备、输送辊道到精密仪器仪表、家用机电产品的极宽适用范围，但凡存在旋转轴系需要低摩擦支撑的位置，几乎都能见到同结构轴承的应用，它的核心作用是在轴与轴承座之间建立滚动摩擦副，大幅降低轴系运转过程中的摩擦阻力，同时将轴的运转精度约束在设计允许的范围内，避免轴系运转过程中出现径向跳动超差、轴向窜动过大的问题。

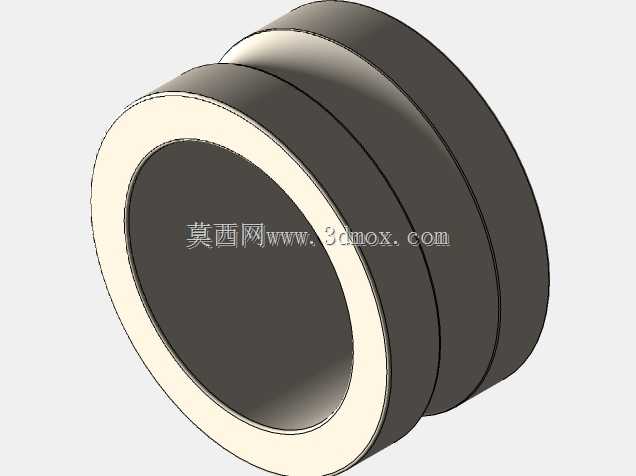

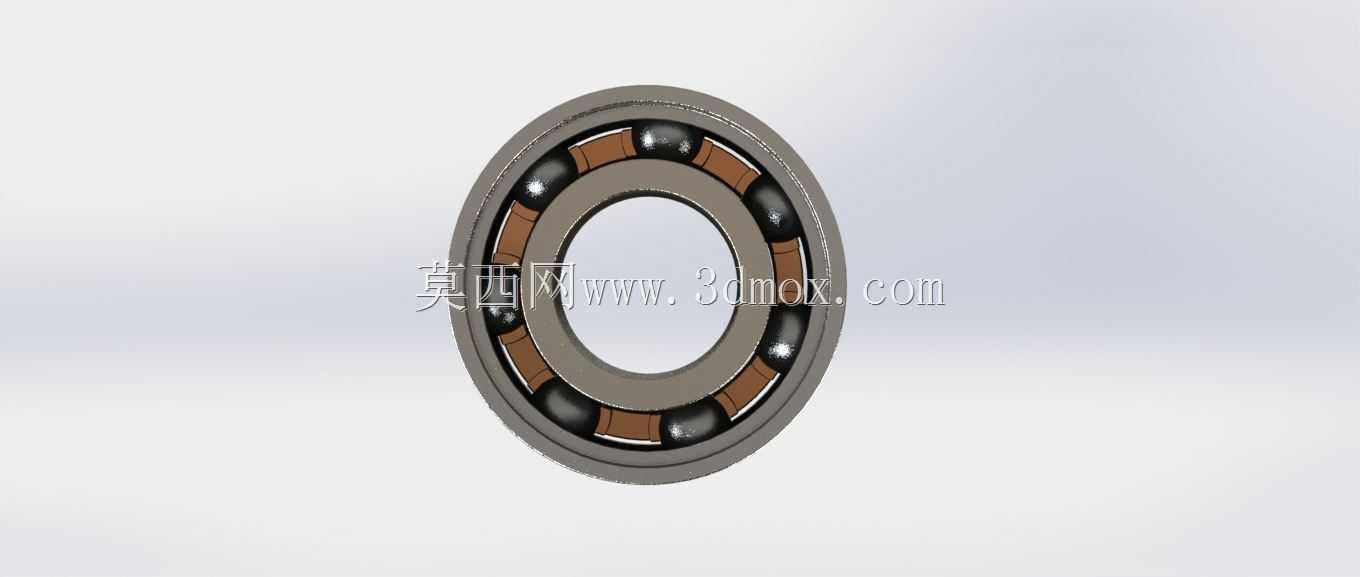

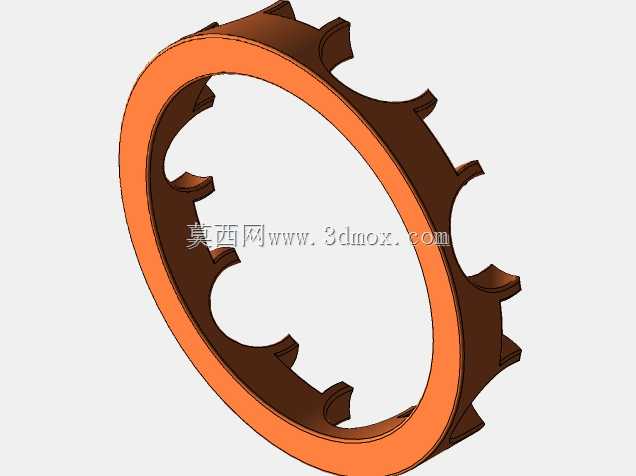

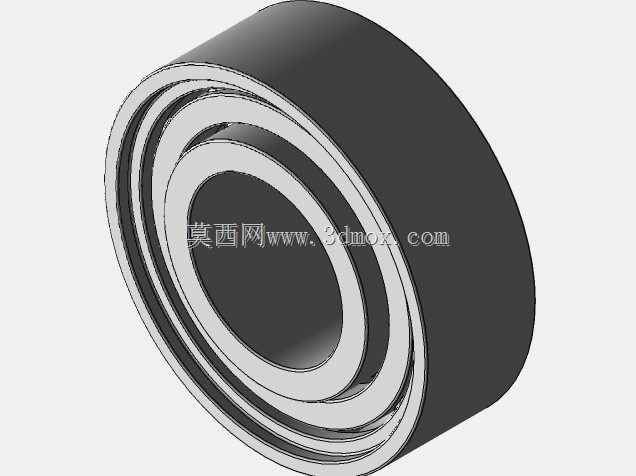

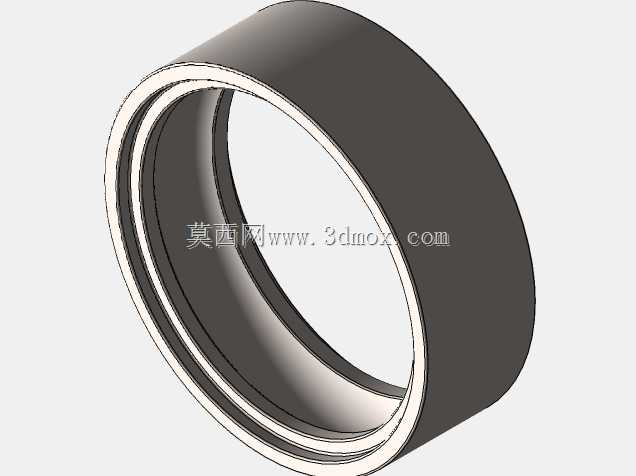

　　从结构设计思路来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动体、保持架。内圈与轴颈采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于滚动体的球面半径，保证滚动体能够在滚道内顺畅滚动同时承受均匀的接触应力；外圈安装在轴承座或者设备壳体的安装孔内，多数应用场景下外圈保持固定，部分特殊传动结构中也会出现外圈转动、内圈固定的使用方式，外圈内侧的滚道与内圈滚道对应，共同构成滚动体的循环滚动轨道。滚动体采用均匀的钢制球体，是轴承承受载荷、实现滚动摩擦的核心元件，球体的尺寸一致性、圆度公差直接决定了轴承的运转精度与使用寿命，模型中滚动体的排布完全参照实际轴承的填充角设计，保证相邻滚动体之间不会出现接触摩擦。保持架采用浪形冲压结构，将每一个滚动体均匀分隔在滚道的对应位置，避免滚动体在运转过程中出现扎堆、相互挤压摩擦的问题，同时引导滚动体在滚道内保持正确的运动轨迹，在轴承无载区还能起到防止滚动体脱落的作用。

　　从安装边界与尺寸适配角度来看，这类深沟球轴承的安装尺寸有严格的标准规范，内圈的内径尺寸与轴颈的配合公差通常选用k6或者m6级过盈配合，安装时需要采用热装或者专用工装压装，禁止通过敲击滚动体或者外圈的方式装配内圈，避免造成滚道压伤、保持架变形；外圈与轴承座孔的配合通常选用H7级间隙或者过渡配合，方便轴承的拆装更换，同时能够补偿少量的壳体加工误差。轴承的轴向定位通常采用轴用弹性挡圈、孔用弹性挡圈或者轴肩、轴承座台肩实现，台肩的高度需要低于轴承内圈、外圈的倒角高度，保证拆卸工具能够顺利卡住轴承套圈端面完成拆卸作业。在三维建模过程中，这套模型严格遵循了滚动轴承的标准尺寸规范，滚道的曲率、滚动体的直径、套圈的壁厚、倒角尺寸都与实际量产轴承保持一致，在装配设计时可以直接调用，不需要额外调整安装位的尺寸，能够有效减少设计阶段的尺寸校验工作量。

　　在实际设备选型与结构设计过程中，这类轴承的选型需要结合轴系的径向载荷大小、转速、运转精度要求来匹配对应的尺寸系列与精度等级，轻载高速场景通常选用轻系列薄壁轴承，重载低速场景则选用重系列厚壁轴承，高精度传动场景则需要选用P4、P2级精度的轴承，同时配合适当的预紧结构消除轴承的径向游隙，提升轴系的运转刚度。这套三维模型完整还原了轴承的装配关系，在做运动仿真时可以直接添加滚动接触约束，模拟轴承运转过程中的滚动体运动状态，校验轴系在极限载荷下的变形量是否会造成轴承卡滞，也可以用于装配培训环节，直观展示轴承的内部结构与装配顺序，帮助一线装配人员理解轴承的装配要点，避免因装配方式错误造成轴承提前失效。
