火箭发动机用枢轴式喷油器结构设计

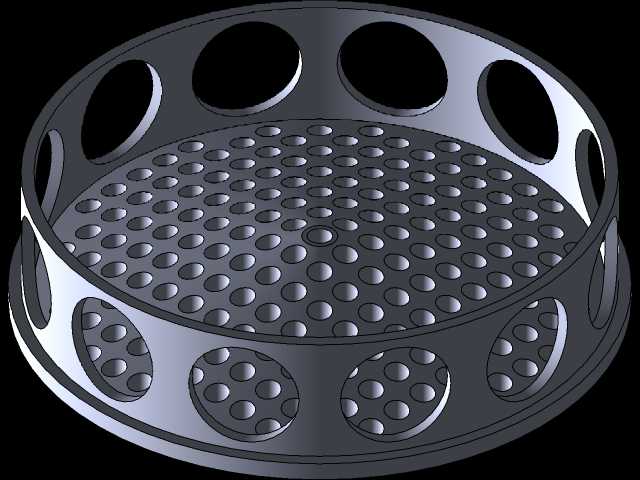

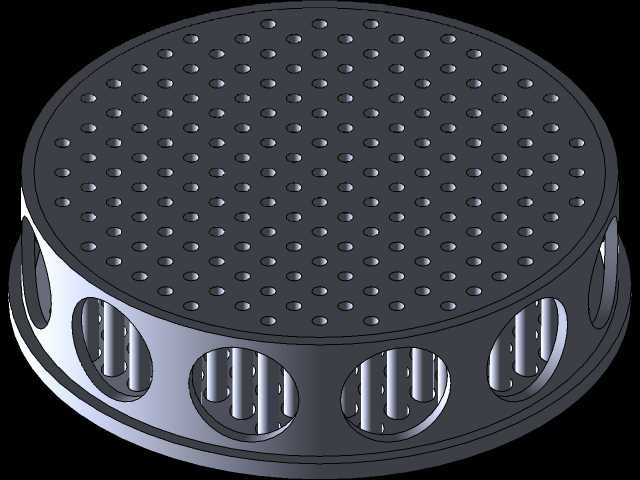

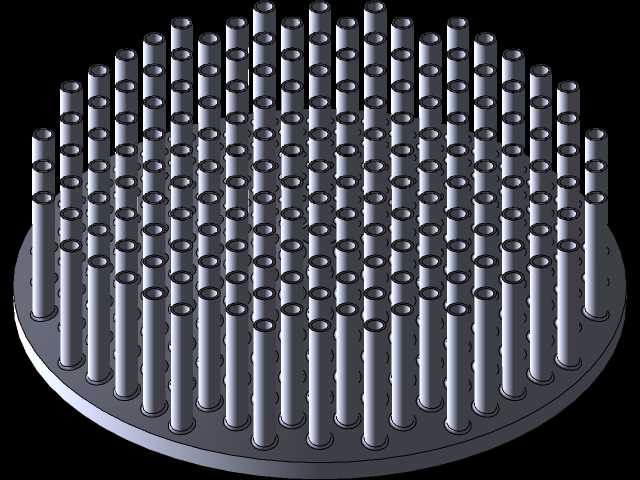

在液体火箭发动机的推进剂供给系统中，枢轴式喷油器是直接决定燃烧效率与推力稳定性的核心组件，这类喷注装置的核心作用是将进入燃烧室的燃料与氧化剂进行充分雾化、均匀掺混，保证推进剂在燃烧室内能够实现稳定、充分的燃烧，避免出现局部富燃、富氧或者燃烧振荡的问题，直接影响发动机的推力输出精度与工作可靠性。从结构设计逻辑来看，这款喷油器采用圆盘式主体构型，上端面采用密集阵列排布的小直径喷孔设计，这类喷孔的孔径、排布密度、孔道倾角都经过流场仿真校核，能够保证推进剂以设定的喷射角度、雾化粒径进入燃烧室区域，避免喷注穿透深度过大撞击燃烧室壁面造成壁面烧蚀，也能防止喷注穿透深度不足导致掺混区域集中在喷注面附近引发局部过热。喷油器侧壁设置的大尺寸开窗结构，一方面是为了匹配枢轴式结构的运动调节需求，给内部调节构件预留足够的运动行程空间，实现不同推力工况下的喷注流量、喷注角度的动态调整，另一方面这类开窗结构也能有效降低喷油器整体的结构重量，对于航空航天类动力部件而言，每一处结构减重都能直接提升发动机的推重比指标。在安装边界的设计考量上，这类圆盘式喷油器的外径尺寸需要与燃烧室头部的安装法兰尺寸严格匹配，安装端面的平面度、密封槽的位置精度都有严格公差要求，保证喷油器与燃烧室头部连接后能够实现高压密封，避免推进剂在连接位置出现泄漏引发安全隐患。喷油器的整体轴向高度需要匹配头部集液腔的内部空间尺寸，既要保证内部流道有足够的长度实现推进剂的稳压、均流，也要避免轴向尺寸过大挤占燃烧室的有效燃烧容积。从实际工况适配角度来说，这类喷油器需要承受燃烧室侧的高温燃气反冲，同时还要耐受低温推进剂的长期冲刷，因此在结构设计时，喷孔边缘都做了微小的倒角处理，避免加工过程中产生的应力集中在长期热交变载荷下出现裂纹，侧壁的开窗位置也做了圆弧过渡，减少结构应力集中点。在建模过程中，这类密集阵列喷孔的排布采用参数化阵列方式实现，能够根据不同推力等级的发动机需求快速调整喷孔数量、孔径与排布间距，侧壁的开窗结构采用圆周均布的设计方式，保证喷油器整体的结构对称性，避免工作过程中因为结构不对称引发受力不均，影响调节机构的运动精度。
