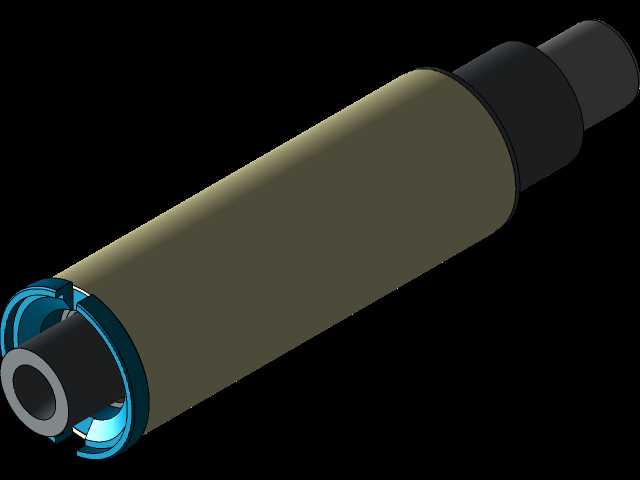

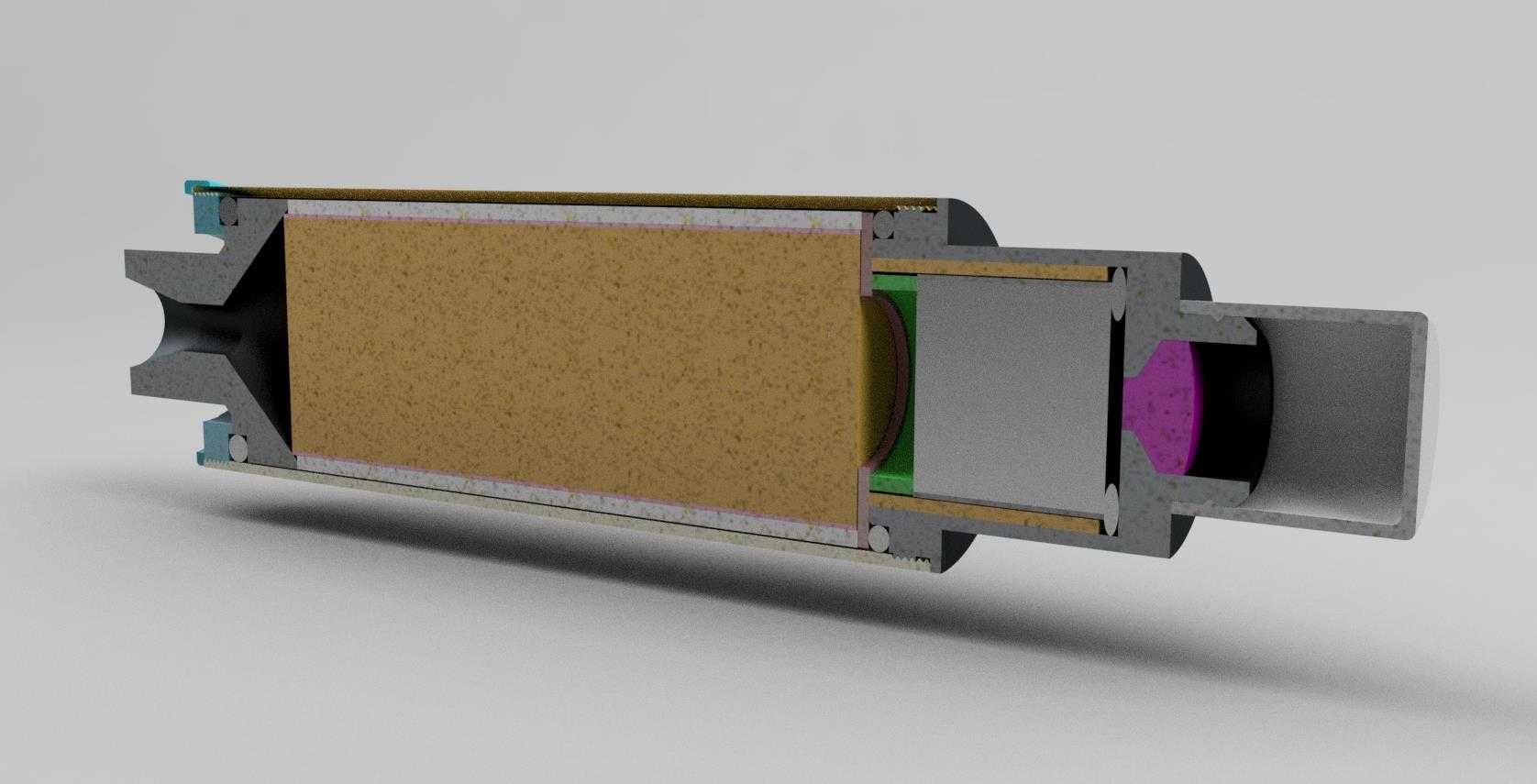

AeroTech RMS24/40固体火箭发动机剖面结构

在业余航天与模型火箭领域，这类固体火箭动力单元是高功率航模火箭的核心动力来源，主要为箭体提供升空所需的推力，适配24mm安装口径的箭体舱段，40ns量级的总冲可支撑中大型航模火箭完成数百米高度的飞行任务，也可作为小型探空试验箭的动力模块，承担高校航天类科创项目的动力验证工作。从剖面结构来看，该动力单元采用同轴式布局设计，从头部到尾喷管依次布置点火具安装腔、固体推进剂药柱、隔热衬层、挡药板、收敛扩张喷管、尾部密封堵盖，各部件的同轴度公差控制在0.1mm以内，避免推力偏心导致箭体飞行失稳。药柱采用端面燃烧加内孔燃烧的复合构型，外表面包裹隔热阻燃衬层，既可以防止高温燃气直接烧灼燃烧室壳体，也能控制药柱的燃烧面变化规律，让推力输出曲线更平稳，避免初始推力峰值过大对箭体结构造成冲击。燃烧室壳体采用薄壁金属结构，壁厚仅1.2mm，在满足承压要求的前提下尽可能降低结构重量，壳体两端采用螺纹连接结构配合密封圈实现密封，安装时可直接旋入对应口径的箭体发动机舱，无需额外定制转接结构，安装边界清晰，前端预留的点火具安装槽可适配通用的电点火头，尾部喷管的扩张段角度经过优化，燃气膨胀效率更高，可减少推力损失。设计过程中重点考虑了装配便捷性与使用安全性，挡药板采用镂空结构，既可以阻挡未燃尽的药块喷出堵塞喷管，又不会阻碍燃气顺畅流通，喷管喉部采用耐烧蚀材料镶嵌结构，可承受2000K以上的高温燃气冲刷，保证工作过程中喉部尺寸稳定，推力输出偏差控制在5%以内。这类动力单元的结构设计也可为小型固体助推器的研发提供参考，其模块化的结构思路可降低动力系统的装配难度，各部件的尺寸配合关系经过实际工况验证，可直接用于同规格动力装置的结构参考，建模时还原了内部各部件的装配关系与材质区分，可直接用于结构教学、装配仿真以及航模火箭的总体匹配设计，帮助设计人员快速确认动力段的安装空间与接口尺寸，减少总体设计阶段的重复建模工作量。
