快装式管线冗余夹紧固定结构

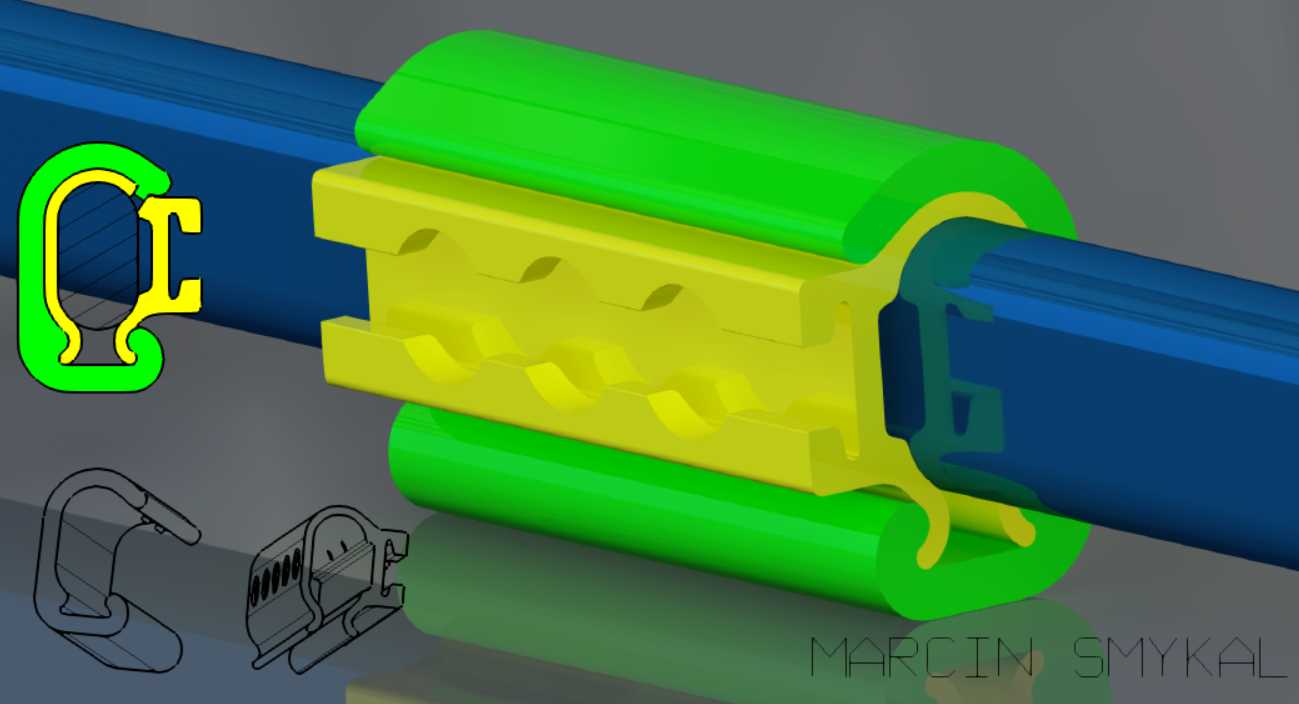

这款夹紧结构主要面向多类管线的快速固定场景，在电气布线、流体管路布设、小型设备线束整理等场景中都能适配，无需额外辅助连接件即可完成对圆柱类管线的抱紧固定，替代传统扎带、管卡需要工具锁紧、拆卸后无法重复使用的痛点。从功能实现逻辑来看，结构采用分体式卡扣设计，上下两个抱紧弧面与中间的定位卡合结构配合，安装时只需将结构对准待固定管线按压到位，两侧的卡爪即可自动锁合，全程单手即可操作，不需要额外的紧固件或者安装工具，在狭小布线空间、高空布线作业场景下能大幅降低操作难度。设计过程中特意保留了冗余夹紧特征，除了主弧面的抱紧力之外，中间卡合结构上设置的多道内凹齿槽能在管线受轴向拉扯时增加接触摩擦力，避免管线出现滑移错位，同时锁合到位的特征能让安装人员直观感知到装配到位，不需要额外检查锁紧状态。考虑到实际使用中不同场景的管线外径公差波动，抱紧弧面预留了一定的弹性变形余量，能适配一定尺寸范围内的圆柱管线，不会因为管线外径的小幅偏差出现锁不紧或者无法装配的问题。目前结构尚未完成最终的应力分析验证，不同壁厚下的抱紧力、长期使用后的蠕变影响还需要结合实际选材做进一步校核，对应的结构厚度、整体轴向长度参数也需要结合具体使用场景的载荷要求做针对性调整，当前版本的安装边界只需要保证待固定位置周边有足够的按压操作空间即可，不需要在安装基体上做预留孔位或者焊接固定座，能直接卡在管线上完成固定，也可以根据使用需求在结构外侧增加固定耳，将夹紧后的管线整体固定在设备机架或者墙面上。结构的卡合导向面做了圆弧过渡处理，安装时不会刮伤管线外护套，避免管线绝缘层或者防护层被结构锐角割伤带来的安全隐患，锁合后的结构没有外凸的尖锐边角，在人员可触碰的布线场景下也不会造成剐蹭伤害。
