快装式圆管连接高强度夹持夹具

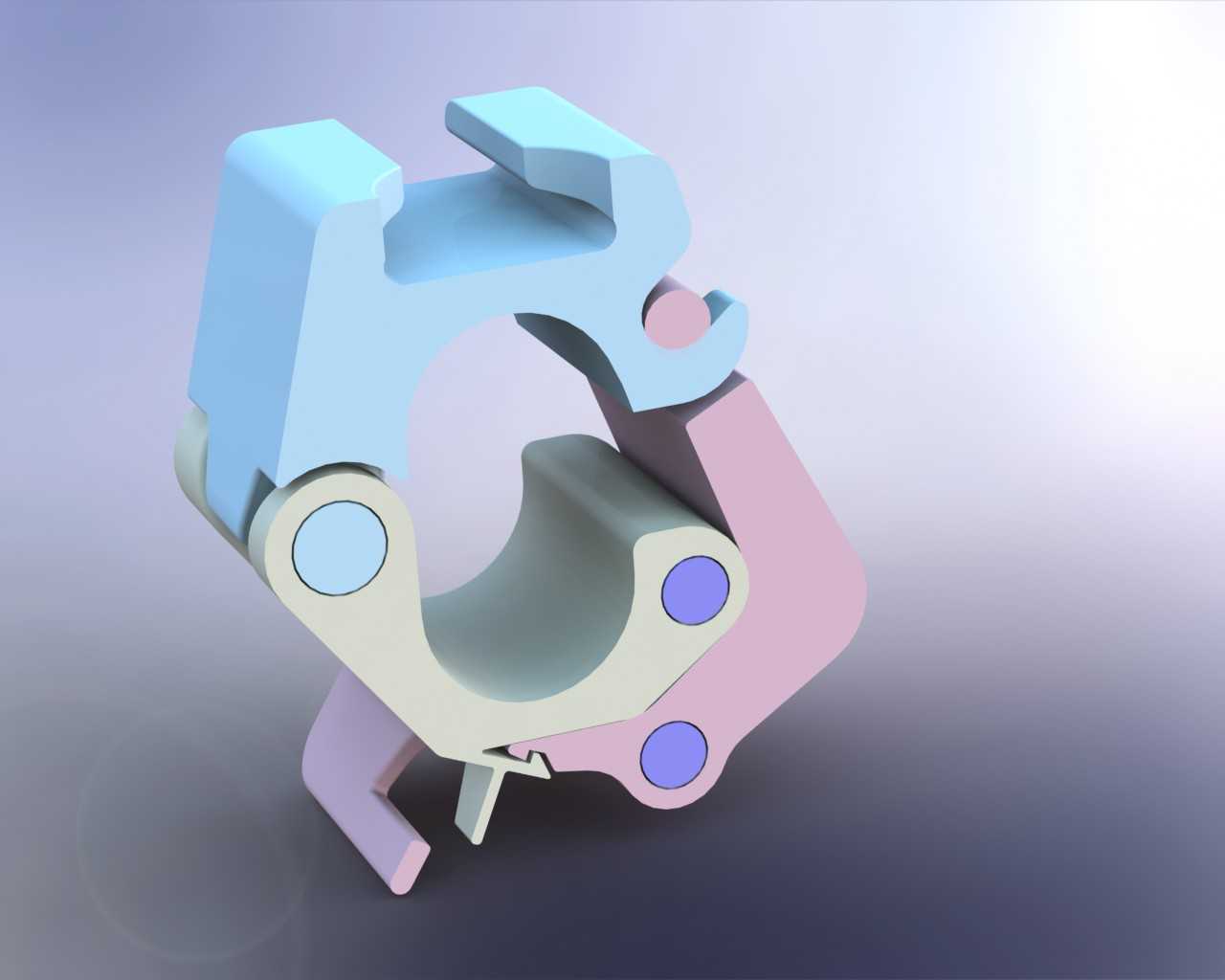

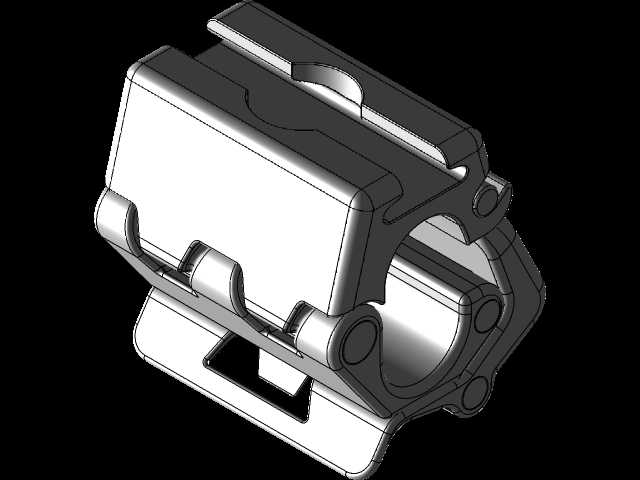

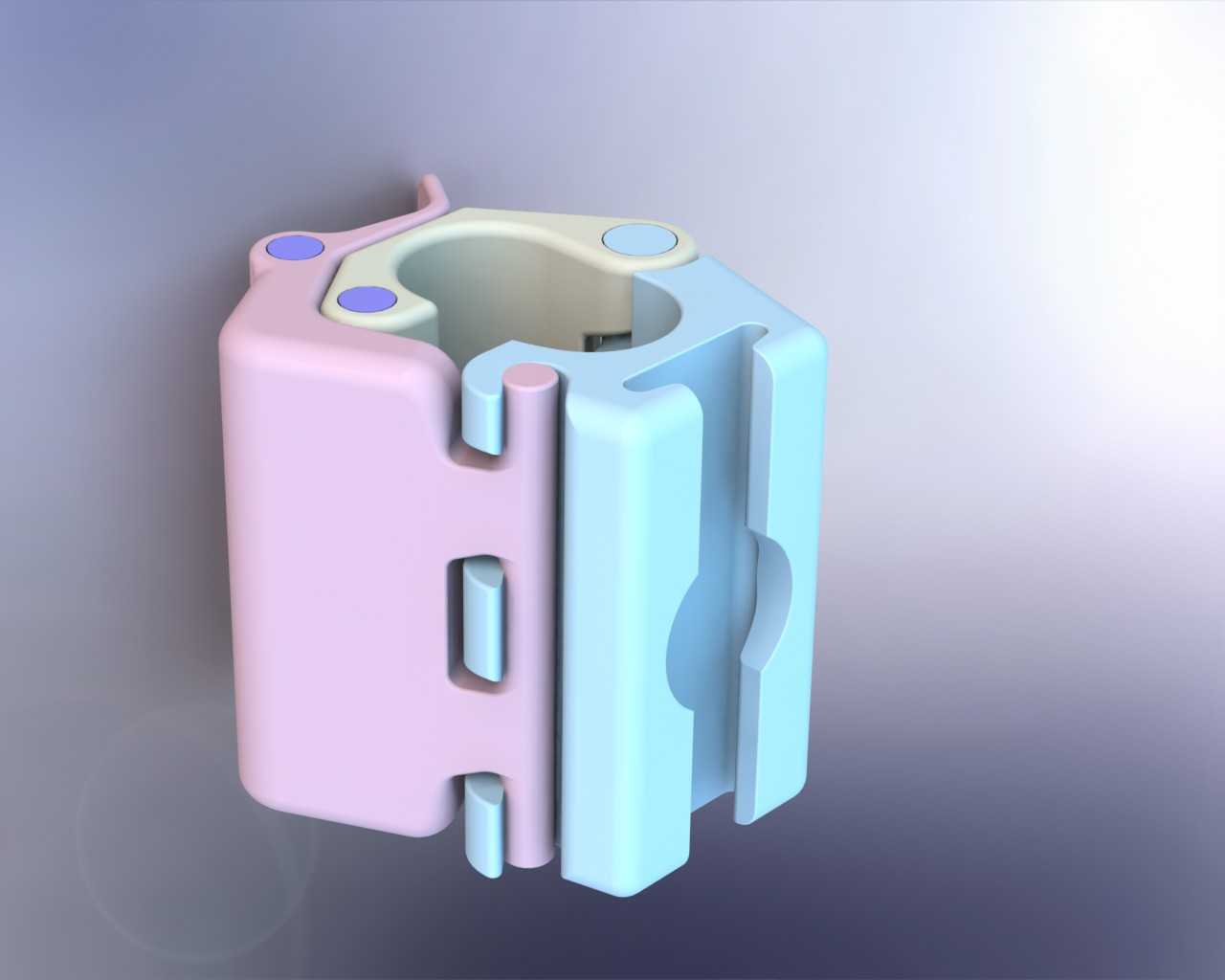

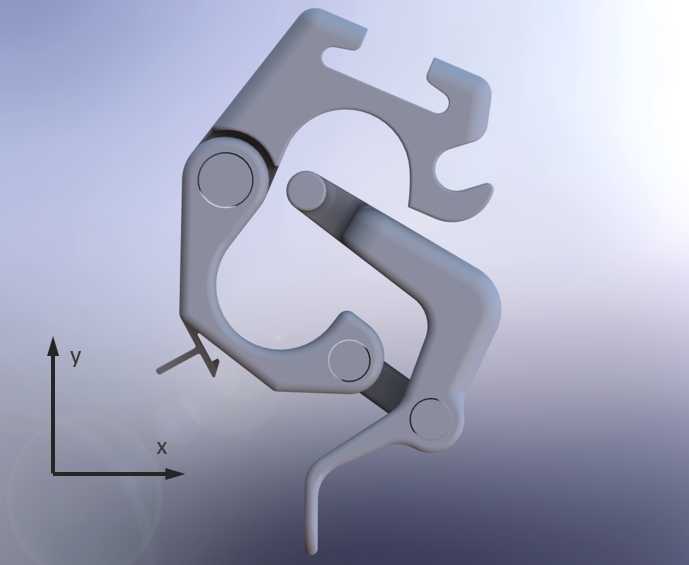

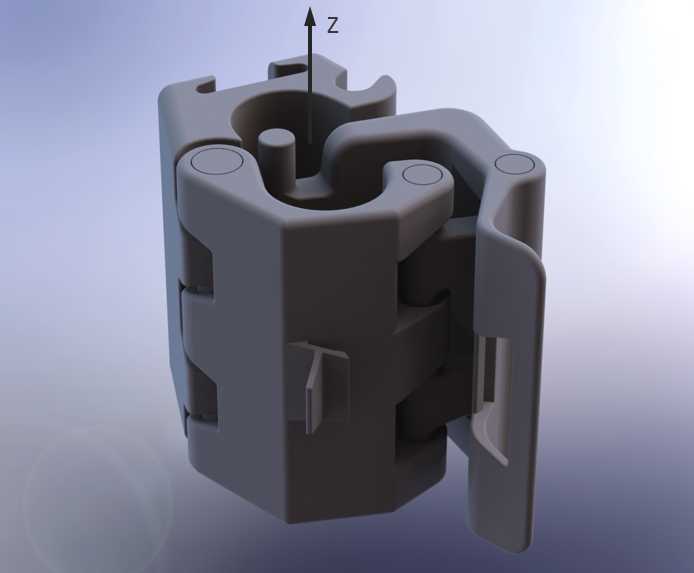

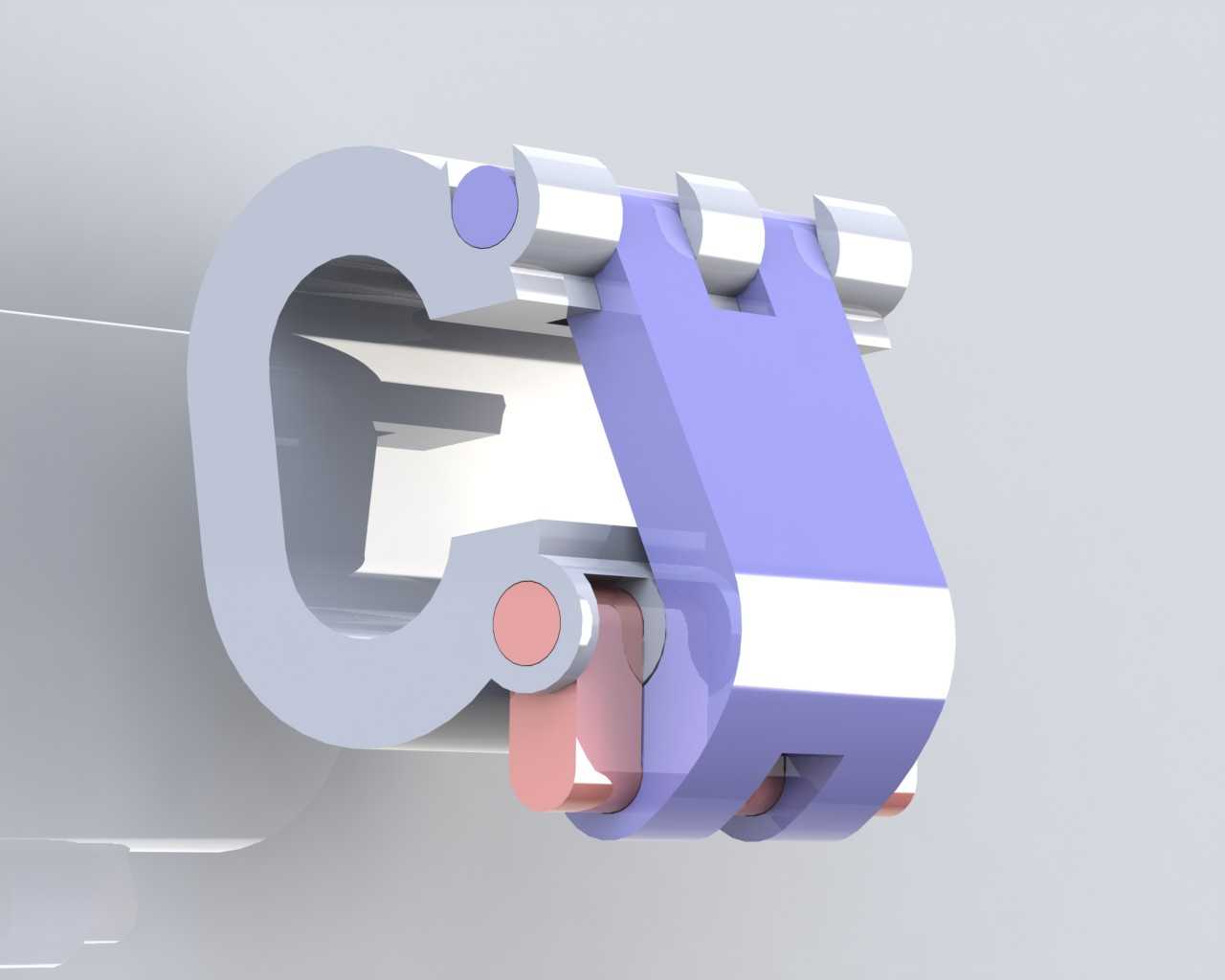

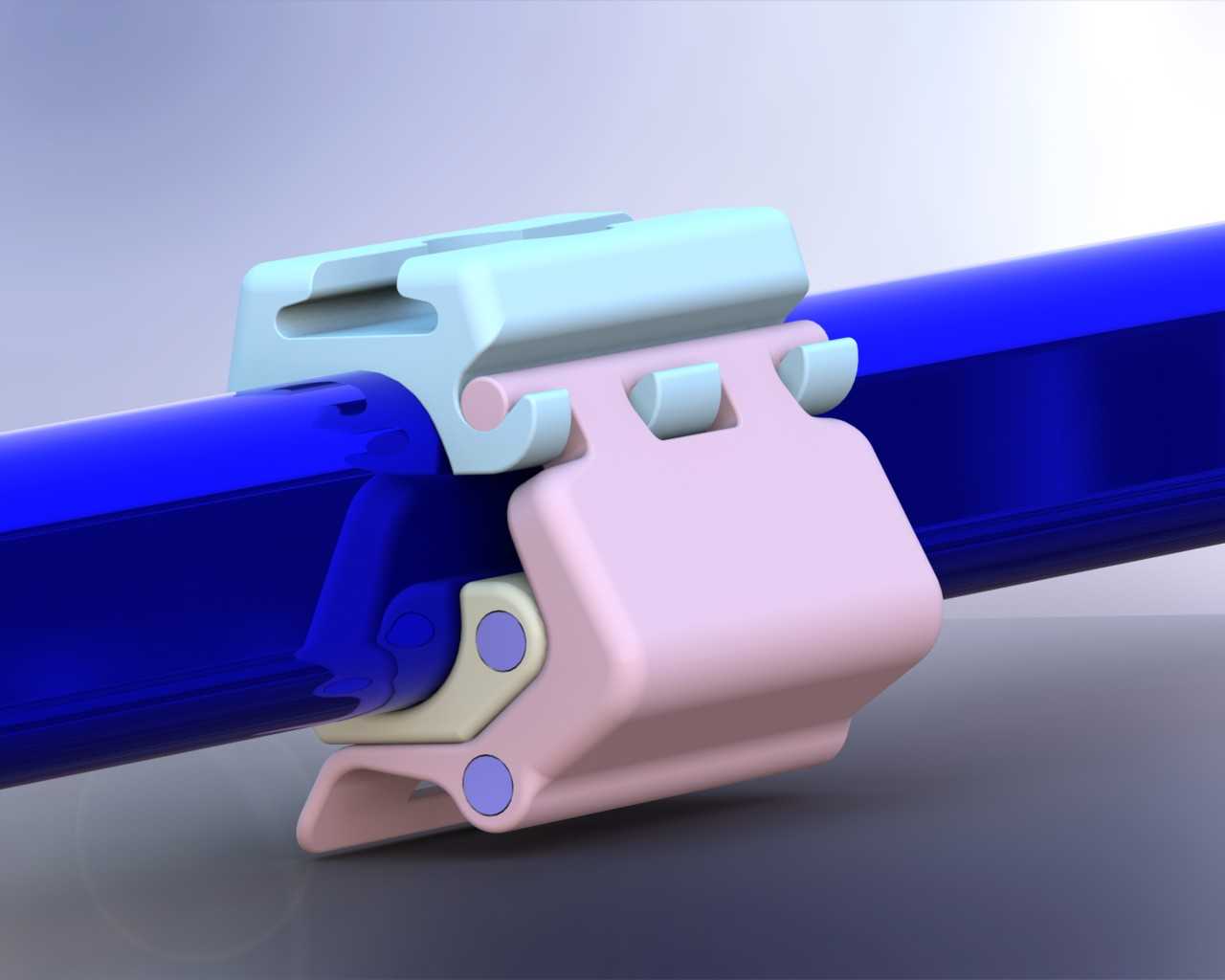

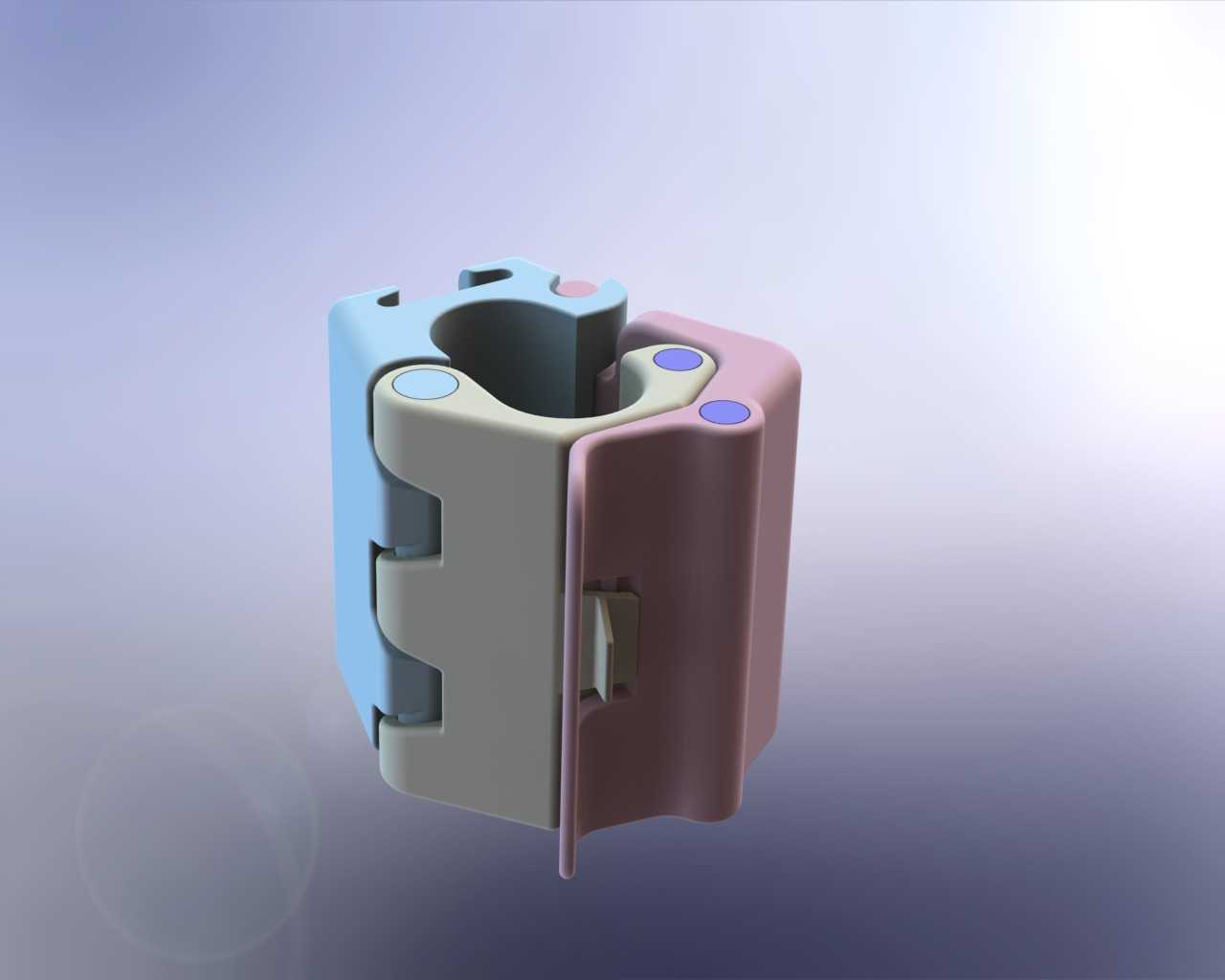

这款快装式圆管夹持夹具，主要面向需要快速拆装圆管构件的作业场景，在模块化管线搭建、临时支撑结构组装、户外便携设备架体接驳、3D打印配套工装装夹等场景中都能适配，无需额外辅助工具即可完成锁紧与松脱操作，能大幅降低现场装配的工时消耗。从结构设计逻辑来看，整个夹具采用形状配合的互锁构型，没有额外的松散小零件，所有活动铰接部位都集成在夹具体本体上，组装状态下各部件互相限位，不会出现零件脱落遗失的问题，这一设计也适配无支撑3D打印的工艺要求，打印过程中无需额外添加支撑材料，打印完成后仅需简单去除打印毛刺即可直接投入使用，铰接部位的活动间隙在建模阶段就做了预留，能保证锁紧扳扣的活动行程顺畅，不会出现卡滞或过松的问题。夹具的核心锁紧结构采用偏心扳扣式设计，扳动锁紧压臂时，偏心结构会带动上压块向下压紧圆管外壁，配合夹具体内侧与圆管弧度匹配的贴合面，能在圆管周向形成均匀的抱紧力，不会出现单点应力集中压伤薄壁管材的问题，锁紧状态下可承受垂直方向70度的悬挂载荷，满足常规外挂设备、辅件的挂载承重需求。从安装边界来看，这款夹具适配标准外径的圆型管材，夹具体开合行程覆盖对应管径的公差范围，安装时无需在管材上做打孔、焊接等二次加工，直接将夹具卡套在管材目标位置，扳下锁紧扳扣即可完成固定，拆卸时仅需向上扳起扳扣就能解锁，可沿管材轴向任意调整位置，也可绕管材周向旋转调整挂载方向，适配不同角度的装夹需求。夹具体的铰接转轴部位做了加厚处理，长期反复扳动锁紧也不会出现铰接孔磨损松旷的问题，上下夹块的配合面做了限位凸台设计，锁紧到位后凸台会嵌入对应卡槽，避免受外力冲击时夹块出现错位滑脱，保证连接可靠性。在管线布设场景中，这类夹具可替代传统的螺栓紧固式管夹，在需要频繁调整管线位置、增减挂载附件的作业场景下，拆装效率能提升数倍，且不会因为反复拆装破坏管材表面的防腐涂层。
