Keystone通孔式双18650电池固定支架

项目分类:3D模型 发布时间:2021-08-09 ID:227342
  • Keystone通孔式双18650电池固定支架
  • Keystone通孔式双18650电池固定支架
  • Keystone通孔式双18650电池固定支架
  • Keystone通孔式双18650电池固定支架

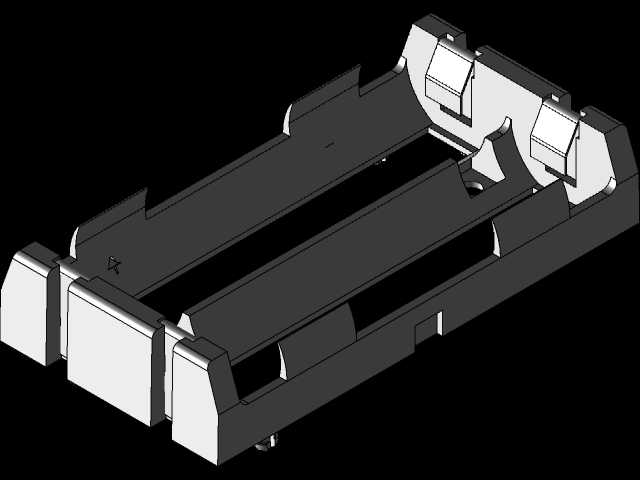

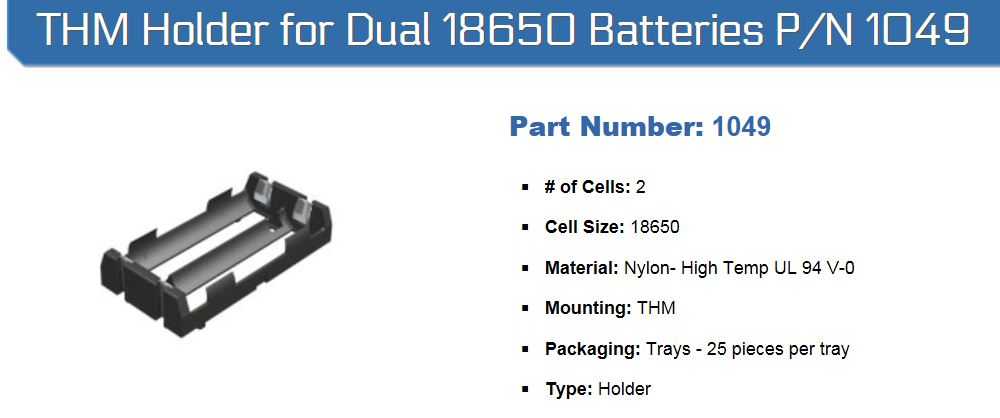

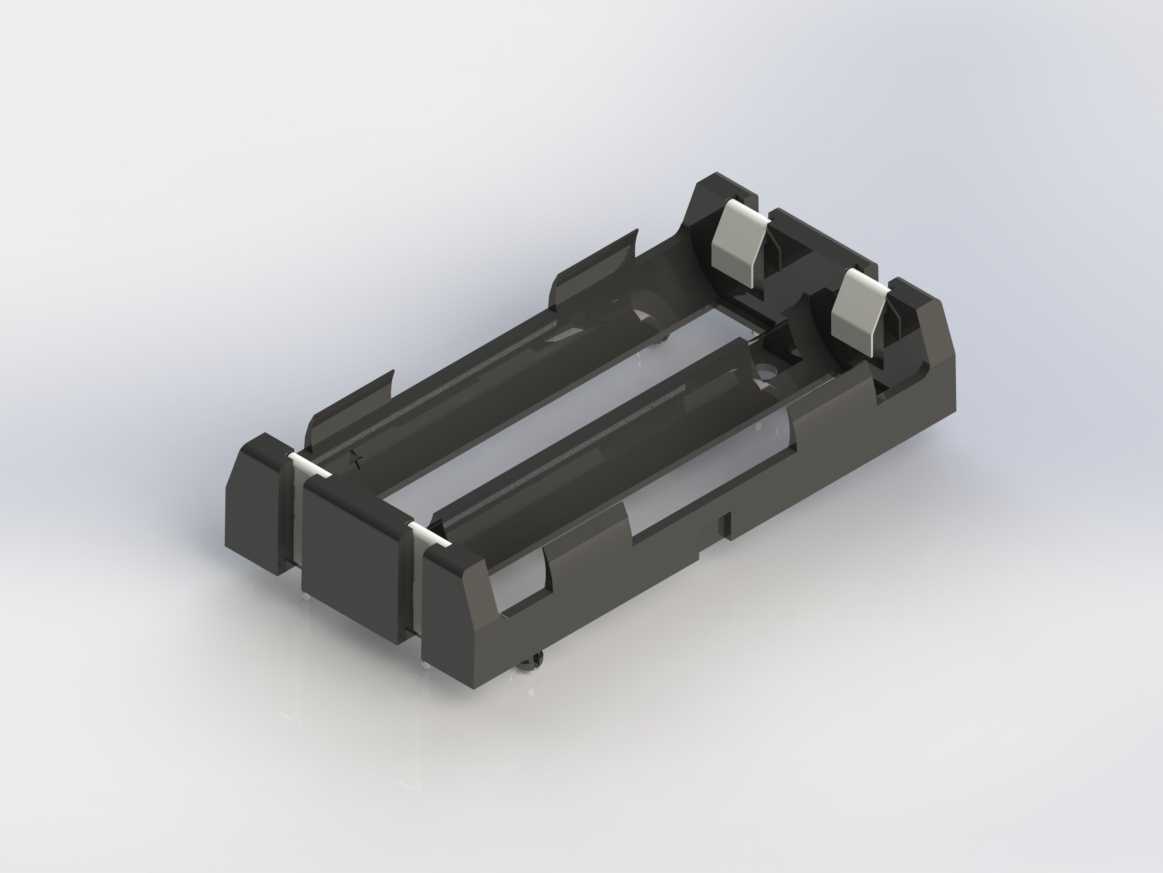

在便携式电子设备、小型储能模组、工业手持终端的PCB板级电源设计环节,电池固定结构的可靠性直接决定整机电源连接的稳定性,这款双位18650电池支架正是针对通孔插装工艺场景开发的固定结构件。从实际选型适配角度看,该支架可同时容纳两颗标准规格18650圆柱电芯,适配的电芯直径为18mm、长度为65mm,覆盖常规消费级、工业级锂离子圆柱电芯的尺寸边界,无需针对常规电芯做额外结构调整。

设计层面,支架采用PTH通孔插装的安装逻辑,底部设置对应插装引脚,可直接穿过PCB板预留的安装孔完成波峰焊或手工焊接固定,相比表面贴装式支架,通孔插装的结构抗振动性能更强,能够适应工业现场设备、户外便携装备的复杂振动工况,避免长期使用后支架脱焊导致的电芯接触不良问题。支架本体设置了对称的双电芯容纳槽,槽体侧边预留了弹性接触片的安装卡位,接触片采用弹性金属材质,可在电芯装入后提供持续的接触压力,保证电芯正负极与电路连接的低阻抗导通,同时槽体周边设置了多道限位筋,电芯装入后不会出现径向窜动,即使设备发生跌落、冲击,电芯也不会从支架中脱出。

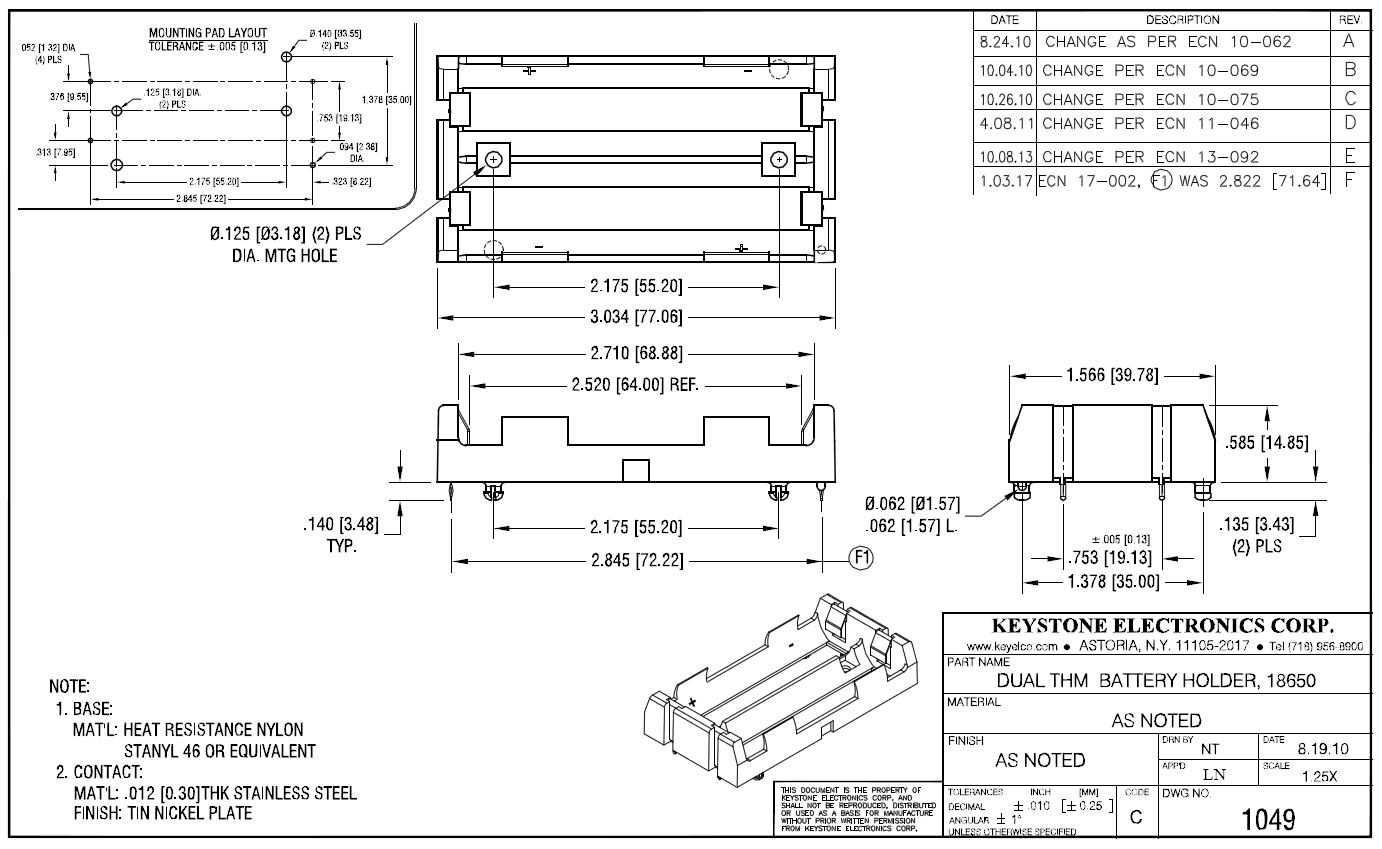

从安装边界来看,支架整体外形为长条式矩形结构,在PCB布局时,需要预留对应双电芯排布的长度空间,同时要注意支架下方PCB区域不能布置过高的元器件,避免与支架本体产生结构干涉;支架的插装引脚间距遵循标准PCB设计规范,可直接在PCB封装库中调用对应焊盘封装,无需重新设计焊盘尺寸。在实际应用场景中,这类支架常被用于手持检测仪器、小型备用电源模组、便携式通讯终端、工业传感节点的电源部分设计,相比导线直接焊接电芯的固定方式,采用支架固定的方式可大幅提升生产装配效率,后期电芯更换维护也更加便捷,无需反复焊接导线,降低维护过程中损坏PCB焊盘的风险。

结构细节上,支架本体采用耐高温绝缘工程塑料材质,可耐受波峰焊过程中的高温冲击,不会在焊接过程中发生形变、融化问题,同时塑料材质的绝缘特性可避免电芯外壳与PCB上其他带电部件接触造成短路风险;槽体上预留的镂空结构一方面可以减轻支架自身重量,另一方面可以为电芯工作过程中产生的热量提供散热通道,避免密闭空间内热量堆积加速电芯老化。在进行三维建模适配时,该支架的所有安装定位尺寸、引脚位置、槽体公差都严格匹配实物装配要求,可直接导入整机装配体中进行结构干涉检查,提前排查PCB布局、结构外壳与支架、电芯的空间冲突问题,减少实际打样过程中的结构迭代次数。
