环形螺旋压紧弹簧结构设计

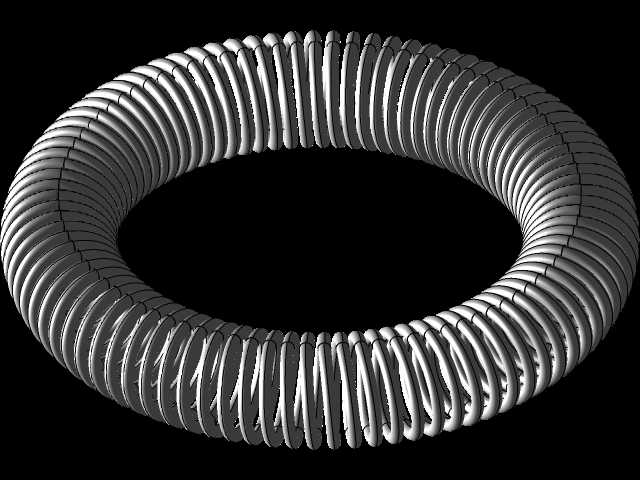

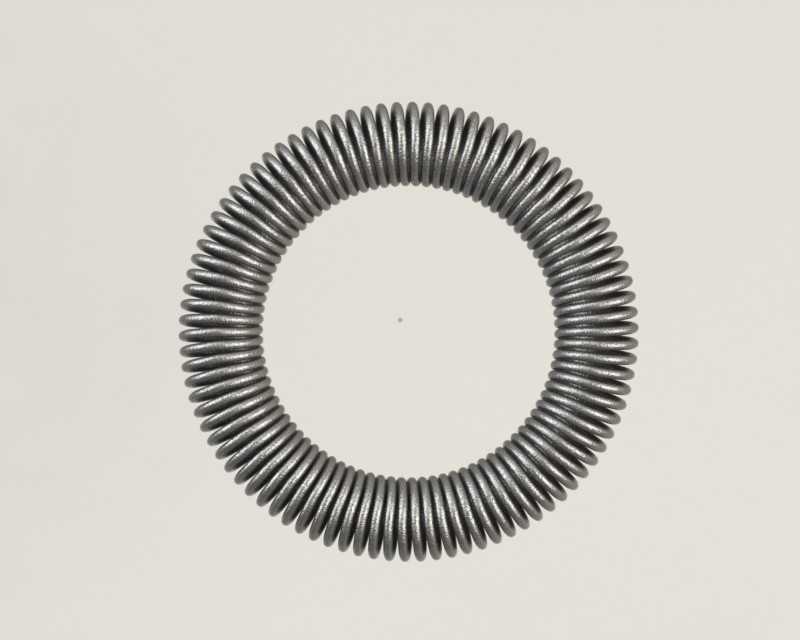

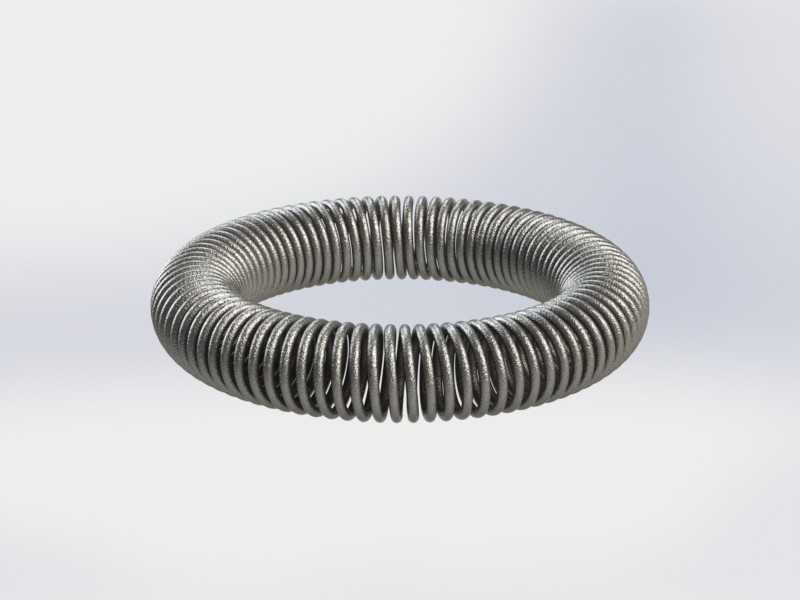

这类环形螺旋弹簧常被用在需要周向均匀提供弹性力的工况中，比如管道接口的密封压紧结构、小型旋转设备的端面预紧、精密仪器的隔振缓冲环节，区别于常规的圆柱螺旋弹簧，它的整体呈闭合圆环状，能在环形安装空间内提供连续的弹性支撑，不会出现局部应力集中导致的预紧力不均问题。从实际使用场景来看，在快拆式管道连接结构里，这类弹簧套在密封胶圈外侧，当接口锁紧时，弹簧被均匀压缩，能持续给胶圈提供周向一致的压紧力，避免管道内流体从密封面的局部间隙渗漏，尤其是在有轻微振动的管路系统中，它可以补偿温度变化带来的密封件蠕变松弛，长期维持密封面的比压稳定。在小型旋转轴的端面密封结构中，这类弹簧也能替代多组分散布置的小圆柱弹簧，省去弹簧座的定位孔加工工序，装配时直接套入对应安装槽即可，不会出现单个弹簧卡滞导致的端面偏磨问题。设计这类弹簧时，首先要确定安装槽的环形中径，弹簧的整体环向中径要和安装槽的中径匹配，预留0.5-1mm的径向间隙，避免工作过程中弹簧和槽壁发生摩擦磨损；弹簧的线径选择要结合所需的预紧力计算，环形螺旋弹簧的刚度计算不能直接套用圆柱弹簧公式，要考虑簧丝绕环形中心弯曲带来的附加应力，通常会在常规螺旋弹簧刚度计算的基础上引入曲率修正系数，避免实际工作时簧丝应力超过材料的许用切应力。从安装边界来看，这类弹簧的轴向压缩量通常控制在自由高度的20%-30%，如果压缩量过大，相邻簧圈会发生并圈碰磨，不仅会产生额外的工作噪音，还会导致簧丝表面出现磨损疲劳，缩短使用寿命；安装槽的轴向深度要匹配弹簧的工作高度，保证弹簧压缩到工作高度时，槽体的限位结构能避免弹簧被过度压缩。在功能特性上，这类环形弹簧的弹力输出沿圆周方向均匀分布，不需要额外的导向结构就能稳定工作，相比波形弹簧，它的压缩行程更大，能适应更大的尺寸公差补偿需求，在一些对安装空间径向尺寸限制严格、又需要较长弹性行程的场合，这类结构的适配性更强。建模过程中要注意簧丝的螺旋路径是沿环形 torus 曲面缠绕，要保证每一圈簧丝的螺距均匀，避免出现局部螺距过小导致的并圈问题，同时要对簧丝的首尾端做并紧磨平处理，保证弹簧两端的支撑面平整，装配后不会出现倾斜偏载的情况。在材料选择上，常规工况下选用碳素弹簧钢丝即可，在有腐蚀介质的使用场景中，可以选用不锈钢弹簧钢丝，表面根据需求做钝化或者喷丸处理，提升簧丝的疲劳强度。
