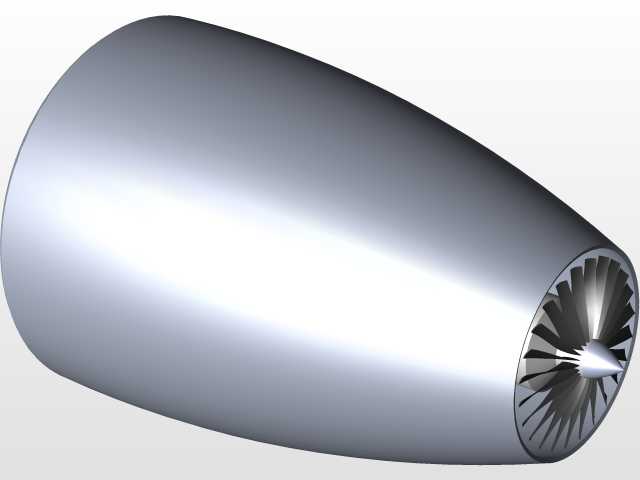

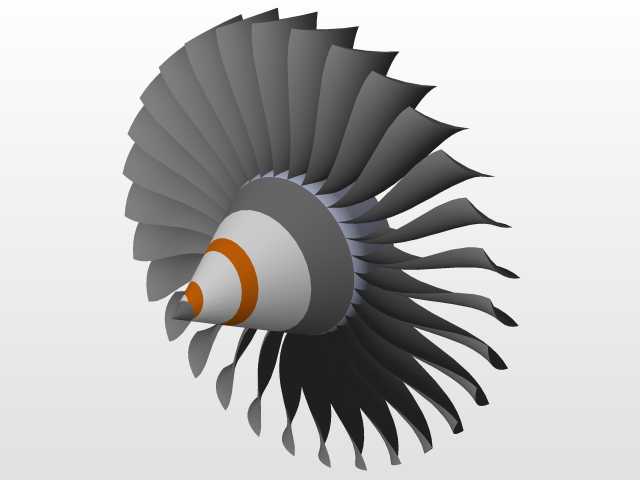

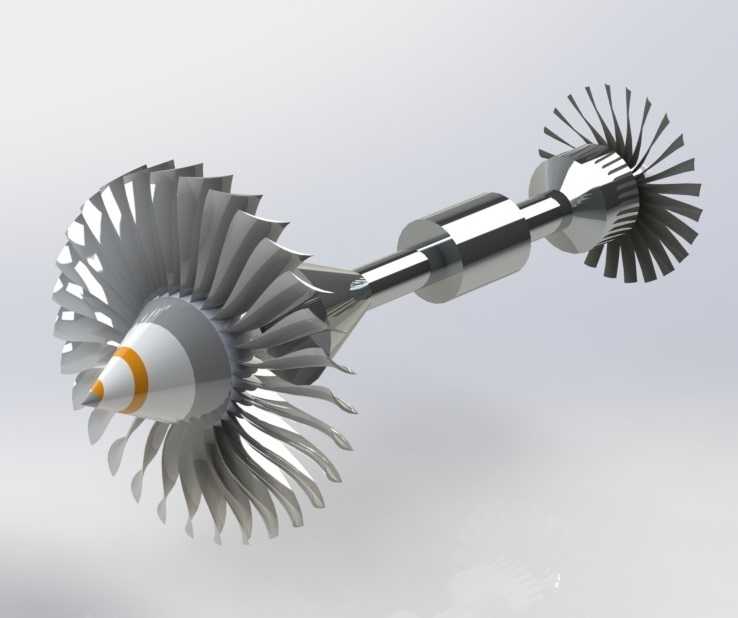

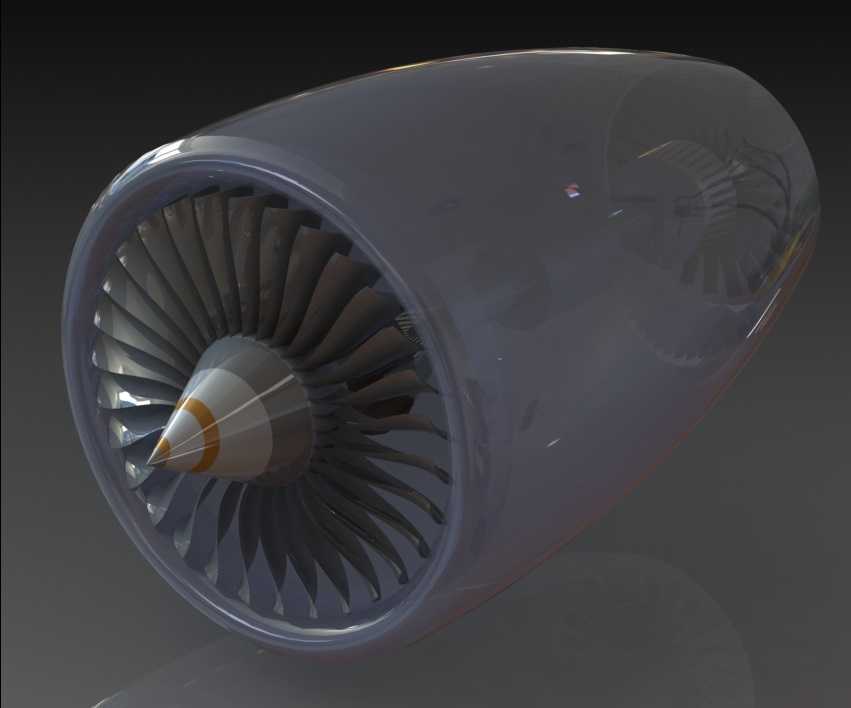

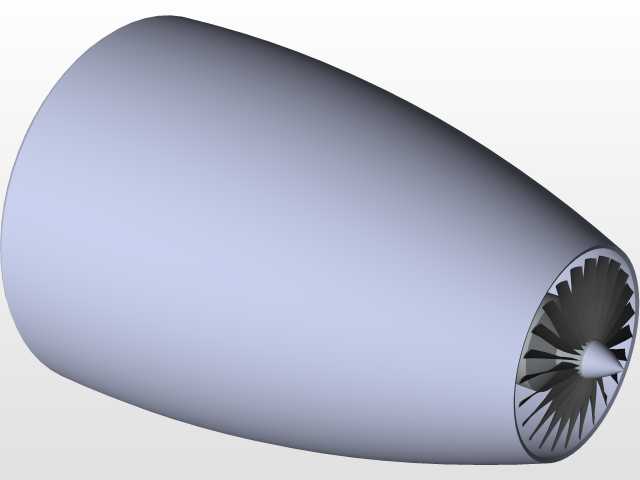

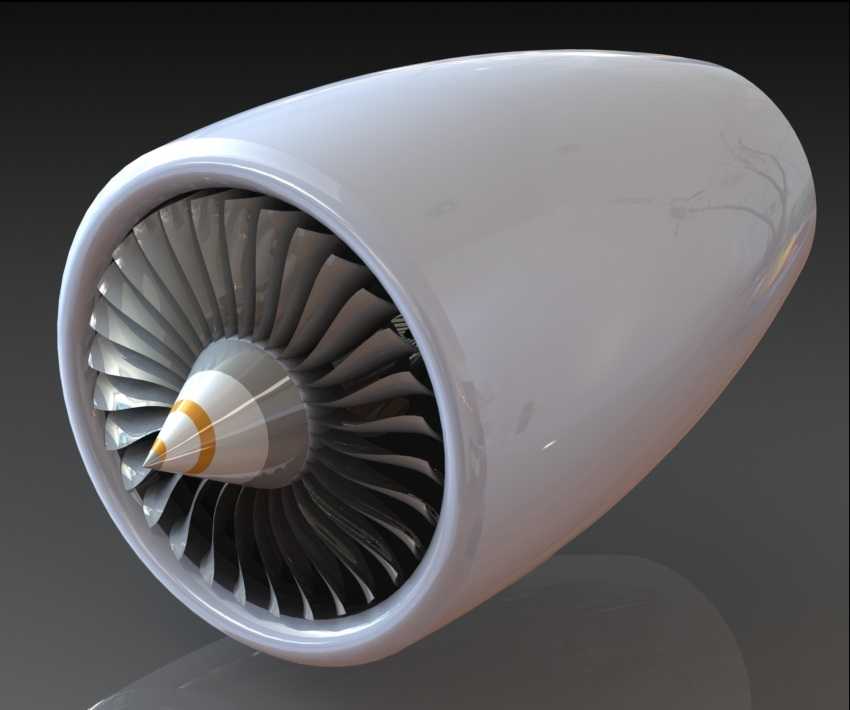

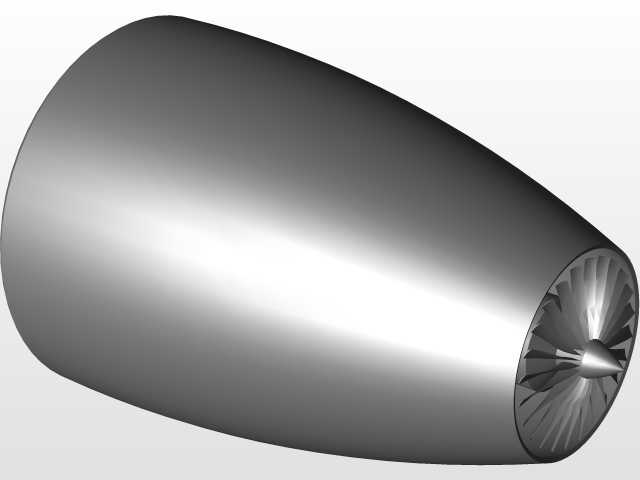

该模型还原的是大涵道比涡轮喷气发动机的进气端核心结构,这类结构广泛应用于民航干线客机、大型军用运输机的动力系统中,承担着来流整流、压气机进气预旋的核心作用,直接决定发动机进气效率与喘振边界。从结构设计逻辑来看,模型完整复现了进气整流罩、风扇叶片、进气锥三个核心部分的装配关系:整流罩采用流线型卵状曲面设计,曲面曲率沿轴向渐进变化,在巡航工况下可将前方来流的附面层厚度控制在合理区间,减少进气道内的气流分离损失;进气锥采用带缓变锥角的旋成体设计,表面的环形标识对应实际装配中的防冰加热区边界,可引导来流均匀进入风扇叶片通道,避免叶尖处出现气流畸变。风扇叶片采用宽弦后掠的翼型设计,每片叶片的安装角沿叶高方向呈非线性变化,叶根处安装角更大以适配低半径处的较低线速度,叶尖处后掠角设计可降低跨音速工况下的激波损失,叶片与轮盘的榫接结构在模型中也做了简化还原,可直观展示叶片的周向均布排列逻辑。在实际工程应用中,这类进气端结构的外形尺寸直接决定发动机的吊装适配性,模型呈现的整流罩最大直径对应实际发动机的风扇直径,该尺寸需与机翼吊挂的安装边界、发动机短舱的包覆尺寸做匹配校核,避免飞行过程中短舱与机翼结构出现干涉;进气道唇口的圆角半径经过优化,可在起飞、爬升、巡航等不同工况下都保证进气均匀性,在侧风着陆工况下,唇口的曲面造型还能减少侧风导致的进气畸变,降低压气机失速的风险。建模过程中严格遵循航空发动机进气端的气动设计准则,所有曲面均采用G2连续过渡,避免出现曲率突变导致的应力集中或气动损失,各部件的装配间隙参考实际工程公差做了合理预留,可直接用于航空动力类的教学演示、结构原理展示,也可作为航空类装备总体布局设计的占位参考模型,辅助设计人员快速完成翼发间距、吊挂位置的初步校核。
- 上一篇:航空涡扇发动机喷嘴导管结构设计
- 下一篇:椭圆勺式六段表土采集刨削铲结构
- 全部评论(0)
- 模板大小: 7.68 MB
- 售价:5金币
- 下载次数: 144
- 系统要求: SOLIDWORKS,SOLIDWORKS,STEP / IGES,Other,SOLIDWORKS,Rendering,STEP / IGES,Rendering,SOLIDWORKS,Rendering
- 软件分类: 发动机
