探空火箭载荷舱多层堆叠结构设计

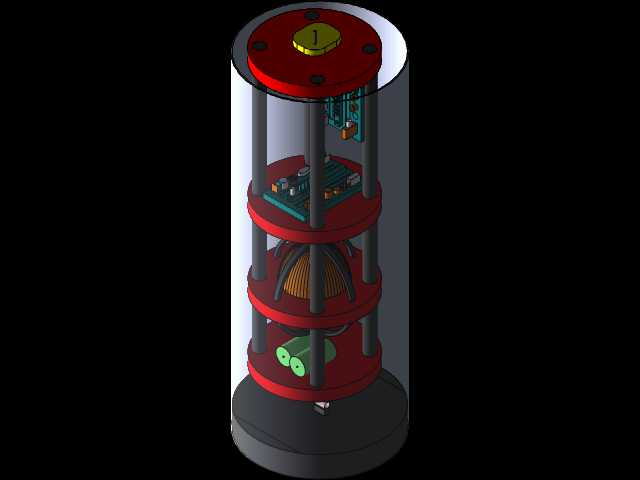

该结构面向近地探空任务的载荷搭载需求设计，整体采用圆柱密封舱构型，适配探空火箭的箭体安装边界，可直接嵌入标准直径的箭体舱段内，无需额外定制转接结构。舱体采用透明外筒搭配多层红色承载托盘的布局，外筒选用高强度轻质透明材质，既满足飞行过程中的结构承压要求，也可在地面测试阶段直接观测内部载荷的固定状态与线路排布，省去反复拆盖检查的工序。

每层承载托盘通过三根均布的竖向立柱实现定位与支撑，立柱与托盘之间采用可拆卸连接结构，可根据搭载载荷的实际高度灵活调整层间距，适配不同尺寸的实验模块安装需求。顶层托盘集成了载荷启动触发机构，采用旋钮式保险结构，可在舱段总装完成后通过外部操作完成上电触发，避免总装过程中误触启动载荷。中间层托盘预留了通用安装孔位，可固定实验电路板、传感采集模块等电子组件，孔位间距遵循通用PCB安装标准，无需额外打孔即可完成多数商用采集模块的固定。下层托盘设置了配重安装位与动力供电模块固定槽，可根据整舱质心要求调整配重块位置，保证舱体飞行过程中的姿态稳定，供电模块采用侧向卡槽固定，搭配走线槽实现线路规整，避免飞行过程中线缆晃动拉扯导致的接触故障。

设计过程中优先考虑了载荷的维护便捷性，拆下顶部端盖即可逐层抽出内部托盘，无需完全拆解整个舱体结构，可快速完成载荷更换与电池补给。各层托盘边缘做了倒角处理，避免安装过程中划伤外筒内壁，底部承力座采用加厚结构，可承受发射阶段的轴向冲击载荷，将过载力均匀传递至箭体连接结构。舱体顶部端盖设置了密封槽，可搭配密封圈实现高空低压环境下的密封防护，避免内部电子元件在低气压环境下出现放电故障。该结构可广泛应用于高校探空实验、近地大气参数采集、微重力短时实验等场景，可根据不同任务需求快速调整内部层架布局，缩短任务准备周期。
