乐高创意单轨环形运输系统结构设计

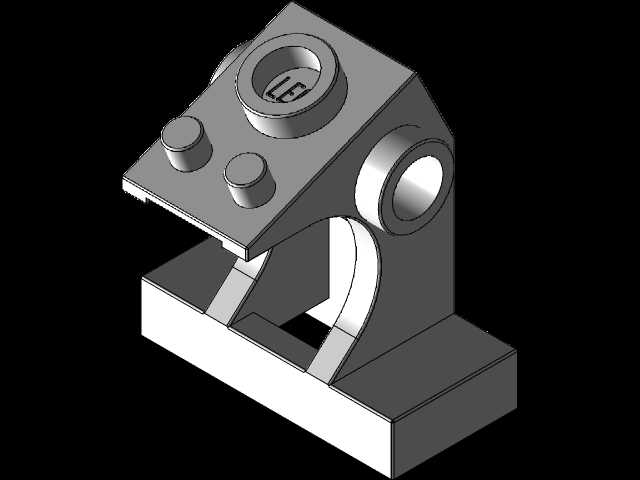

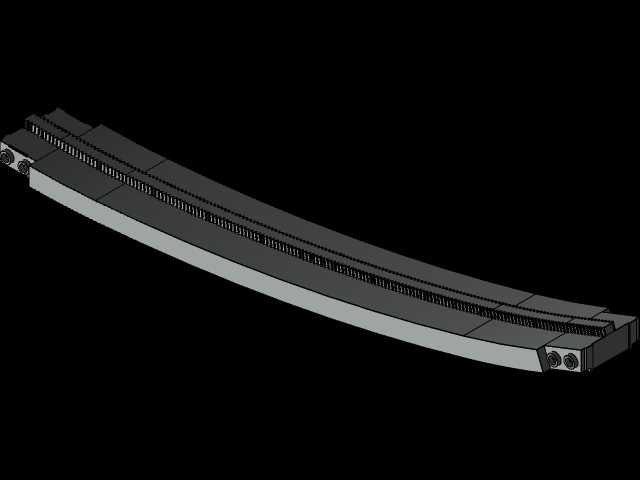

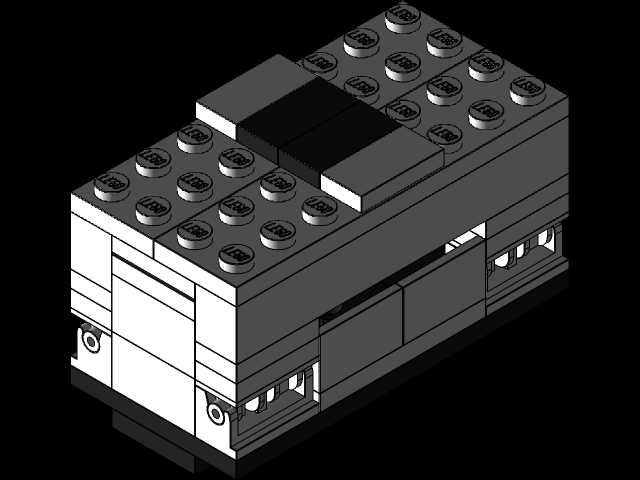

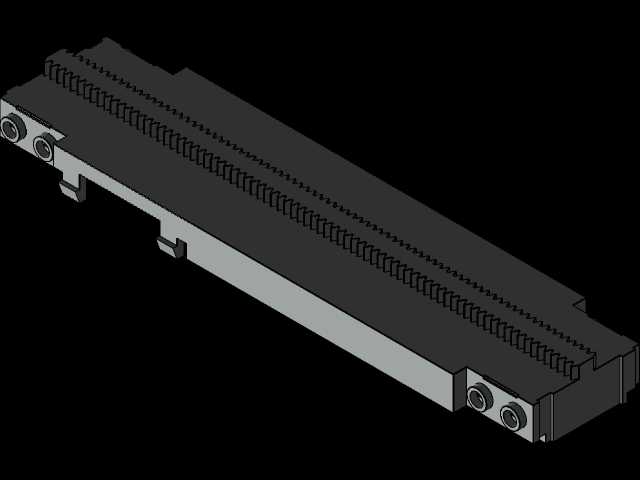

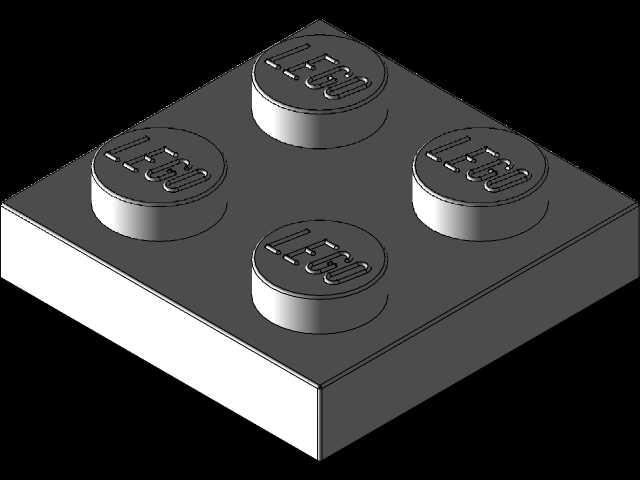

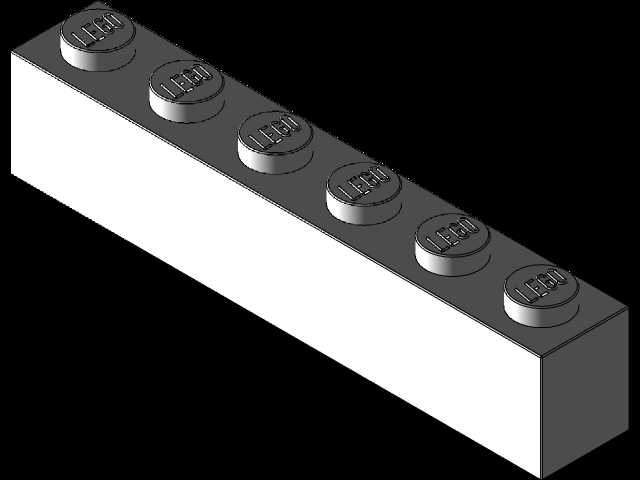

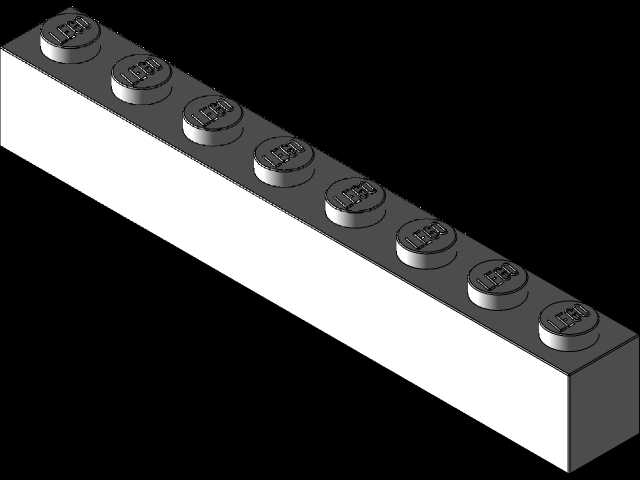

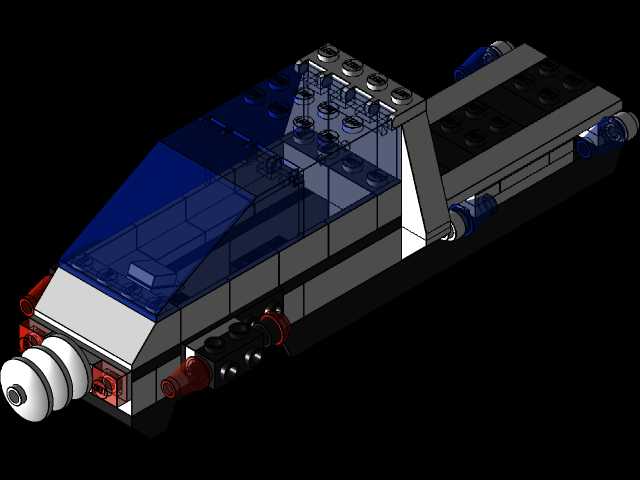

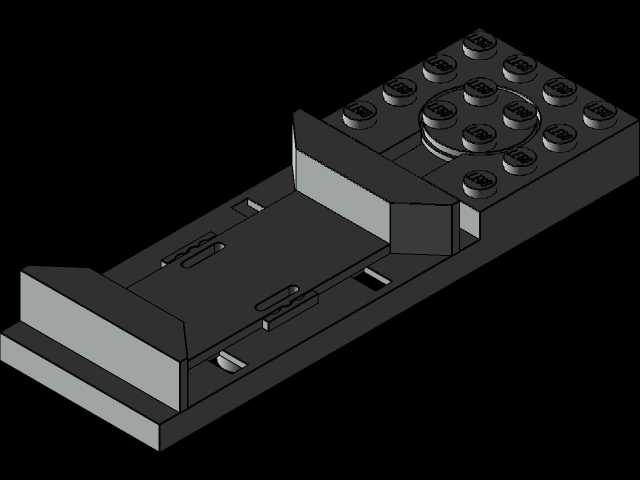

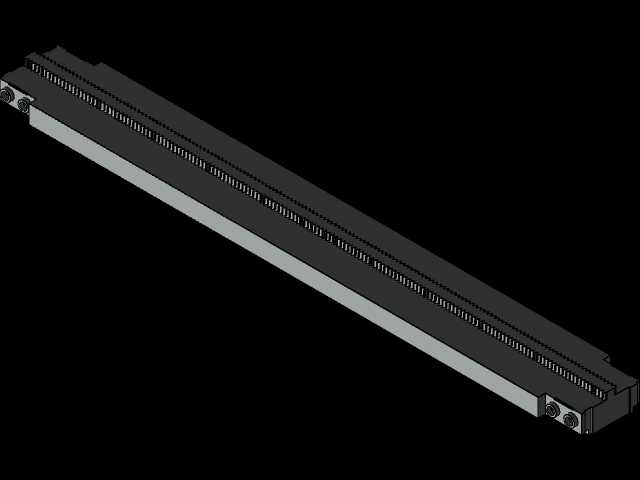

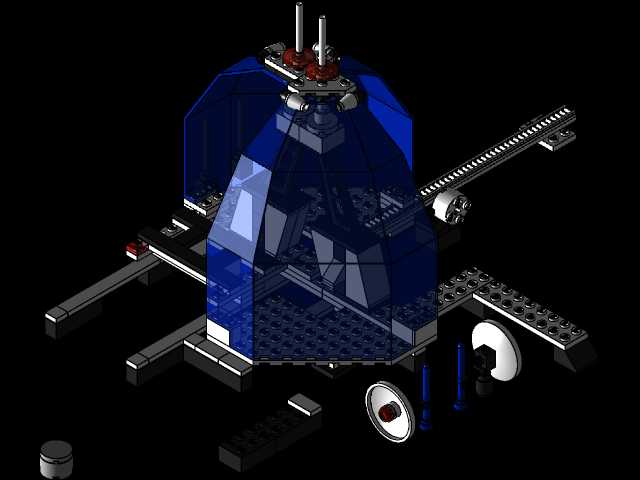

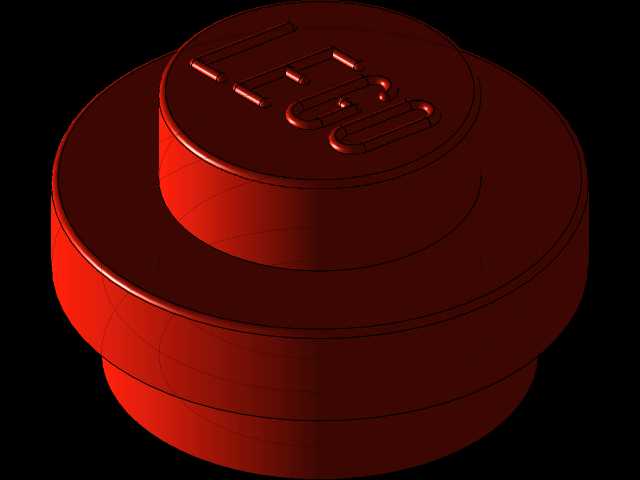

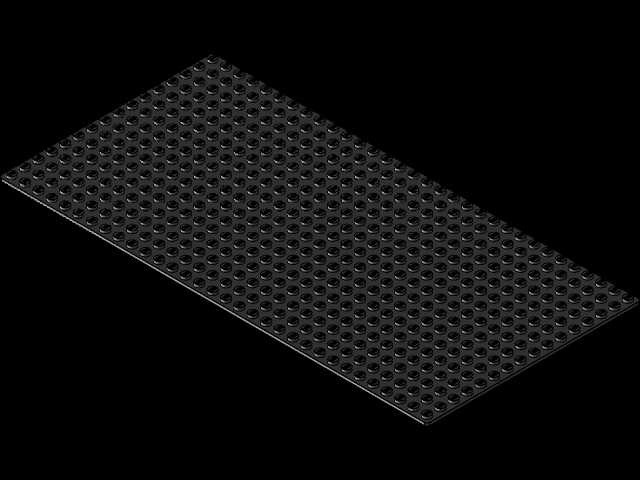

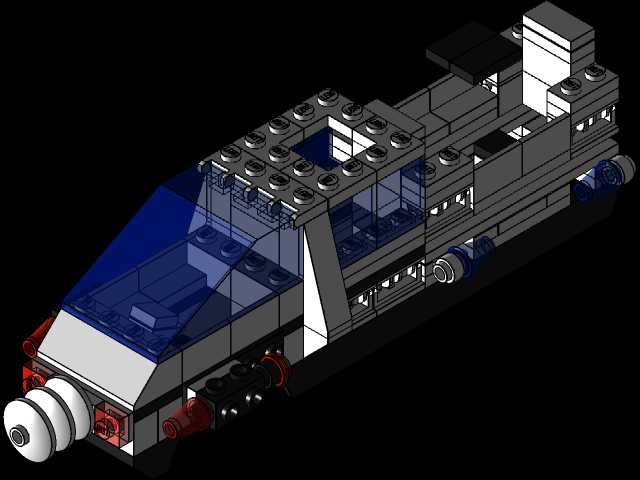

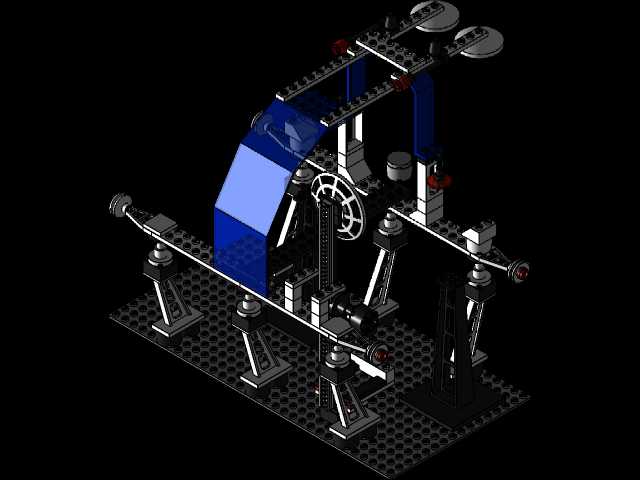

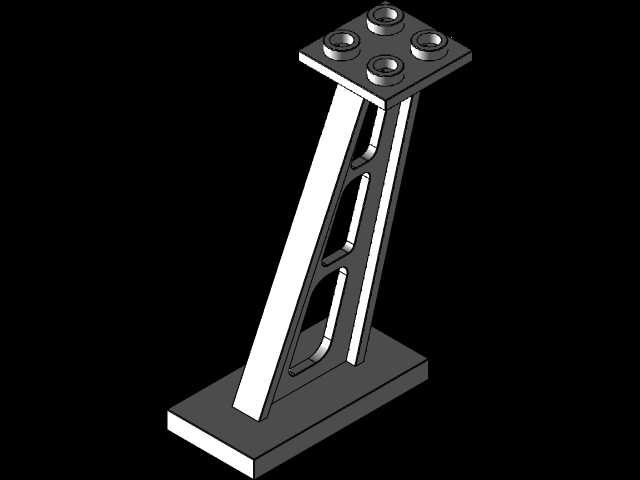

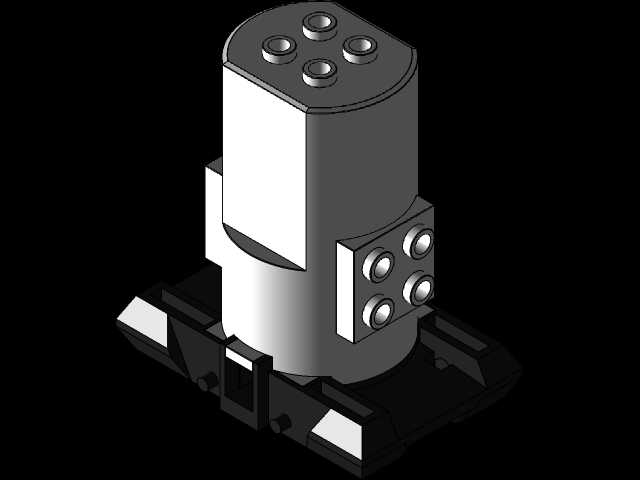

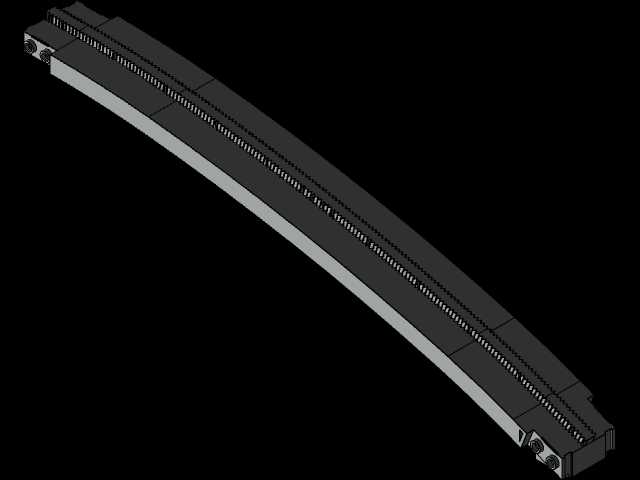

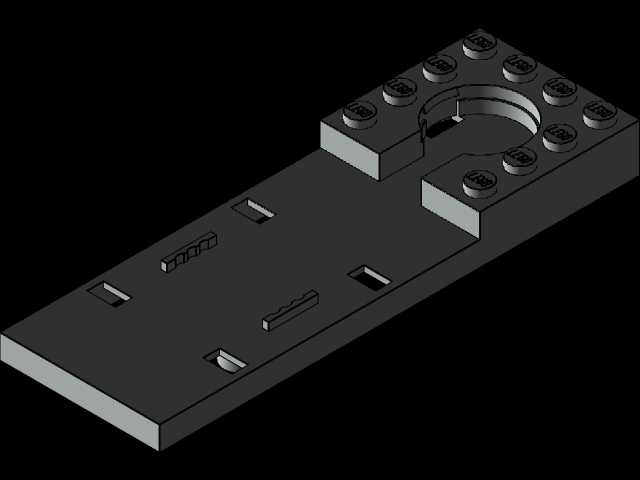

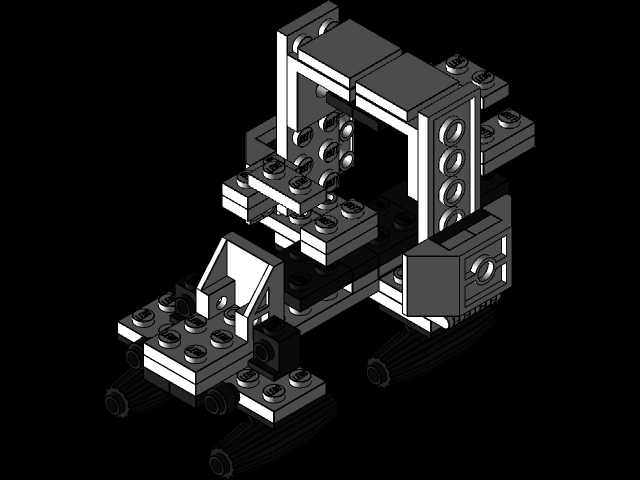

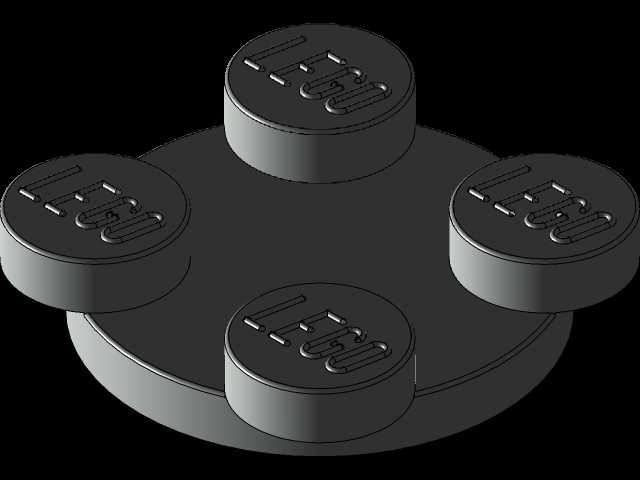

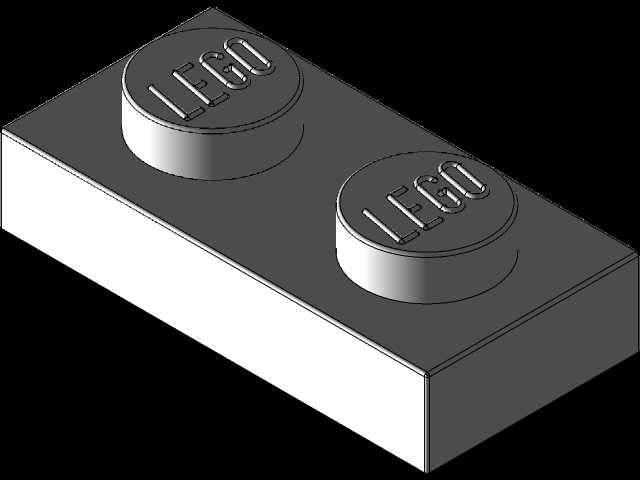

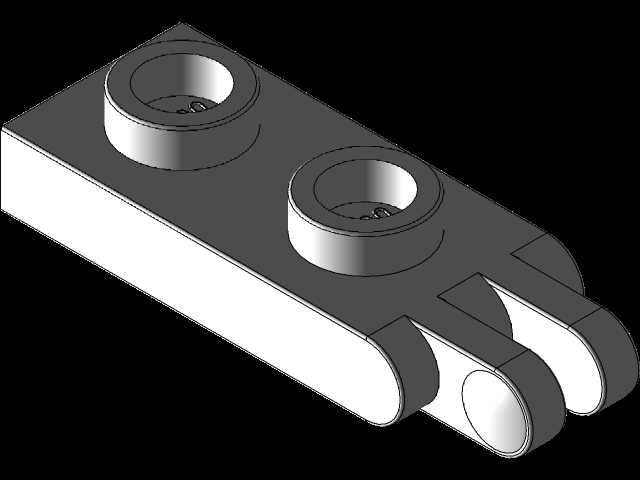

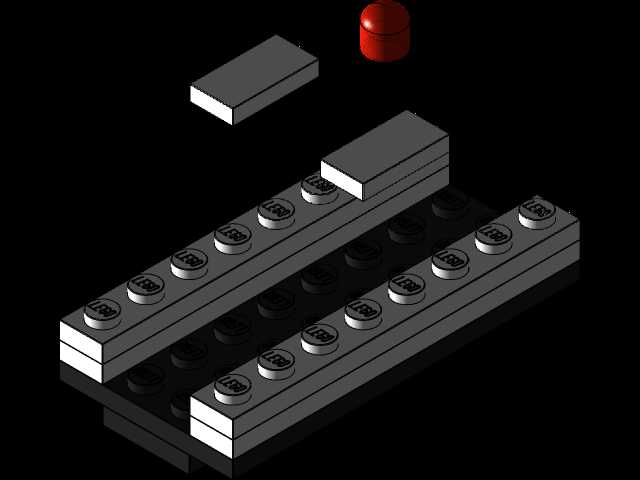

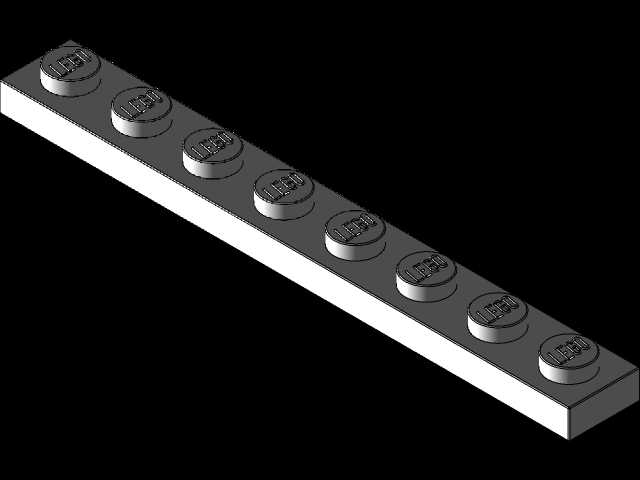

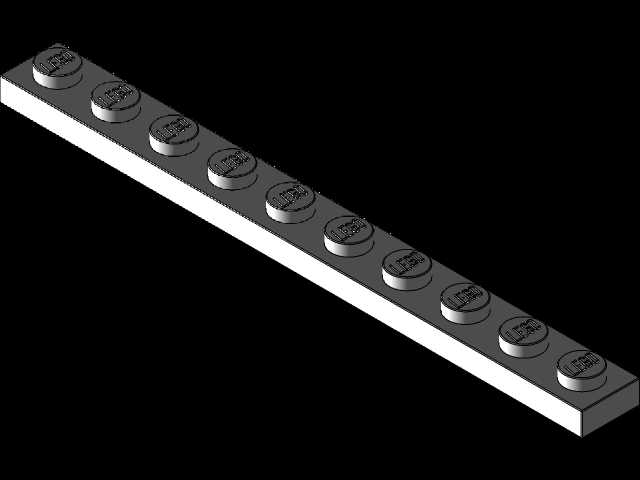

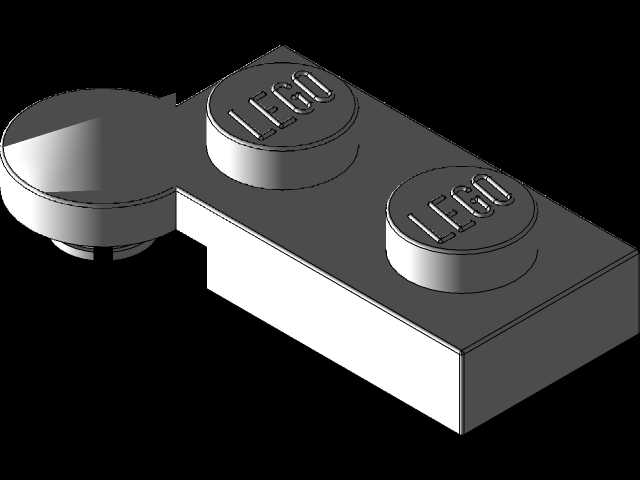

这套单轨运输系统采用环形闭合轨道布局，整体轨道通过多组立式支撑柱架设于安装平面之上，支撑柱底部为方形固定基座，可直接卡接于乐高标准基板的凸点上，保证轨道架设的稳定性，轨道整体形成两端圆弧过渡、中段平直的闭环路径，可实现运载单元的循环往复运行，无需额外设置调头换向结构，适配小范围空间内的连续物料转运场景。运载单元采用模块化车头加承载舱的组合结构，车头部分集成了动力输出与导向轮组，导向轮与轨道的上下、侧面均设置限位接触点，可避免运行过程中出现脱轨问题，承载舱可根据实际转运需求更换不同功能的搭载模块，适配小型零件、演示物料的转运需求。轨道沿线设置了多组功能站点，包含停靠装卸位、信号标识架、检修维护位，其中停靠装卸位设置了可升降的对接平台，当运载单元行驶至对应位置时，可触发停靠机构实现精准对位，方便完成物料的装卸作业；信号标识架沿轨道等距分布，可模拟真实轨道交通的信号提示逻辑，用于演示运输系统的调度运行流程。设计过程中遵循积木零件的通用拼接规则，所有连接点位均采用标准凸点卡接结构，无需额外粘接或紧固件，可实现快速拆装与结构调整，轨道的支撑高度可通过增减支撑柱的积木节数进行调节，适配不同的安装基面高差，也可根据场地需求调整轨道的弯曲半径，拓展不同的布局形态。整套系统的安装边界可根据搭建需求灵活调整，标准环形布局下整体占用平面空间约为1.2米×0.8米，支撑柱高度统一为15厘米，可放置于常规工作台面完成搭建与演示，既可以作为科教演示模型，展示轨道运输系统的基础运行逻辑，也可作为创意积木搭建的参考结构，为小型循环输送装置的结构设计提供直观的参考思路，其模块化的站点设计也可拓展更多功能，比如加装物料推送机构、分拣结构，模拟更复杂的自动化运输流程。
