四旋翼涵道式低空载人飞行器结构设计

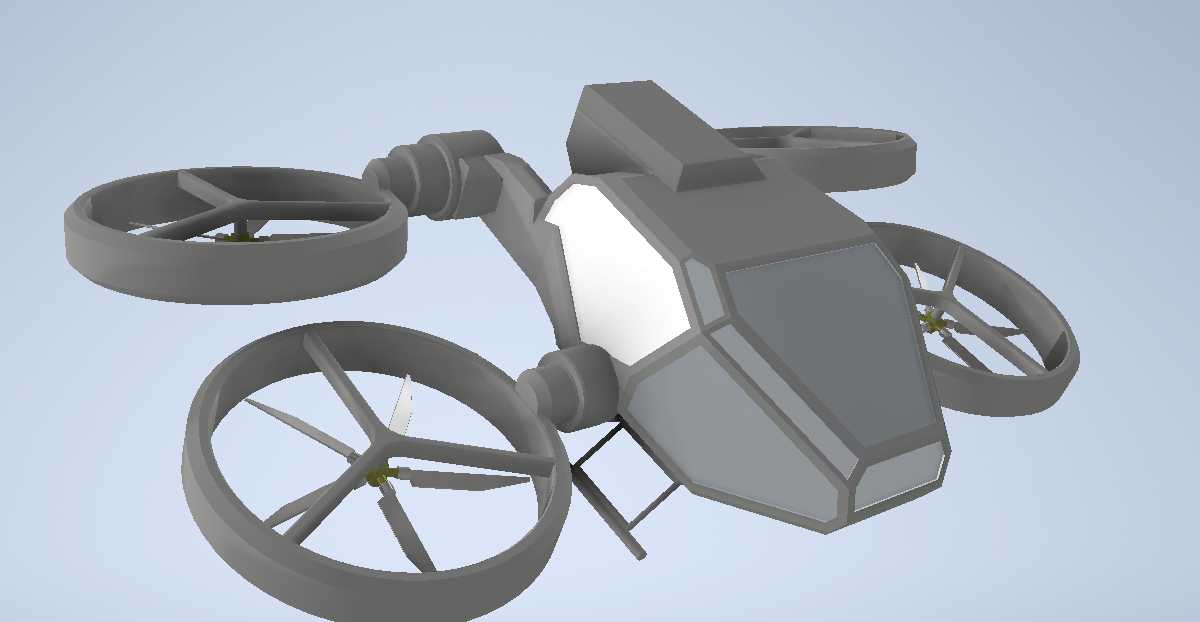

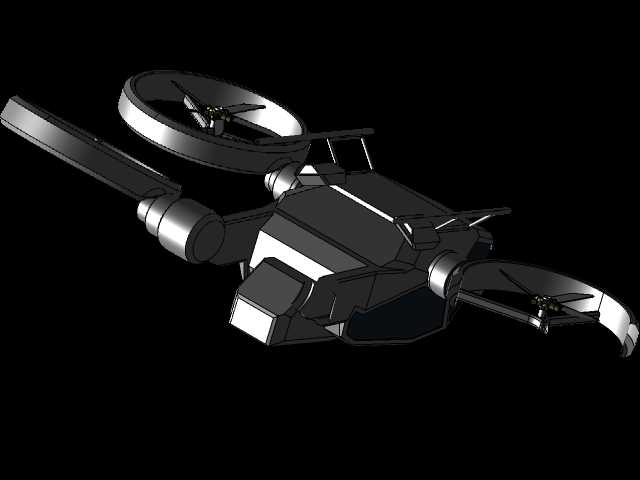

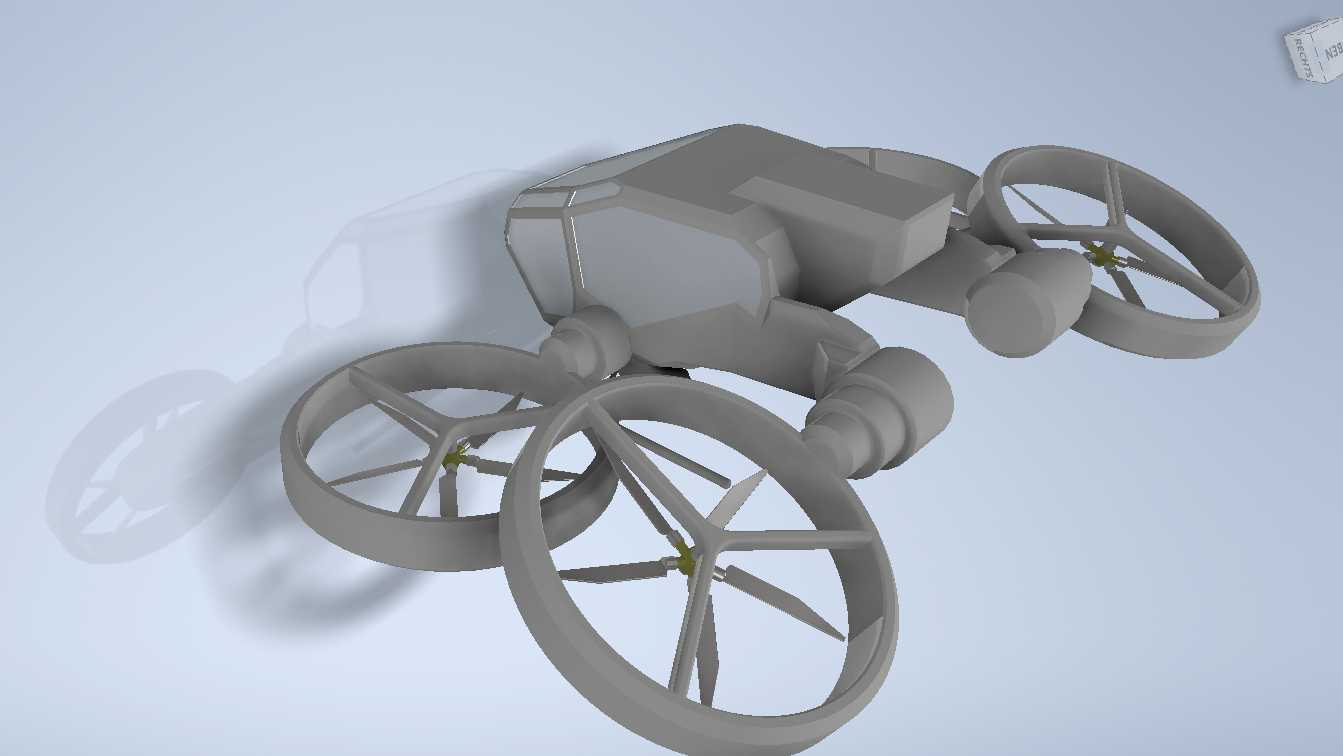

这款四旋翼涵道式低空载人载具的结构设计，核心瞄准城市低空短途通勤、景区低空观光、应急场景快速人员投送这类对垂直起降能力、低空飞行灵活性有高要求的应用场景，无需长距离跑道支撑，仅需小块平整起降场地即可完成作业，适配城市楼宇间、山地景区、灾害现场等复杂起降环境。从功能特性来看，四组涵道式旋翼的布局，相比传统开放式旋翼，一方面通过涵道壁的气流约束提升旋翼气动效率，相同拉力下可降低旋翼转速，减少飞行过程中的气动噪音，另一方面涵道结构可避免旋翼直接与外界障碍物、人员发生剐蹭，提升低空飞行尤其是在人员密集区域作业的安全性，降低地面安全隐患。整体结构采用中心承载式座舱布局，乘员舱设置在整机重心位置，可有效降低飞行过程中载荷偏移对整机配平的影响，座舱外部采用多面折线型的蒙皮设计，并非单纯追求外观的科技感，更多是通过折角结构提升蒙皮的结构刚度，在相同壁厚下降低结构重量，同时折线型的外形可优化旋翼下洗气流的绕流路径，减少气流对机身的干扰，降低飞行姿态控制的难度。四组旋翼臂采用对称式分布，从中心座舱向四个方向延伸，旋翼臂与座舱主体的连接位置设置有加强筋结构，可承受旋翼工作时产生的交变振动载荷，避免长期飞行过程中连接位置出现疲劳开裂问题。涵道与旋翼臂采用一体化的连接设计，减少装配环节的连接紧固件数量，进一步降低整机结构重量。从安装边界与尺寸适配角度来看，整机旋翼的涵道外径控制在适配常规城市低空起降点的尺寸范围内，涵道外侧无突出的尖锐结构，可满足在楼宇间小型停机坪、应急临时起降点的停靠要求，起落架采用简化的滑橇式结构，无需复杂的收放机构，既降低结构复杂度与维护成本，也可在起降时提供足够的支撑稳定性，适配硬化路面、草地等多种不平整的起降地面。设计过程中优先考虑了整机的重心配平逻辑，电池组、飞控模块等重量较大的部件均布置在座舱下部靠近重心的位置，可减少飞行过程中姿态调整时的力矩消耗，提升续航表现。座舱的透明视窗设计覆盖前向与侧向的观察视野，满足乘员在观光、短途通勤过程中的视野需求，同时视窗的安装边框与机身承力结构整合，避免额外增加结构重量。旋翼的桨叶采用小直径多叶设计，匹配涵道的气动特性，在涵道内部可产生更均匀的拉力分布，减少旋翼转动时的振动传递到机身主体，提升乘坐的平稳性。
