基于流体仿真的空中客车机翼涡结构分析模型

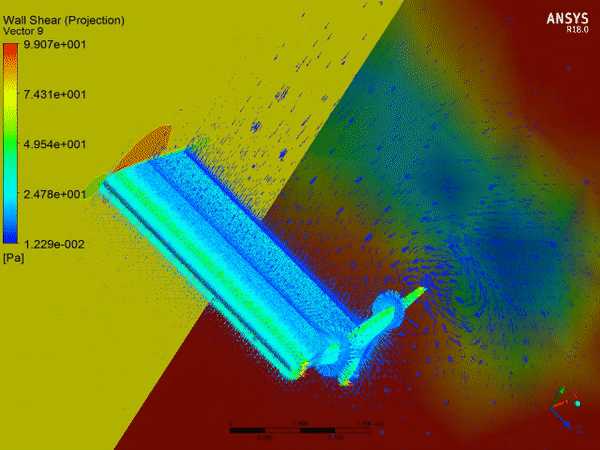

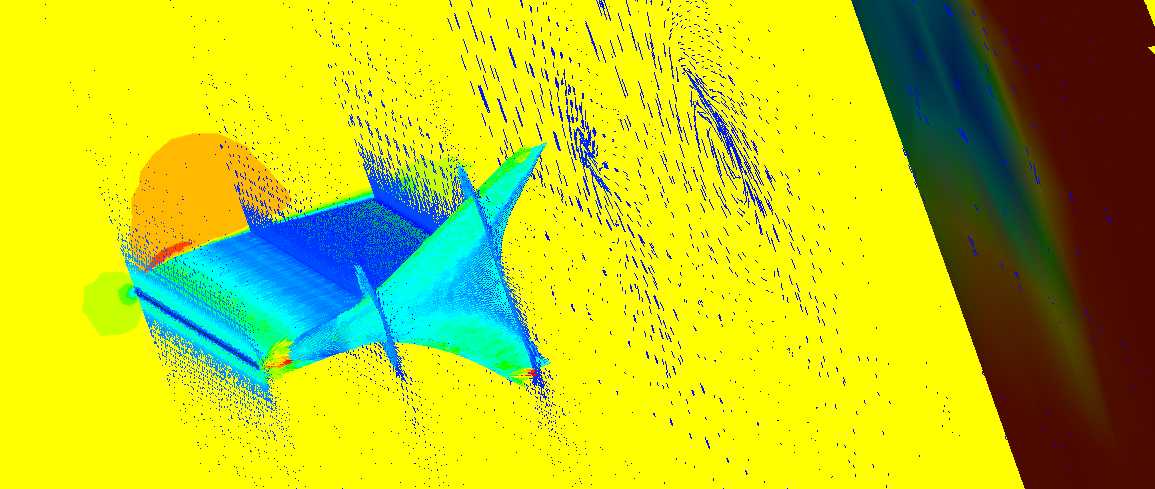

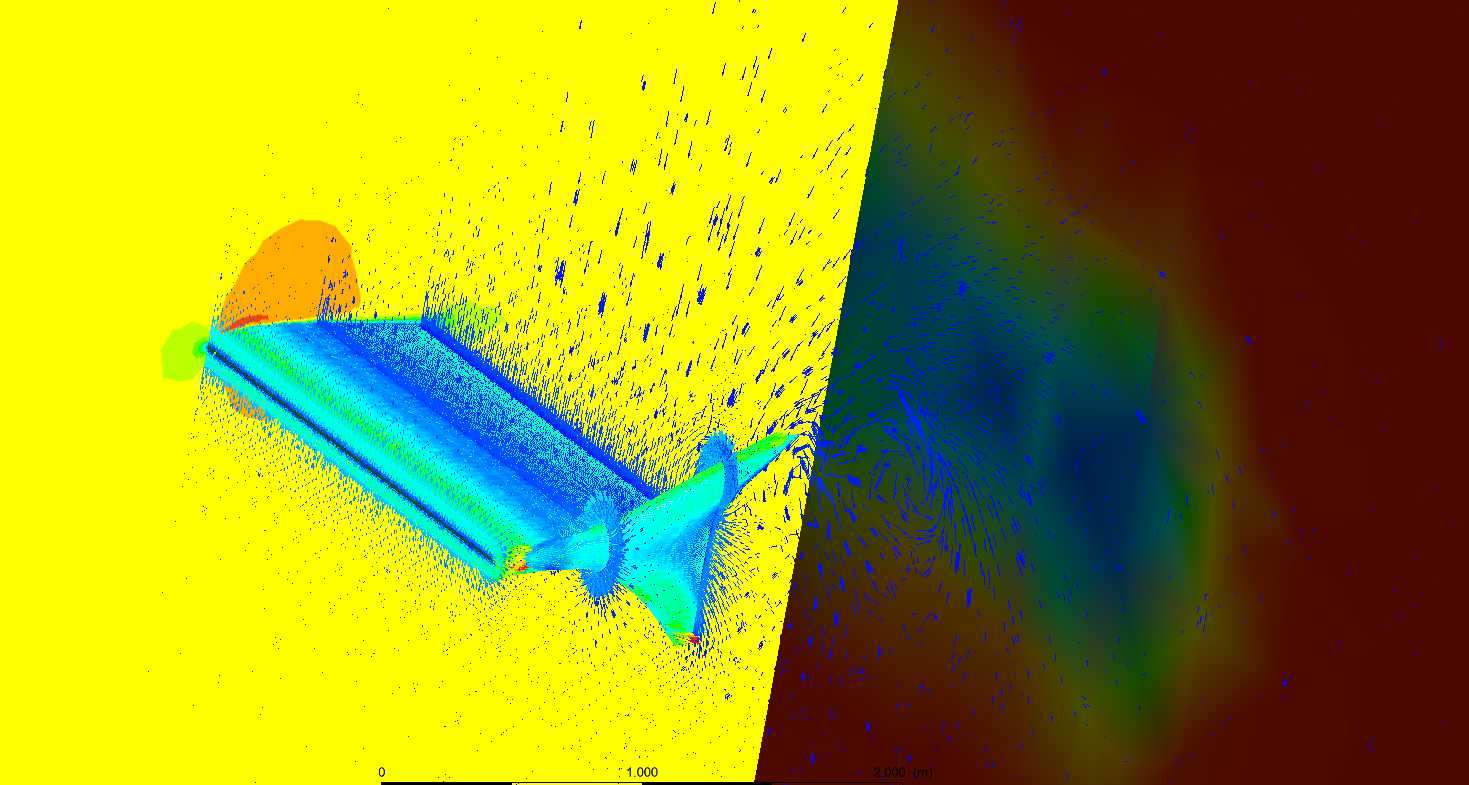

该模型聚焦民用客机机翼的翼尖涡生成与演化过程，还原了巡航状态下机翼周边流场的真实分布特性，可直接用于气动性能验证、减阻方案迭代等航空结构研发场景。在实际民航运营场景中，机翼尾涡会直接影响后续航班的起降安全间隔，同时翼面附面层的剪切应力分布是判断机翼表面摩擦阻力、评估结构疲劳载荷的核心依据，该模型通过流场可视化的方式，将机翼不同展向位置的涡核强度、附面层发展状态直观呈现，能为结构设计人员调整机翼扭转角、优化翼尖小翼构型提供量化参考。模型构建过程中，首先依据典型窄体客机机翼的平面投影参数完成几何建模，保留了机翼的翼型弯度、展弦比、前缘后掠角等核心气动外形特征，同时对翼根与机身衔接区域的过渡曲面做了合理简化，避免非关键几何特征干扰流场计算精度；流场计算域的设置充分考虑了远场边界的干扰问题，入口边界设置为典型巡航高度的来流条件，出口采用压力出口边界，机翼表面设置为无滑移壁面，能够准确捕捉翼面壁面剪切应力的沿程分布规律。从安装边界与尺寸适配角度来看，该模型的几何基准完全匹配主流单通道客机的机翼实际尺寸比例，翼根处的安装接口坐标与机身翼盒的连接点位完全对齐，可直接嵌入全机气动仿真模型中完成整体流场计算，无需额外做几何位置修正。模型呈现的流场结果中，不同颜色区域对应不同量级的壁面剪切应力数值，能够清晰看到机翼上表面附面层从层流向湍流转捩的位置，以及翼尖处脱体涡的旋转扩散范围，设计人员可通过观察涡核的运动轨迹，判断翼尖装置对尾涡的破碎效果，进而优化翼尖构型以降低诱导阻力。在日常工程应用中，该模型既可以作为航空类专业气动课程的教学演示载体，也能作为结构设计人员开展机翼改型设计时的流场分析基准，帮助设计人员快速定位翼面高剪切应力区域，为后续的结构补强、蒙皮材料选型提供数据支撑，同时尾涡的扩散范围数据也能为机场跑道容量评估、起降间隔制定提供参考依据。
