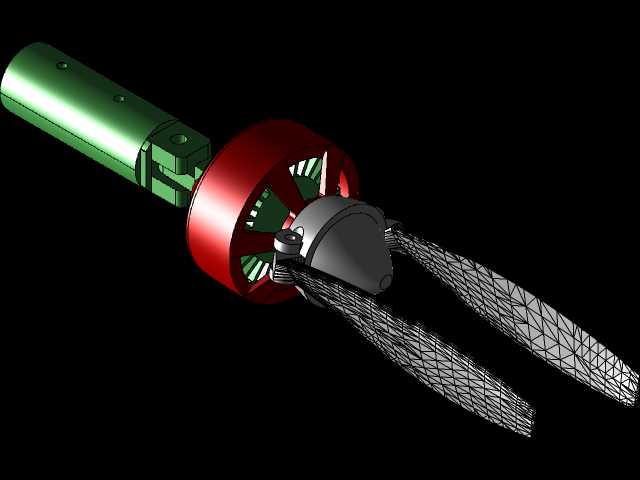

垂直起降无人机折叠螺旋桨动力机构

这套折叠螺旋桨机构主要适配多旋翼垂直起降类无人机，核心解决两类实际工程问题：一是高速前飞状态下，固定桨叶带来的额外气动阻力，二是收纳运输过程中桨叶外伸易磕碰、对电机输出轴造成径向冲击损伤的问题。从结构设计逻辑来看，桨叶与桨毂的铰接位置做了限位结构设计，当电机转速达到起飞阈值时，离心力会带动桨叶完全展开，铰接端面的贴合限位能保证桨叶在旋转平面内无多余窜动，避免气动效率损失；当电机停转后，桨叶可顺着铰接轴自然收拢贴靠机臂侧面，大幅缩小整机收纳尺寸。安装边界上，动力段的电机安装座采用圆柱套接结构，适配常规无刷电机的外径公差，安装孔位预留了3D打印适配余量，可根据不同机臂的管径做快速修模调整，不需要额外定制转接件。桨叶本身采用翼型优化设计，展开后的桨盘直径适配小载重垂直起降无人机的拉力需求，桨根位置做了加厚处理，抵消反复折叠带来的疲劳应力，铰接轴采用耐磨金属衬套，避免长期开合出现间隙导致的动平衡失效。实际应用场景中，这类折叠桨机构既可以用在便携类航拍无人机上，降低用户外出携带的包装体积，也可以适配长航时垂直起降固定翼无人机，在固定翼巡航阶段如果动力单元停转，收拢的桨叶能大幅减少寄生阻力，提升航时表现。设计时还考虑了炸机冲击的卸力逻辑，当桨叶碰到障碍物时，铰接结构可产生小角度偏转，避免硬冲击直接传递到电机轴造成电机定子变形，相比固定桨结构能降低不少炸机后的维修成本。电机支架的结构做了轻量化镂空处理，在保证安装刚度的前提下尽可能减少结构重量，所有安装配合面都预留了标准公差，不需要二次打磨就能完成装配，对于自制无人机的爱好者或者小型无人机研发团队来说，这套结构可以直接适配现有标准无刷电机，不需要重新开模制作动力安装座，能缩短原型机的迭代周期。
