无人机软脂分制带孔巴尔萨支架落物投放机构

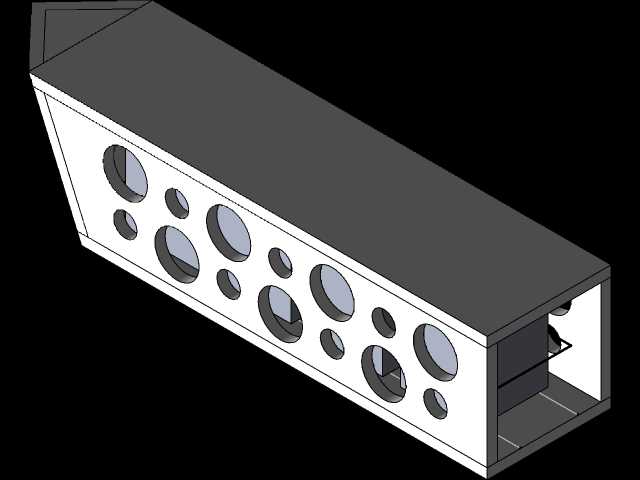

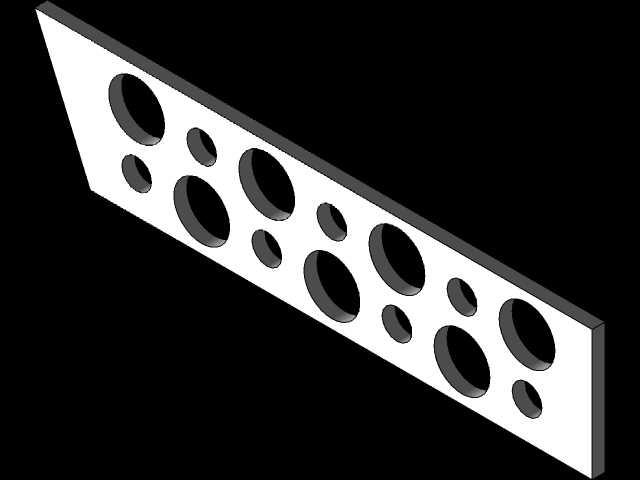

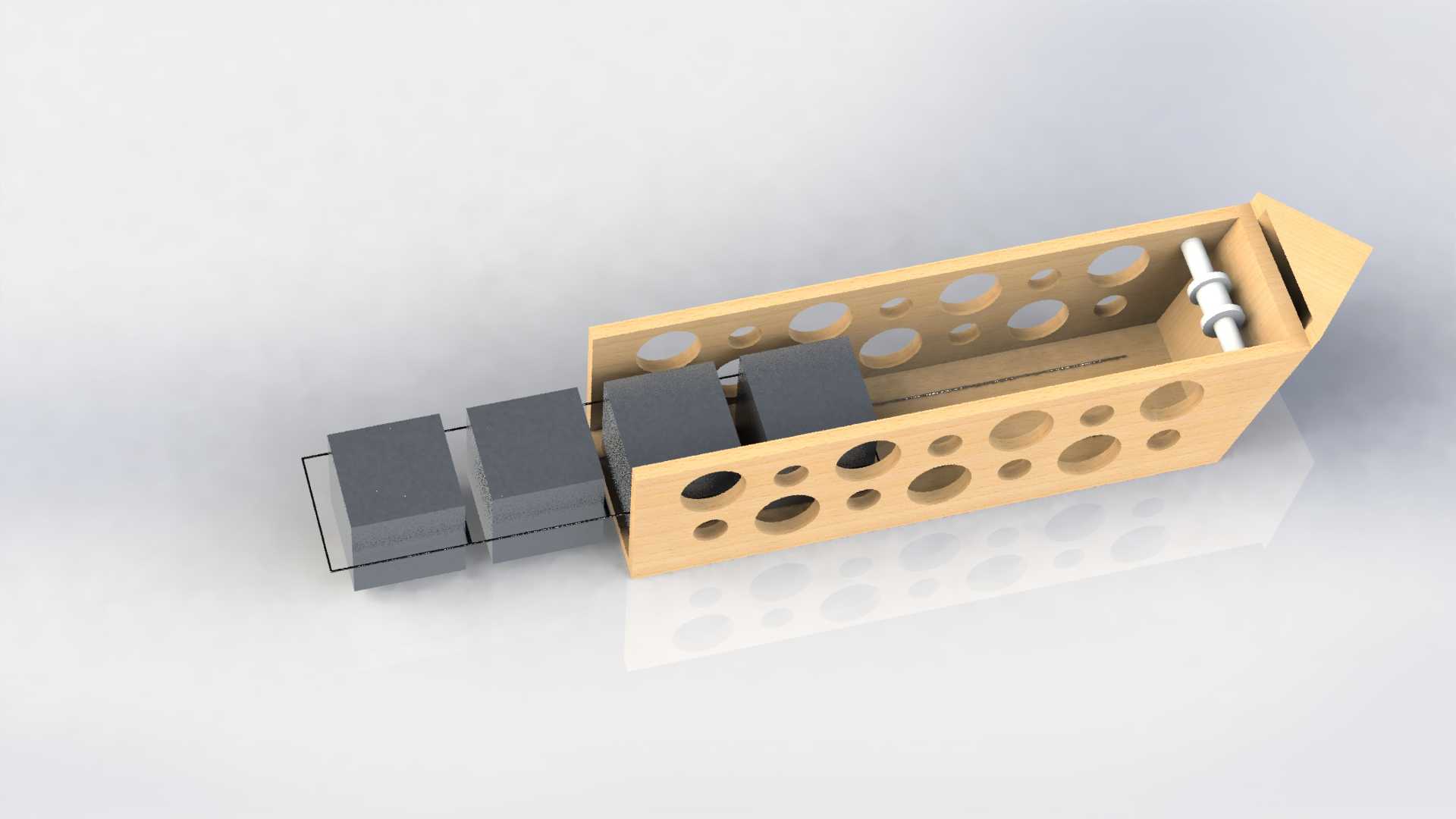

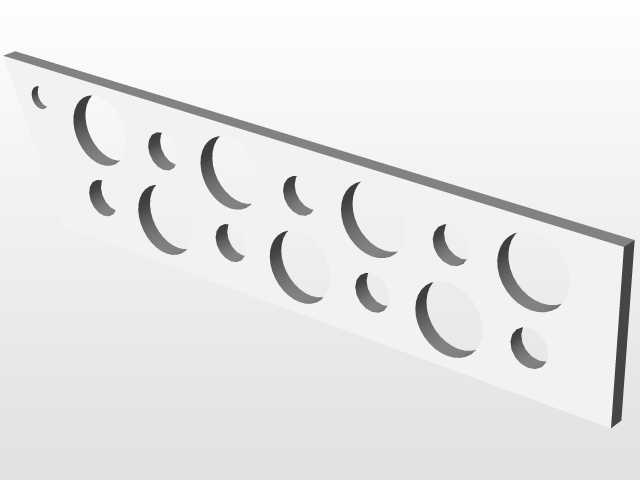

该落物投放机构主要适配中小型多旋翼无人机的低空作业场景，可用于应急物资抛投、农林作业物料播撒、小型载荷定点投放等实际作业环节，解决无人机在悬停状态下稳定释放挂载物的功能需求，避免投放过程中载荷卡滞、意外脱落或者投放轨迹偏移的问题。整体结构采用软脂材质作为主体分制构件的基础材料，搭配带孔巴尔萨支架作为承载框架，巴尔萨材质本身密度低、比强度高，在保证结构支撑强度的同时能尽可能降低自身重量，减少对无人机有效载荷的占用，支架表面开设的多组不同直径圆孔，一方面是为了进一步减重，另一方面可以通过不同孔位调整挂载点位置，适配不同尺寸、不同重量的投放物，同时也能减少飞行过程中的风阻，降低气流对机构稳定性的干扰。机构内部设置塑料滑轮作为传动导向部件，搭配钢丝作为牵引传动件，滑轮的槽型尺寸与钢丝直径匹配，传动过程中摩擦阻力小，动作响应灵敏，钢丝的抗拉强度足够承载常规作业下的挂载重量，传动过程中不会出现松垮、跳位的问题，能保证投放动作的触发可靠性。设计过程中优先考虑了安装边界的适配性，整体机构采用长条形槽式布局，可直接固定在无人机机腹位置的挂载横梁上，不需要对无人机原有机身结构做额外改装，安装时仅需通过支架两端的定位孔配合紧固件即可完成固定，整体外形的长宽高尺寸控制在适配中小型无人机机腹挂载空间的范围内，不会突出到无人机螺旋桨的旋转扫掠区域，避免飞行过程中出现干涉风险。机构的投放触发逻辑采用牵引式解锁，挂载物放置在槽体内时由端部的挡块限位，触发时通过钢丝牵引带动挡块抬升，挂载物即可沿槽体滑出完成投放，槽体的内表面做了平滑处理，投放物滑动过程中不会出现卡滞，端部的导向斜角可以引导挂载物沿竖直方向下落，减少投放时的水平偏移，保证投放落点的精度。日常维护时，可直接通过支架上的开孔观察内部滑轮与钢丝的磨损情况，不需要完全拆解机构即可完成钢丝张紧度调整、滑轮润滑等常规维护操作，适配户外作业场景下的快速维保需求，在-10℃到45℃的常规作业环境温度下，各部件的材质性能不会出现明显衰减，能满足多数低空作业的环境使用要求。
