FPV竞速穿越机碳纤维机架结构设计

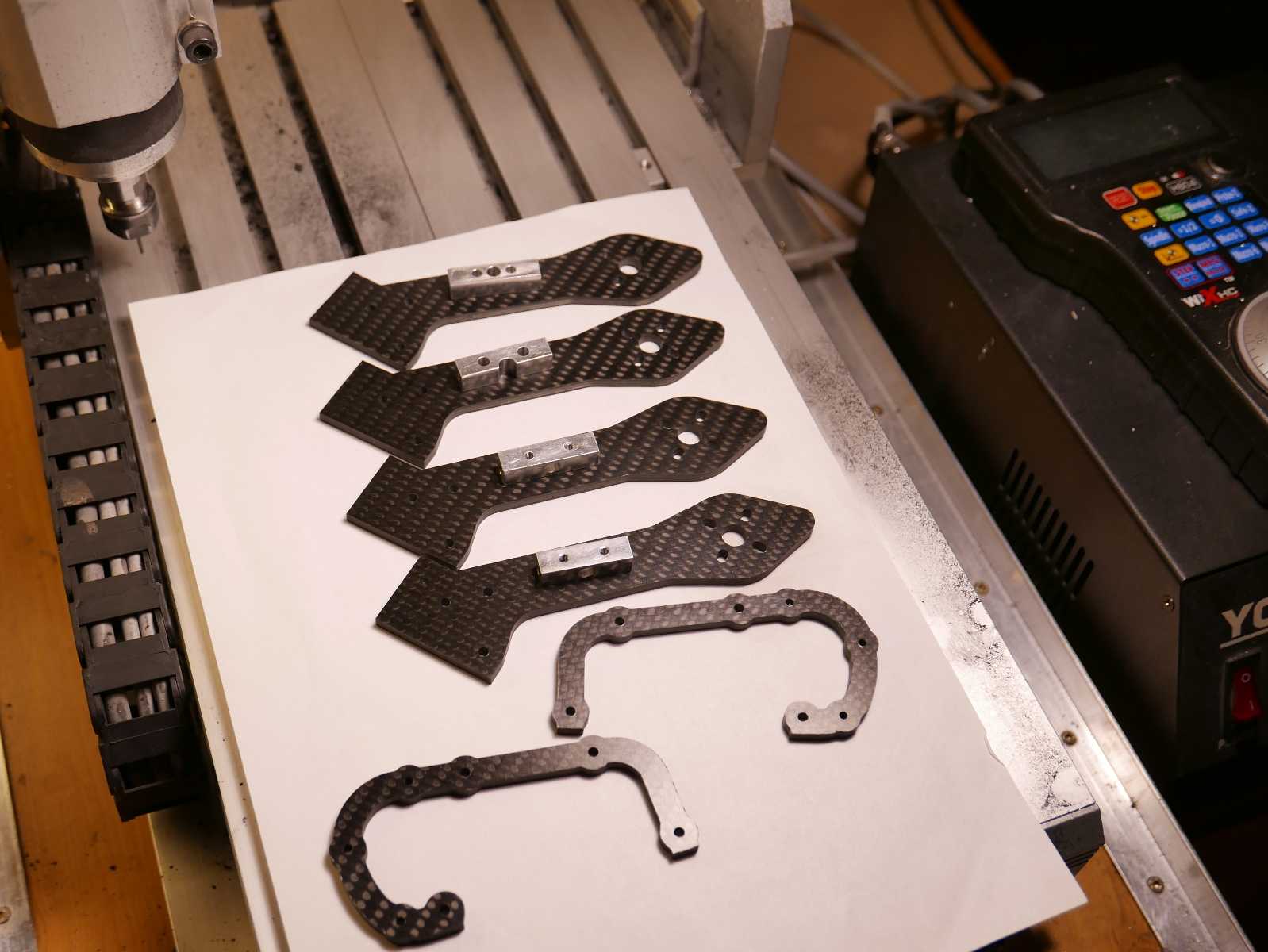

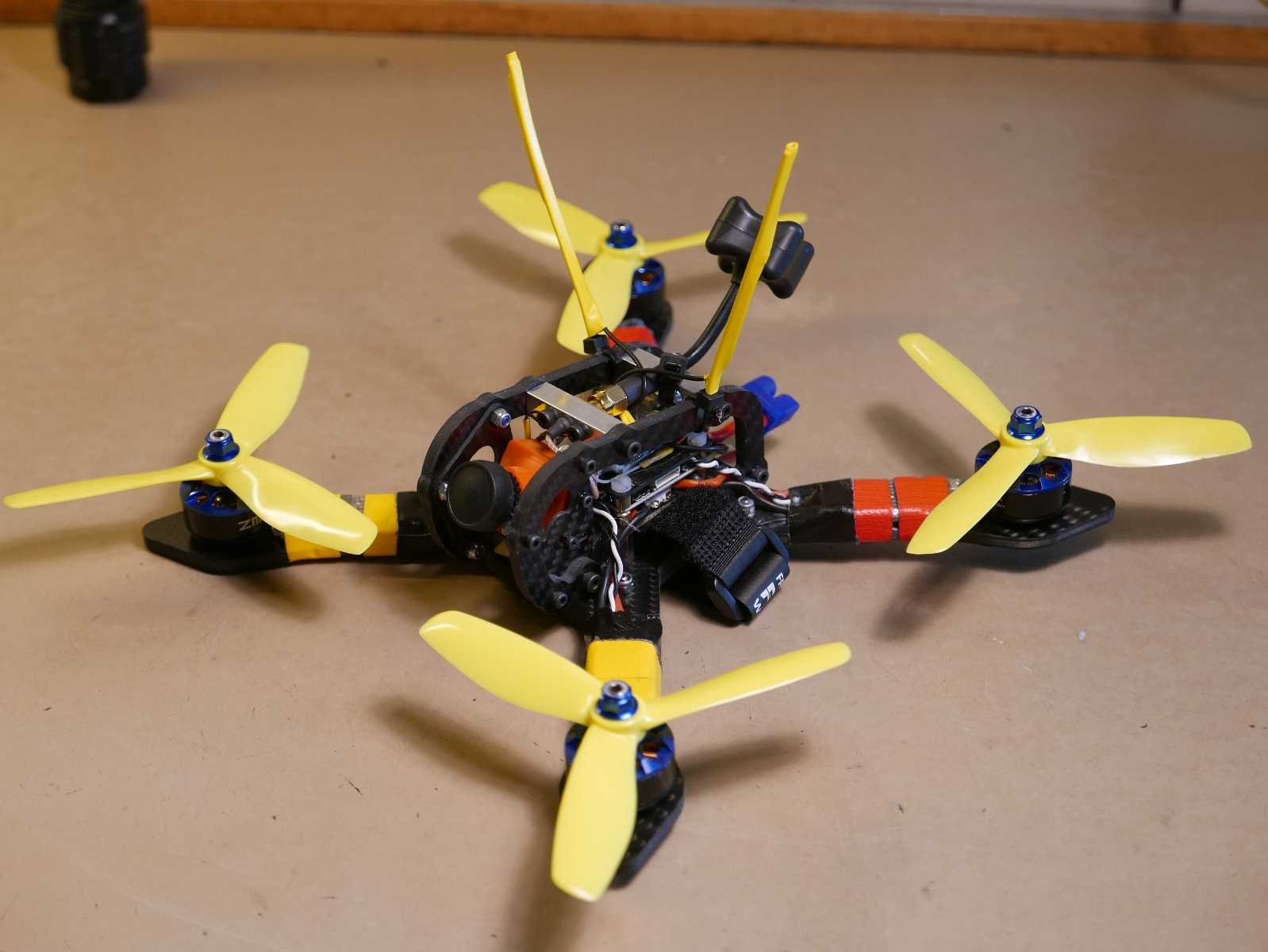

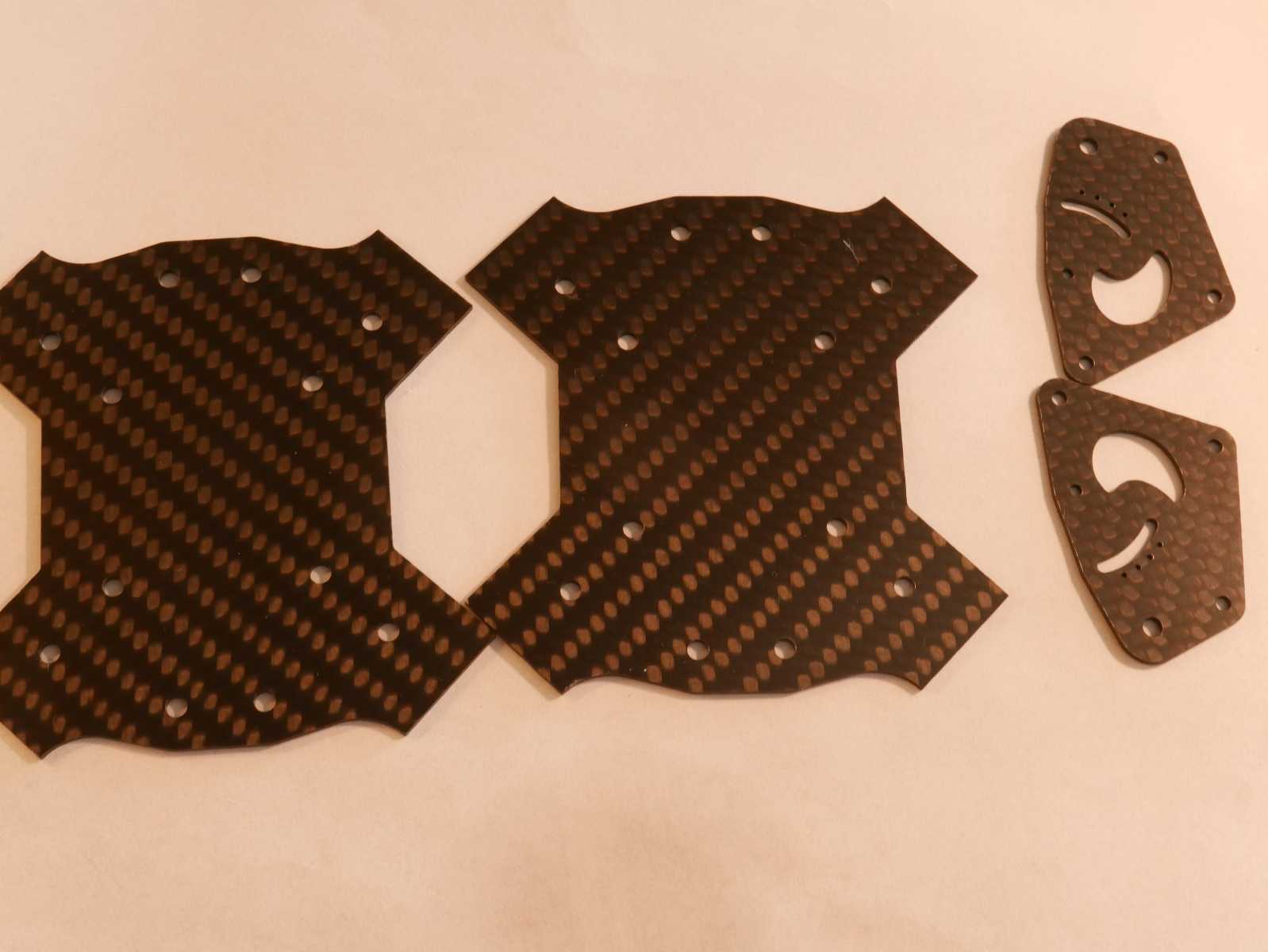

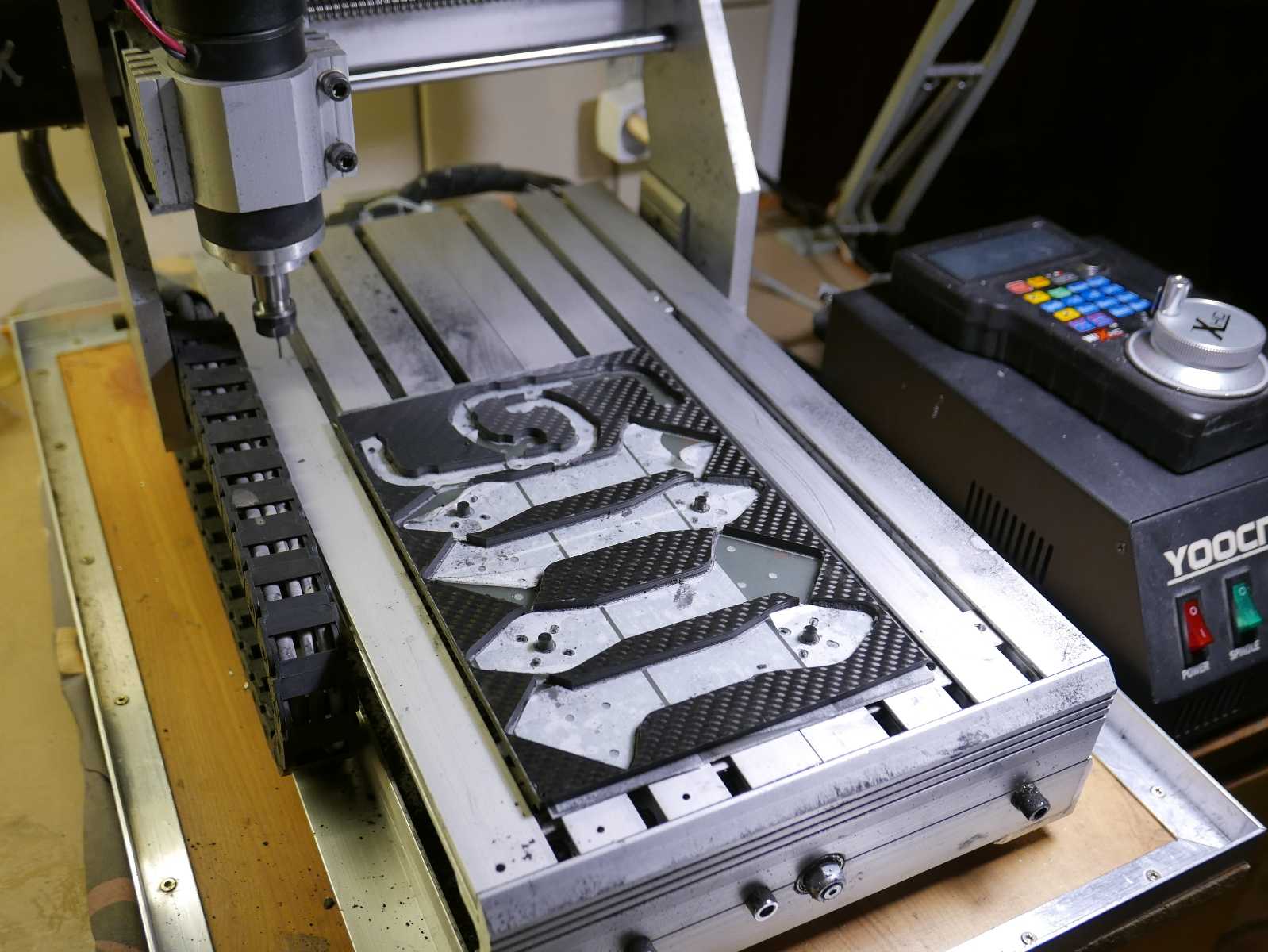

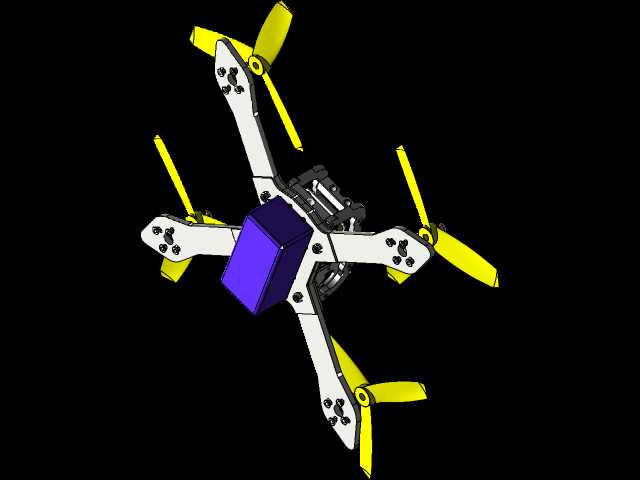

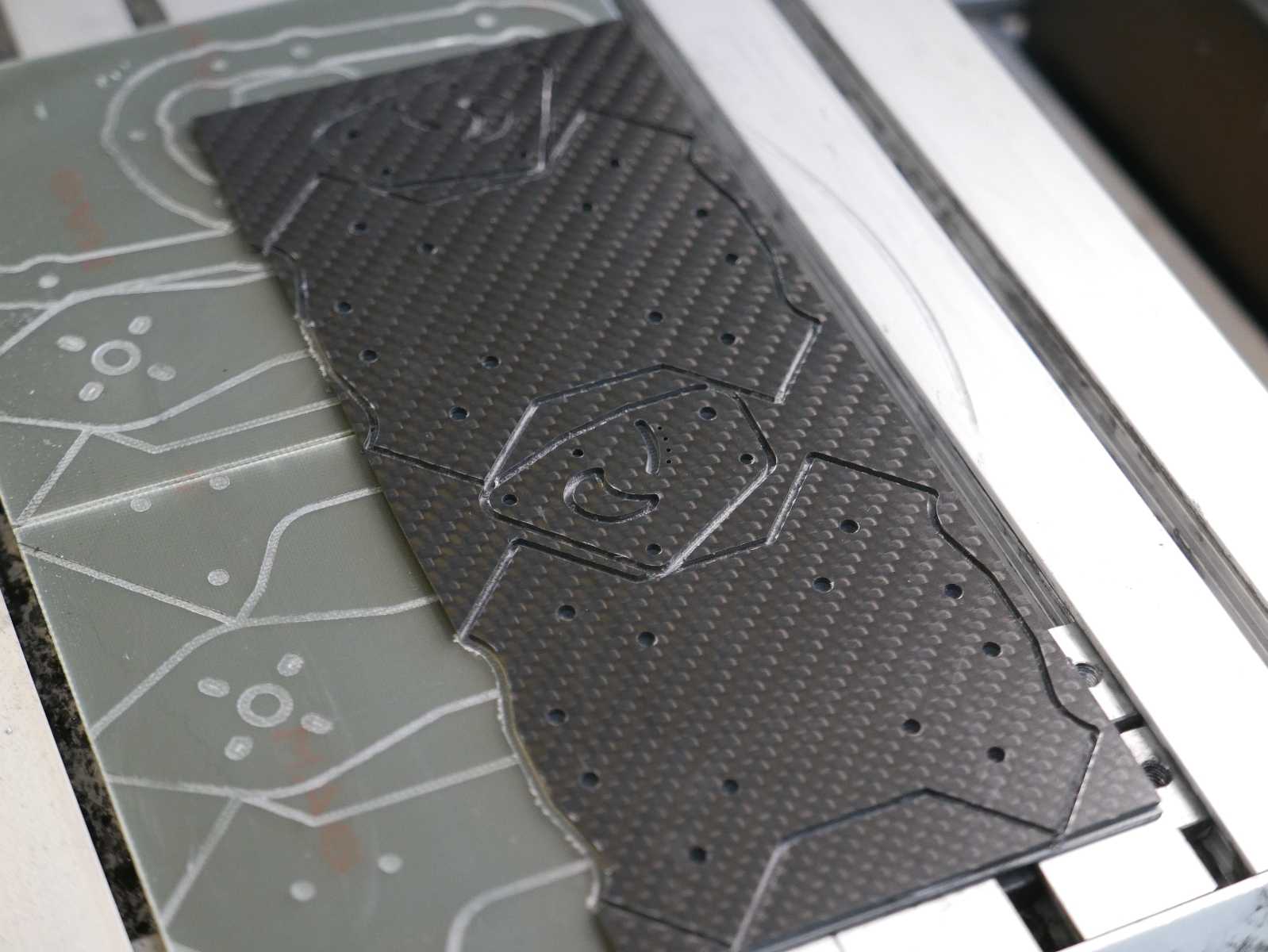

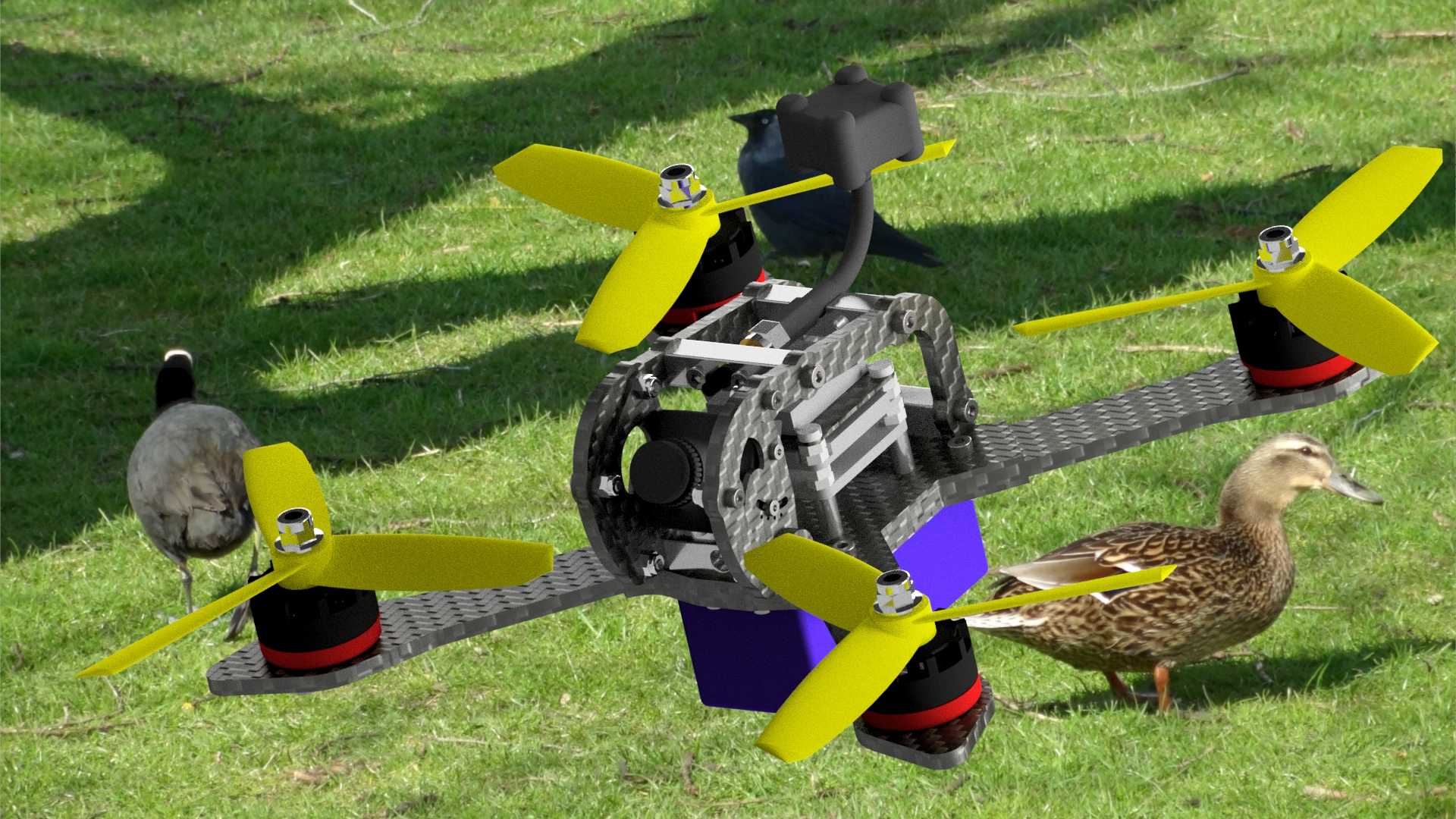

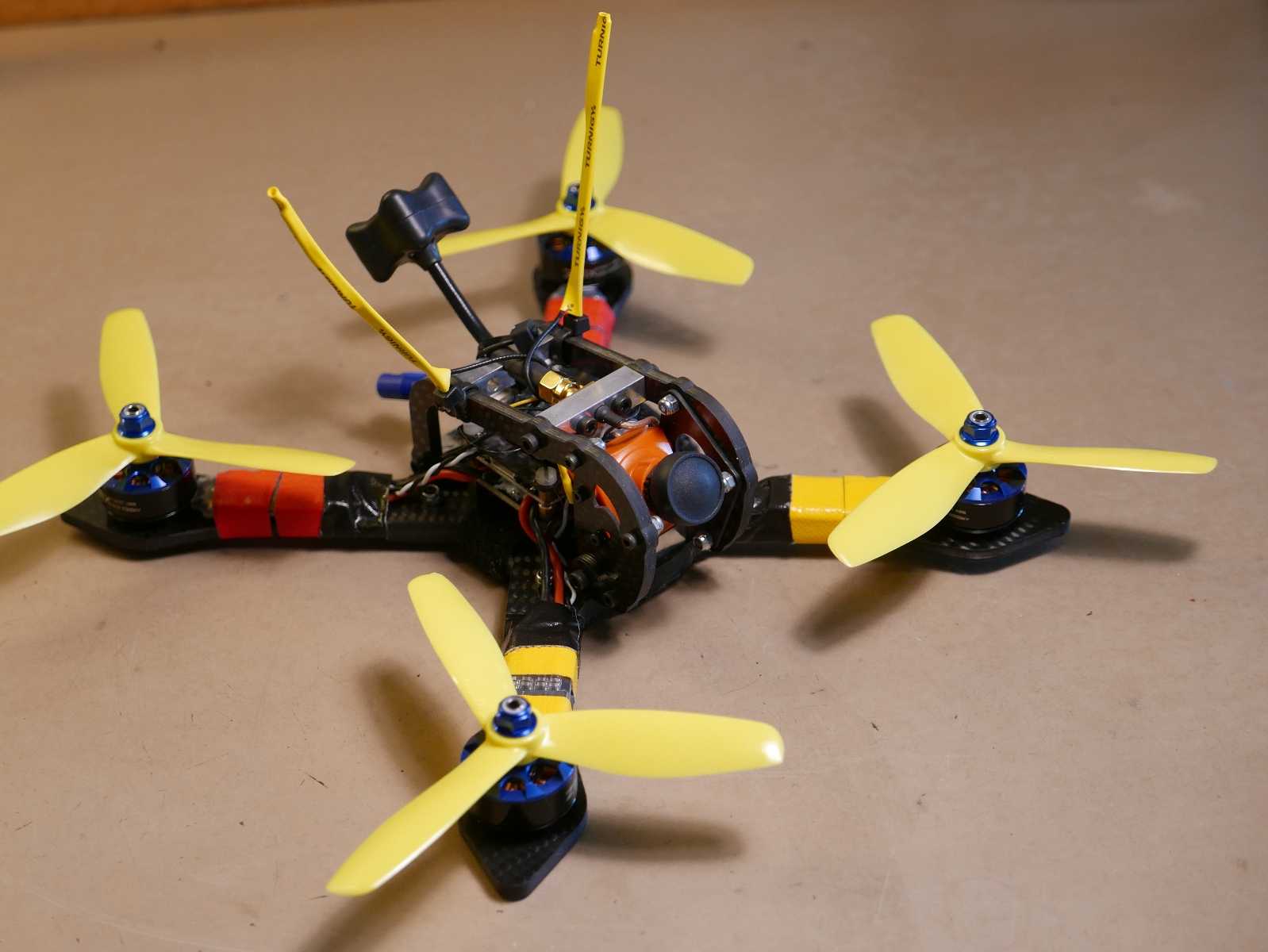

这套四旋翼机架结构针对FPV无人机竞速赛事场景开发，核心服务于高速穿越飞行的竞技需求，适配专业飞手完成复杂障碍穿越、高速机动飞行动作。设计阶段优先考量竞速场景下的抗冲击性能与轻量化平衡，主体承载结构采用碳纤维板材加工成型，在保证结构刚度的前提下尽可能降低整机自重，减少飞行过程中的动力冗余损耗。机架对角电机安装孔位间距设定为230mm，该尺寸边界经过多轮飞行测试验证，既能够适配5英寸螺旋桨的安装使用，避免桨叶转动过程中与机架主体、机载设备发生干涉，同时也能兼顾大轴距带来的飞行稳定性与小轴距的机动灵活性，适配狭窄赛道内的快速转向、急停急起动作需求。

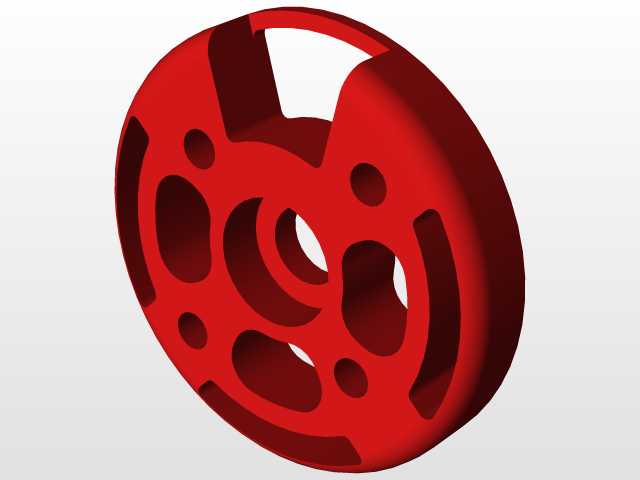

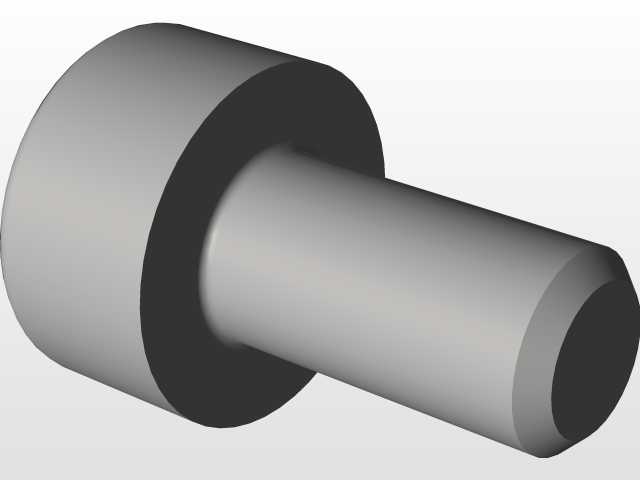

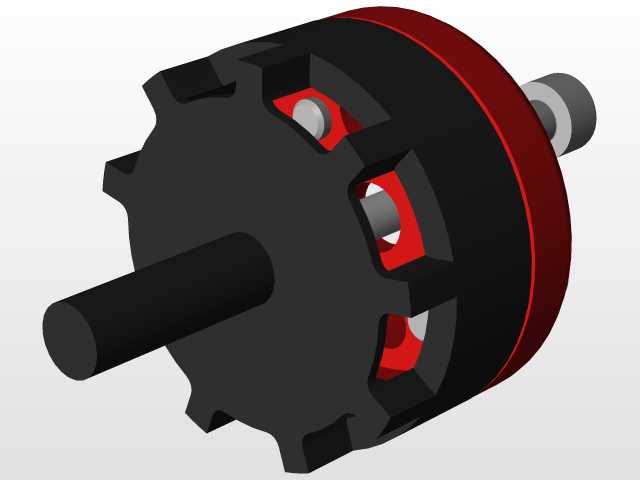

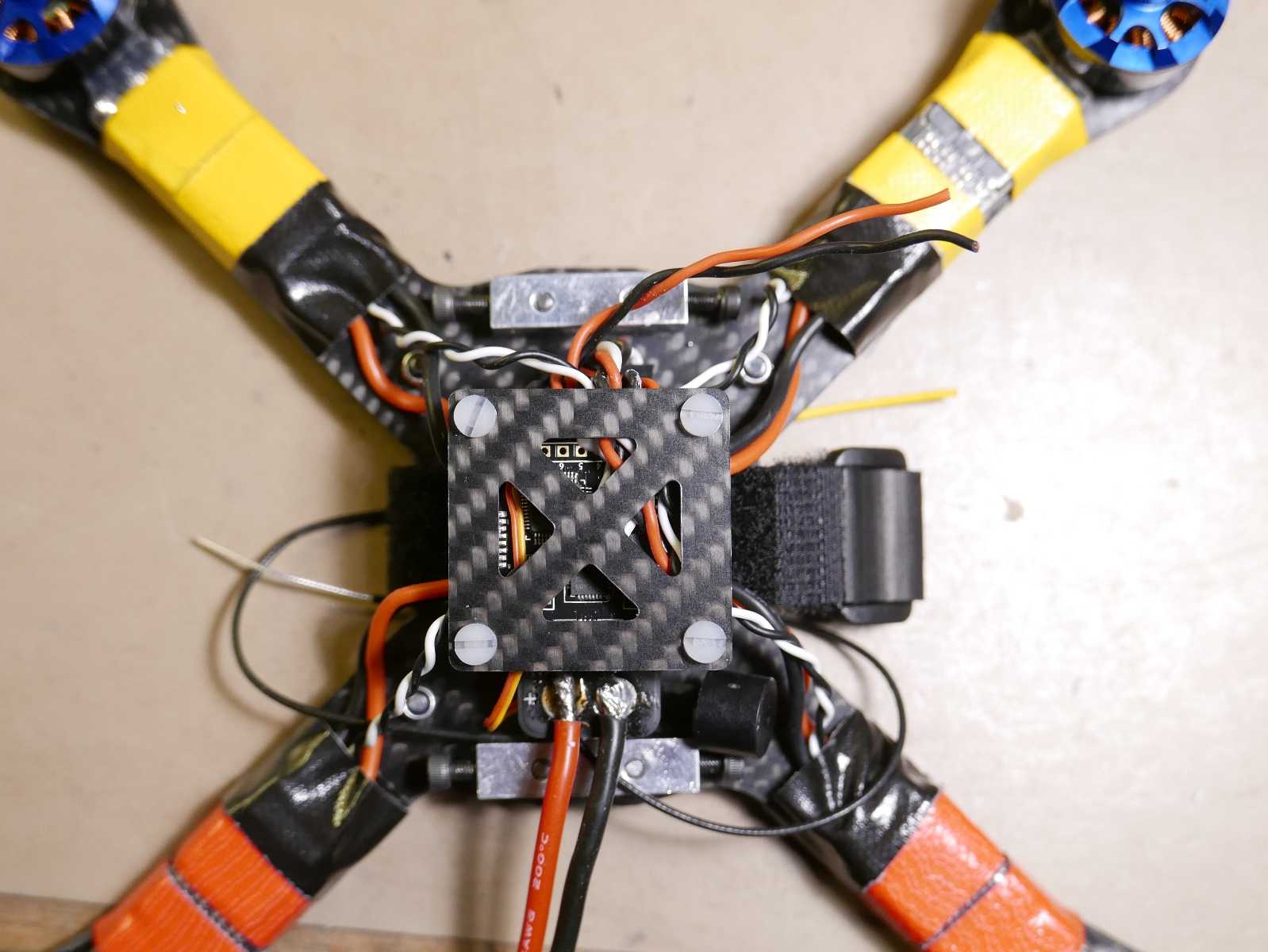

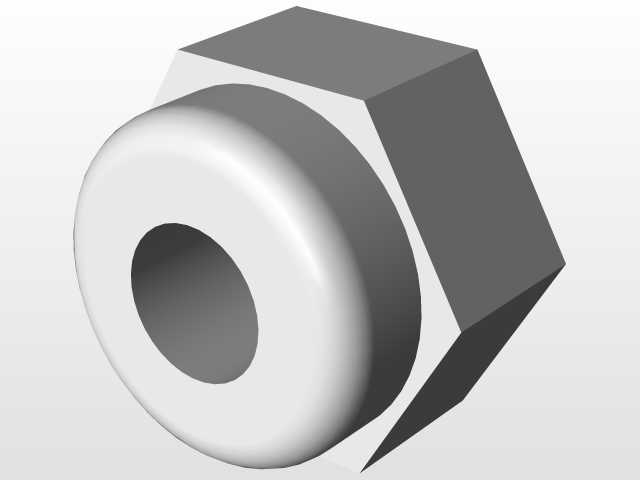

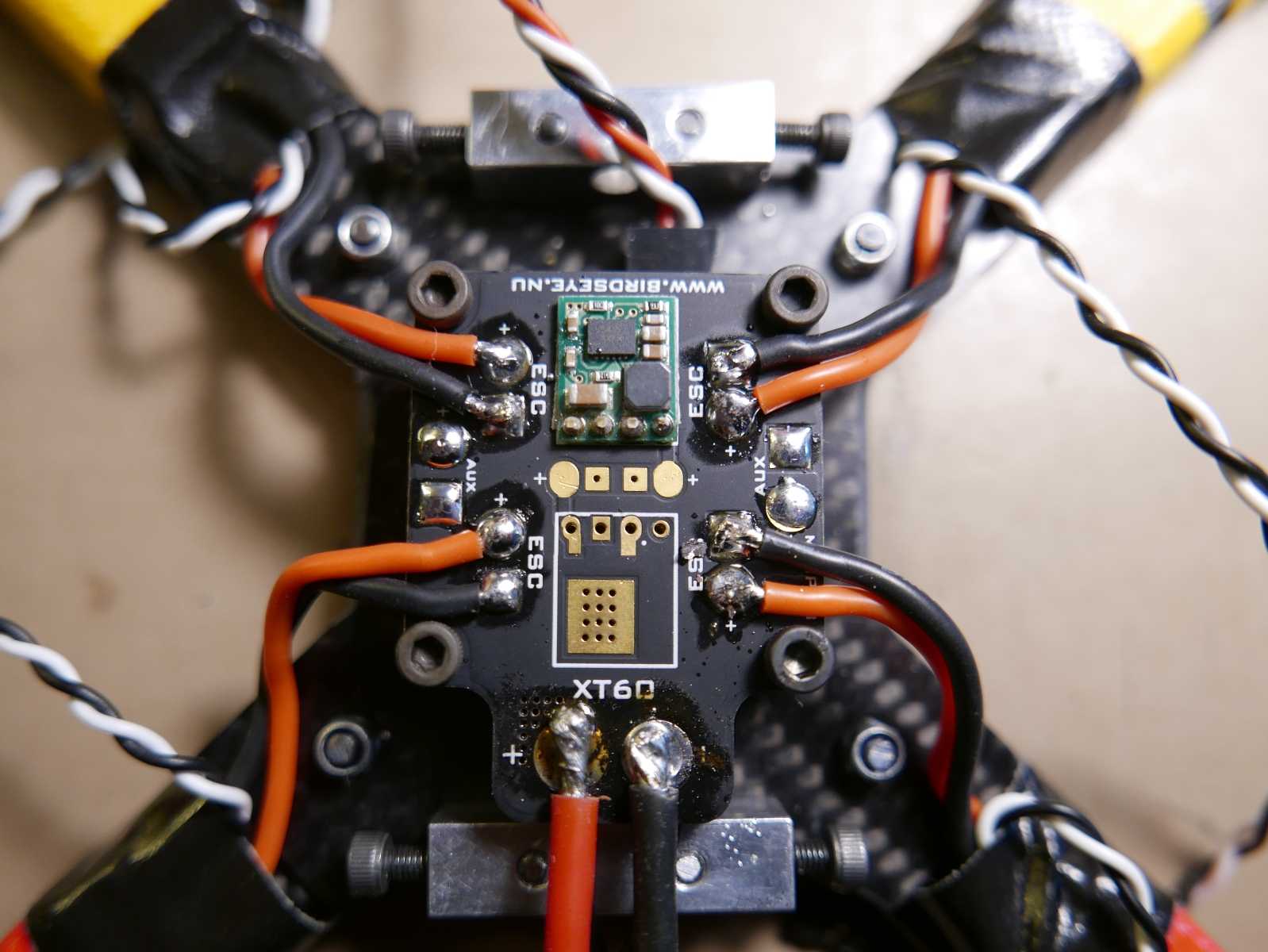

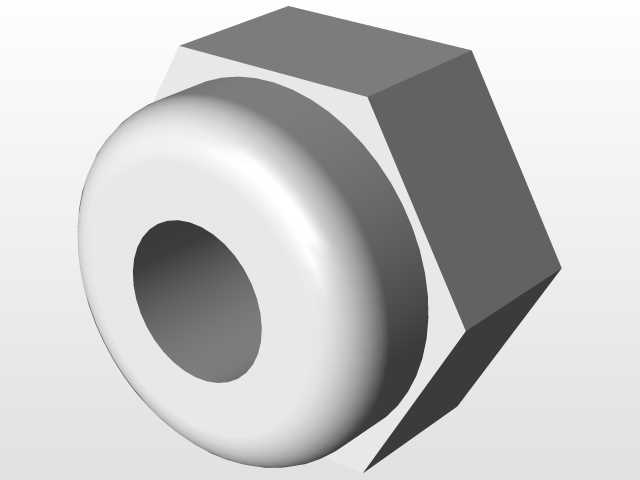

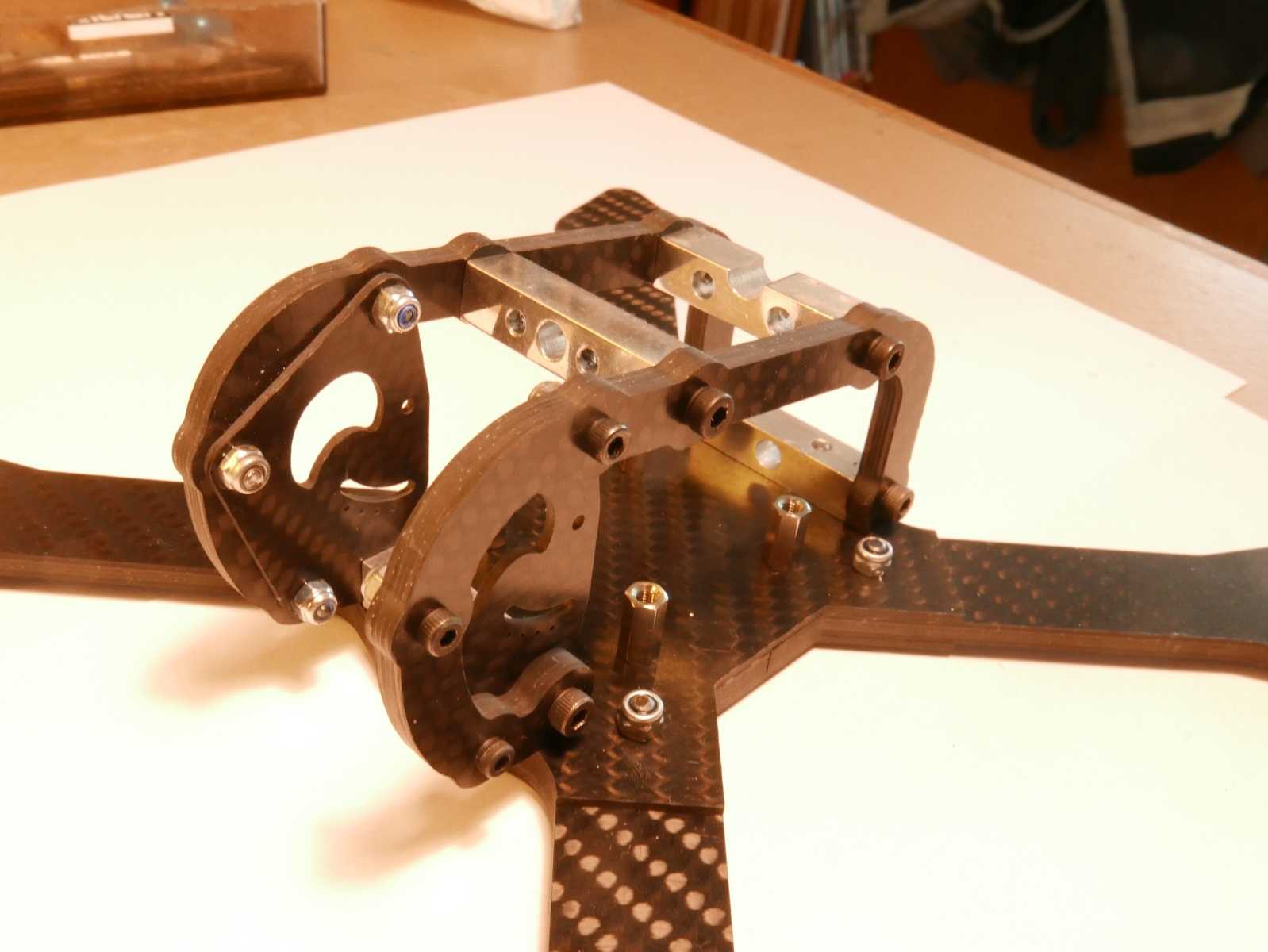

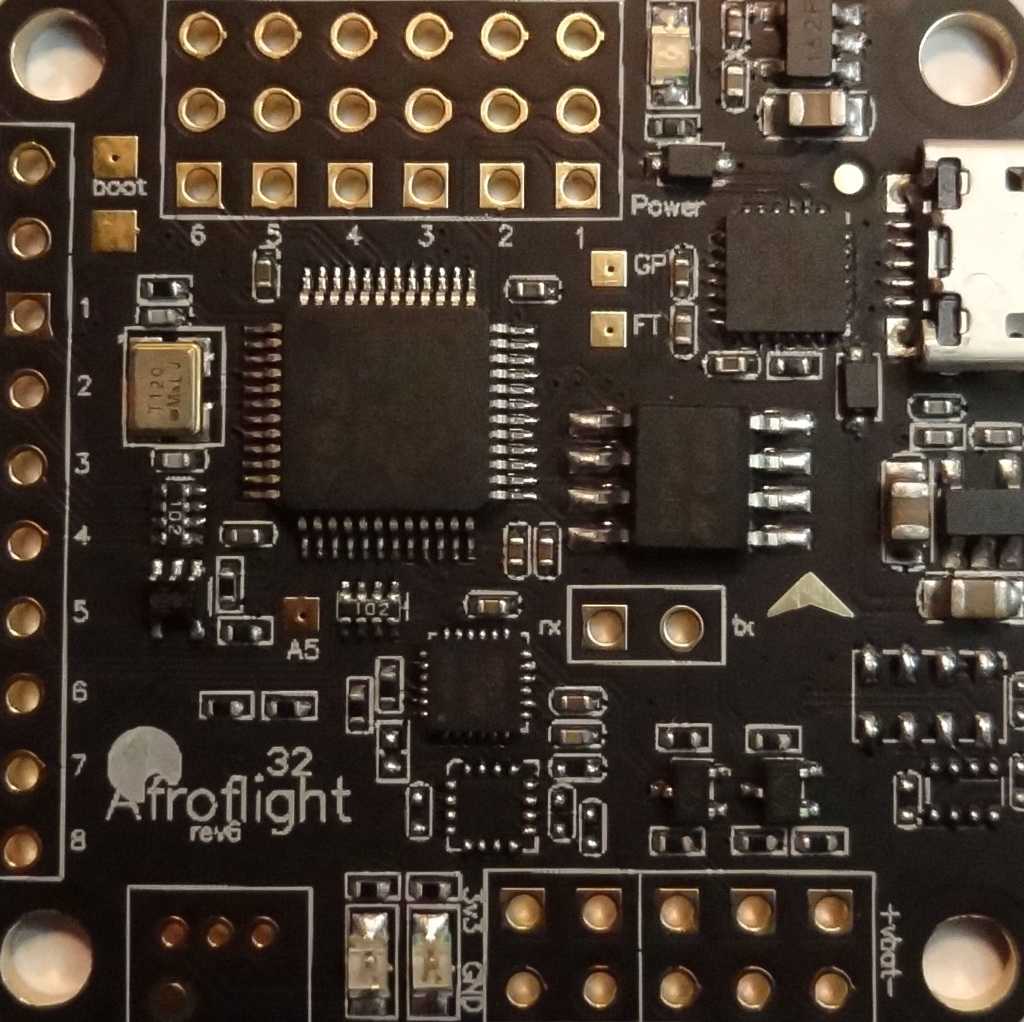

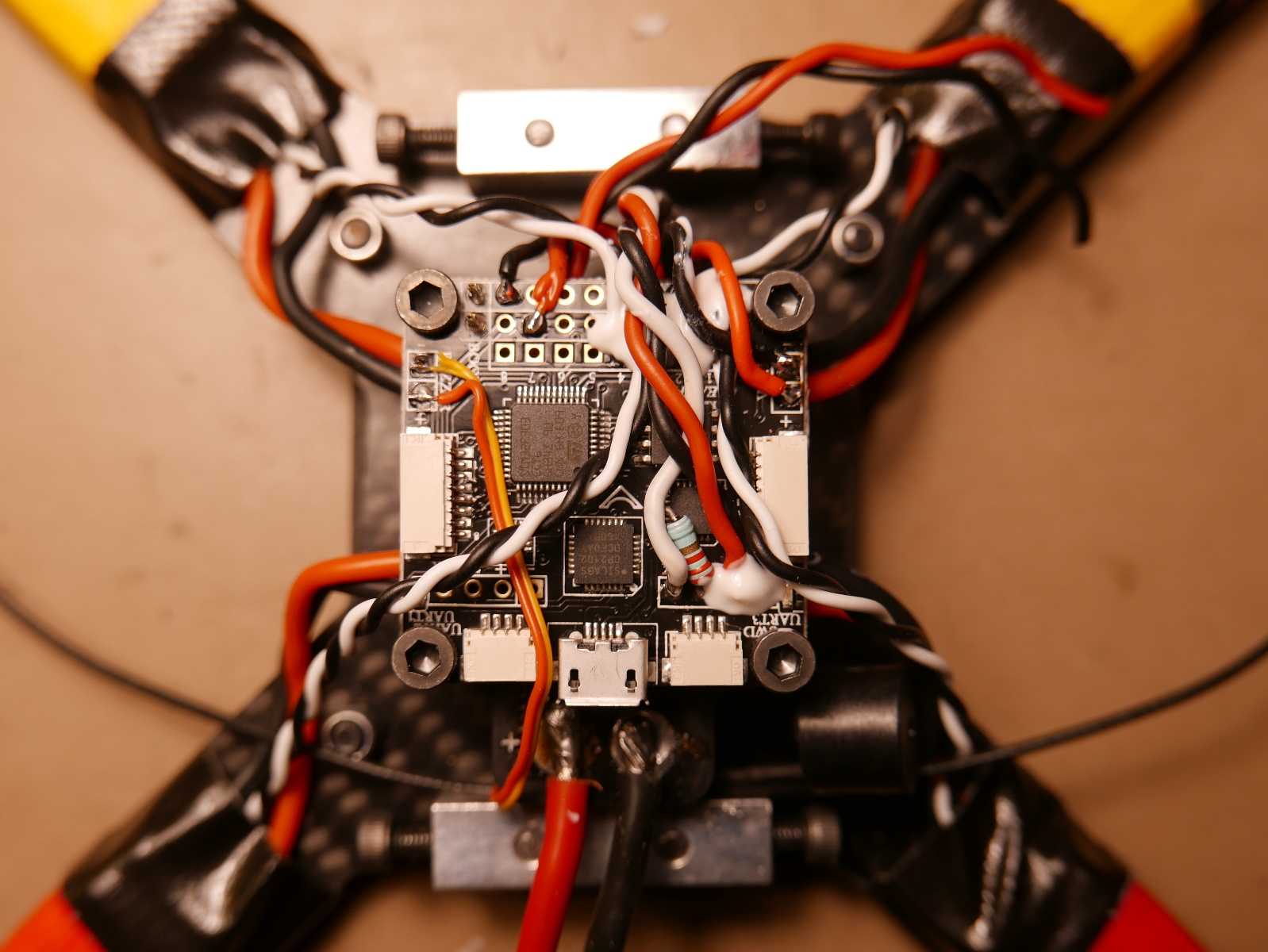

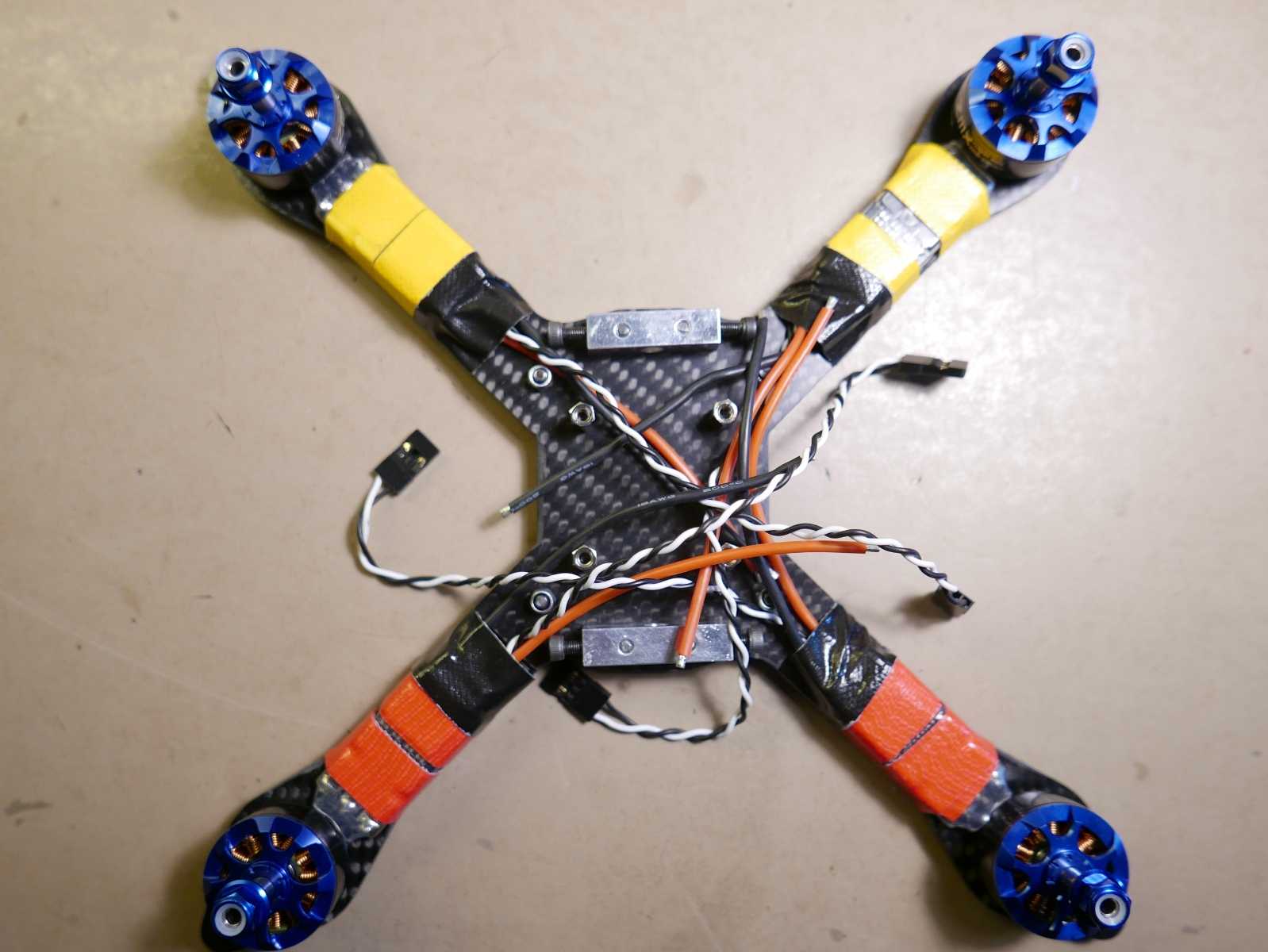

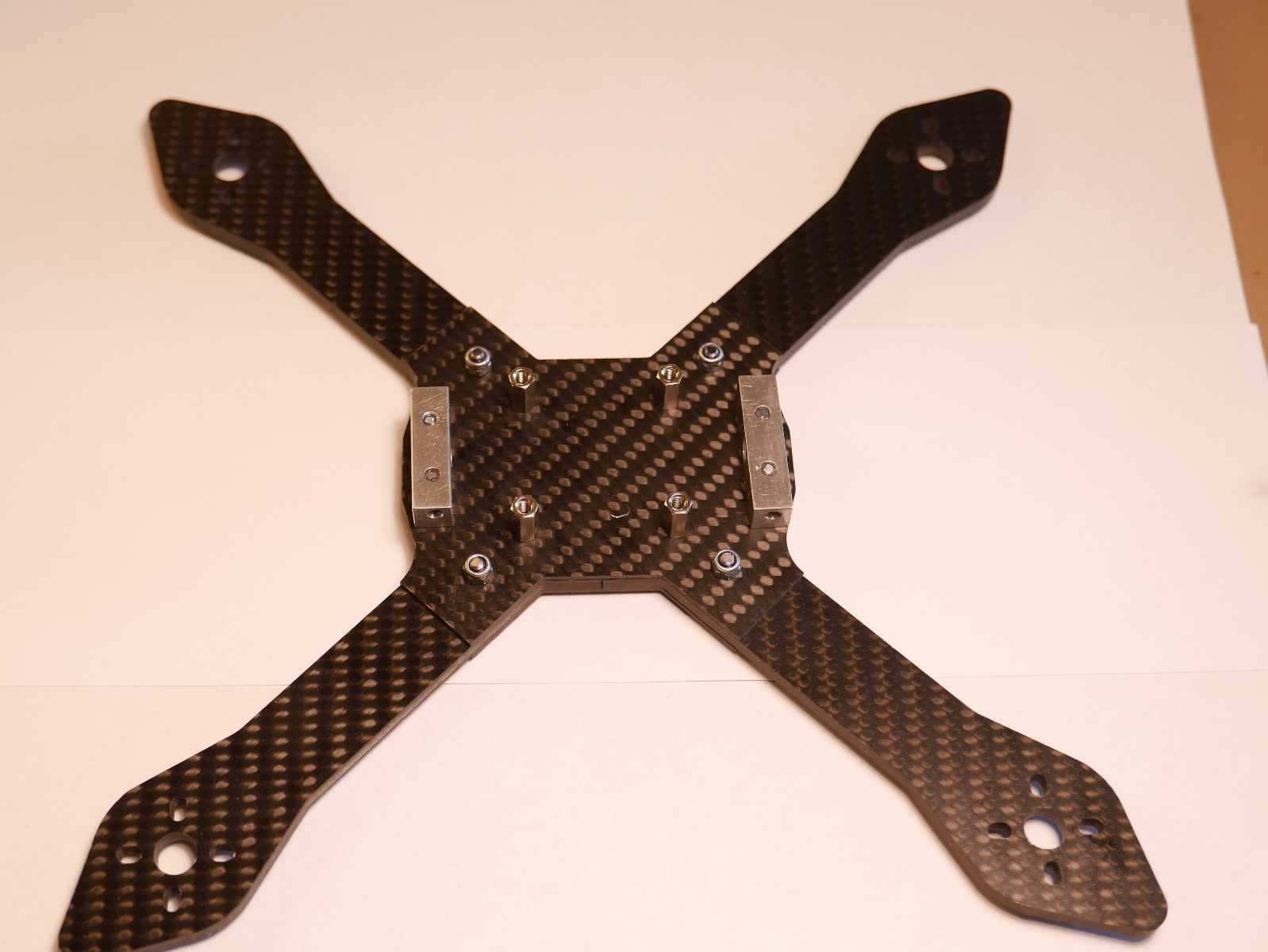

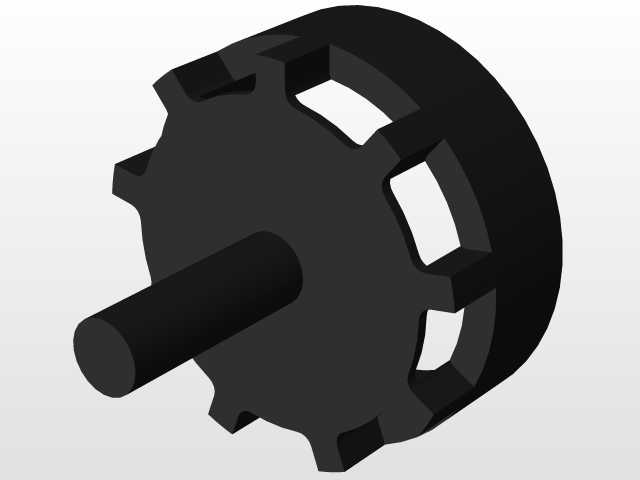

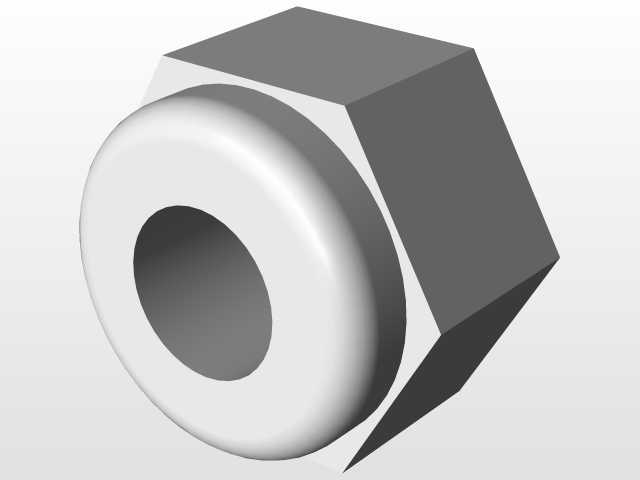

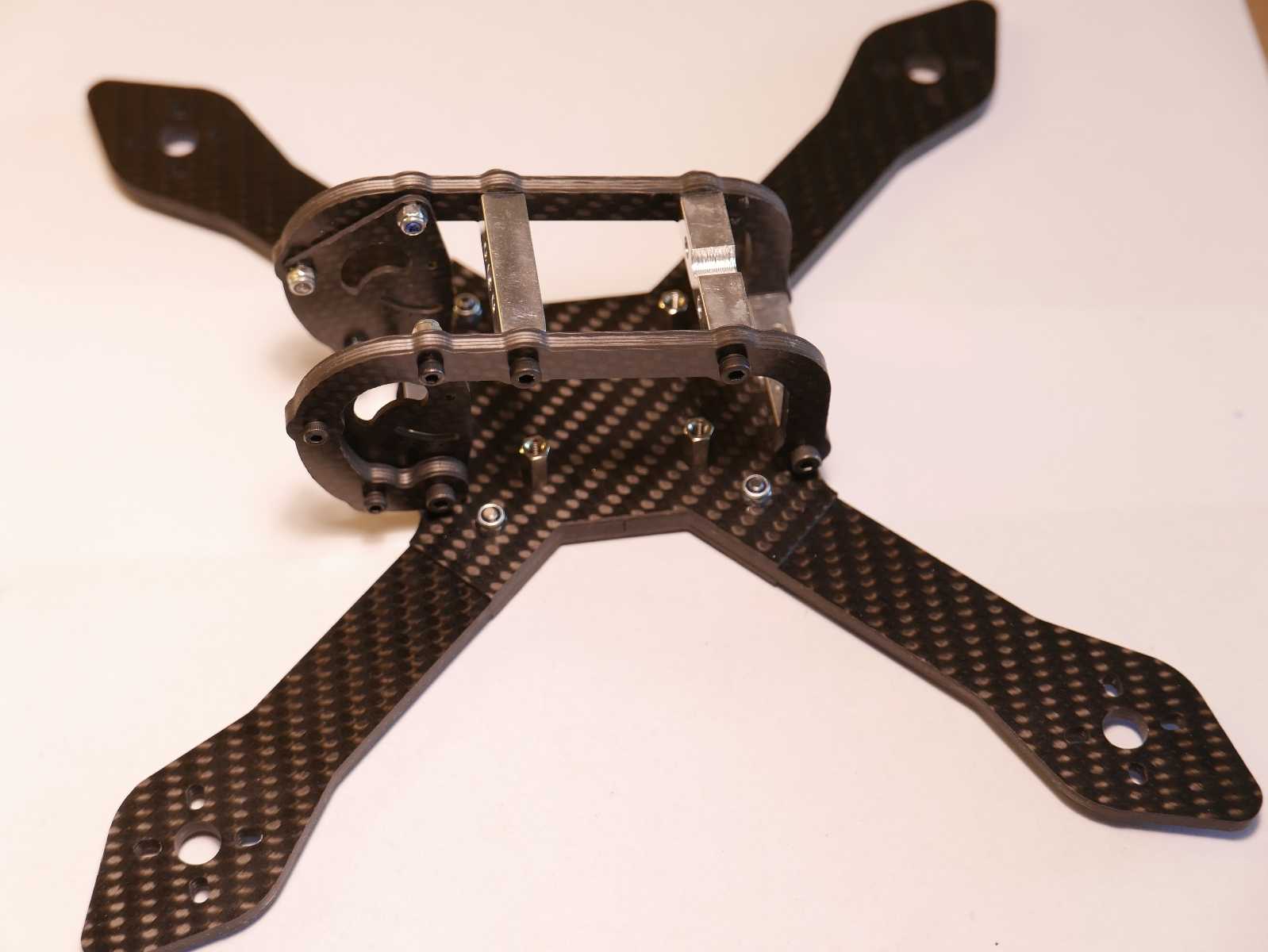

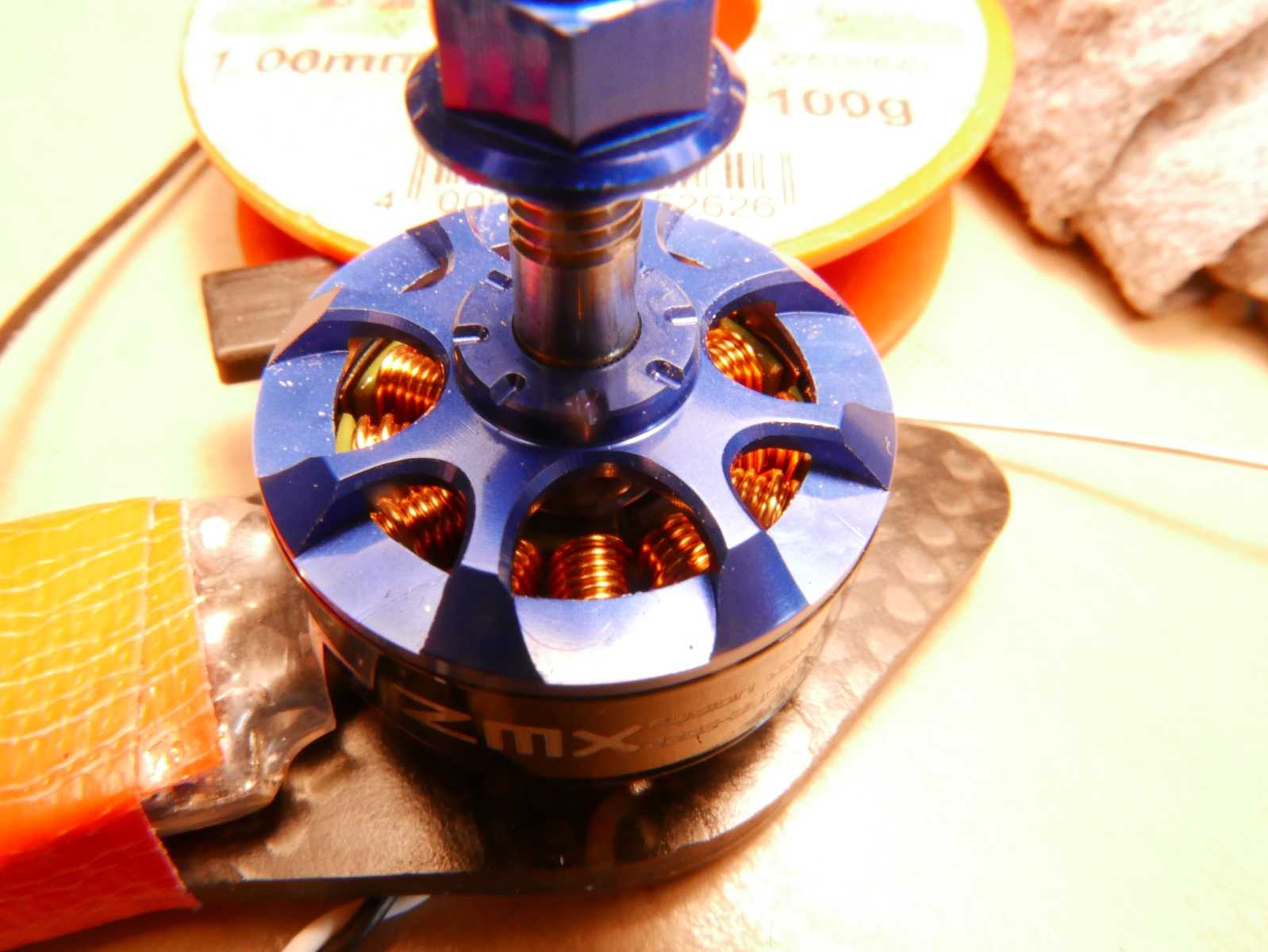

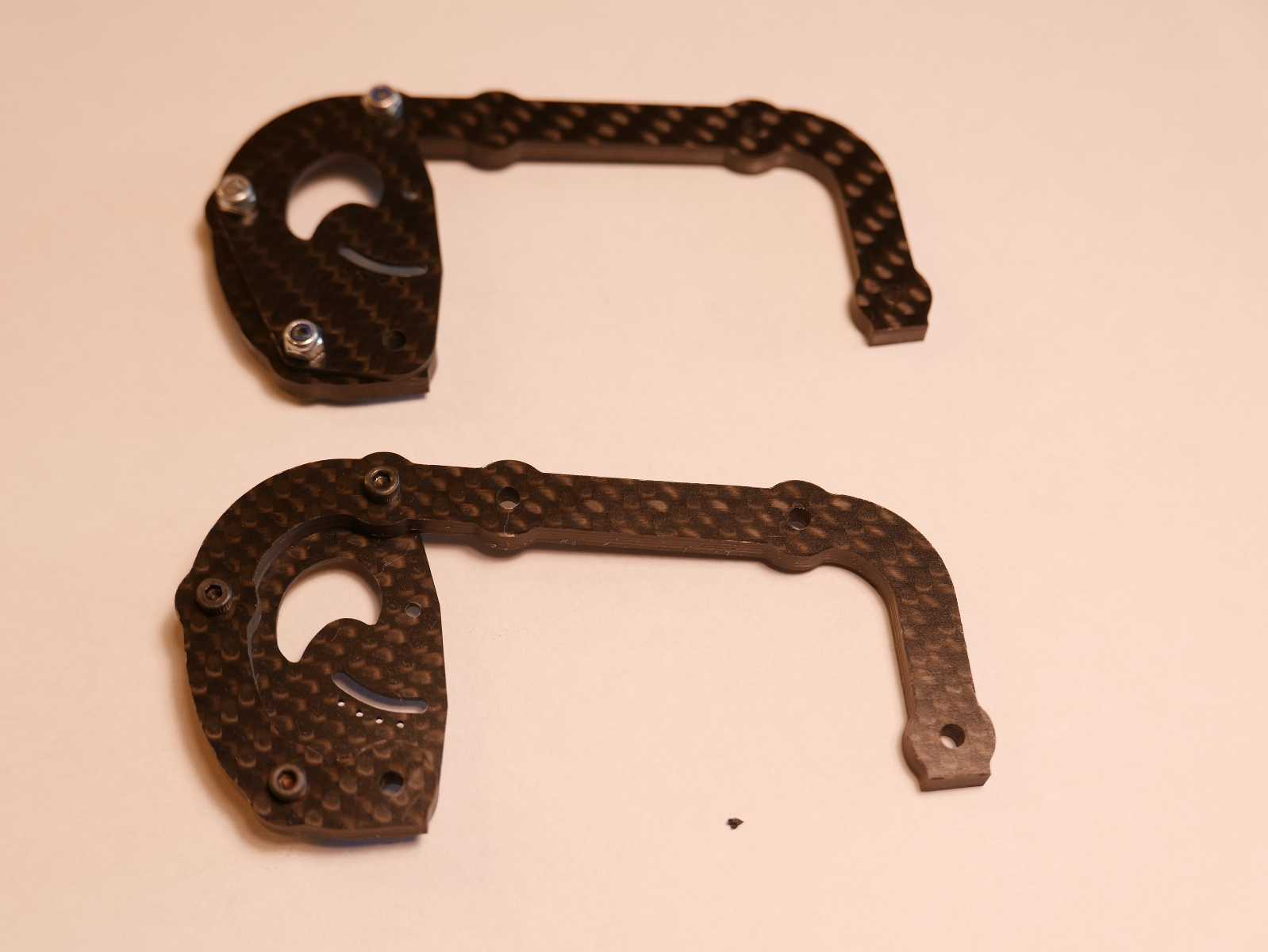

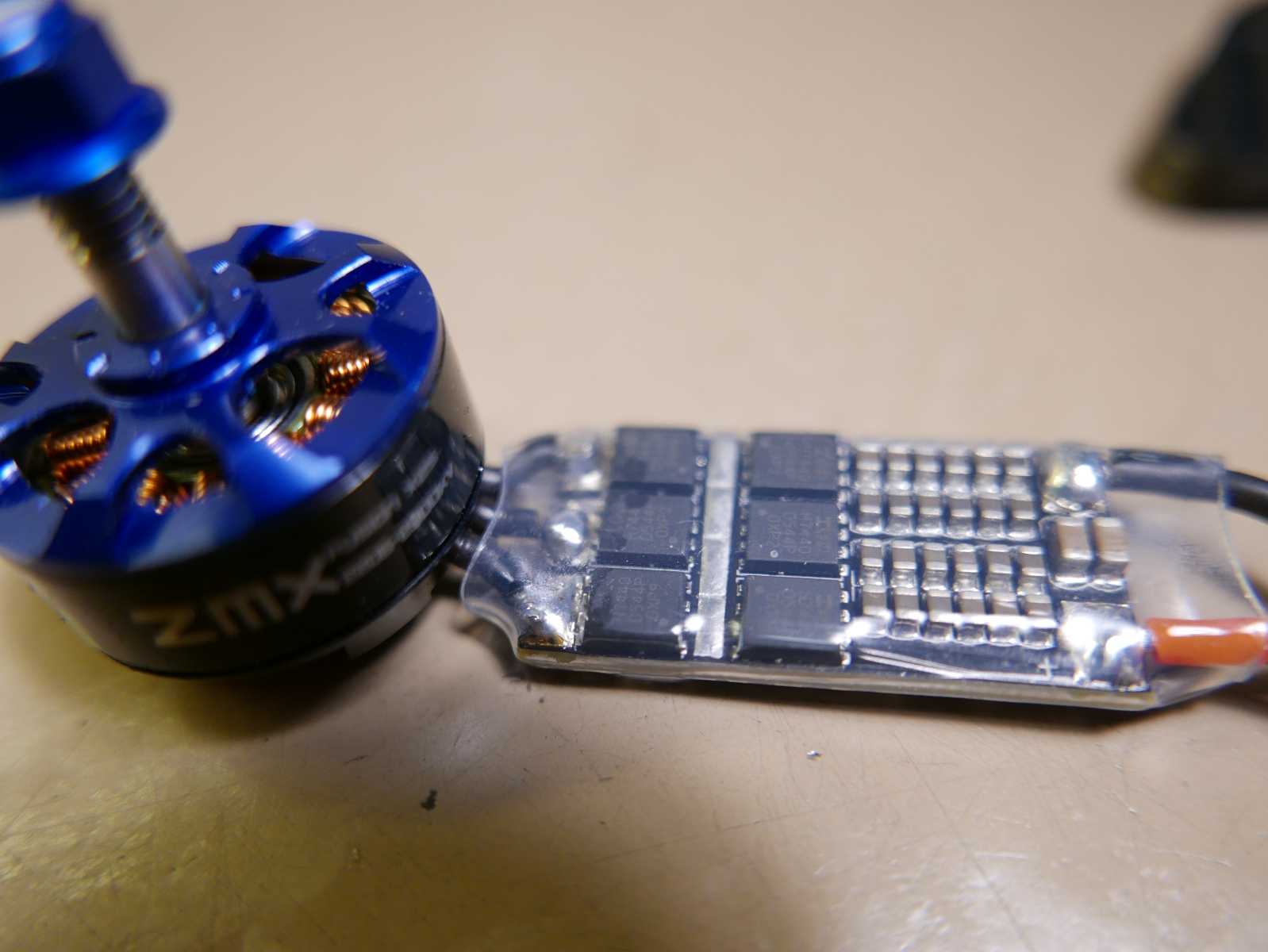

臂部布局采用对称式X型结构设计，四个机臂一体成型与中心承载板连接，连接处做了加厚过渡处理，能够抵消飞行过程中电机高速转动带来的振动传导，降低飞控传感器的振动干扰，同时在炸机碰撞时能够分散冲击力，减少机臂断裂的概率。电机安装座预留了标准电机孔位，适配主流竞速无刷电机的安装固定，安装座下方设计有ESC电调的走线槽位，能够将动力线规整收纳在机臂内部，减少飞行过程中的风阻，同时避免线材外露被螺旋桨打到造成损坏。中心板区域做了分层设计，上层预留了飞控、图传天线、摄像头的安装位，摄像头安装座带有角度调节空间，可根据飞手的飞行习惯调整拍摄倾角，适配不同速度下的视角需求；下层预留了电池安装绑带孔位，能够将动力电池固定在机架重心位置，保证飞行过程中的整机配平，减少偏航力矩的产生。顶部预留了运动相机的安装固定位，可搭载高清录制设备记录飞行画面，安装位置经过重心校核，不会因额外负载导致整机重心偏移影响操控手感。整机结构没有多余的冗余设计，所有安装孔位、走线空间都围绕竞速飞行的实际需求排布，既能够满足日常训练、赛事竞技的装机使用需求，也能为同类型竞速无人机机架的结构优化提供可参考的建模依据，结构件之间的连接采用标准紧固件固定，拆装维护便捷，损坏后可单独更换对应零部件，降低使用维护成本。
