带助推器结构的美国航天运载器设计

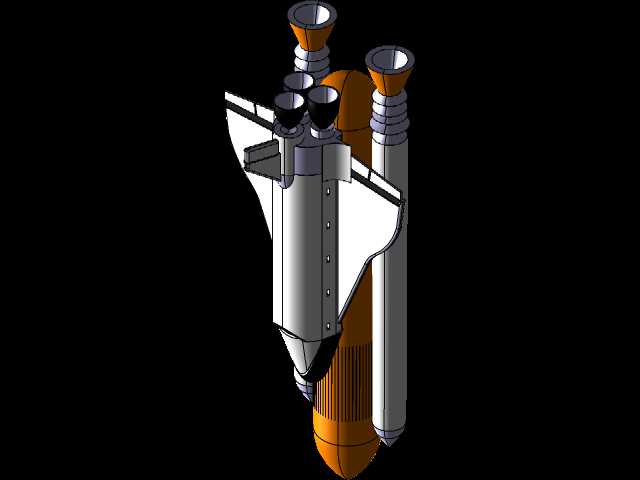

这套航天运载器三维结构，完整还原了美国航天飞机系统的组合构型，覆盖轨道器、外贮箱、两枚固体火箭助推器的全装配关系，可直接用于航天科普教具开发、航空航天专业课程结构演示、航天主题展陈装置的结构校核场景。从实际用途出发，该构型是人类航天史上可重复使用天地往返运载系统的经典方案，轨道器承担载人、载货入轨及轨道作业、再入返回的功能，外贮箱为轨道器主发动机提供推进剂贮供支持，固体助推器在发射升空初始阶段提供大推力辅助，完成助推段任务后分离回收，整套系统的设计核心是平衡运载能力与重复使用成本的关系。设计过程中优先还原了各舱段的对接边界：轨道器的翼身融合气动外形严格匹配再入大气层的升阻比要求，机身表面的铆接点位、舱段分界面都做了结构还原，尾部主发动机喷管、轨道机动发动机喷管的安装角度、伸出长度都按照实际装配关系做了定位，避免与外贮箱、助推器的连接结构出现干涉。外贮箱的柱段与锥段过渡区、与轨道器的连接挂点位置都做了结构细化，贮箱表面的管路走向、防热层敷设区域都做了特征还原，两枚固体助推器的分段连接结构、尾部喷管的摆动机构预留空间、与外贮箱的连接箍带位置都符合实际安装边界，助推器头部的锥段外形、分离火箭的安装点位也做了对应呈现。从安装边界来看，整套组合体在垂直发射状态下的径向尺寸需要匹配发射台的支撑臂间距，轨道器的翼展尺寸不能超出发射台回转平台的避让范围，各分离部段的对接面都预留了分离机构的安装空间，轨道器的起落架舱门位置、机翼后缘的气动控制面偏转空间都做了结构避让，再入过程中翼面与机身的热防护结构安装间隙也在模型中做了对应预留，能够直观呈现各系统在发射、在轨、返回全流程中的结构匹配关系，帮助结构设计从业者理解大型航天运载系统的多体装配逻辑、部段间的接口协调思路，也可作为航天类文创产品开发的结构参考底图，核对各部件的比例关系与位置精度。
