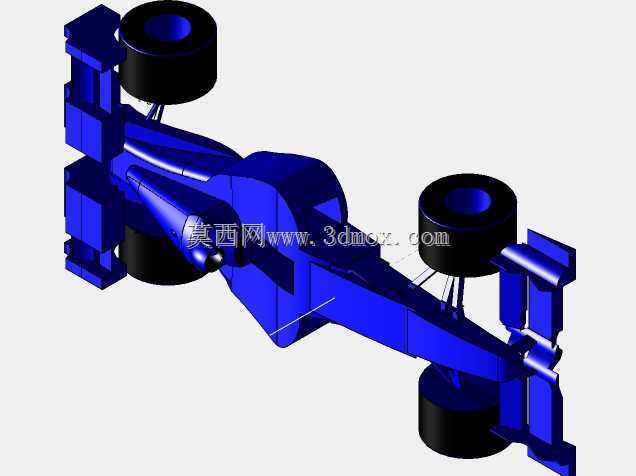

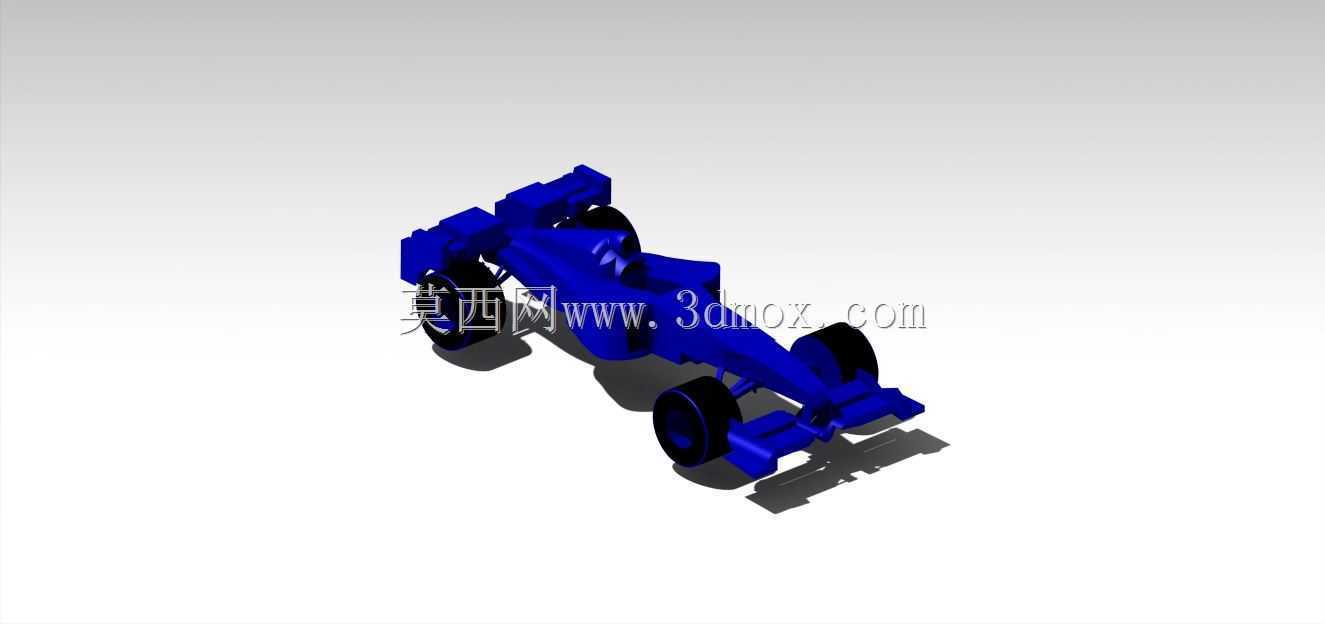

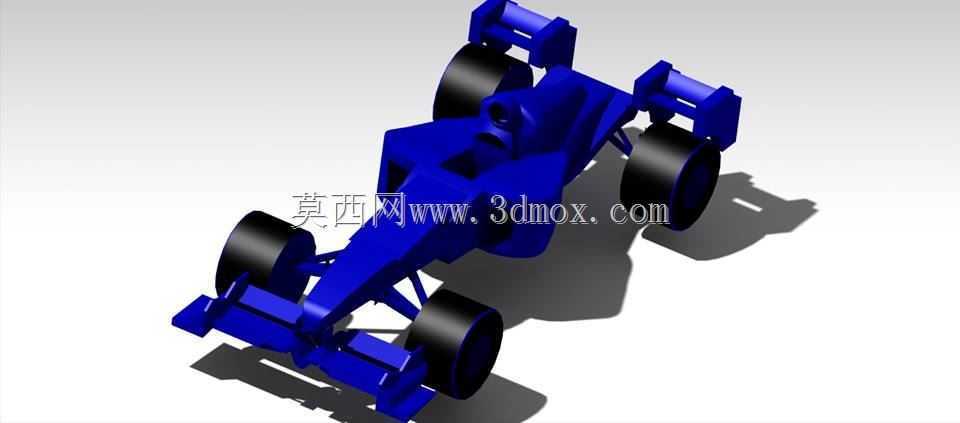

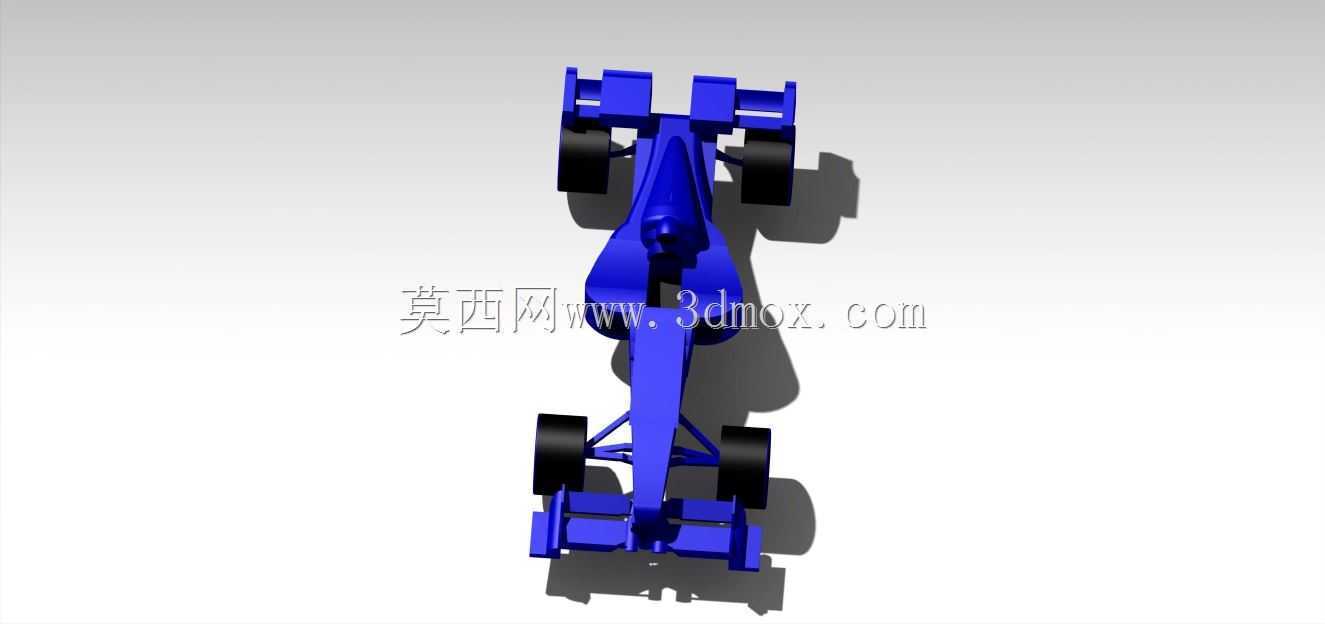

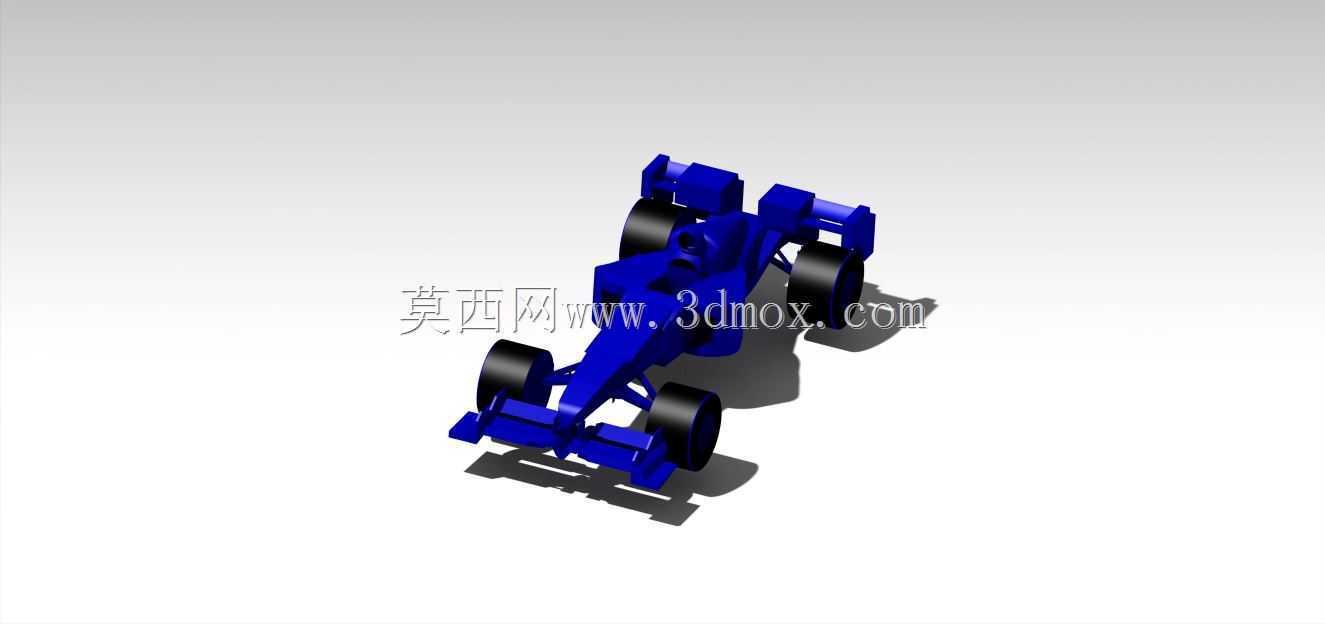

单座方程式F1赛车整车结构三维建模

项目分类:汽车 发布时间:2024-10-08 ID:780678
  • 单座方程式F1赛车整车结构三维建模
  • 单座方程式F1赛车整车结构三维建模
  • 单座方程式F1赛车整车结构三维建模
  • 单座方程式F1赛车整车结构三维建模
  • 单座方程式F1赛车整车结构三维建模

  本次建模的单座方程式竞速赛车,核心面向赛道竞速场景的结构验证与教学演示用途,覆盖高校车辆工程专业赛车结构教学、业余赛车队初期方案验证、竞速类文创内容开发等多个实际应用场景,建模过程完全参照真实方程式赛车的工程逻辑搭建,未做过度艺术化夸张处理,所有结构边界均符合实际赛车的安装与运动要求。

  从实际用途来看,该模型可直接用于赛车总布置方案的初期校核,帮助设计人员快速确认座舱、动力舱、行走机构的相对位置关系,避免后续详细设计阶段出现硬点干涉问题;也可作为空气动力学仿真的基础几何模型,导入仿真软件后直接划分网格开展外流场分析,验证前翼、尾翼、车底扩散器的气流导向效果;同时在职业教育的三维建模教学场景中,该模型可作为复杂曲面建模、装配约束设置的典型教学案例,帮助学员掌握工业级交通工具建模的核心思路。

  功能特性层面,模型完整还原了方程式赛车的核心功能模块:开放式车轮布局完全匹配真实赛车的轮胎运动边界,前轮预留了足够的转向跳动空间,转向过程中不会与前翼、侧箱发生干涉;车身中部的单座座舱区域严格按照人机工程要求设置了乘坐空间边界,可适配常规身高的赛车手乘坐姿态,座舱周边的防滚结构轮廓完整保留,可直接用于后续碰撞安全结构的细化设计;尾部的动力单元区域预留了动力总成、散热系统、传动机构的安装空间,侧箱部位的散热通道轮廓符合气流走向要求,可引导迎面气流穿过散热片为动力系统降温;前后悬架的摆臂、立柱结构均按照真实受力路径搭建,硬点位置符合赛车的悬架几何设定,可直接用于后续的悬架K&C特性分析。

  设计思路上,建模全程遵循从硬点到曲面、从骨架到细节的正向建模逻辑,首先确定整车的轴距、轮距、质心高度等核心硬点参数,搭建整车的线框骨架,所有后续结构均围绕该骨架展开,保证各部件的相对位置精度;车身曲面采用G2连续的曲面搭建方式,前翼的多层翼片、鼻锥的抬升角度、侧箱的收腰造型、尾翼的主副翼角度均参照真实竞速赛车的空气动力学逻辑设置,没有出现违背气流运动规律的突兀造型;车轮部分还原了热熔胎的胎壁弧度、轮毂的辐条造型,轮胎与轮拱的相对位置符合赛车静止与满载状态下的间隙要求;车身尾部的扩散器结构按照文丘里效应的原理设计,通道截面从前往后逐步扩大,可在车底形成低压区提升整车下压力。

  外形尺寸与安装边界方面,模型严格控制整车的外廓尺寸,整车长度符合入门级方程式赛车的尺寸范围,宽度满足开放式车轮的布局要求,高度控制在低风阻的合理区间,所有外凸部件均未超出赛车赛事规则的尺寸边界;各部件的安装接口预留合理,车轮与悬架立柱的安装面、悬架摆臂与车身单体壳的安装点、前后翼与车身的连接结构均按照实际装配要求设置了贴合面,没有出现部件穿插、安装面错位的问题;车身底部的离地间隙按照竞速场景的要求设置,前翼前缘、底盘底板、尾部扩散器的离地高度逐步变化,既保证了高速行驶下的地面效应发挥,也避免了常规赛道起伏情况下的底盘托底风险;座舱内部的方向盘、踏板区域的安装边界清晰,可直接适配标准赛车方向盘、踏板总成的安装尺寸,不需要额外调整结构位置。

  建模过程中对细节结构做了工程化简化,在保证整体结构精度的前提下,省略了部分不影响整体结构验证的微小紧固件、线束结构,既降低了模型的复杂程度,也保留了所有核心结构的工程参考价值,方便不同场景下的使用者根据自身需求做进一步的细化设计。
