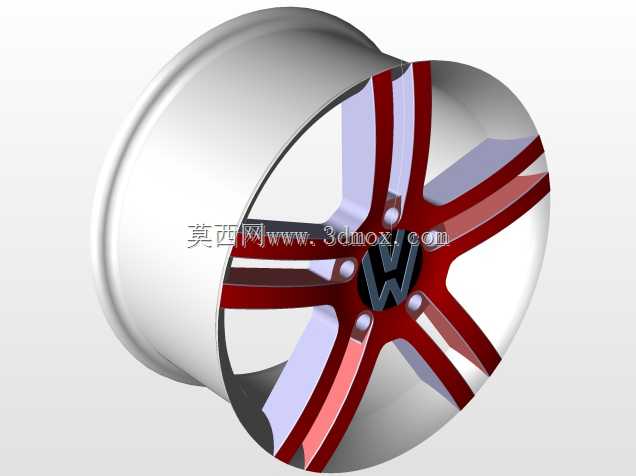

大众车型双色运动款铝合金轮辋结构设计

这款轮辋面向乘用轿车行走系统配套场景设计，主要承担承载整车重量、传递驱动与制动力矩、配合轮胎缓冲路面冲击的核心作用，适配家用轿车的日常铺装路面行驶需求，也可满足轻度运动化驾驶场景的刚度要求。设计初期先明确轮辋的安装边界参数，轮辐安装面的PCD节圆直径、中心孔定位尺寸、螺栓孔数量与孔径完全匹配对应车型的转向节安装法兰，确保装车后轮辋回转中心与车轴轴线完全重合，避免高速行驶出现径向跳动。轮辋主体采用铝合金材质的结构设计思路，轮辋桶身采用等强度变截面设计，靠近胎圈座的位置做局部加厚处理，既保证轮胎安装后的密封可靠性，也能在轮胎受侧向力时提供足够的支撑刚度，避免胎圈脱开的风险。轮辐部分采用五组双辐条的布局，每组辐条做双色分色处理，辐条背面做掏空减重设计，在保证辐条抗弯、抗扭刚度满足1.6倍满载轴荷冲击要求的前提下，尽可能降低轮辋的非簧载质量，提升整车悬挂的响应速度。轮辋的中心盖位置预留品牌标识安装位，辐条与轮辋桶身的过渡位置做圆弧倒角处理，避免应力集中导致的疲劳开裂，同时轮辐表面的造型做流线型优化，行驶过程中可以引导气流穿过辐条间隙，对刹车卡钳起到辅助散热的作用。设计过程中重点校核了轮辋的偏距参数，确保装车后轮胎与翼子板、悬挂摆臂、刹车卡钳之间留有足够的安全间隙，不会在转向极限位置、悬挂最大压缩行程时出现运动干涉。轮辋的气门嘴安装孔设置在相邻两组辐条之间的桶身位置，避开辐条的应力集中区域，同时方便后期充气操作。胎圈座的轮廓尺寸严格匹配对应规格的子午线轮胎，安装斜面的角度、表面粗糙度都满足轮胎装配的密封要求，轮缘部分做凸起加强设计，在轮胎受侧向载荷时可以牢牢卡住胎圈，避免轮胎脱圈引发安全风险。
