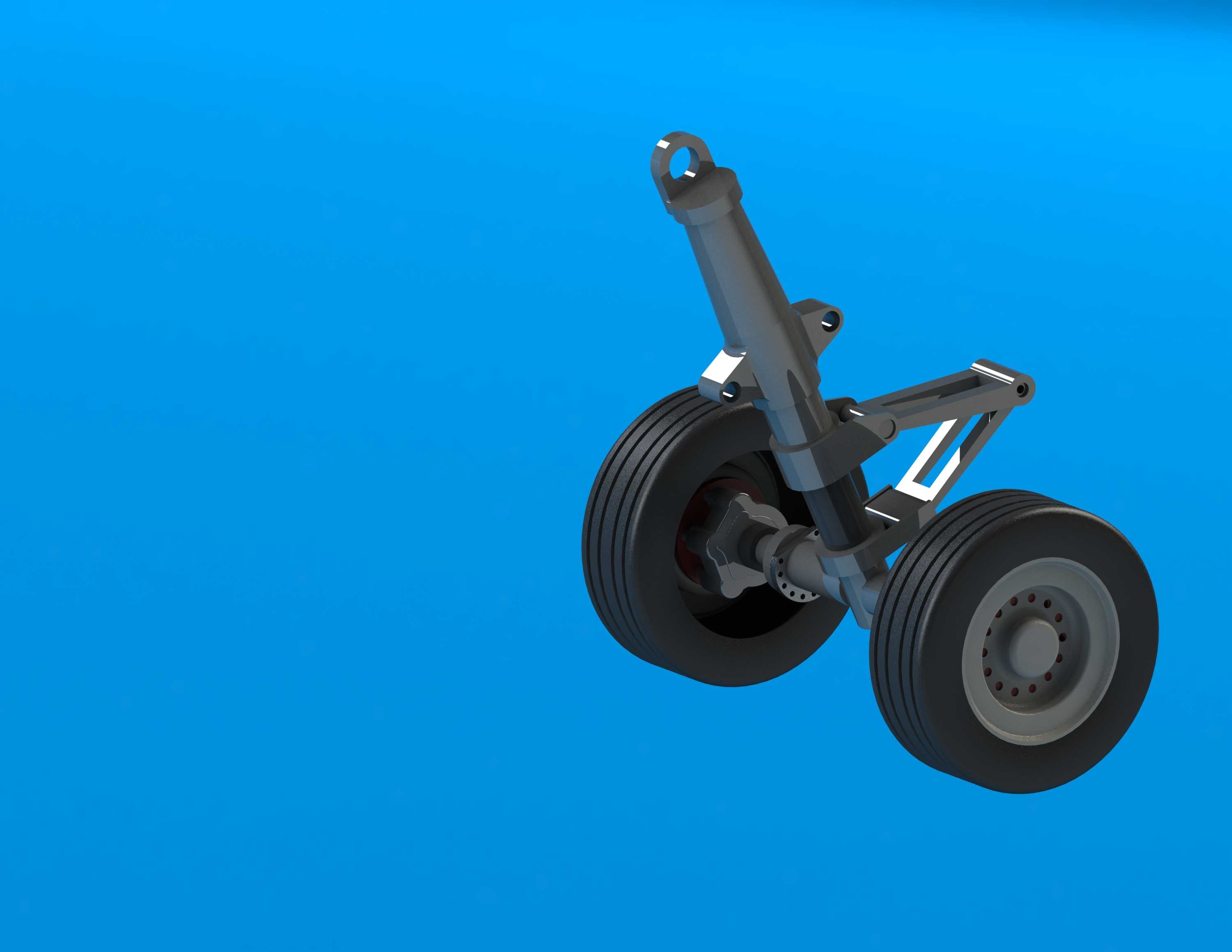

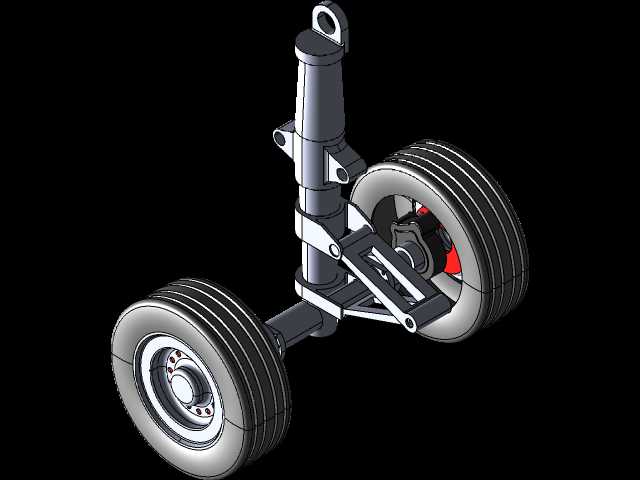

双轮式航空起落架结构设计方案

在民用及通用航空飞行器的地面运行环节，起落架是承担整机载荷支撑、地面滑跑导向、着陆冲击缓冲的核心承力部件，这套双轮构型的起落架结构，适配中小型固定翼飞机的主起落架安装需求，可覆盖起飞滑跑、着陆接地、地面滑行、停机驻留全工况的载荷传递要求。从结构功能拆分来看，整套部件包含减震支柱、扭力臂、轮轴组件、双机轮总成、安装铰接座几个核心模块，减震支柱采用油气混合缓冲的设计思路，内部集成阻尼孔与高压气腔，着陆瞬间可将垂直方向的冲击动能转化为油液阻尼热能与气体压缩势能，避免冲击载荷直接传递至机身主结构，同时可吸收滑跑过程中跑道面不平带来的高频振动，降低机身结构的疲劳损伤风险。双轮布局的设计，一方面可分散单轮对跑道面的压强，适配等级稍低的硬化跑道起降需求，另一方面单轮爆胎工况下仍可保留部分支撑能力，降低地面运行的安全风险；扭力臂组件用于约束减震支柱内外筒的相对转动，保证机轮始终保持顺航向的姿态，避免滑跑过程中出现轮组摆振的问题，同时可传递机轮刹车带来的扭矩载荷。安装边界层面，上部铰接座设置有标准的耳片连接接口，可直接对接机身起落架舱的承力梁结构，铰接点的位置匹配起落架收放机构的运动轨迹，不会在收放过程中与舱门、周边结构产生运动干涉；轮轴的同轴度公差控制在0.02mm以内，保证双轮转动过程中无偏磨、无额外滚动阻力，机轮内部预留了刹车组件的安装空间，可适配盘式刹车结构的装配需求。设计过程中针对不同工况的载荷做了分级校核：着陆冲击工况下，支柱可承受2.5倍整机着陆重量的垂直载荷，滑跑转弯工况下，侧向载荷传递路径经过扭力臂、支柱筒身最终传递至机身铰接点，所有承力部位的应力均控制在航空高强度合金钢的许用应力范围内，同时兼顾了结构减重需求，非承力区域做了局部挖空设计，在保证结构强度的前提下尽可能降低部件自重，减少飞行过程中的无效载荷。日常地面维护场景下，该结构的注油嘴、充气接口均设置在可达性较好的位置，无需拆解主体结构即可完成缓冲支柱的油液补充、气压校准以及轮组轴承的润滑保养，降低航线维护的操作难度与耗时。
