支架浮动螺母盖级进冲压模具结构

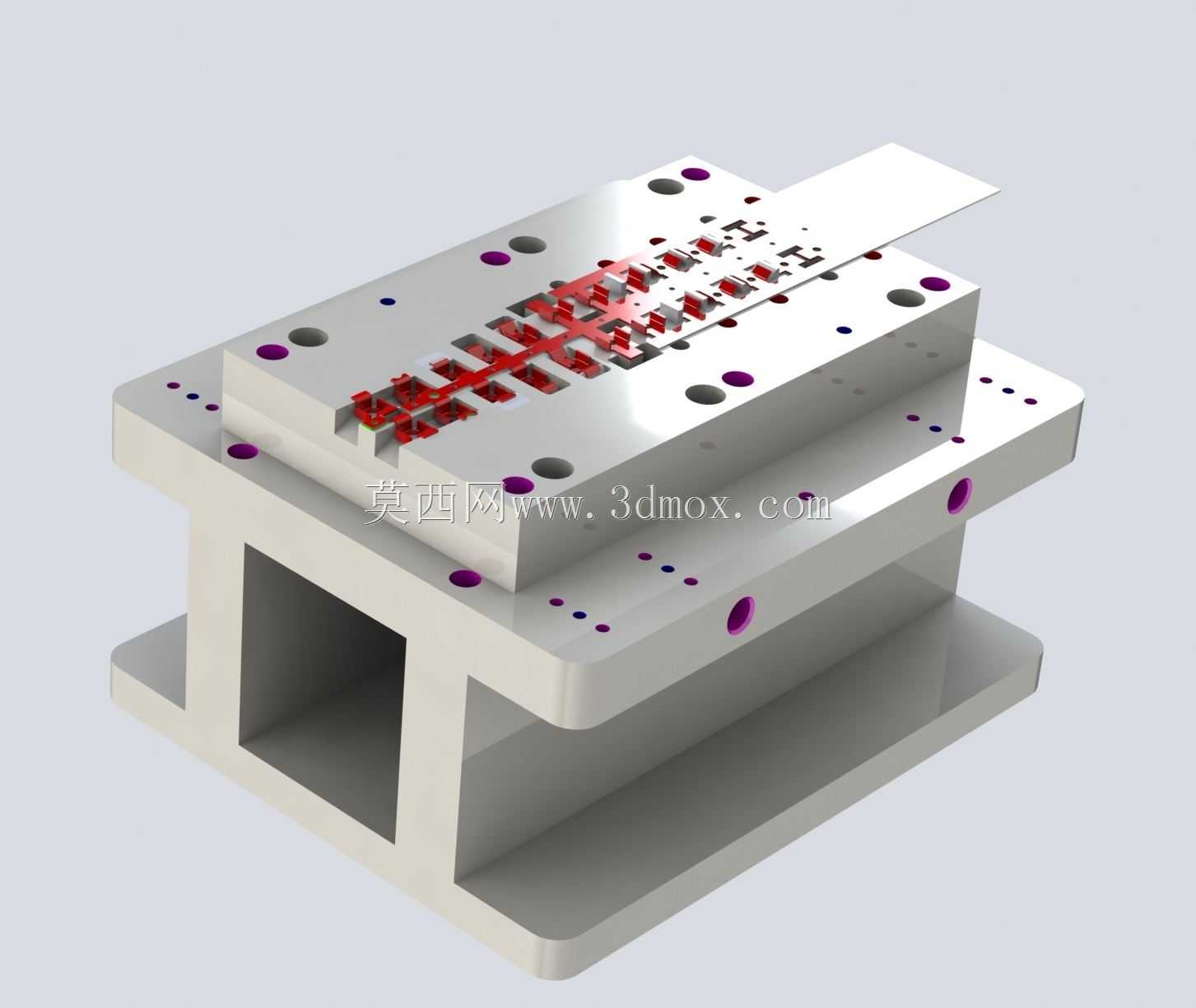

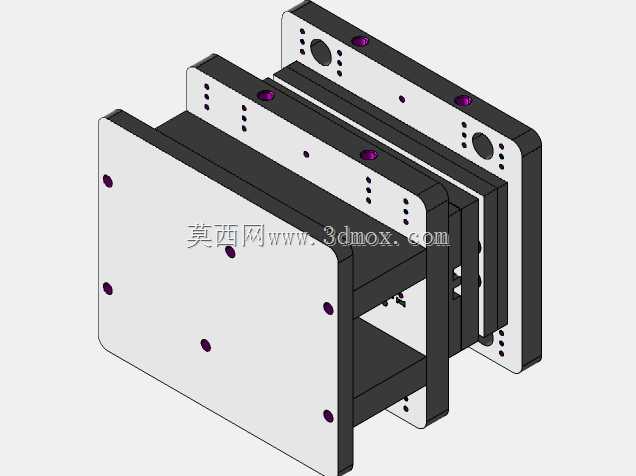

这套模具针对支架类浮动螺母盖零件的批量冲压生产设计，适配高速冲床的连续冲压工况，在电子接插件、小型五金结构件的生产场景中应用广泛，这类螺母盖多用于线路板固定、小型设备内部支架的螺纹连接部位，需要兼顾冲压成型后的尺寸一致性与安装适配性，避免后续装配出现螺纹对位偏差、安装孔位错位的问题。从结构布局来看，模具采用多工位叠层式模板设计，依次排布冲导正孔、冲裁外形、压型、精修、落料的工位，各工位之间通过导正销实现料带的精准送料定位，模板间采用独立导柱导向，保证上下模合模时的同轴度误差控制在微米级，避免长期冲压后出现模板偏移导致的零件毛刺过大、尺寸超差问题。设计过程中优先考虑了料带的排样利用率，通过错位排样的方式将条料利用率提升至较高水平，同时在易磨损的冲裁工位镶嵌硬质合金镶块，无需整体更换模板即可快速维修更换易损件，降低生产维护成本。模具的安装边界适配常规25吨-45吨的开式可倾压力机，上下模座的安装槽尺寸符合行业通用的压板固定规格，模架采用标准后侧导柱模架，无需额外定制安装接口即可直接上机使用。浮料销的排布沿料带送进方向均匀设置，保证料带在各工位之间送进时无卡滞、无变形，针对螺母盖的浮动结构特征，在成型工位设置了弹性卸料与顶出结构，避免零件成型后卡滞在型腔内，保证连续冲压的节拍稳定性。各模板的厚度根据受力情况做差异化设计，冲裁工位对应的垫板采用淬火处理，承受冲裁时的瞬时冲击力，避免长期冲压导致模板凹陷变形，卸料板采用弹性元件提供均匀的压料力，防止冲压过程中料带翘曲影响成型精度。针对零件上的多个安装小孔，冲孔凸模采用快换结构设计，出现崩刃、磨损时可快速拆卸更换，减少停机维护时间，同时在对应凹模位置设置了废料漏料孔，保证冲孔废料顺畅排出，避免废料堆积导致的凹模涨裂问题。
