涵道式涡轮动力风扇结构设计

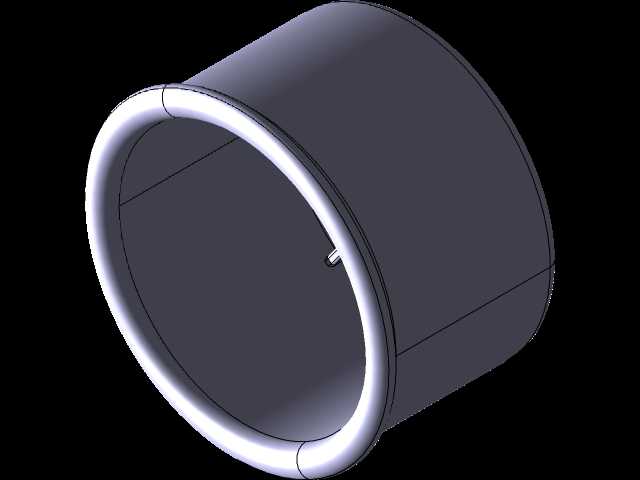

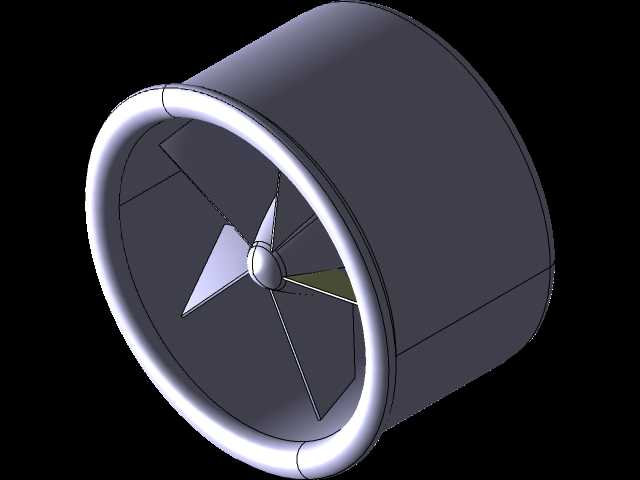

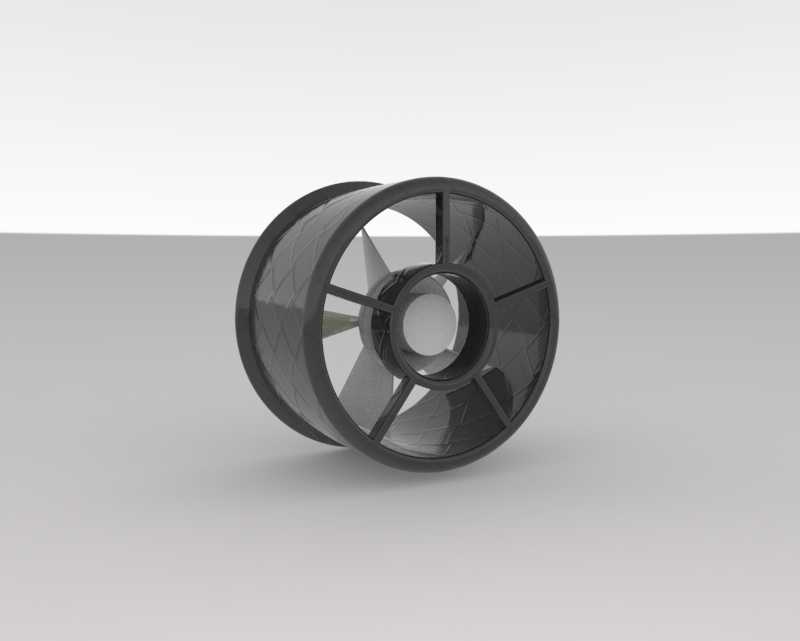

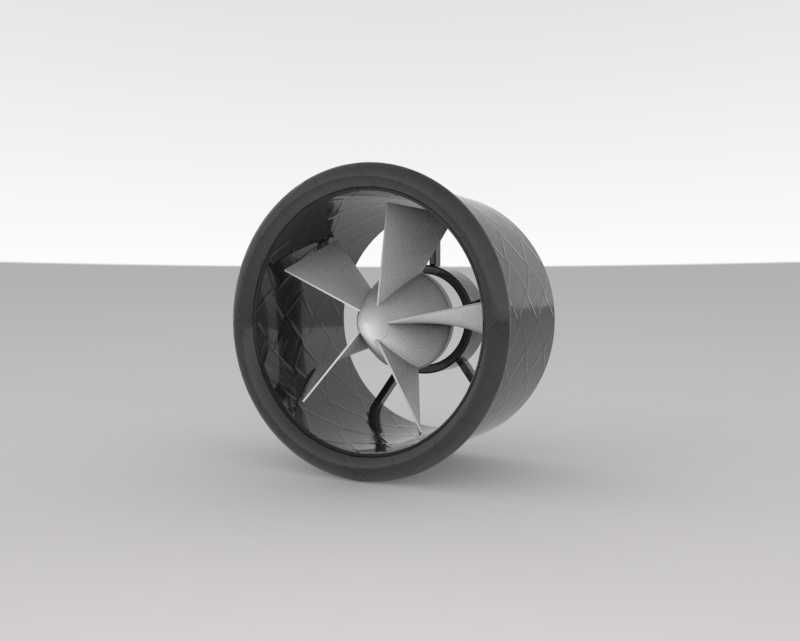

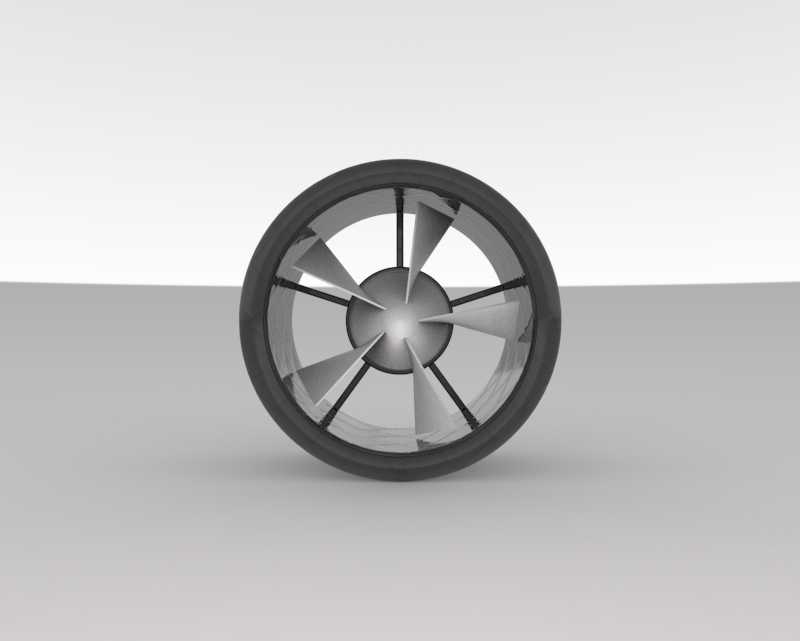

这款涵道式涡轮风扇的设计核心围绕RC模型动力场景展开，适配小型电动航模、竞速类模型飞行器的动力需求，区别于外露式螺旋桨，涵道结构的包裹式设计能大幅降低桨叶尖端的气流紊流损失，提升动力转化效率，同时避免高速旋转桨叶外露带来的磕碰损伤风险，在室内航模、小尺寸固定翼模型、涵道竞速无人机这类对动力密度、运行安全性有较高要求的场景中适配性极强。从结构设计逻辑来看，整体采用一体化涵道壳体搭配内置多叶涡轮转子的布局，壳体的内壁曲面经过流道优化，入口处做了圆弧导角处理，能引导气流平顺进入转子区域，减少进气端的气流分离损失；出口段做了微收敛设计，可提升喷出气流的流速，强化单位功率下的推力输出表现。转子部分采用大后掠角叶片设计，叶片沿轮毂周向均布，叶型截面沿径向做了扭转变距处理，匹配不同半径位置的线速度差异，让整个叶展范围内的气流攻角保持在高效区间，避免局部失速带来的效率下降与异常振动。轮毂中心预留了标准电机安装位，适配常规4000级外转子无刷电机的安装尺寸，安装止口的同轴度公差控制在0.02mm以内，保证转子旋转时的动平衡精度，降低高速运转下的振动噪音。涵道壳体的外壁设置了三处周向均布的安装凸耳，凸耳上预留标准安装孔位，可直接通过螺丝固定在模型的机身动力舱内，安装边界的尺寸适配多数常规涵道航模的动力舱预留空间，不需要额外做结构修改即可完成装配。设计过程中充分考虑了实际使用的维护需求，涵道壳体采用分体式卡接结构，不需要完全拆解机身即可快速取出转子组件，清理桨叶上附着的灰尘、杂物，避免长期使用后杂物堆积破坏转子动平衡。流道设计阶段通过气流走向模拟验证，确认在额定转速下，整个涵道内部的气流流速分布均匀，没有明显的低速涡流区，推力输出的线性度表现优异，在模型做机动动作、油门快速变化时，动力响应无明显迟滞，不会因为气流扰动出现推力突降的问题。叶片与涵道内壁之间的间隙控制在0.3mm，既避免高速旋转时叶片与壳体内壁发生刮蹭，又尽可能减少叶尖间隙的气流泄漏，最大化提升动力效率。
