无人机用导管式轴流通风动力装置结构

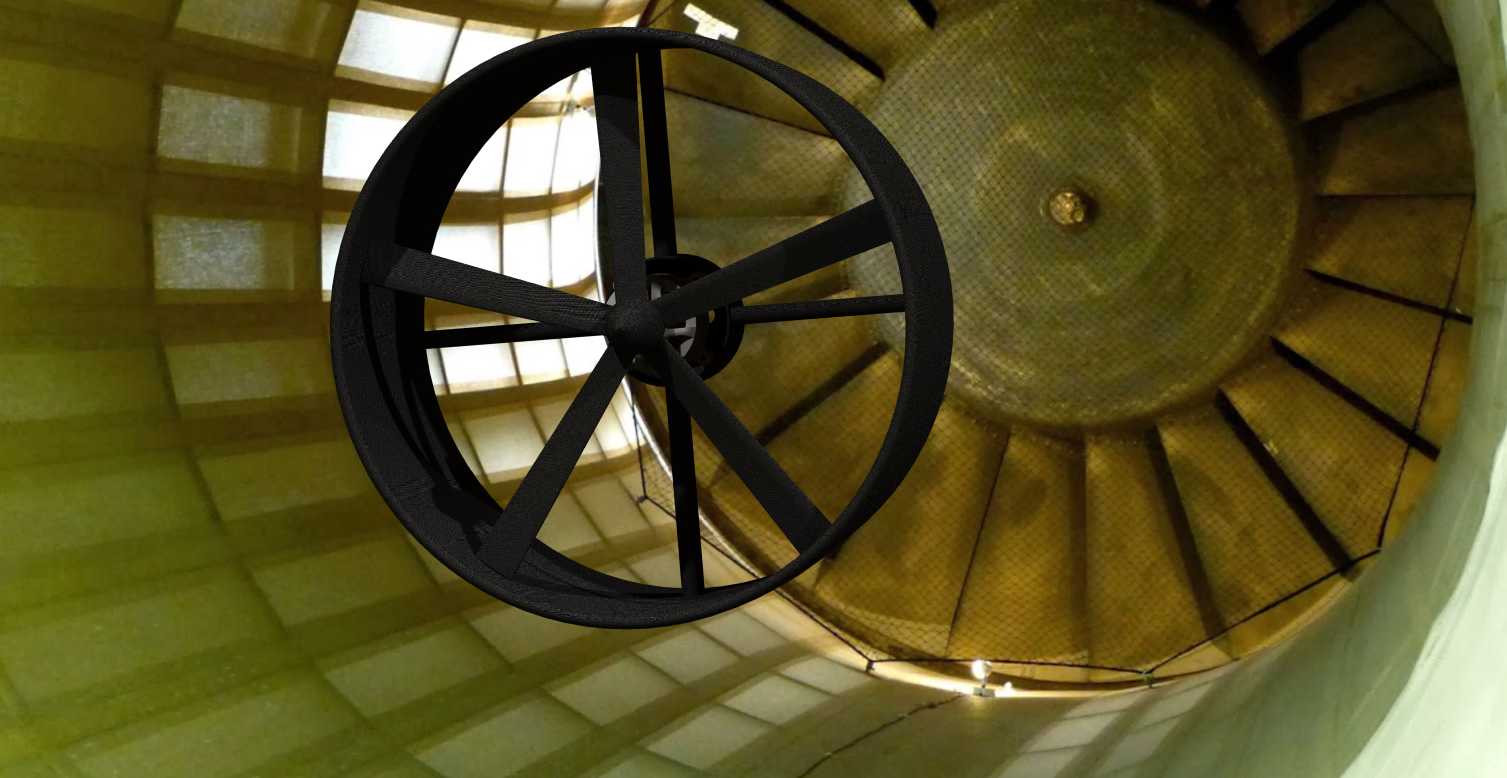

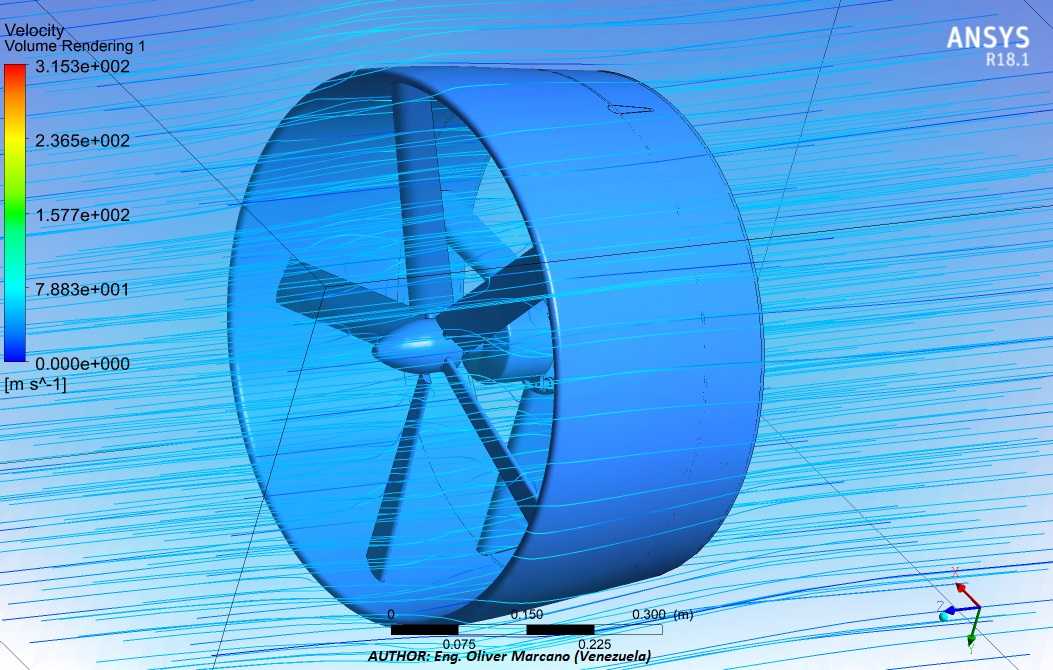

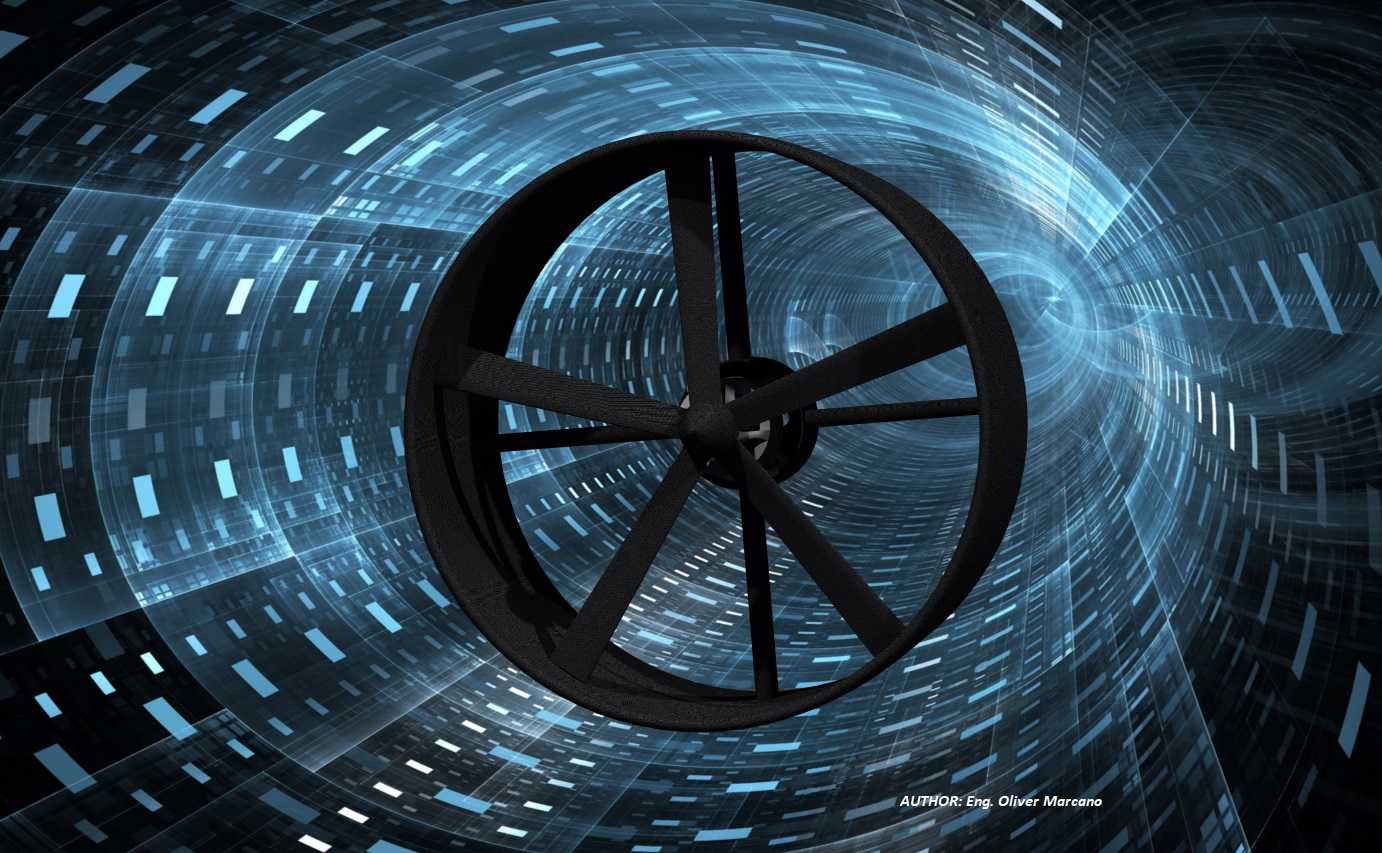

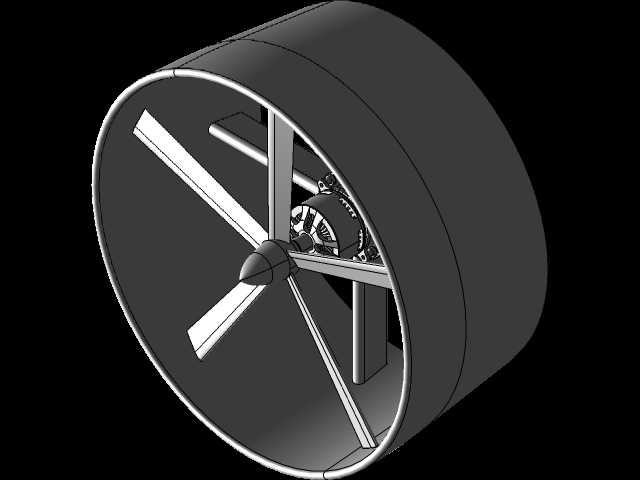

这款导管式轴流通风动力结构，在小型无人飞行器动力系统、密闭空间定向通风、狭长管道内气体输送场景中都有适配空间，区别于开放式轴流扇，其环形外壳既承担气流整流的作用，也为内部动力组件提供安装支撑与防护边界。从结构设计逻辑来看，环形风道的内壁型线经过顺滑过渡处理，能够减少风叶旋转时的叶尖涡流损耗，相比同功率无外罩的轴流扇，其静压效率有明显提升，在需要克服一定管路阻力的送风场景下，输出风量的衰减幅度更小。内部支撑采用十字形辐条结构将动力安装座与环形外壳连为一体，辐条的截面做了翼型修型，尽可能降低支撑结构对出风气流的阻挡与扰流影响，避免气流经过支撑后产生紊流带来额外的气动噪声与效率损失。风叶采用大安装角的宽弦叶片设计，叶根与轮毂做了圆弧过渡，减少应力集中的同时，优化了轮毂区域的气流导入状态，轮毂前端的整流帽为流线型构型，能够引导来流平滑进入叶道，避免前端气流滞止带来的进气损失。安装边界上，环形外壳的两端为等直径圆柱面，可直接对接同管径的通风管路，或作为无人机涵道动力的安装基体，外壳的圆柱面可通过卡箍、法兰压片等标准紧固件实现固定，不需要额外设计复杂的转接支架，适配常规的管路安装标准。动力安装座位于十字辐条的中心交汇位置，预留了电机安装的定位止口与螺丝孔位，可适配常规规格的外转子无刷电机，安装座与辐条的连接位置做了加厚处理，能够承受风叶高速旋转带来的振动载荷，避免长期运行出现结构疲劳开裂。在实际应用中，该结构如果作为管道通风部件使用，可直接嵌入通风管路中段，不需要额外设置导流装置，气流经过风叶加压后沿环形风道轴向送出，送风方向集中，扩散损失小；如果作为无人机的涵道动力单元，环形外壳还能起到隔离风叶与外部障碍物的作用，提升低空飞行时的安全性，同时涵道效应能够额外提升一定的推力输出，同等功率下比开放式螺旋桨的推力表现更优。设计过程中对风叶与风道内壁的间隙做了严格控制，间隙过大会导致叶尖回流损失增加，间隙过小则容易因为加工装配误差或者运行振动出现风叶刮蹭内壁的问题，最终预留的间隙值兼顾了加工公差适配与气动效率要求。十字辐条的排布角度也经过考量，避开了风叶通过频率的共振区间，降低运行时的结构振动幅度，提升整体运行的稳定性。
