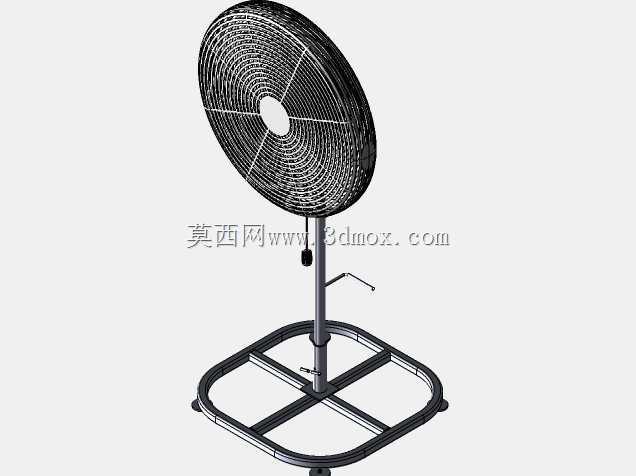

30寸支架式防爆工业落地通风扇结构

这款防爆落地扇的结构设计完全围绕易燃易爆危险作业场景的通风需求展开，针对存在易燃蒸汽、气体、粉尘的I类、II类危险作业区域，从核心部件到外围结构都做了风险规避设计，避免设备运行过程中产生引燃风险。从结构布局来看，设备采用方形钢制落地底座，十字交叉的支撑筋搭配圆角外框，既保证了放置的稳定性，避免设备运行振动带来的滑移、倾覆风险，也减少了尖锐边角对作业人员的磕碰隐患，立柱采用单杆升降结构，可根据作业区域的通风高度需求调整扇头位置，适配不同点位的冷却送风需求。扇头部分采用无火花铝质叶片，运行过程中即使叶片意外触碰护网也不会产生摩擦火花，从根源上降低引燃风险，配套的热保护装置可在电机过载、过热时自动切断供电，避免电机温度过高带来的安全隐患，电机采用免维护密封结构，适配多粉尘、高湿度的恶劣作业环境，减少日常运维的工作量。护网采用耐腐蚀耐冲击的材质制作，可承受一定程度的外力碰撞，避免异物侵入扇叶区域引发故障，底座支架采用重型镀锌钢材质，具备优秀的防锈抗腐蚀能力，可在化工车间、仓储区域、油气作业站点等复杂环境下长期使用。设备的送风直径为30英寸，可实现大流量空气输出，能够为作业点位提供高效的局部冷却通风，快速置换区域内的滞留危险气体，降低易燃易爆物质的局部积聚浓度。供电部分配套专用防爆电缆与防爆插头，可直接对接对应规格的防爆插座，接线部位做密封隔爆处理，避免电路接通、断开瞬间产生的电弧外泄，不同电压规格的机型匹配对应等级的防爆插头，避免错接带来的安全隐患。设备可实现68度俯仰角度调整，转速为1725RPM，可根据实际通风需求调整送风方向，覆盖更大的作业区域，整体结构的安装边界清晰，底座占用地面空间规整，无需复杂的固定工序，放置在平整地面即可投入使用，适配临时作业点位、固定通风工位等多种使用场景。
