3D打印用圆边快装扶手夹持结构

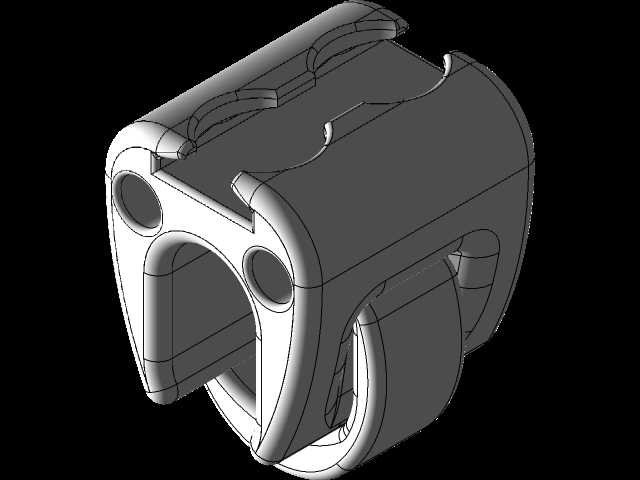

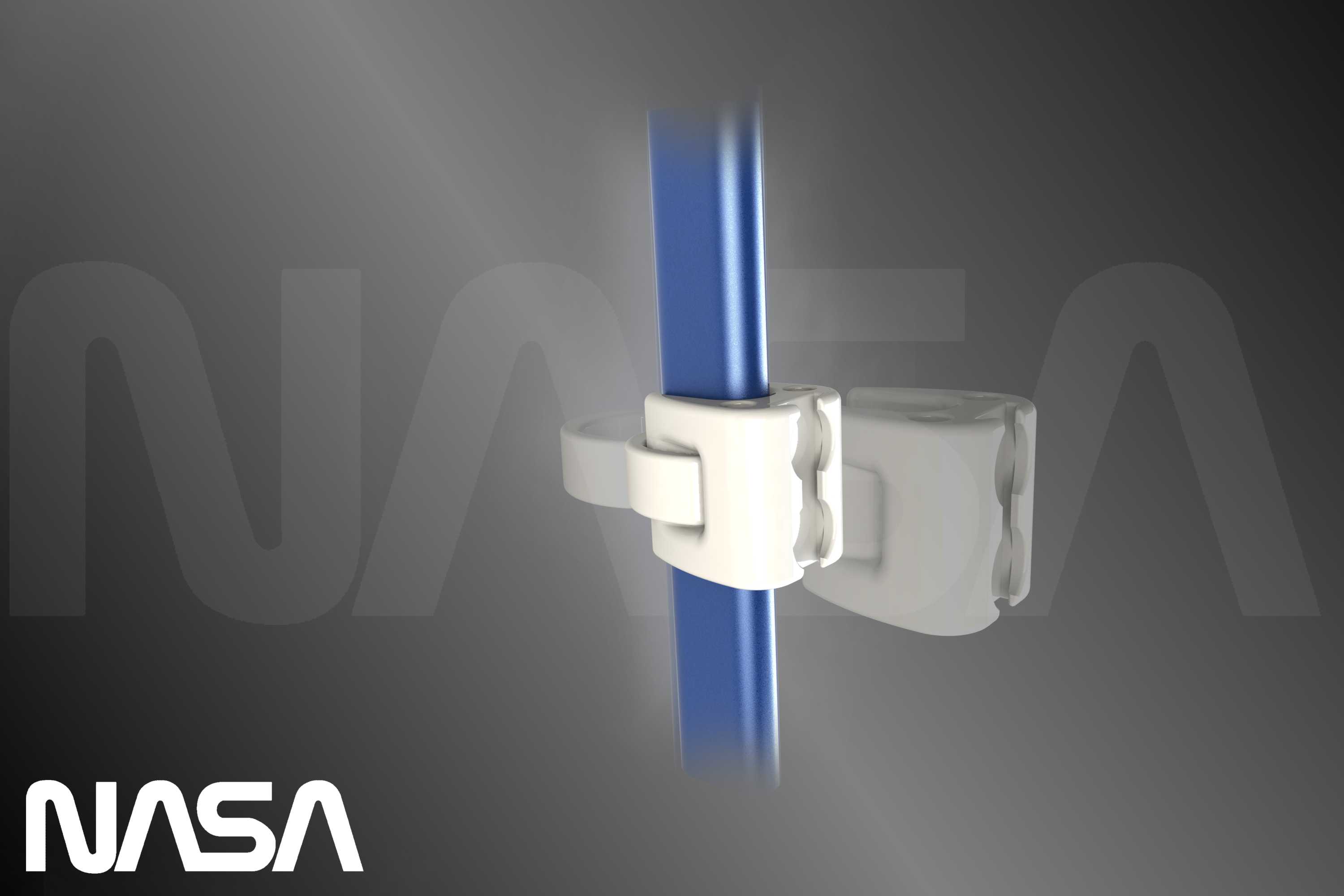

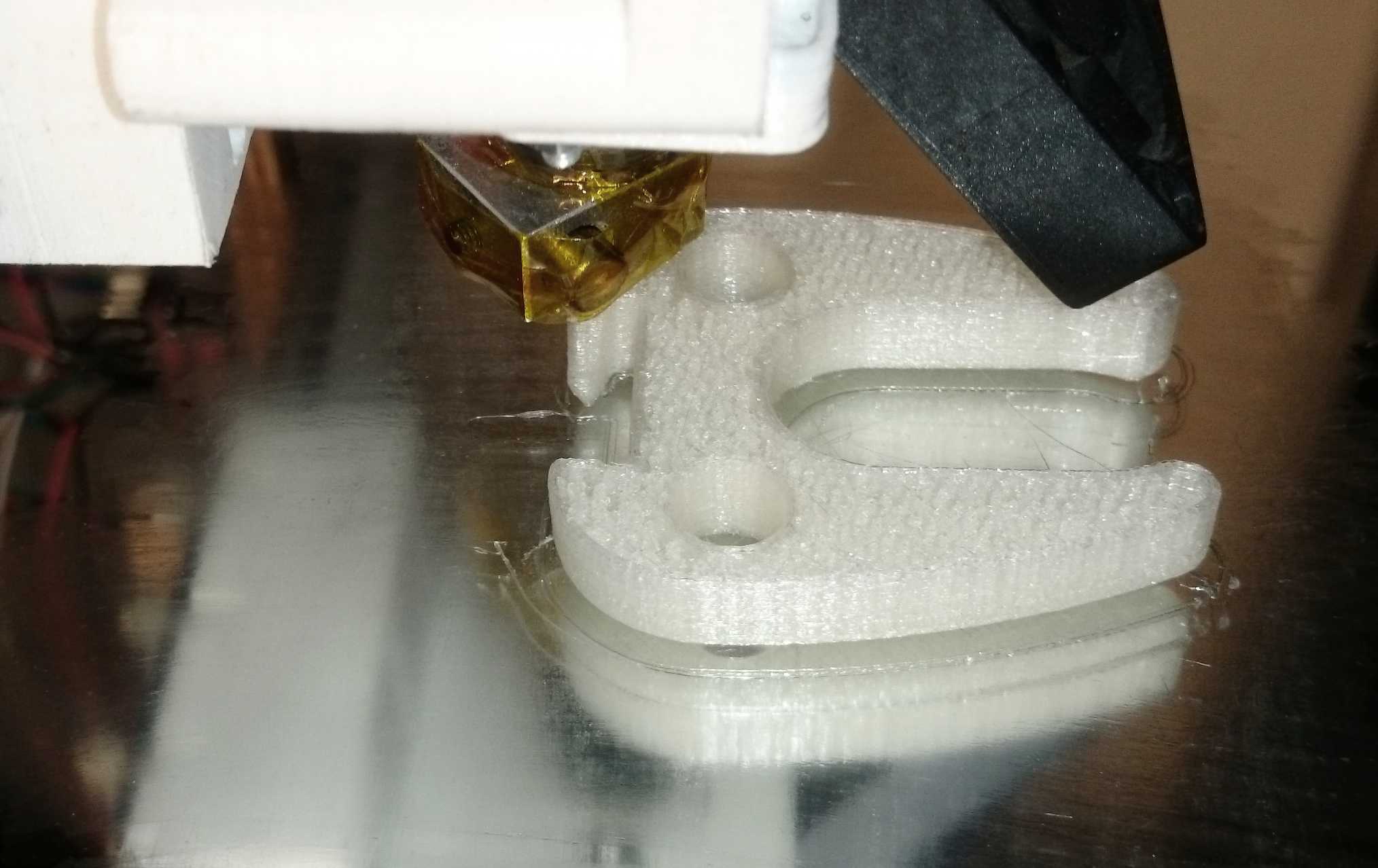

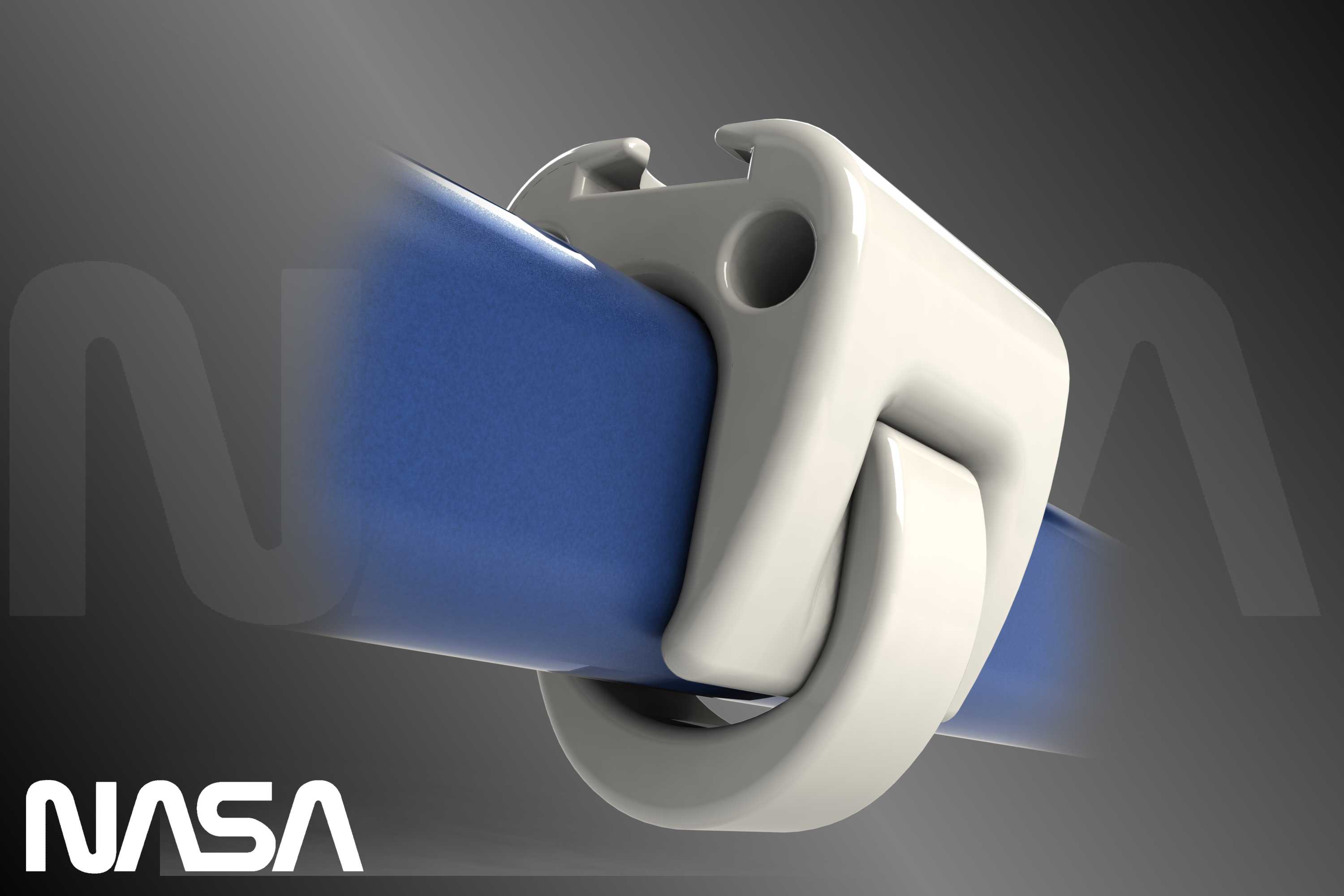

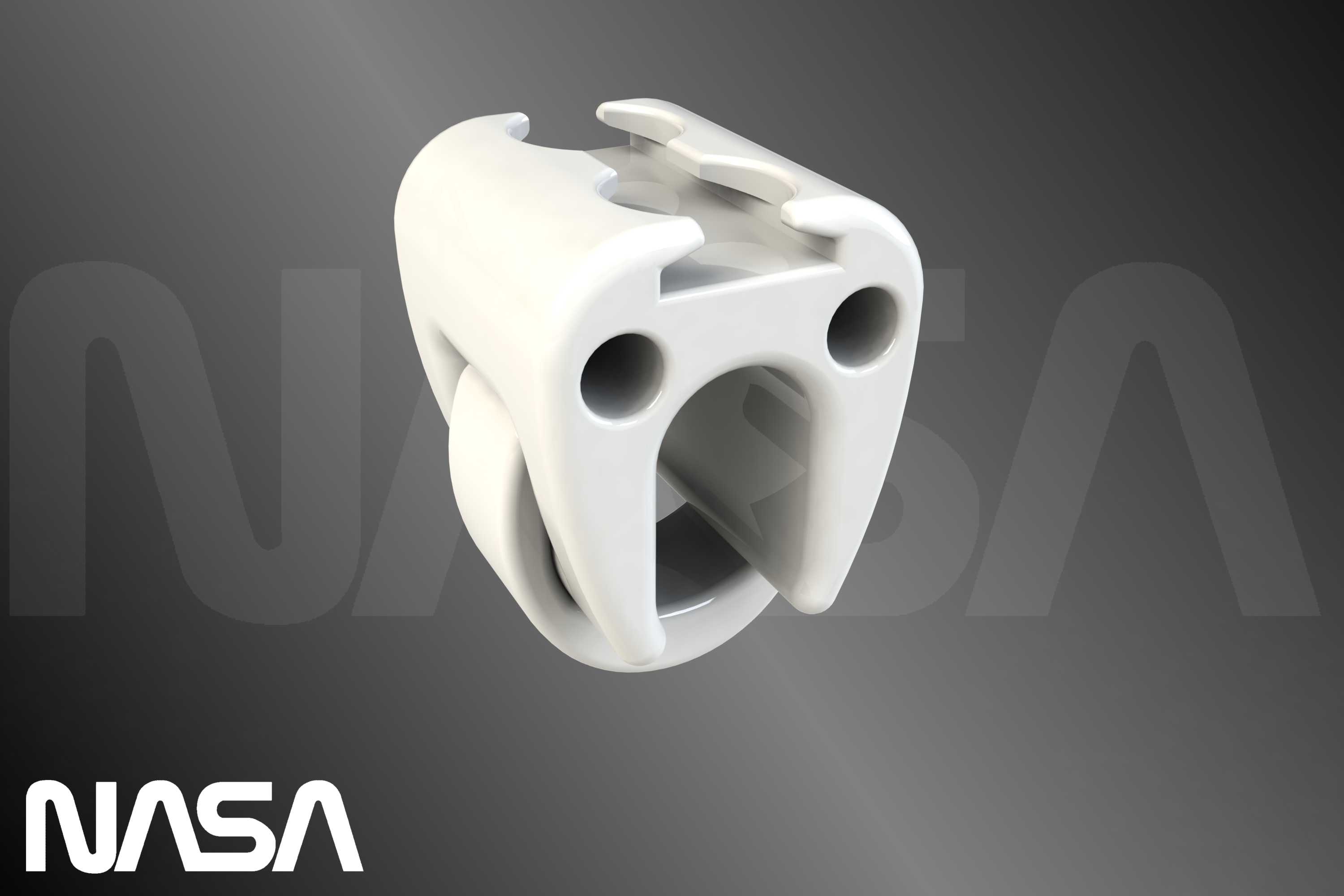

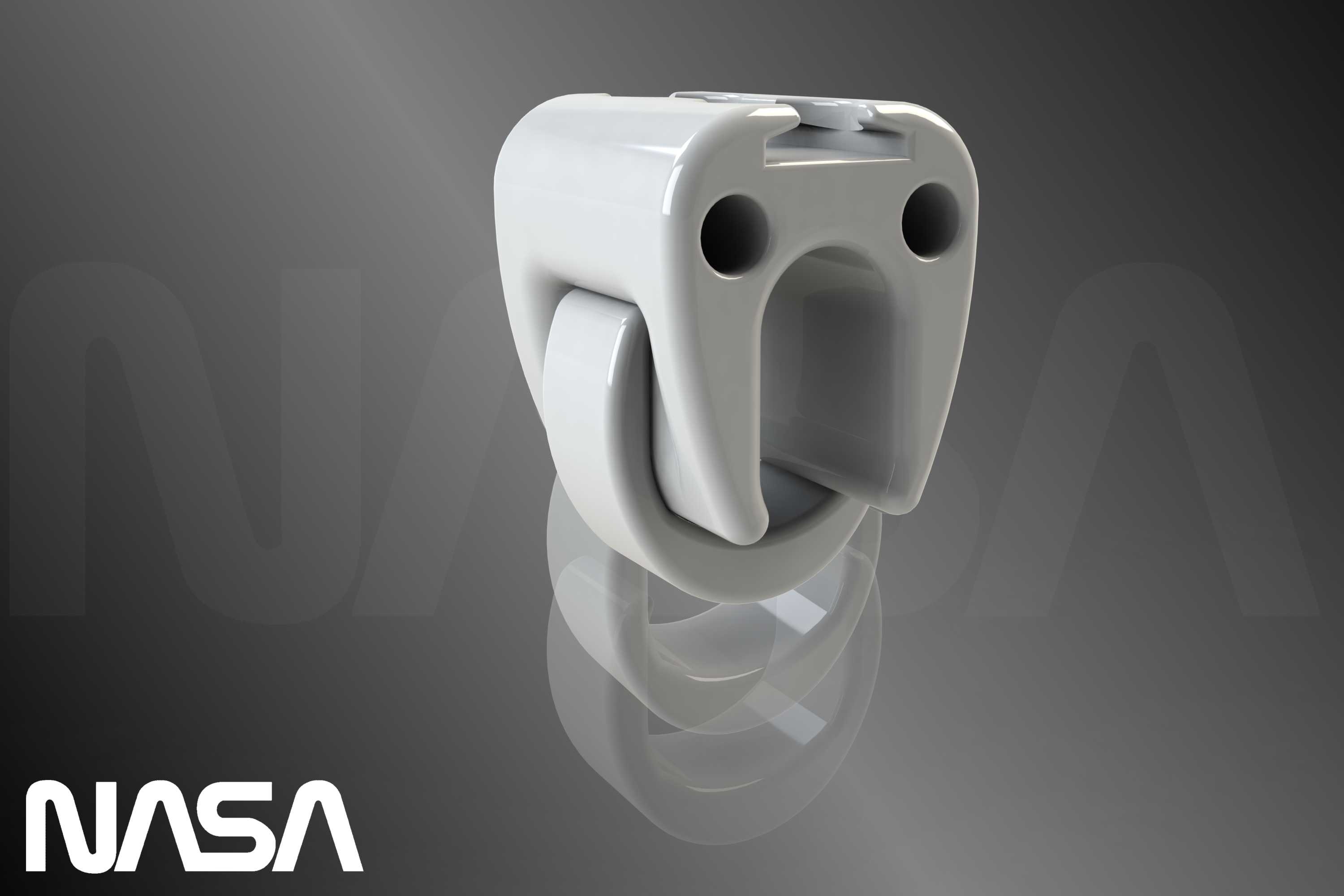

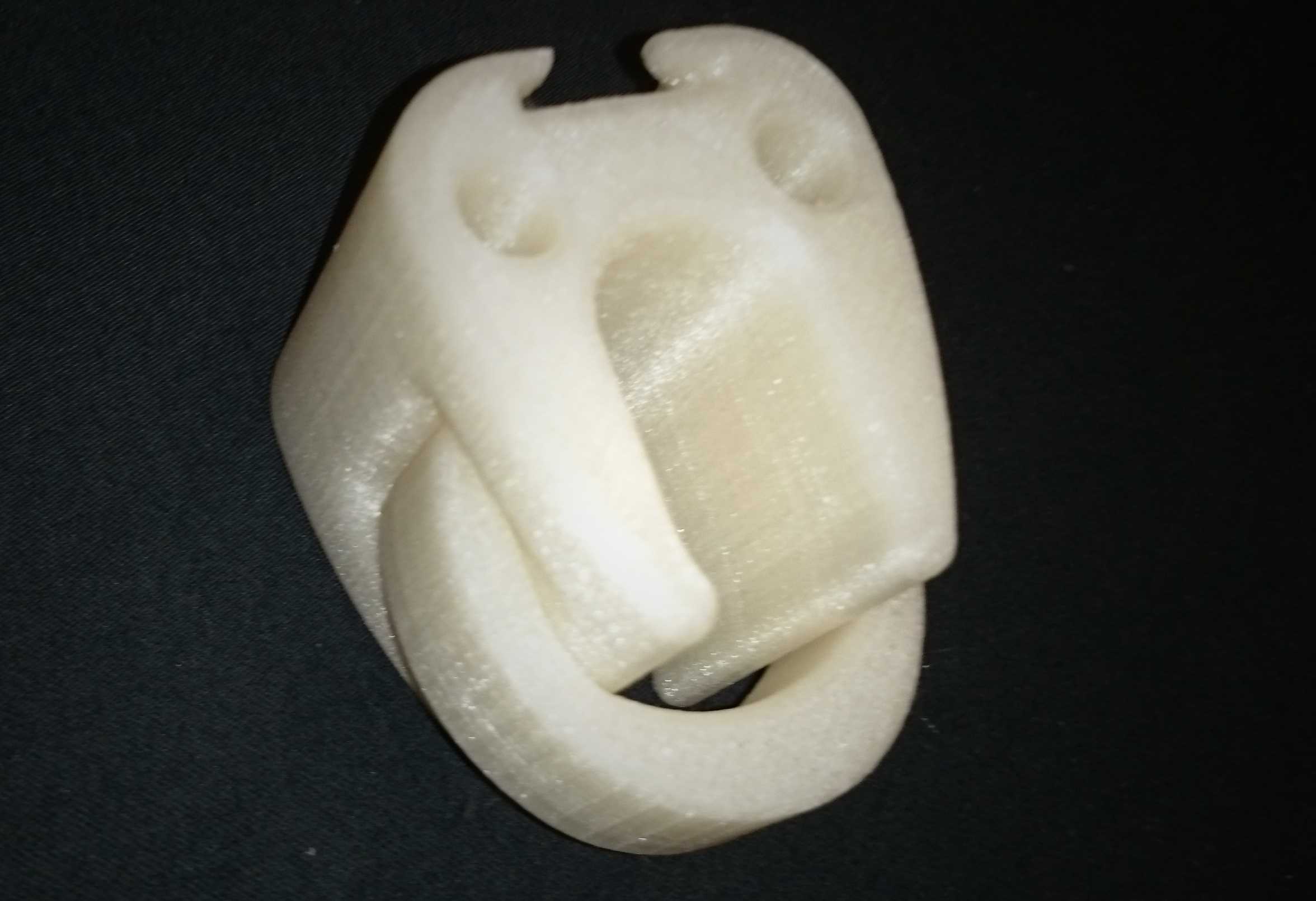

这款夹持结构最初是针对桌面级FDM打印设备的外置扶手装夹需求开发，日常在设备运维、耗材更换、打印头校准等操作场景中，操作人员常需要临时扶持设备侧方的走线架、耗材导架或者小型辅助工装，原有设备外壳没有预留对应的握持点位，临时捆扎的固定件不仅容易滑脱，还会刮蹭设备外壳的喷塑层。设计时首先摒弃了尖锐棱角的构型，所有外边缘都做了R2以上的圆角过渡，一方面避免操作人员扶持时被锐边划伤，另一方面能减少3D打印过程中的应力集中，降低打印冷却阶段的翘曲变形概率，尤其是PLA材质打印时，尖角位置很容易因为冷却收缩出现层间开裂，圆边处理能大幅提升打印成品的结构强度。结构上采用两瓣式卡扣拼接设计，不需要额外的紧固件就能完成自身组装，两个对称布置的圆柱通孔是核心的受力优化设计，孔位沿着夹持受力的方向排布，能把夹持时产生的局部应力沿着孔周均匀分散到整个夹体上，避免夹持力过大时夹体出现断裂，同时通孔设计能减少打印时的耗材用量，缩短打印耗时，在常规0.2mm层厚、20%填充的打印参数下，整体打印时长能控制在40分钟以内，完全满足桌面级设备快速打样、即时使用的需求。安装边界上，夹体的内圈夹持面做了0.3mm的过盈余量，适配直径20-22mm的圆管类扶手杆件，安装时只需要将两瓣结构对准卡入杆件，依靠自身卡扣的预紧力就能完成固定，不需要额外涂胶或者打螺丝，后期需要调整扶手位置或者拆卸时，直接掰开卡扣就能取下，不会在杆件表面留下压痕或者胶印。夹体顶部预留的两个安装孔可以用来固定小型辅助配件，比如理线夹、温度传感器支架、小型LED补光灯等，拓展性较强，除了3D打印机本身的扶手装夹外，也可以用在桌面管线固定、小型设备侧装扶手、DIY工作台的临时挂点等场景。设计过程中特意将两瓣结构的拼接面做了1度的拔模斜度，打印时不需要添加支撑就能直接成型，拼接处的卡扣配合面做了0.15mm的间隙预留，既保证卡扣卡入后不会松脱，又不会因为间隙过小导致拼接时需要过度用力造成卡扣断裂。整体结构没有复杂的曲面或者薄壁结构，最小壁厚控制在2.5mm以上，即使是入门级的3D打印机也能稳定打印出合格的成品，不需要做后期的打磨或者修整，打印完成后去除底部的支撑 raft 就能直接组装使用。夹持受力测试中，在夹体上挂载5kg的重物持续24小时，夹体没有出现形变或者卡扣松脱的情况，完全满足日常操作时的扶持受力需求，两个圆柱孔还可以作为穿线孔使用，需要在扶手上布置走线时，线材可以直接从孔中穿过，避免线材外露杂乱。
