FDM工艺镂空晶格结构坡跟女鞋设计

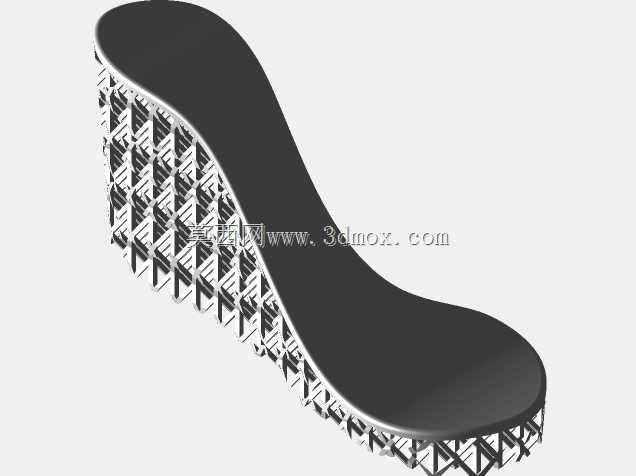

　　这款坡跟鞋的结构设计完全围绕FDM熔融沉积成型的工艺特性展开，区别于传统鞋履的拼接制造逻辑，整体采用一体化成型思路，省去了传统制鞋过程中鞋跟与鞋面的粘接、缝线工序，从结构根源上规避了不同材质拼接带来的开胶、脱层失效风险。设计初期首先明确了穿戴场景的核心边界：日常室内轻量穿戴场景下，鞋体需要承受的垂直静载荷约为人体体重的1.2倍，侧向扭转载荷不超过垂直载荷的30%，因此在结构选型上没有采用实体填充的坡跟结构，而是选用了交叉编织的晶格单元作为鞋跟与鞋身侧围的支撑结构，这类晶格单元的单杆直径控制在1.8mm-2.2mm区间，既能够满足FDM工艺无支撑打印的成型要求，避免打印过程中出现悬垂面塌边、拉丝的问题，又能通过晶格的有序排列实现载荷的均匀分散。

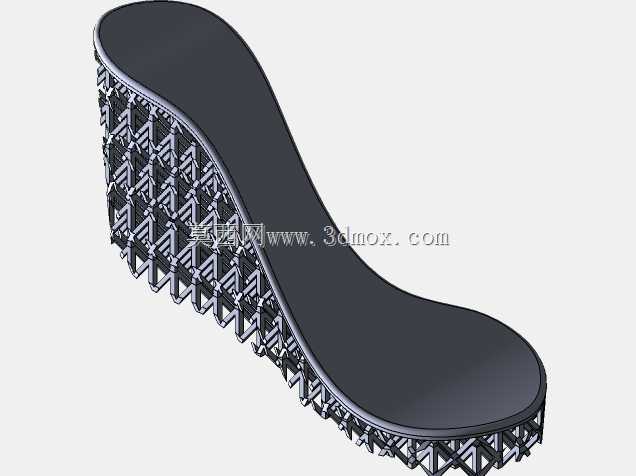

　　从结构受力路径来看，人体脚掌的压力首先作用于鞋床的实体曲面层，这部分曲面做了2mm的等厚实体设计，表面贴合人体脚掌的自然弧度，足弓位置做了3mm的凸起支撑，匹配正常足弓的受力曲线，避免长时间穿戴带来的足弓疲劳。鞋床下方的载荷会顺着晶格单元的交叉杆件传递到整个鞋跟的支撑面，晶格单元采用X型交叉排布，相邻单元的杆件在节点位置完全融合，每一个节点都能同时承接来自垂直方向、前后方向、侧向的分力，不会出现传统实体鞋跟局部应力集中导致的断裂问题。鞋跟的底部做了5mm宽度的实体边框，边框厚度3mm，保证鞋体与地面接触的位置有足够的耐磨性能，不会因为晶格结构直接接触地面出现杆件磨损断裂的问题。

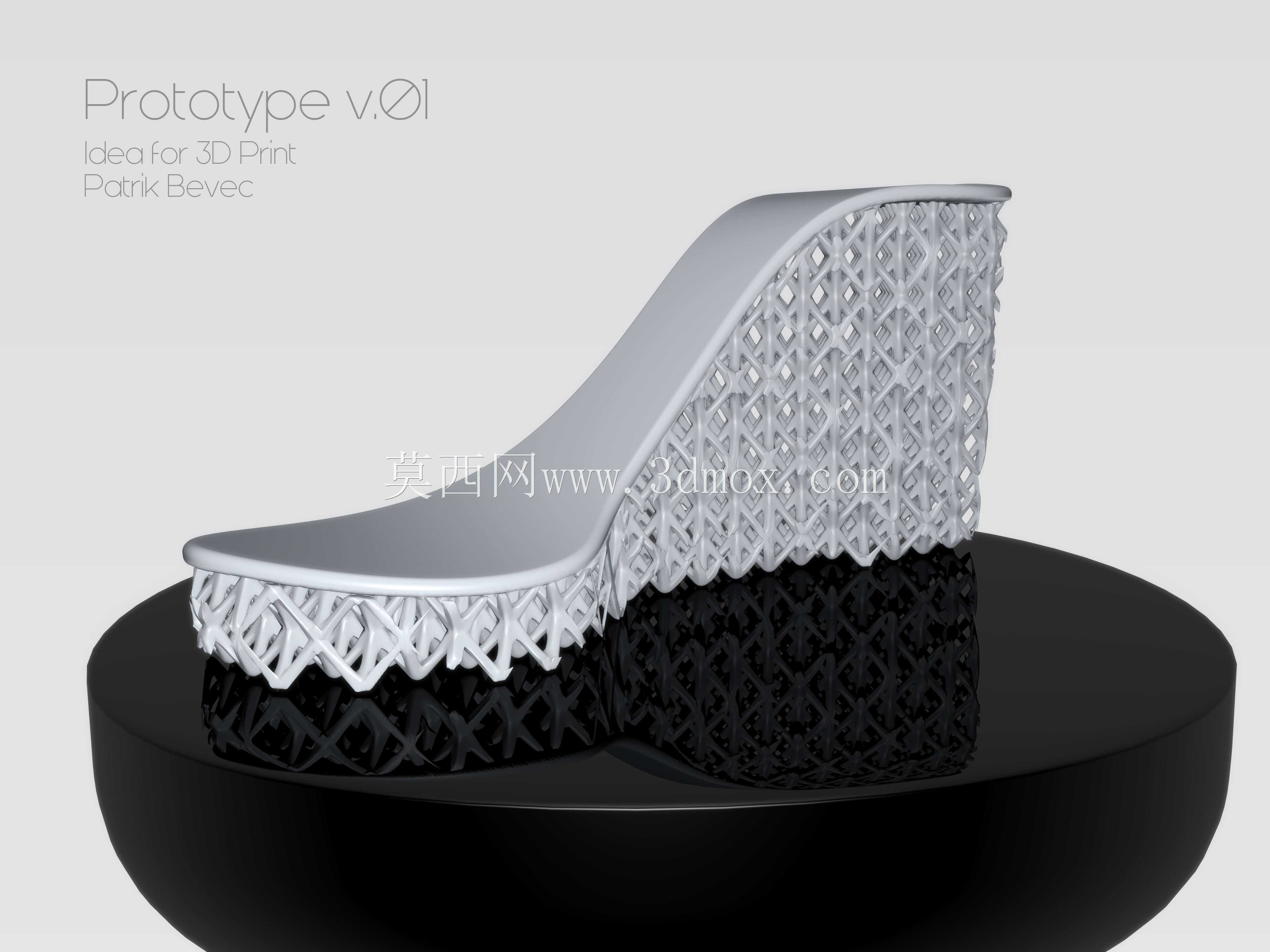

　　外形尺寸的设定完全参照国内成年女性的通用鞋码参数，以37码鞋楦为设计基准，鞋身总长度235mm，前掌位置宽度82mm，鞋跟位置宽度65mm，坡跟的总高度为75mm，前掌位置的鞋底厚度为8mm，从前往后形成平滑的坡度过渡，坡度比例控制在1:3.1的舒适区间，避免坡度过大带来的穿戴前倾疲劳。鞋身侧围的晶格结构从鞋跟位置一直延伸到前掌两侧，高度与鞋床表面齐平，既能够对脚面两侧形成软性包裹支撑，又不会像实体鞋面那样出现闷脚的问题，晶格之间的镂空孔隙率达到62%，能够保证穿戴过程中的空气流通，提升穿戴舒适度。

　　设计过程中对安装边界的考量主要围绕打印成型的工艺边界展开，整个模型的所有悬垂面角度都控制在45度以上，晶格杆件的走向全部顺着打印层厚的堆叠方向排布，不需要额外添加打印支撑，打印完成后只需要去除底部的打印 raft 层即可直接使用，省去了支撑拆除的后处理工序，也避免了支撑拆除过程中对晶格杆件造成的损伤。针对FDM工艺常用的PLA、TPU等打印材料，结构设计时预留了0.3%的材料收缩余量，保证打印完成后的鞋体内腔尺寸与设计鞋楦尺寸偏差不超过0.5mm，能够匹配正常的穿戴尺寸要求。鞋床的实体表面没有做额外的纹理设计，使用者可以根据自身需求粘贴不同厚度的鞋垫，调整穿戴的脚感，也可以在晶格结构的间隙中穿入装饰织带，实现外观的个性化调整。

　　从实际应用的角度来看，这类一体化打印的坡跟鞋既可以作为个性化定制鞋履的设计原型，针对不同用户的脚型参数调整晶格的密度、鞋床的曲面弧度，实现完全贴合用户脚型的定制化穿戴体验，也可以作为鞋履设计的结构验证样件，用来测试不同晶格结构的支撑性能、穿戴舒适度，为后续的批量产品设计提供结构数据支撑。区别于传统鞋履的开模制造流程，这种结构设计不需要制作专门的模具，只需要调整三维模型的参数就可以快速适配不同的鞋码、不同的跟高需求，小批量定制场景下的生产周期远短于传统制鞋工艺。晶格结构的设计还可以根据不同的载荷需求调整杆件的直径、单元的密度，比如针对体重较大的使用者，可以将晶格杆件的直径增加到2.5mm，缩小单元的排布间距，提升整体结构的承载能力，不需要对整体外形做大幅度调整就可以满足不同的使用需求。
