3D打印三角镂空格栅测试样件结构

　　这类三角镂空格栅结构，最初是作为桌面级FDM设备的成型精度与打印速度验证样件开发的，在日常的设备调试、耗材适配验证场景中使用频率极高。不同于常规的立方体、薄壁测试件，这种连续交错的三角单元阵列结构，能够同时覆盖设备在X/Y轴联动走刀、Z轴层间堆叠、斜向悬垂成型、小角度坡面打印等多个维度的成型能力验证，不需要更换多个测试件就能一次性拿到多组成型参数反馈。从结构设计逻辑来看，每个重复单元采用等腰三角构型，相邻单元的侧边互相嵌合衔接，整体形成连续的平面格栅形态，单元之间的镂空区域占比控制在60%左右，既能够保证打印过程中耗材的挤出连续性，避免长距离空走带来的拉丝、漏料问题，又能通过连续的斜向壁面，测试设备在不同打印速度下的坡面成型质量，

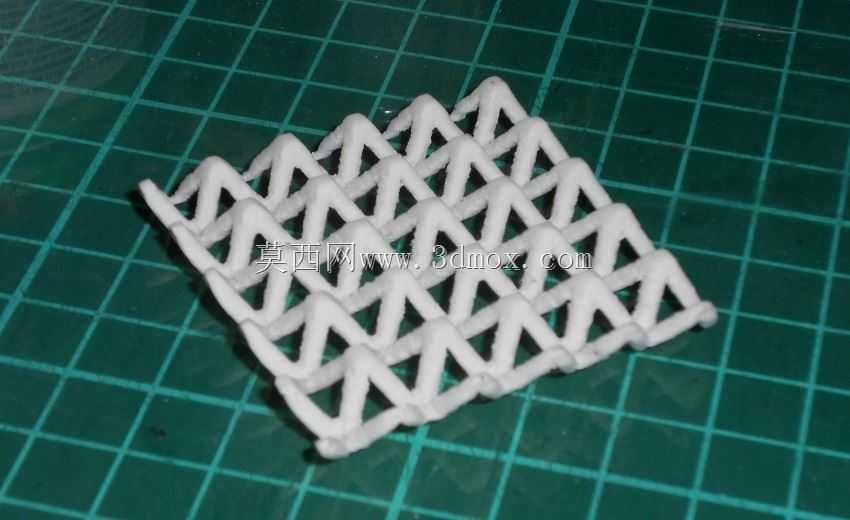

　　观察层纹的均匀度、边角的锐度是否符合预期。在实际打印测试场景中，这类样件不需要额外添加支撑结构，所有悬垂角度都控制在桌面级FDM设备可自支撑的角度范围内，打印完成后不需要进行后处理去除支撑的工序，能够直接观察原始成型表面的质量，减少后处理工序对测试结果的干扰。从安装与适配边界来看，这类测试样件的整体尺寸可以根据设备的成型仓尺寸灵活调整，常规测试用的样件整体尺寸控制在100mm见方以内，单元三角的边长控制在8-12mm区间，壁厚统一设置为0.2mm的整数倍，匹配常用的0.4mm直径喷嘴的线宽设置，避免出现壁厚与喷嘴线宽不匹配导致的填充不实、壁面鼓包等问题。在设备调试过程中，打印这类样件可以直观反馈出很多常规测试件难以发现的问题：

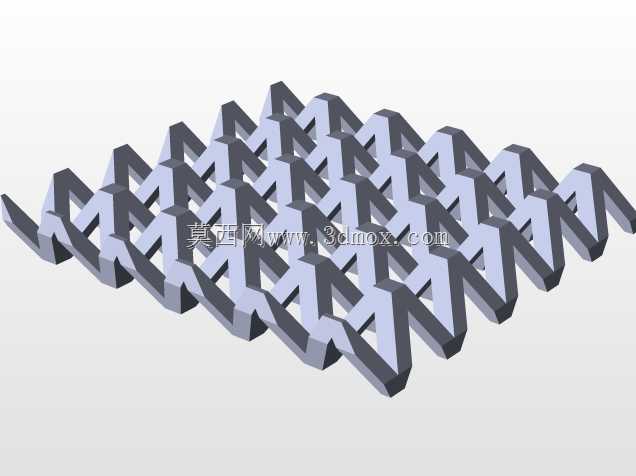

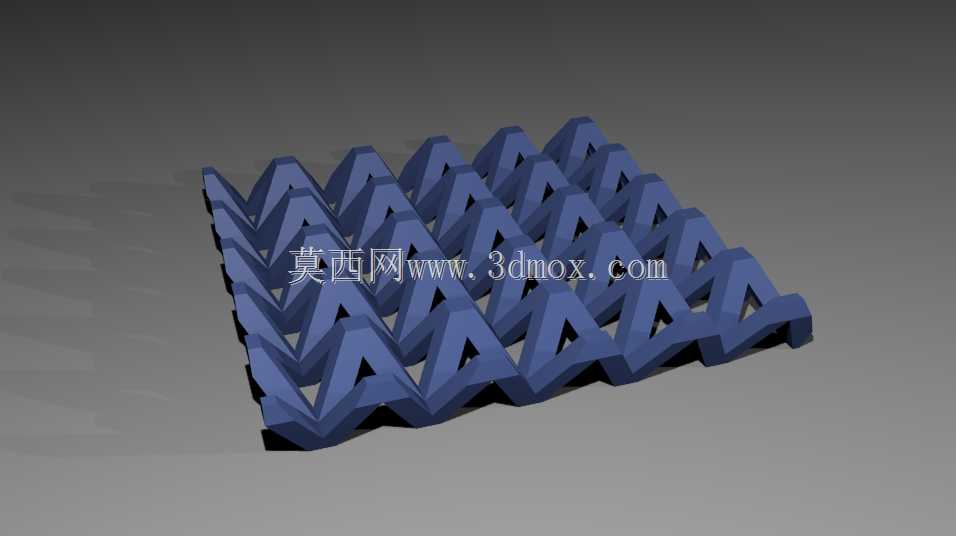

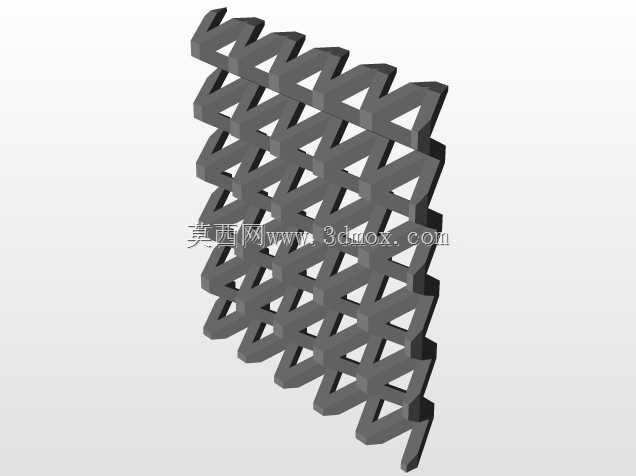

　　比如X/Y轴的皮带松紧度不一致时，连续的三角单元会出现单侧的形变错位；挤出量校准偏差时，三角单元的边角会出现堆料或者缺料的情况；打印速度过高时，斜向壁面会出现明显的振纹，边角位置会因为喷头移动惯性出现圆角偏差。除了设备调试的用途之外，这类连续三角镂空结构本身也具备一定的工程应用价值，在轻量化承载面板、通风导流格栅、缓冲吸能衬垫等场景中，这种三角阵列的构型相比方形镂空结构具备更好的结构刚度，同等耗材用量下的抗形变能力提升30%以上，同时镂空区域的通风通过率也更高，适合用在对重量、通风率有要求的设备外壳、防护格栅部件上。在建模过程中，这类结构采用参数化阵列的方式构建，只需要调整单个三角单元的边长、壁厚、阵列数量，就可以快速生成不同尺寸、

　　不同镂空率的衍生结构，不需要重复绘制基础单元，能够快速适配不同的测试需求或者应用场景。需要注意的是，在将这类结构转化为实际功能部件时，需要根据实际的承载需求调整单元壁厚与三角的内角角度，当承载方向垂直于格栅平面时，适当缩小三角单元的尺寸、增大壁厚能够显著提升整体的抗冲击性能；当作为通风导流部件使用时，可以适当增大三角单元的尺寸，提升镂空占比，降低风阻。在打印参数匹配上，这类结构适合采用0.2mm层厚打印，兼顾打印速度与表面质量，打印速度控制在40-60mm/s区间，能够保证斜向壁面的成型精度，避免高速移动带来的位置偏差，首层打印时适当降低打印速度，保证样件与打印平台的附着力，避免打印过程中出现样件翘边移位的问题，影响最终的测试结果或者部件成型质量。
