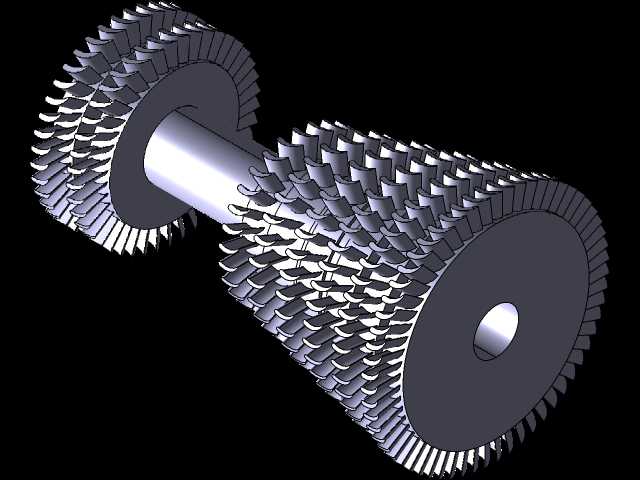

航空喷气式发动机压气机转子叶片组件

该结构为航空喷气动力系统核心压气段转子组件，直接决定发动机进气压缩环节的做功效率，是航空动力单元中负责将进气道来流逐级加压、为燃烧室提供高压空气的核心做功部件，广泛适配于小型涡喷动力装置、航空教学演示样机、微型喷气推进设备的结构验证场景。整套转子采用同轴串联式多级叶盘布局，叶片沿轮盘周向均匀排布，相邻级叶片的叶型角度、弦长参数沿气流流向逐级调整，匹配空气压缩过程中压力、流速的变化规律，避免气流在叶道内出现分离损失，保证每一级叶片都能将动能高效转化为空气的压力势能。设计阶段优先考量转子的动平衡特性，所有叶片沿轮盘周向的质量分布偏差控制在极小范围内，轴段与轮盘的配合采用过盈定位加周向止转的结构形式，避免高转速工况下出现轮盘滑移、振动超限的问题，轴体内径为16mm，可匹配对应直径的传动轴系安装，安装时需保证转子两端轴承位的同轴度公差，防止高速运转时出现轴系挠曲变形。叶片叶型采用典型的压气机叶型设计，叶身带有符合气动规律的扭角，从叶根到叶顶的翼型截面连续变化，适配不同回转半径处的线速度差异，保证沿叶高方向的气流攻角处于最优区间，降低流动损失。轮盘与叶片采用一体化结构布局，减少了分体式叶片连接带来的应力集中问题，可承受高转速下的离心载荷与气动交变载荷。在实际工程应用中，这类压气机转子的建模过程需要严格匹配气动计算给出的叶型坐标点，每一级叶片的安装角、轮盘间距都要和总体热力计算参数对应，建模完成后可直接用于转子动力学仿真、气动流场分析，也可作为航空动力相关教学场景的演示模型，帮助从业者直观理解压气机段的结构组成与气流做功逻辑。轴段的长度设计兼顾了两端支撑轴承的安装空间，轮盘外缘与机匣内壁的间隙预留符合热态膨胀的设计要求，避免运转过程中出现叶尖碰磨故障。
