双叶S.Bus2高压可编程舵机结构设计

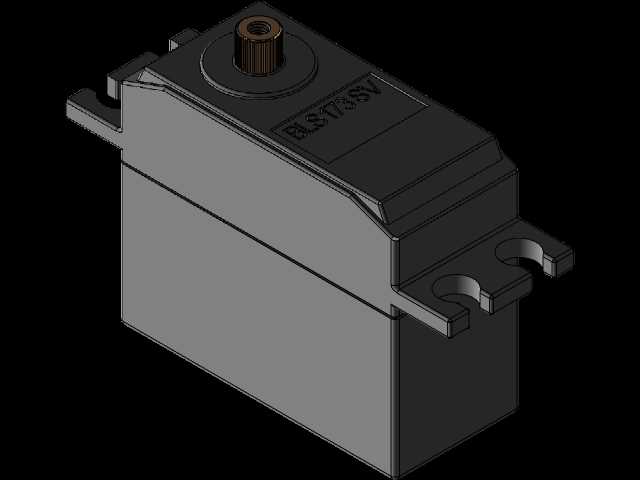

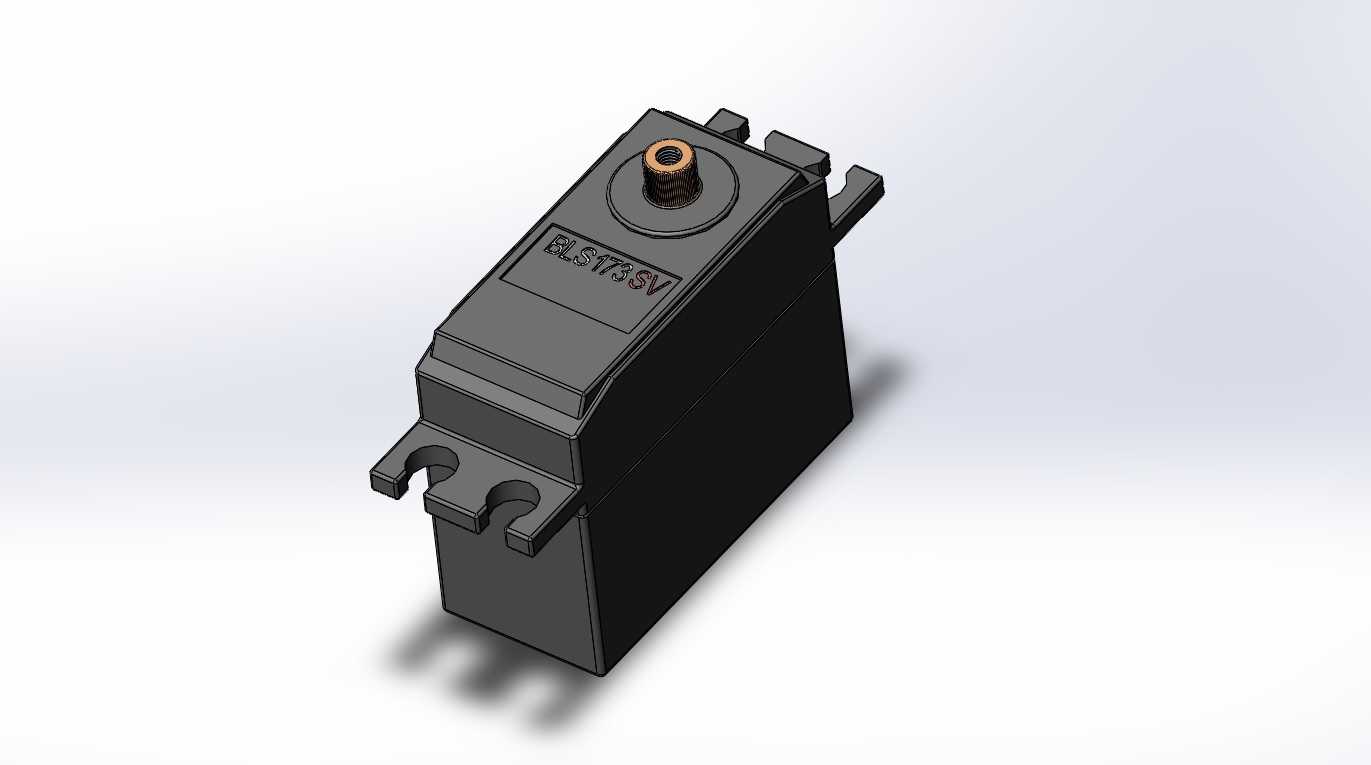

这款高压可编程舵机的三维结构，在航模、小型机器人关节、工业微型执行机构场景中有着广泛的适配性，作为精准角度输出的执行部件，它承担着将控制信号转化为轴端转角位移的核心作用，区别于普通定参数舵机，它支持S.Bus2总线协议，可通过总线完成参数编程配置，能适配多舵机串联的复杂控制场景，大幅减少布线复杂度。从结构设计思路来看，外壳采用上下扣合加侧边安装耳的一体化布局，顶部输出轴采用铜套嵌装结构，既保证轴端转动的耐磨性能，也能承受径向与轴向的复合载荷，外壳表面的标识区域做了下沉式凹槽设计，避免标识印刷层在安装使用过程中被摩擦脱落。侧边的安装耳预留了标准舵机安装孔位，孔位间距符合微型舵机的通用安装规范，安装耳与壳体主体做了加强筋过渡处理，在螺丝锁紧固定时能避免安装耳处出现应力开裂问题。输出轴端的齿形采用标准舵机花键规格，可兼容市面上绝大多数的舵机摇臂、舵盘配件，无需额外定制转接件。壳体内部的腔体布局充分考虑了电路板、减速齿轮组、驱动电机的排布空间，侧壁预留了走线槽位，总线接口设置在壳体侧端的凸起结构处，接口位置做了防呆限位设计，避免插头插反导致的电路损坏。从安装边界来看，整体外形为规整的长方体结构，除顶部输出轴凸起、侧边安装耳凸起外无额外外凸结构，可紧密嵌入安装槽位，安装时需预留轴端摇臂的转动空间，避免转动过程中与周边结构发生干涉。这款舵机支持高压供电，相比普通低压舵机能输出更大的保持扭矩，在航模舵面控制、小型机械臂关节驱动、智能小车转向控制等场景中，能保证负载状态下的角度控制精度，不会因为负载波动出现角度偏移。结构设计上充分考虑了日常使用中的磕碰防护，壳体边角做了小圆弧过渡，既减少应力集中，也能降低装配过程中划手的风险，底部为平整平面，可直接贴合安装基面，保证安装后的整体稳定性。
