带晶格减重结构的连杆传动构件设计

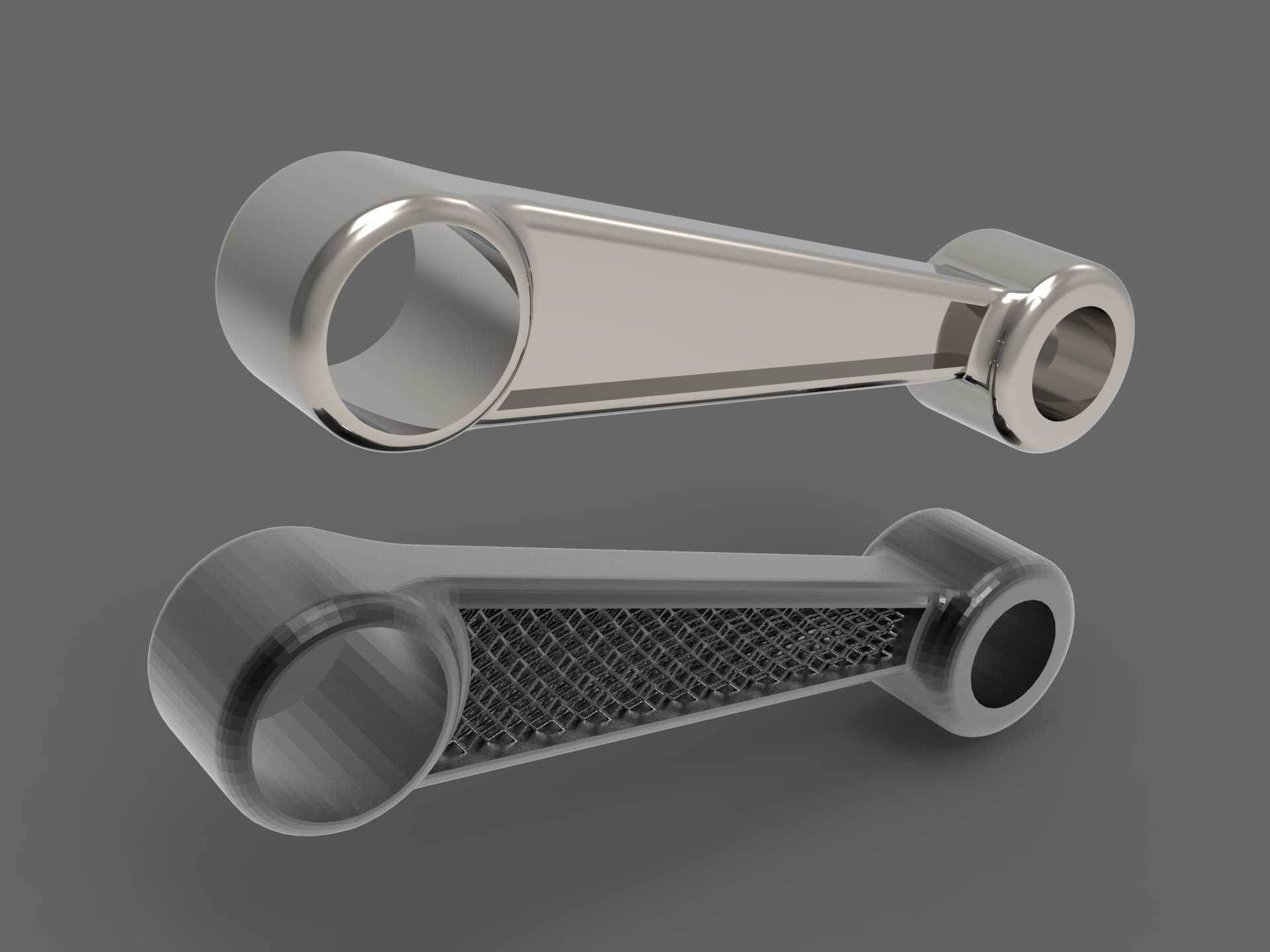

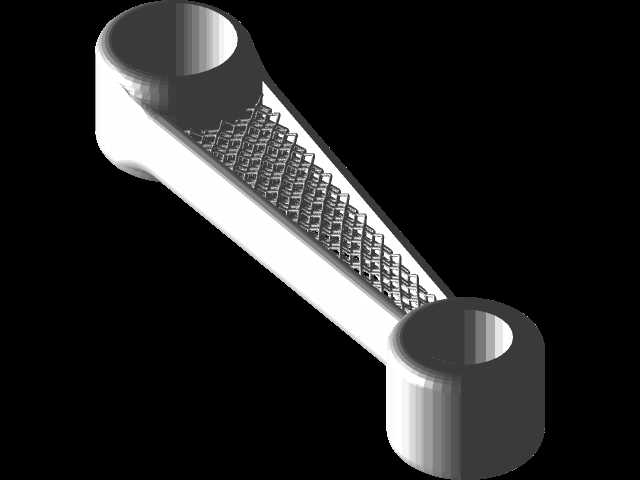

这类带晶格填充的连杆构件，核心应用场景集中在对运动件惯量有严格控制的往复传动机构中，常见于小型内燃机配气机构、精密自动化设备的直线往复传动单元、轻量化作业机器人的关节传动链路，以及消费级3D打印定制的小型动力传输场景。区别于传统实心连杆的设计思路，这款构件在保留两端环形安装位完整实体结构的前提下，将杆身中段的实体材料替换为周期性网格晶格结构，从工程逻辑上看，两端的环形安装位需要承担与销轴、衬套配合的接触应力，必须保留足够的实体壁厚来保证配合面的圆度、耐磨性与装配压装强度，避免长期往复载荷下出现安装位变形、衬套松脱的问题。杆身部分主要承受沿杆体轴向的拉压交变载荷，常规实心杆身的材料冗余度较高，采用晶格填充后，既能通过网格结构的连续受力路径传递轴向载荷，又能大幅削减杆身的整体重量，降低往复运动过程中产生的惯性力，减少传动链路中的冲击载荷与振动幅值，提升整套机构的运行平稳性与动态响应速度。从安装边界来看，两端环形安装位的内径尺寸匹配标准微型销轴的配合公差，环形位的外径与端面厚度满足常规连杆衬套的压装尺寸要求，杆身的整体长度适配小行程往复运动的安装空间，晶格结构的网格密度经过受力校核，在SLA光固化打印或者金属3D打印工艺下，不会出现成型过程中的结构塌陷，同时晶格的孔隙率控制在合理区间，既保证减重效果，又避免杆身抗弯刚度不足导致的传动过程中侧向挠曲。实际应用中，这类轻量化连杆可以有效降低驱动端的动力负载，在相同输出功率的驱动单元下，能够提升机构的往复运动频率，同时因为自身重量降低，传动过程中对两端支撑销轴的磨损也会相应减小，延长整套传动机构的维护周期。设计过程中需要注意晶格结构与两端实体安装位的过渡区域处理，要保证晶格的筋条与实体部分平滑衔接，避免应力集中导致的过渡区域断裂，同时晶格的筋条厚度要匹配所选打印工艺的最小成型精度，防止出现打印后筋条缺损、强度不足的问题。
