航空航天用144直径12截面等网格筒体结构

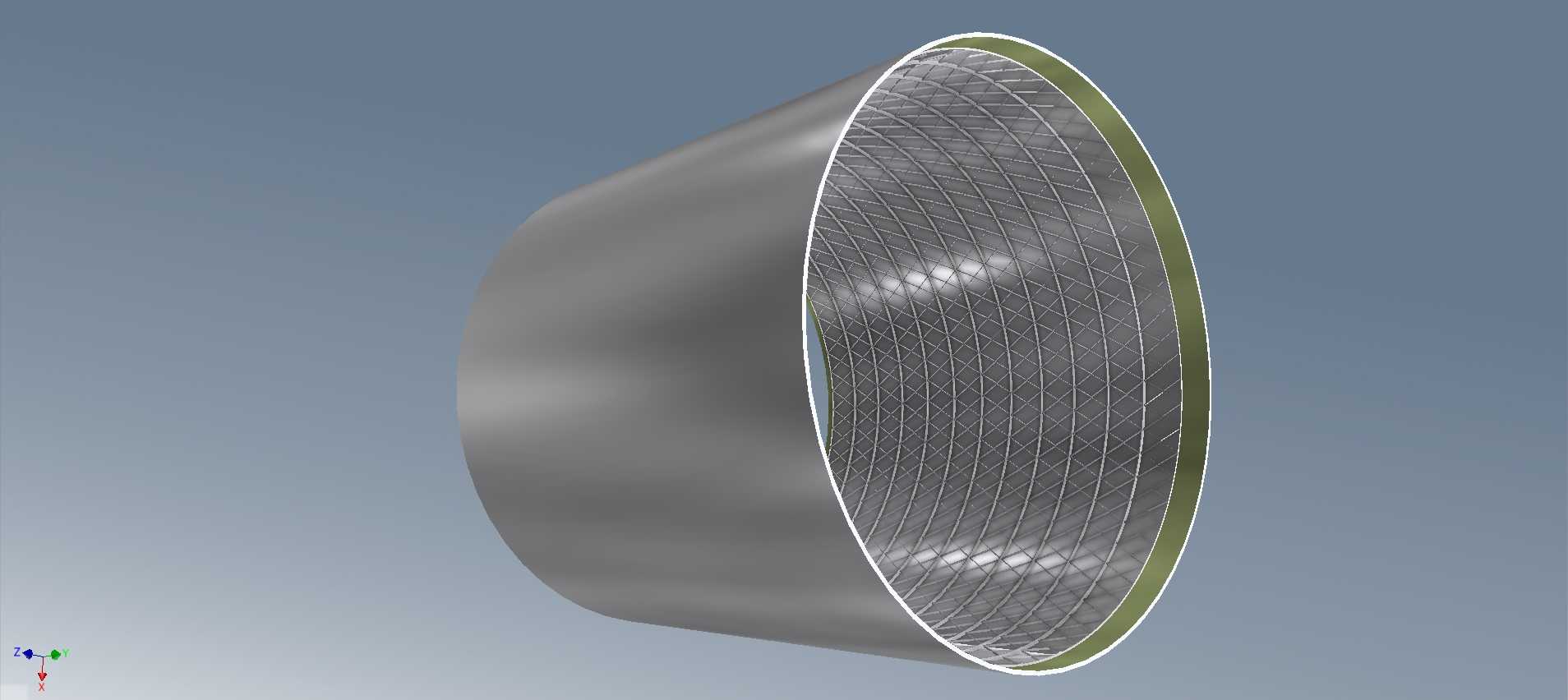

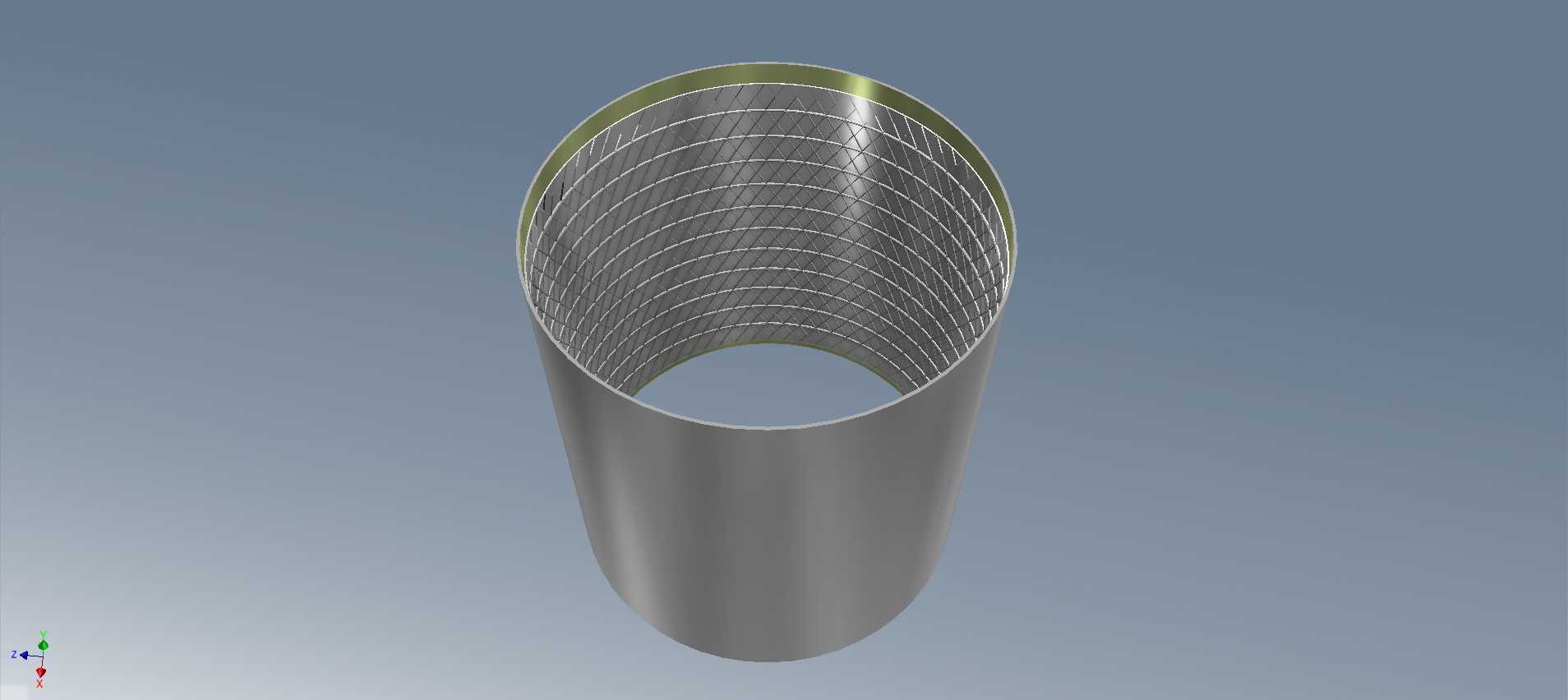

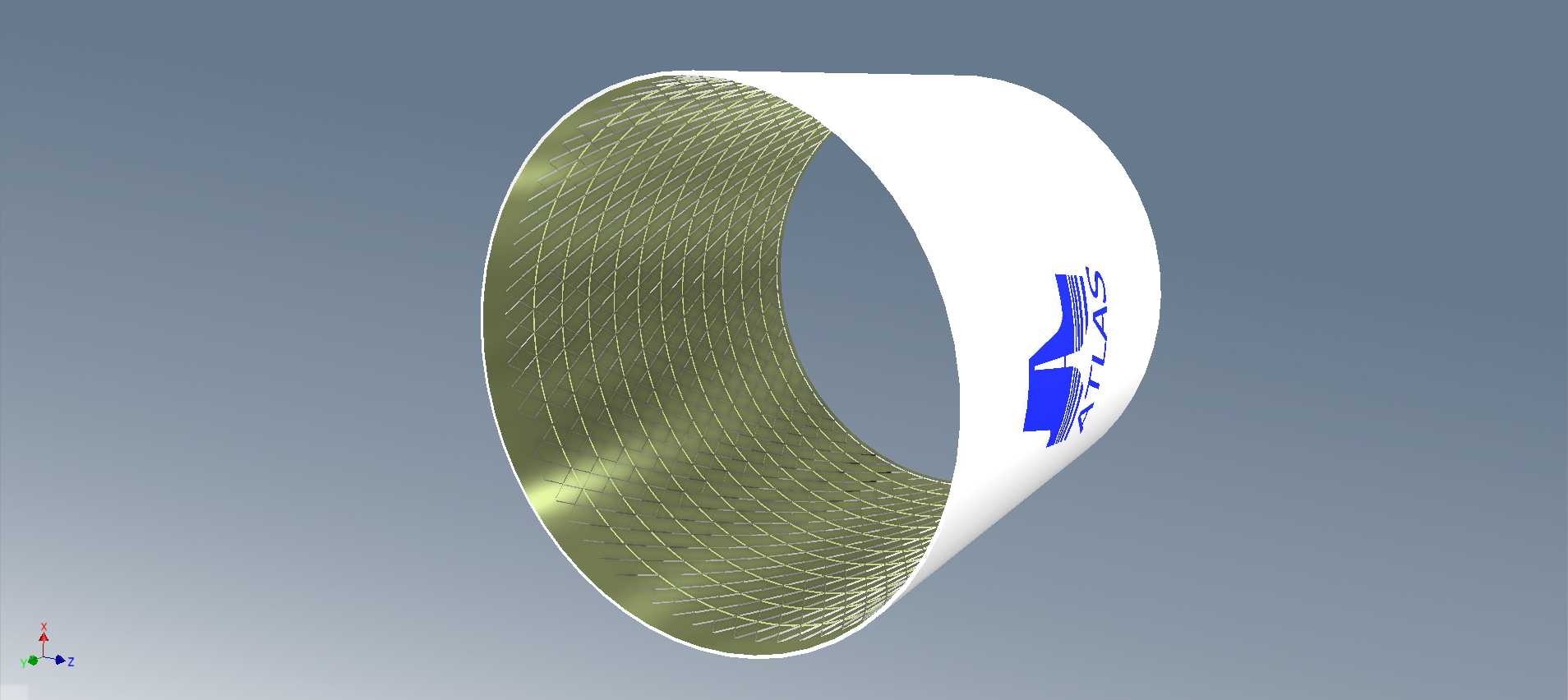

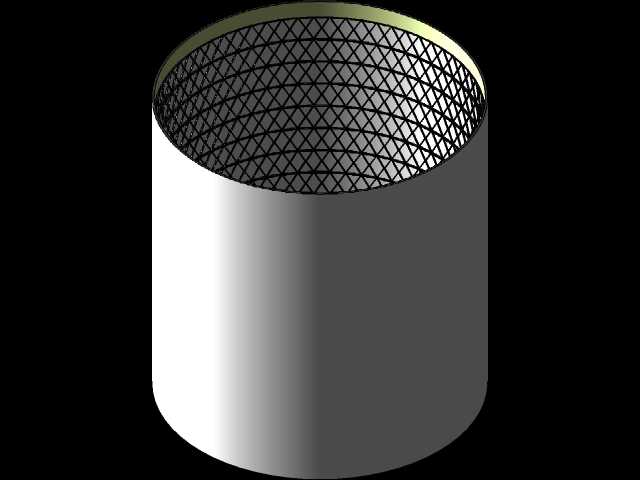

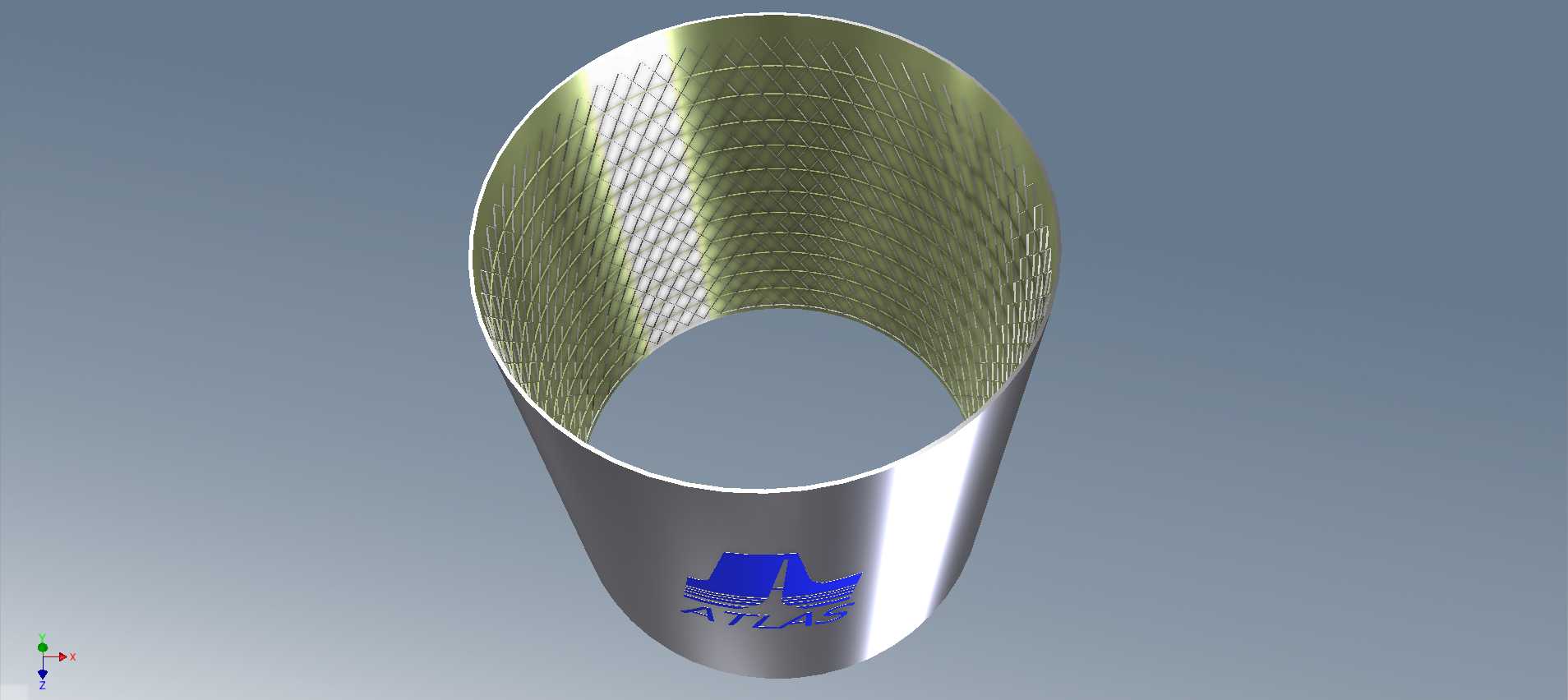

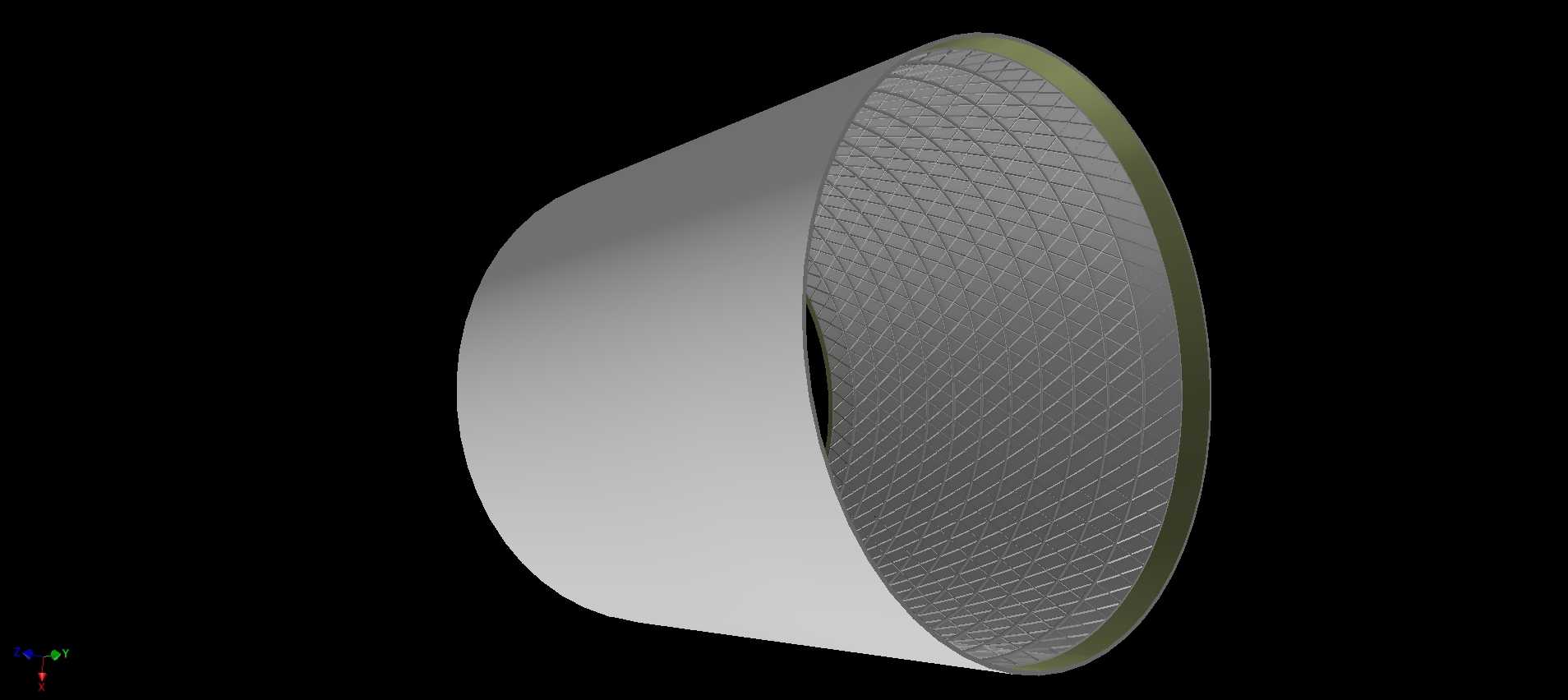

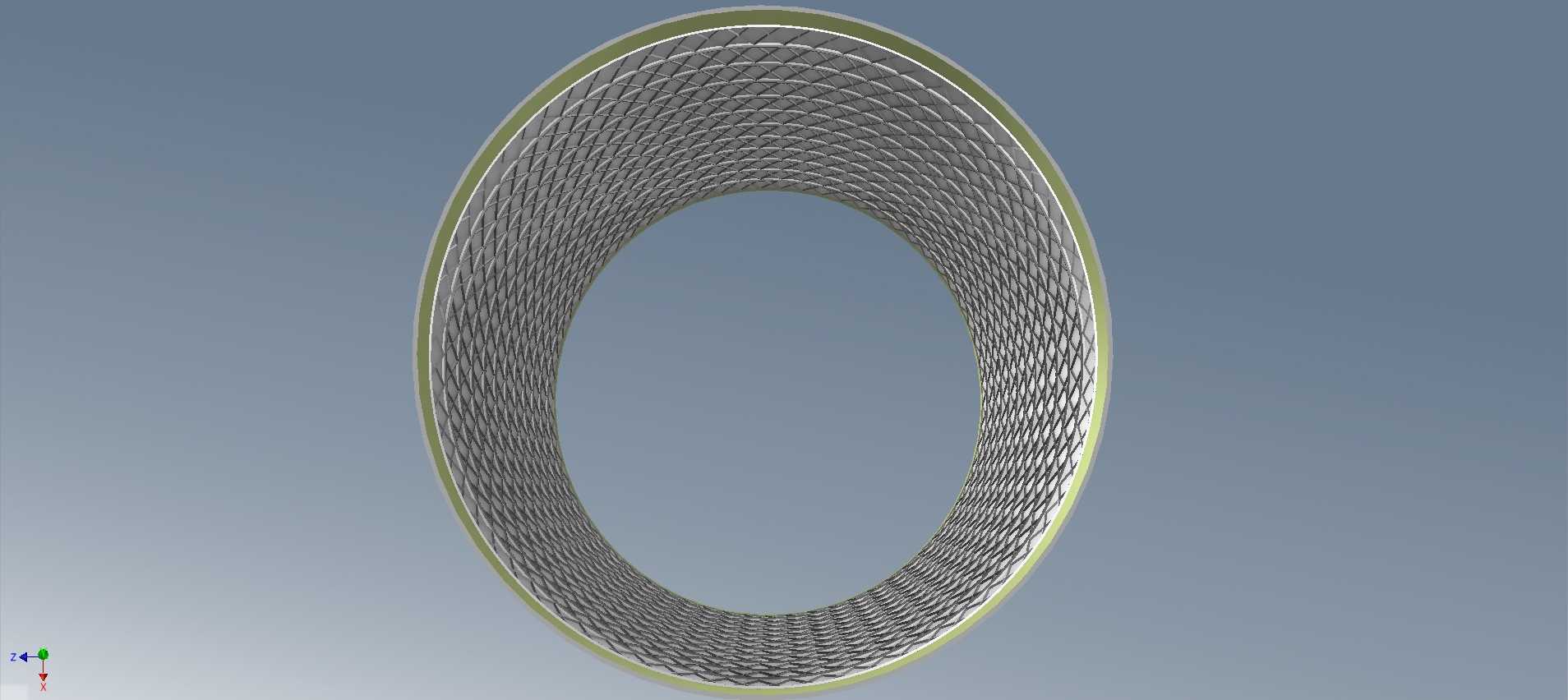

该等网格筒体结构主要面向空间运载火箭、航天飞行器的级间转接段、箭体舱段这类对结构重量与力学性能有极致要求的应用场景，这类部位在飞行过程中需要同时承受轴向载荷、弯矩以及气动加热带来的复合应力，传统实心筒段重量过大，会直接压缩运载器的有效载荷空间，而等网格结构通过连续的网格筋条实现载荷的均匀传递，在保证结构刚度与强度的前提下，能将结构重量降低40%以上。从结构特性来看，该筒体采用等边三角形网格构型，筋条沿筒体周向与轴向呈规律排布，三角形网格本身具备优异的各向同性力学表现，不会出现某一方向刚度突变的问题，能够均匀分散飞行过程中的各类动载荷，避免局部应力集中导致的结构失效。筒体直径为144英寸，整体为12截面构型，网格筋条沿筒体周向每隔180度设置衔接结构，能够与直径12英寸的中心运行结构实现精准匹配安装，安装边界完全适配现有航天运载器的舱段对接标准，不需要额外设计转接结构即可直接完成装配。设计过程中优先考虑了加工可行性，这类等网格结构可通过CNC铣削或者化学铣削工艺从整块坯料上加工成型，避免了焊接、拼接带来的结构强度薄弱点，筋条的厚度、网格的密度经过多轮力学仿真迭代，在满足轴向抗压、抗剪性能要求的同时，尽可能压缩筋条的截面尺寸，进一步降低结构自重。筒体的内壁为完整的网格承力面，外壁为光滑的蒙皮结构，既能够保证内部设备的安装空间平整，也能降低飞行过程中的气动阻力，蒙皮与网格筋条为一体化结构，不存在连接间隙，在高空低压、温度剧烈变化的环境下不会出现结构脱粘、分层的问题。这类结构除了航天运载领域外，也可应用于高速轨道交通车辆的车体承力构件、高端赛车的座舱防护结构，只要是对轻量化与结构强度有双重高要求的筒形承力部位，都可以参考该结构的设计逻辑进行适配调整，在设计时需要根据实际承受的载荷大小调整网格筋条的宽度、高度以及网格单元的尺寸，确保结构的固有频率避开工作状态下的振动频率区间，避免发生共振失效。
