轻量化镂空结构四旋翼飞行器机架设计

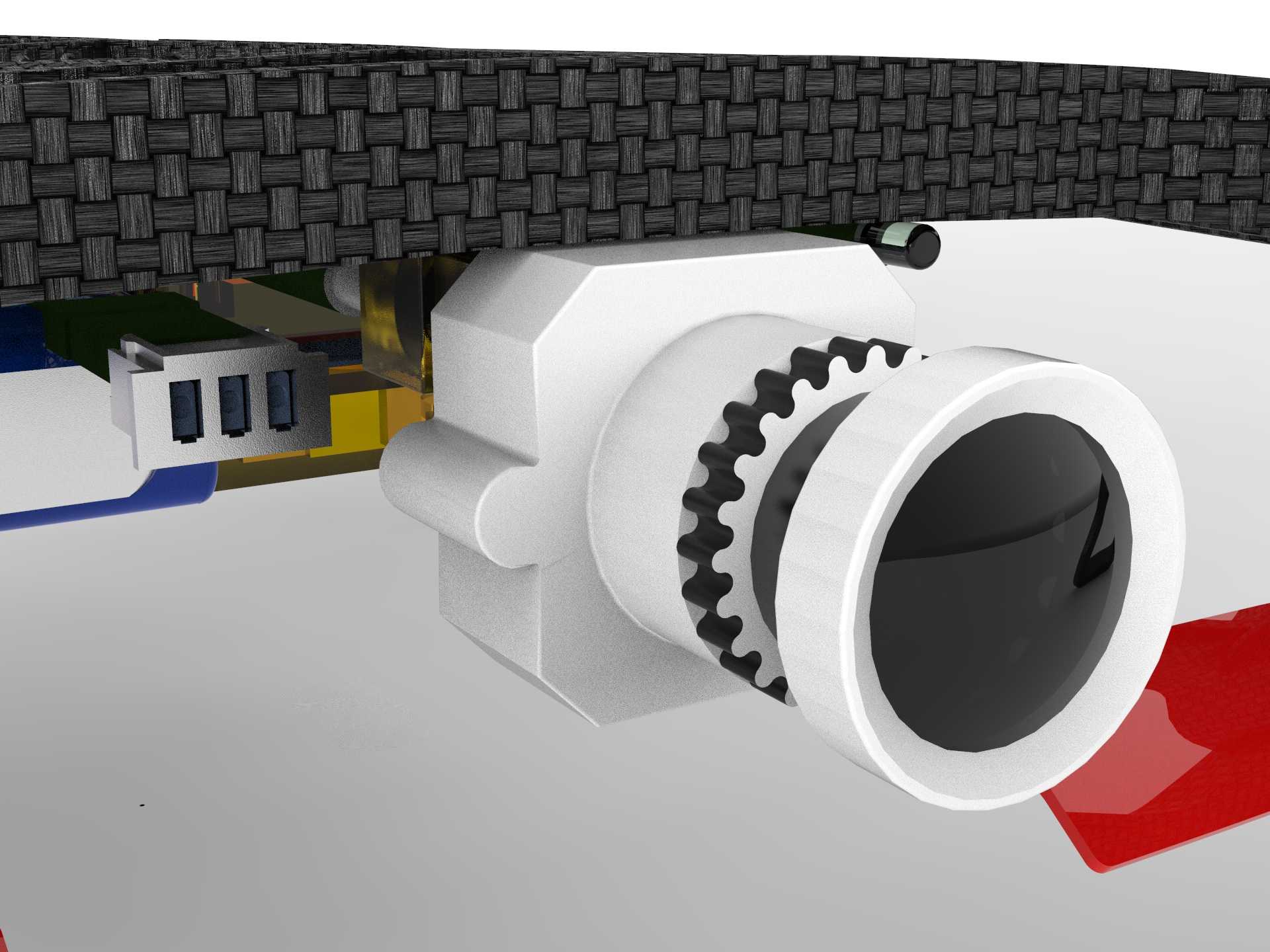

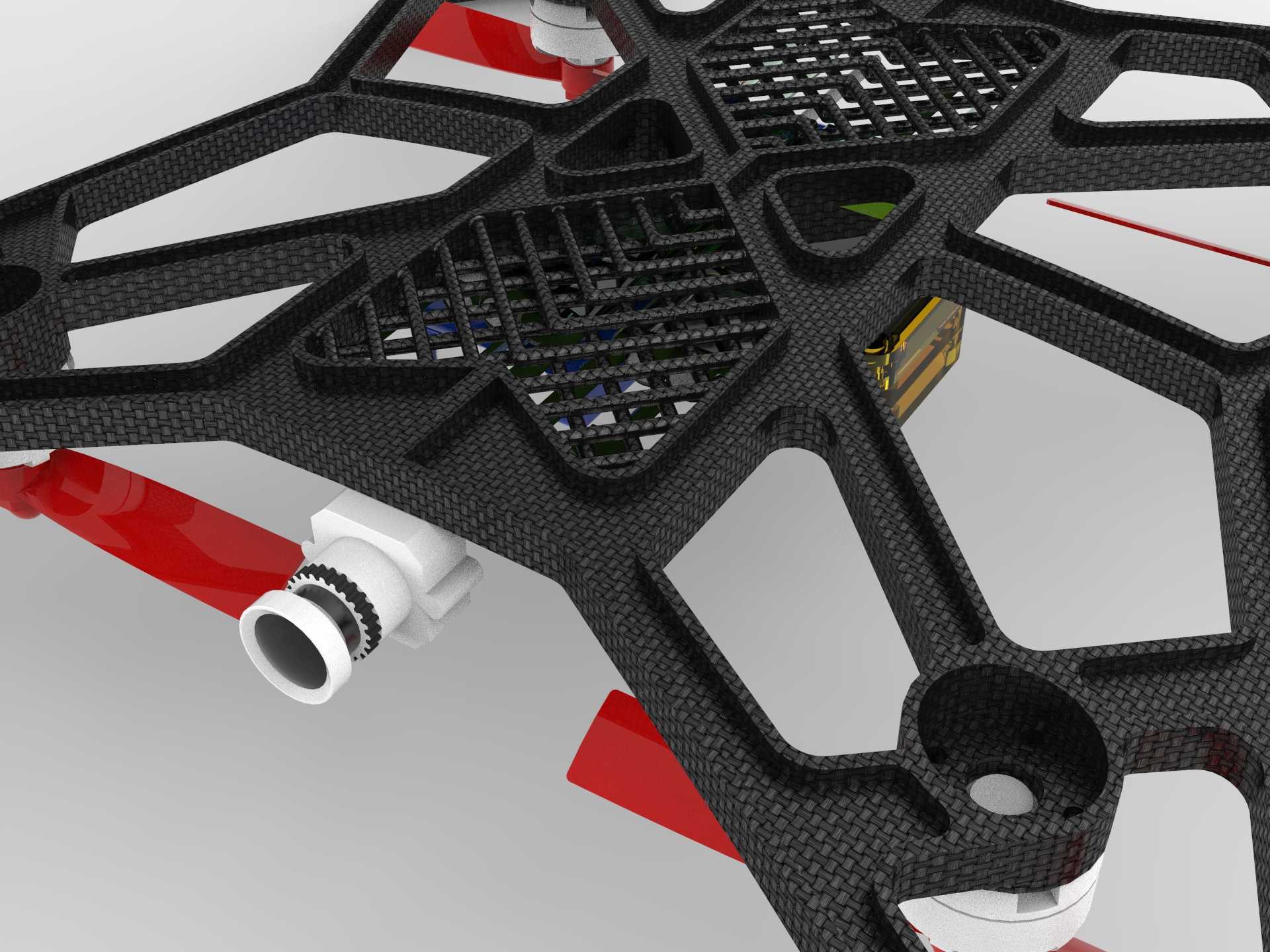

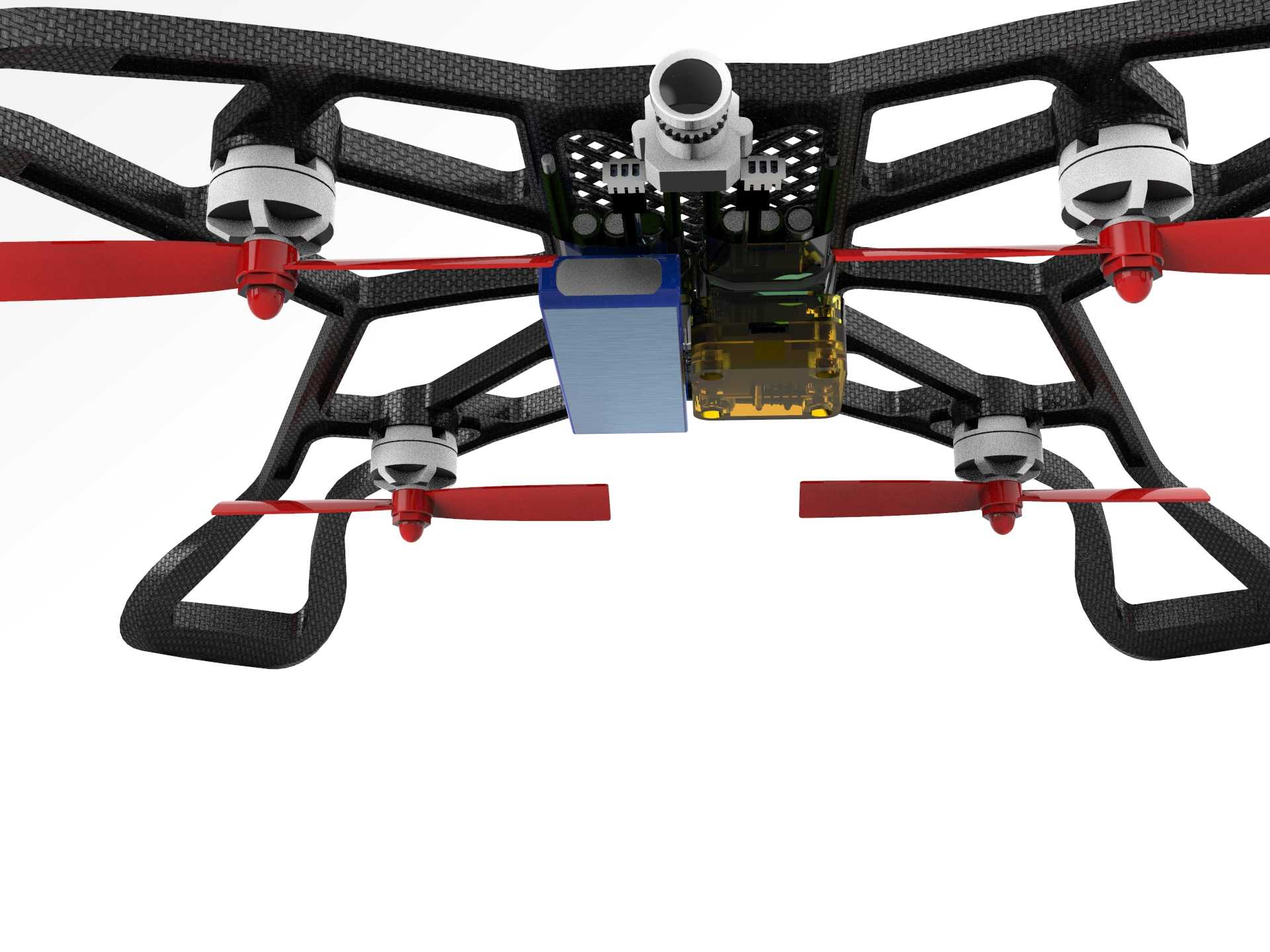

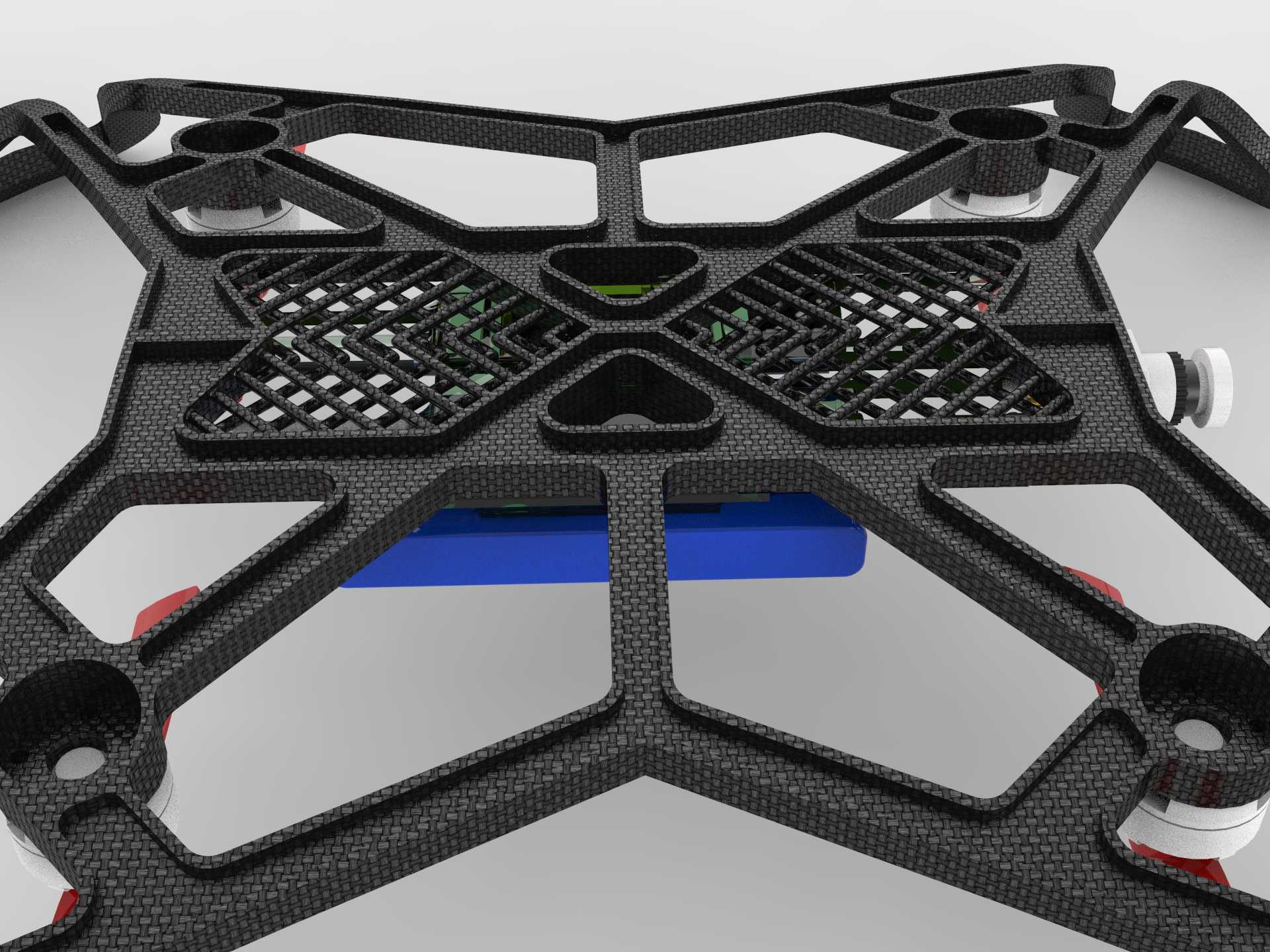

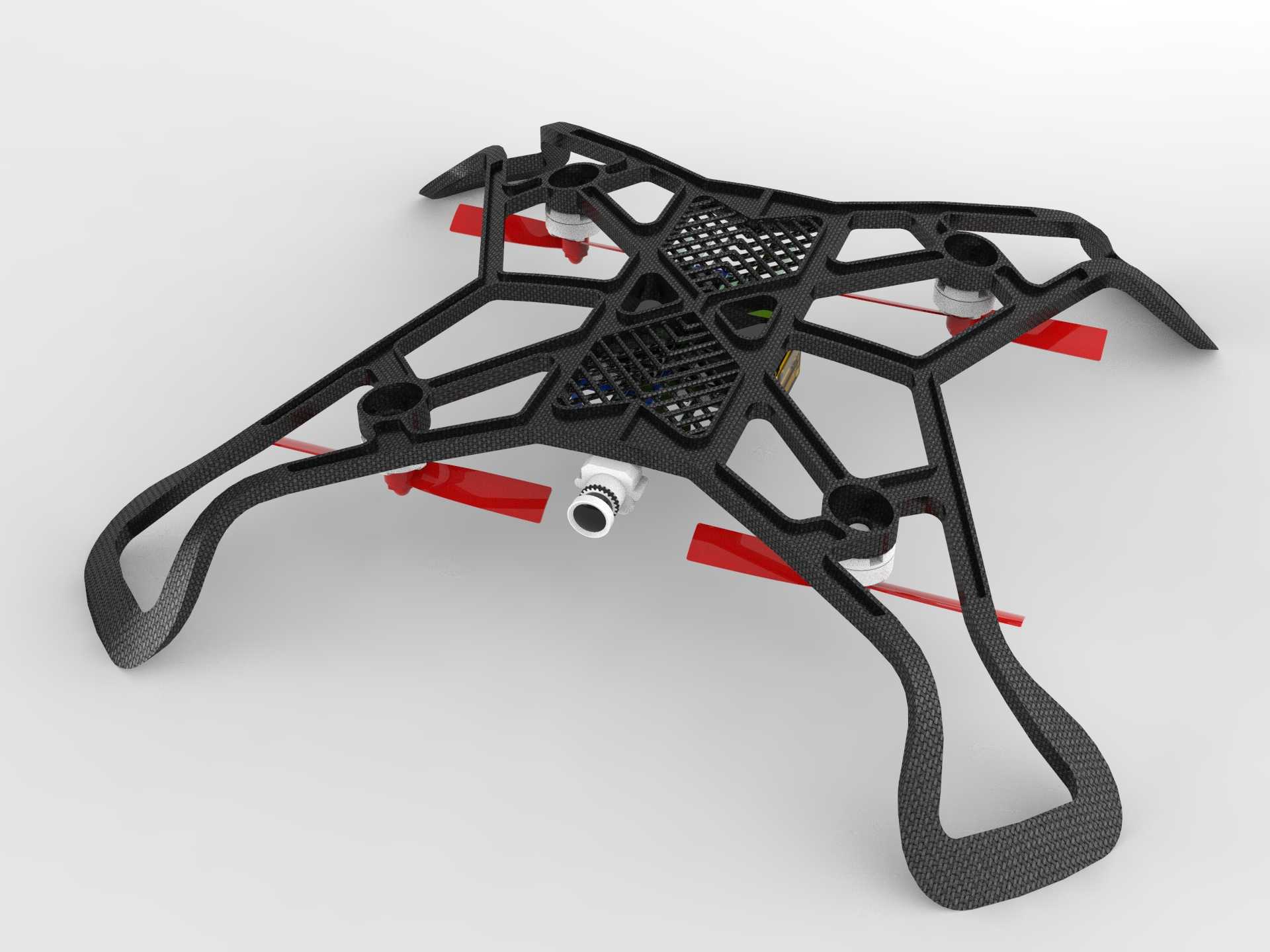

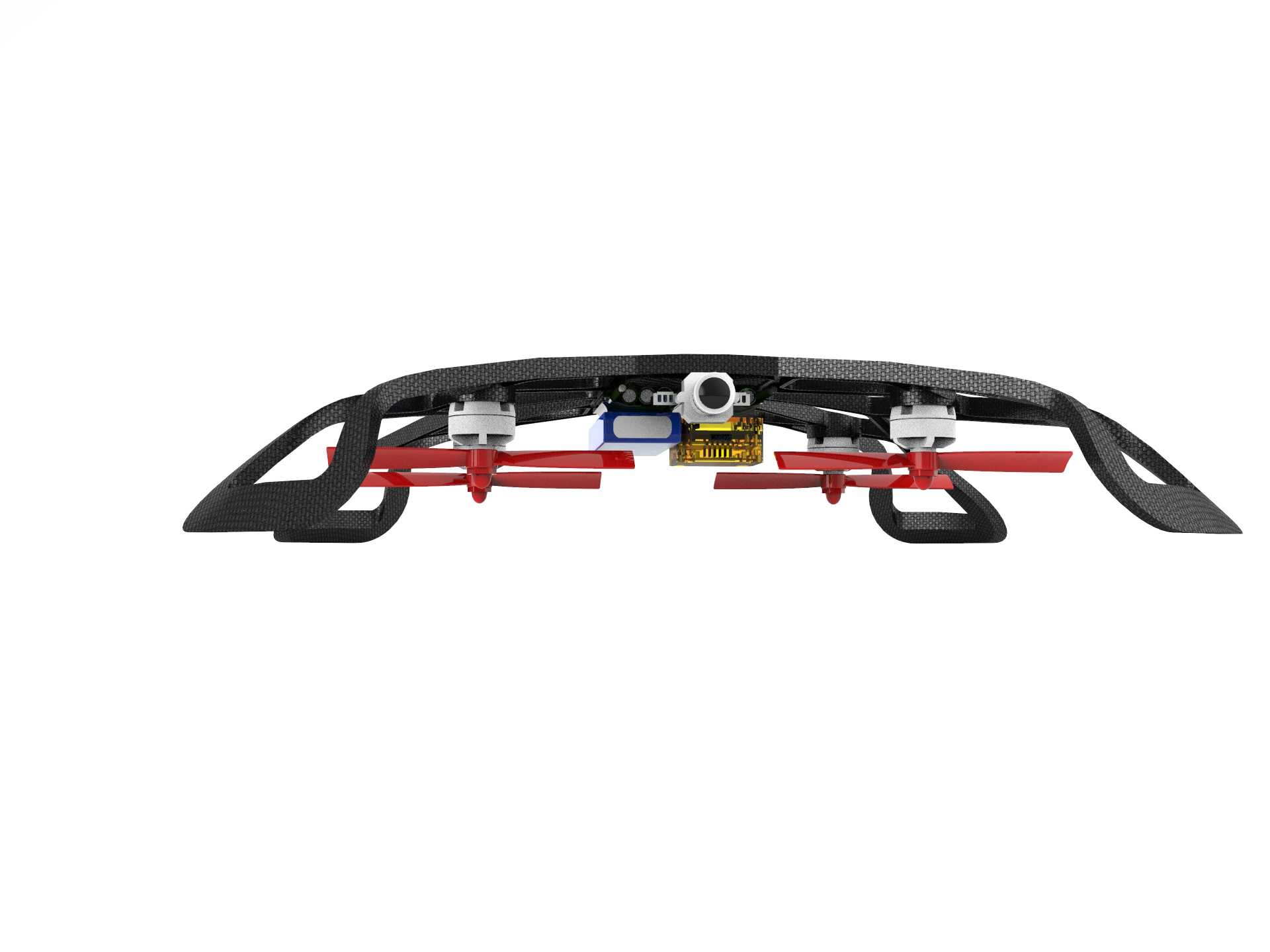

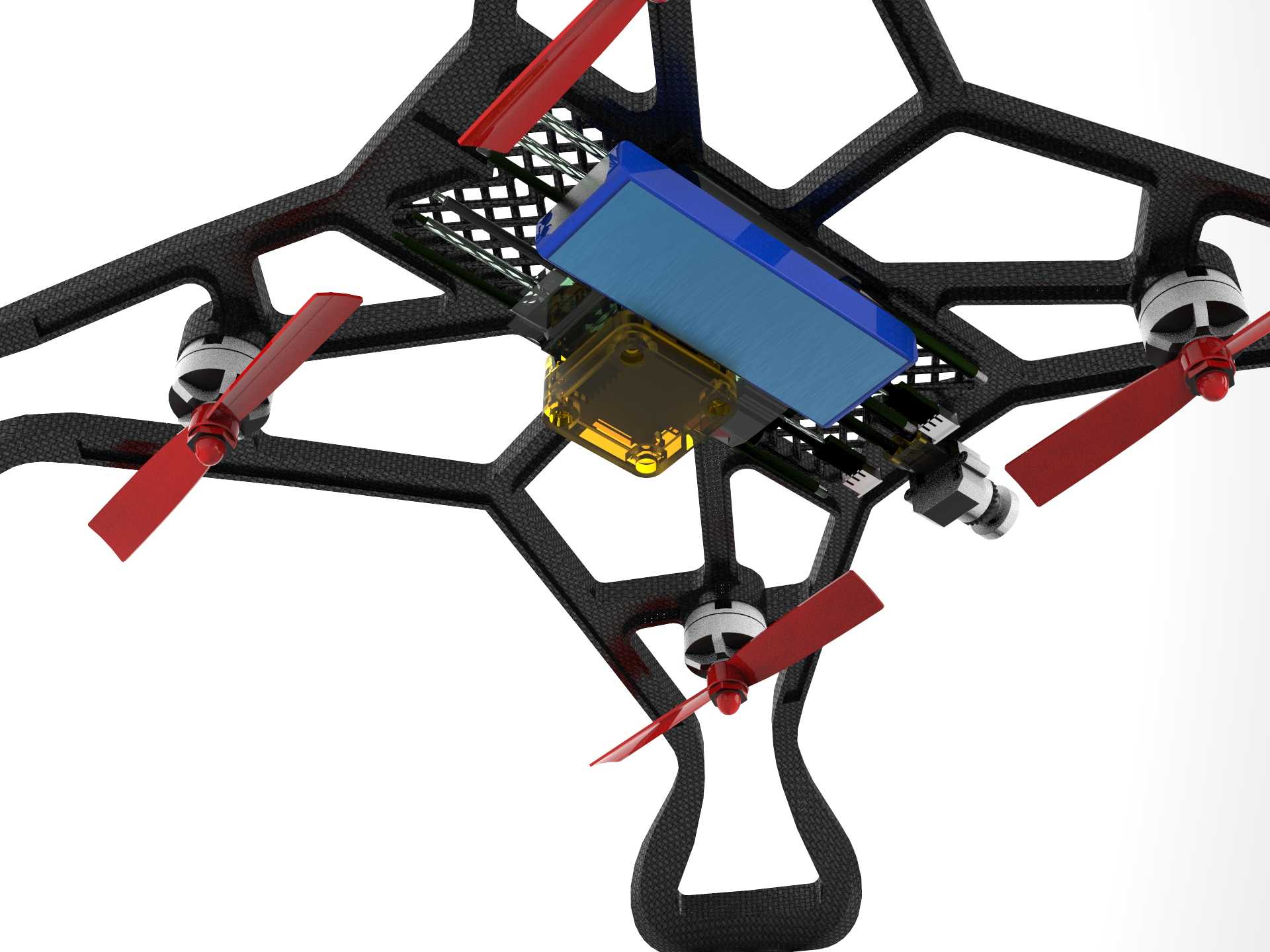

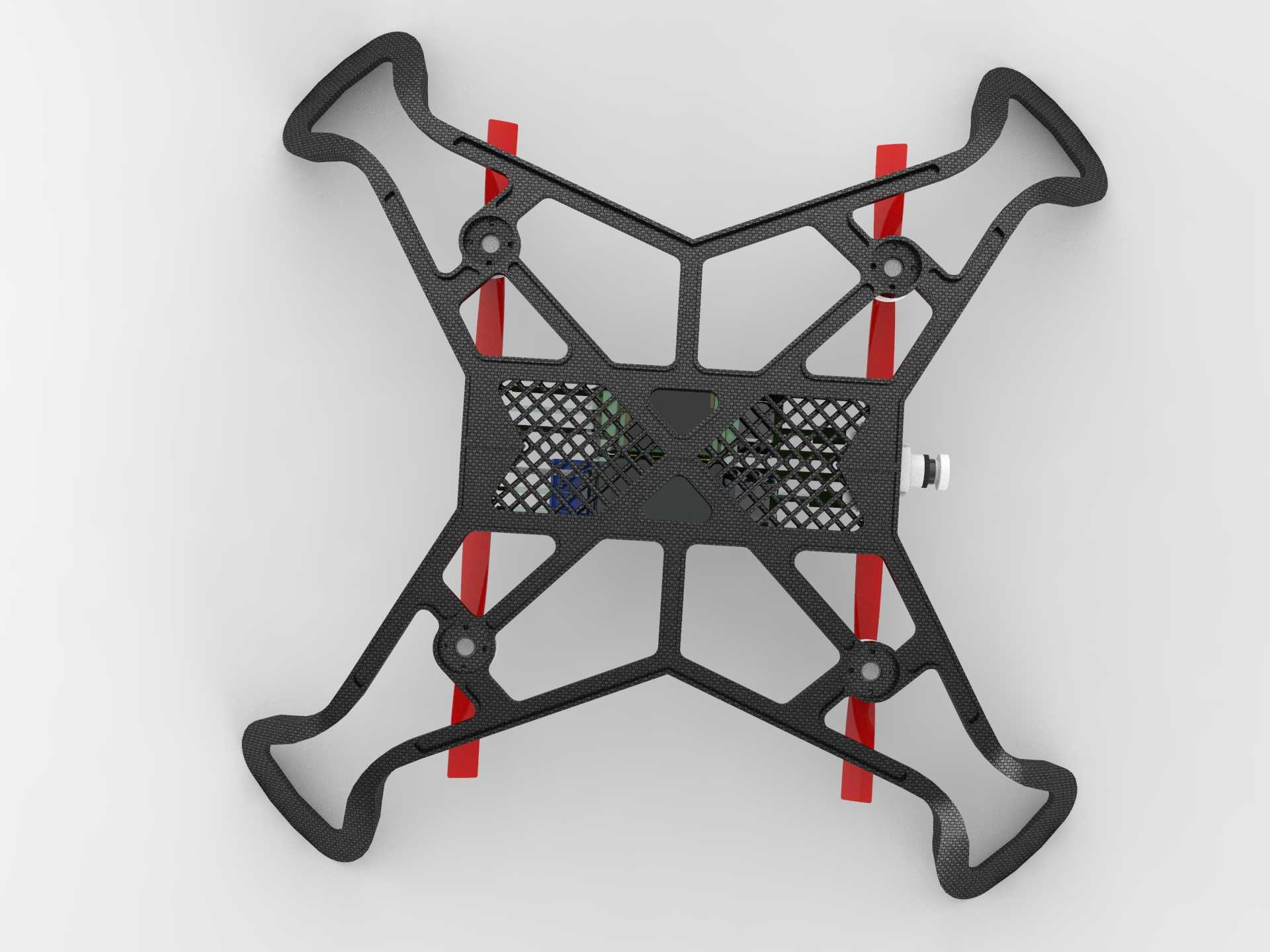

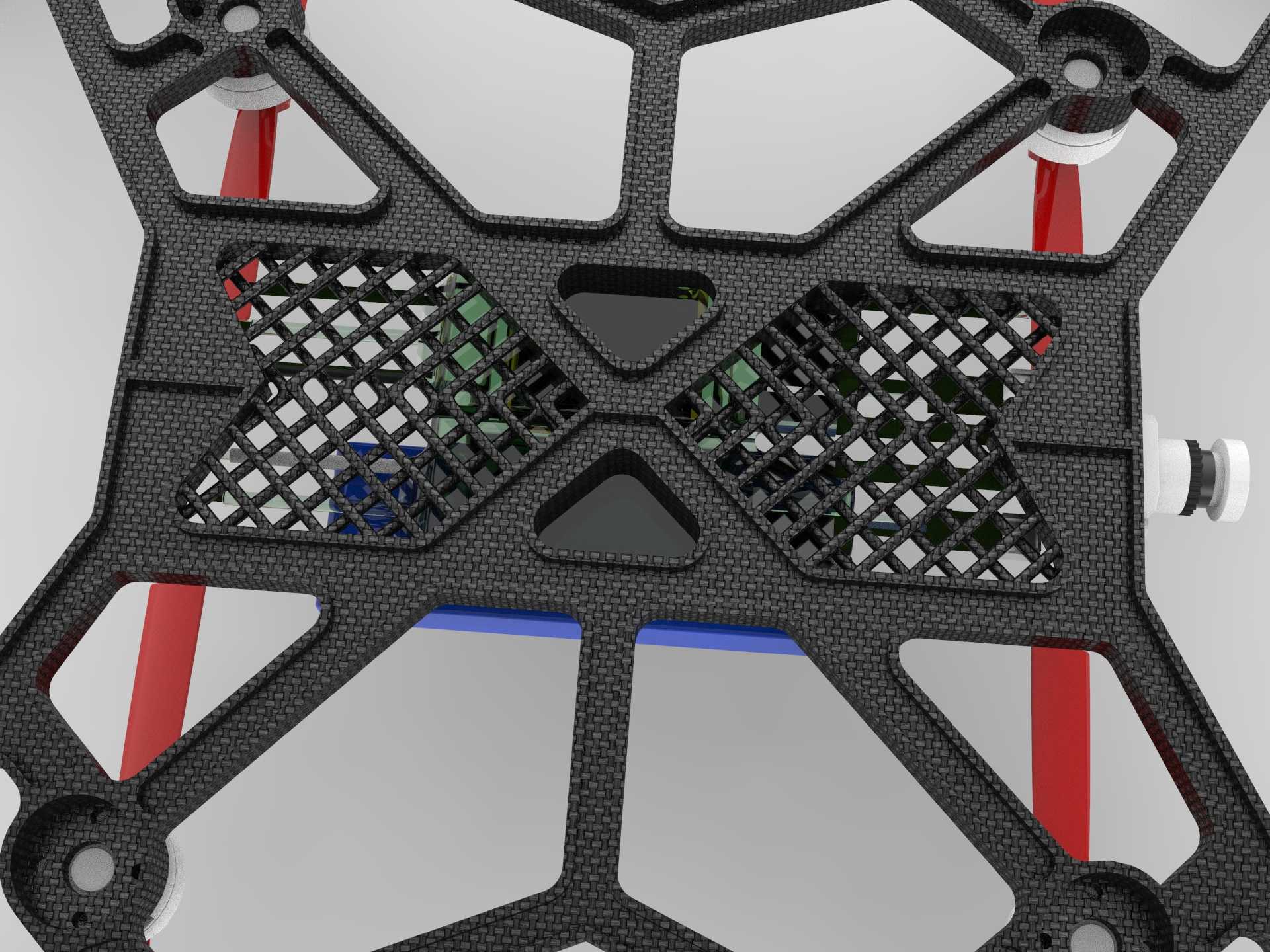

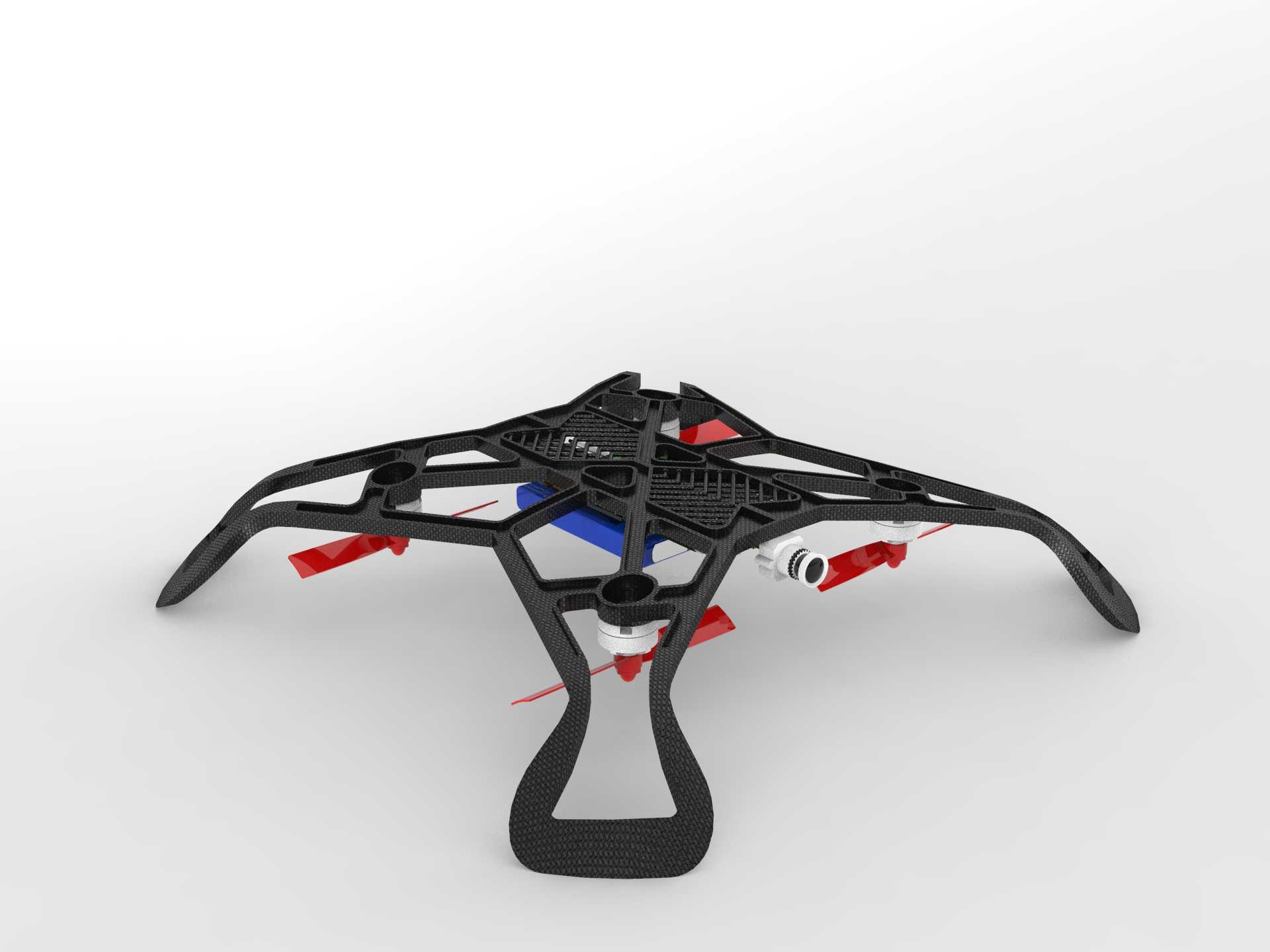

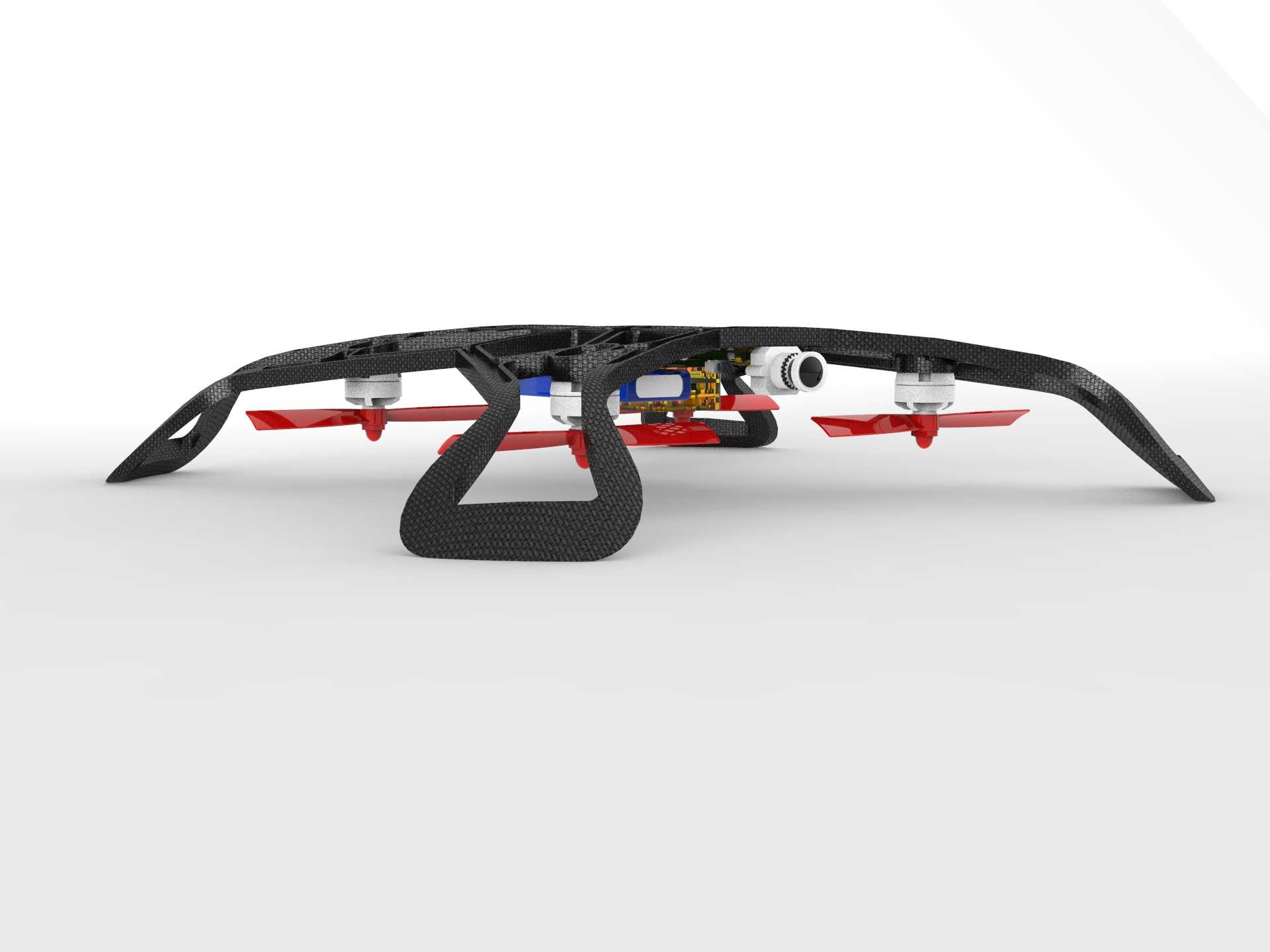

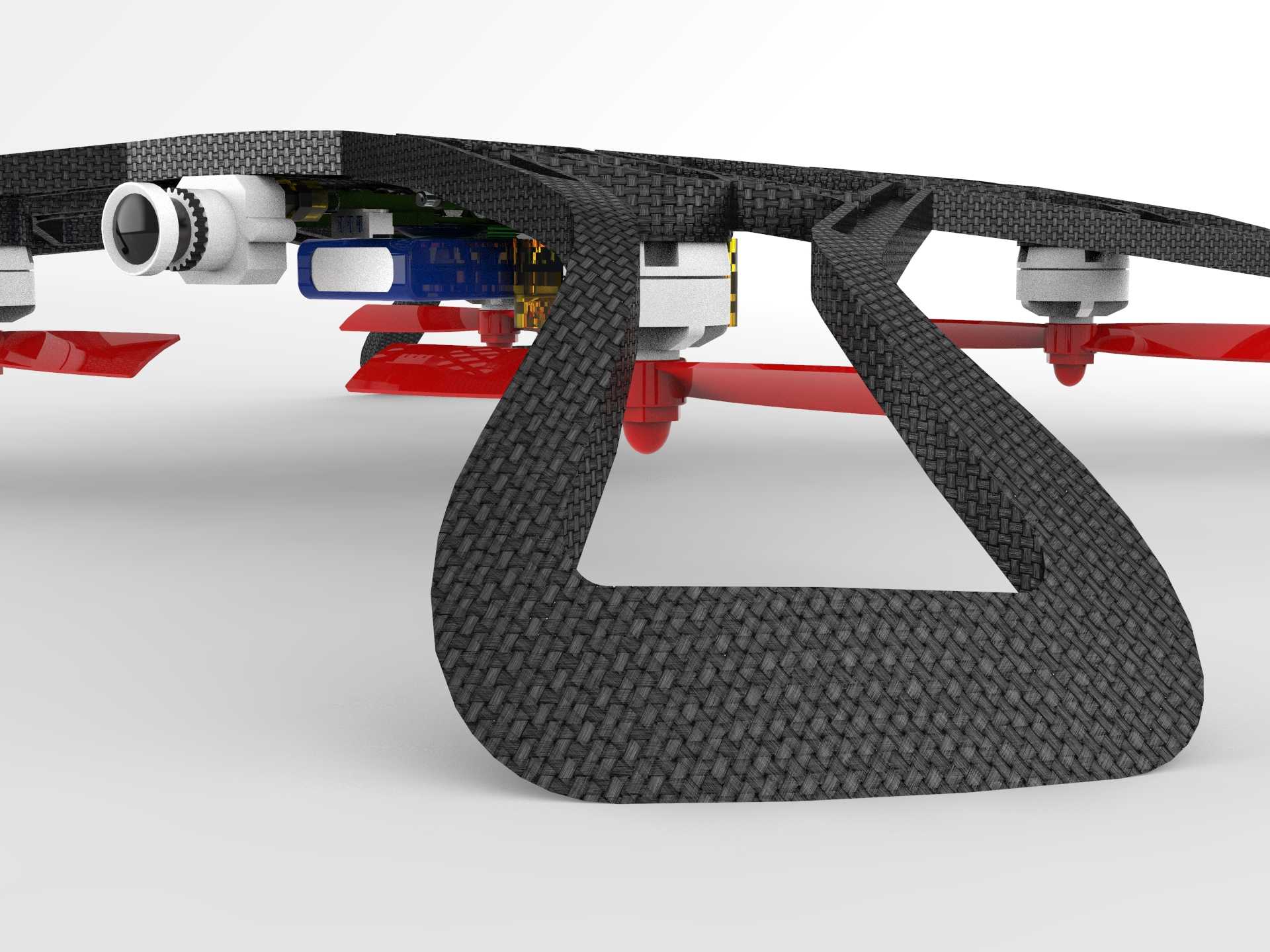

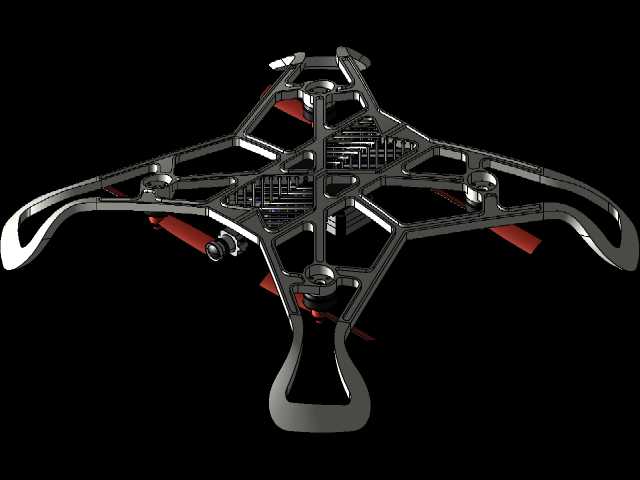

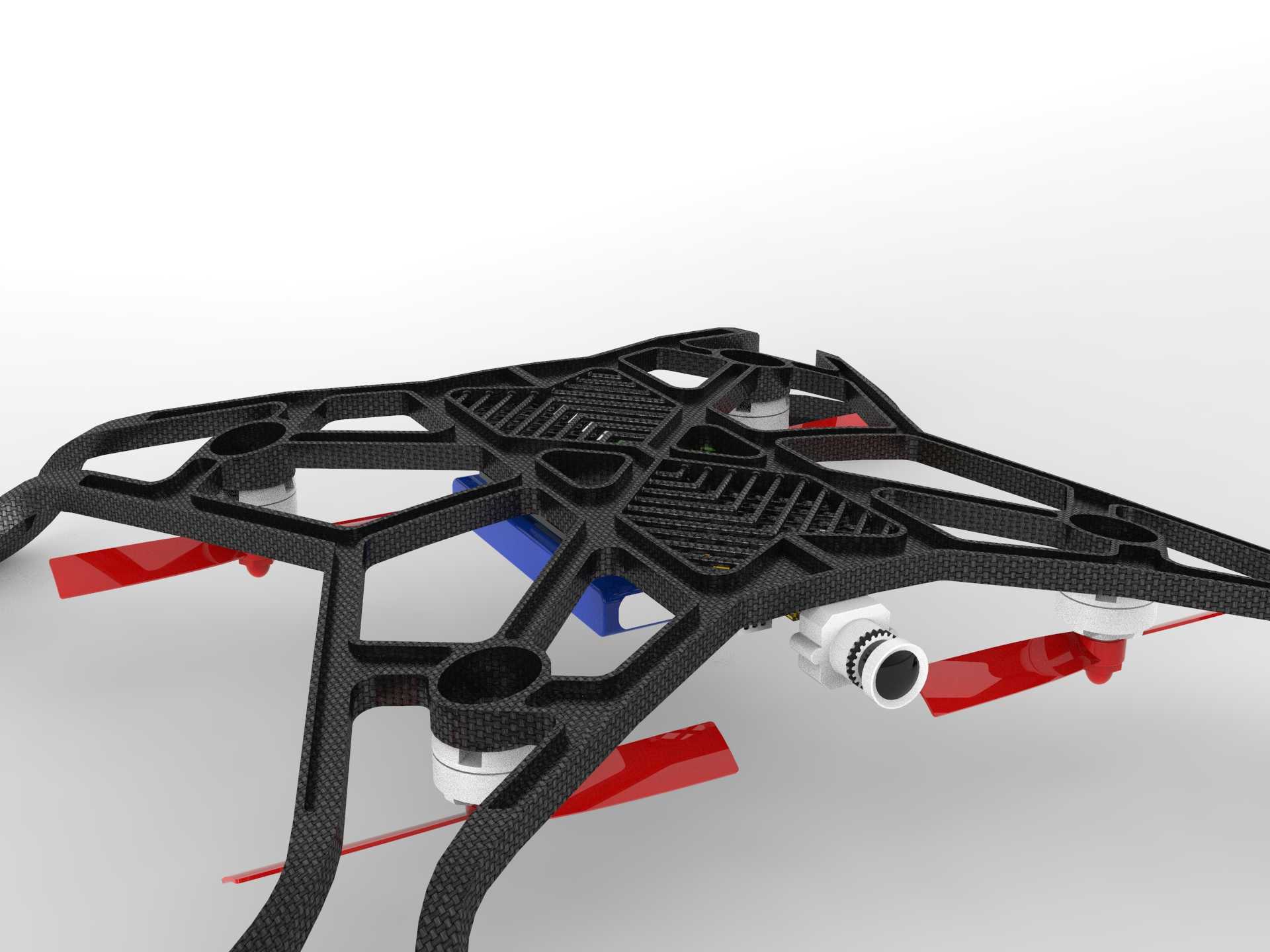

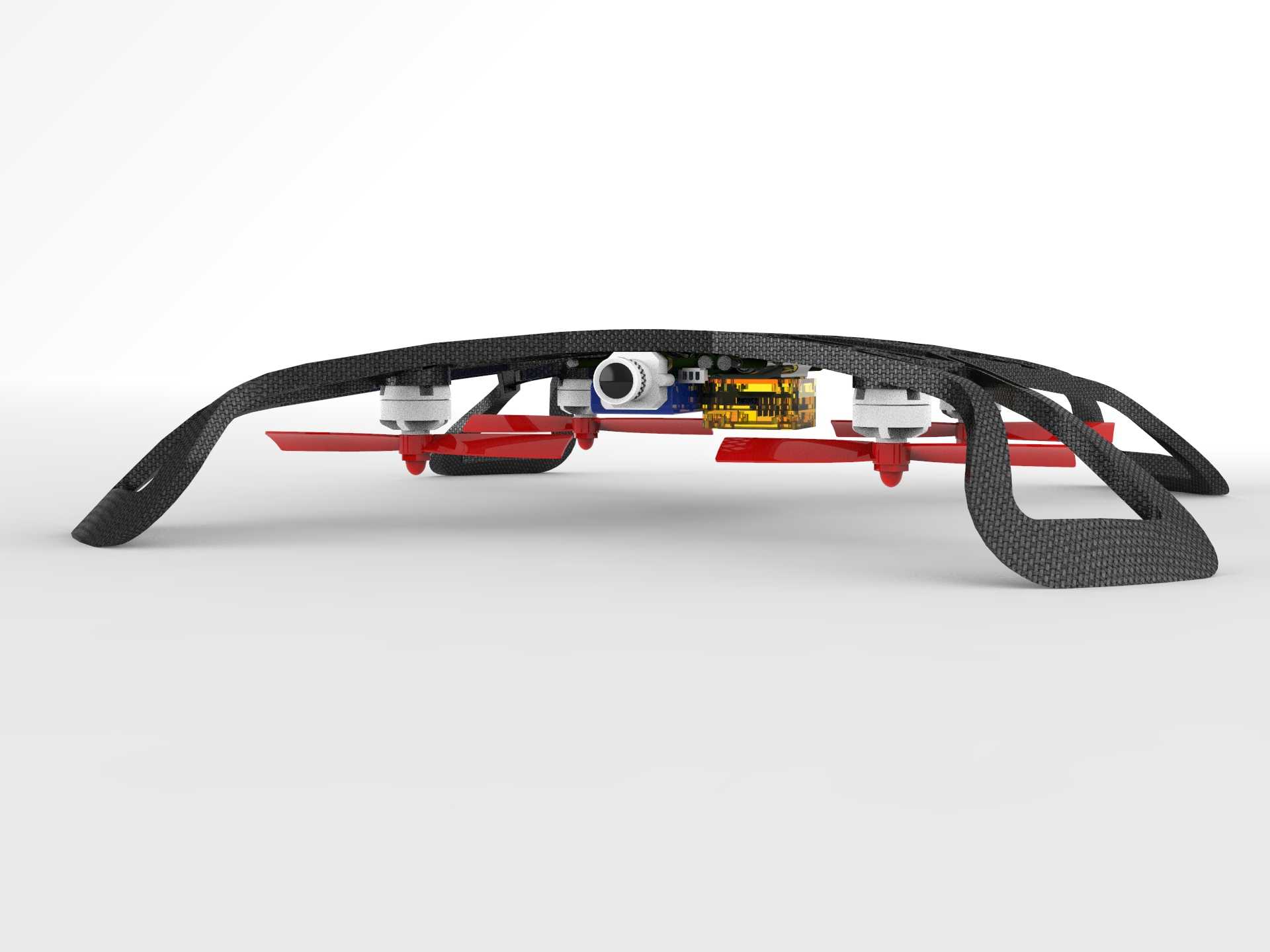

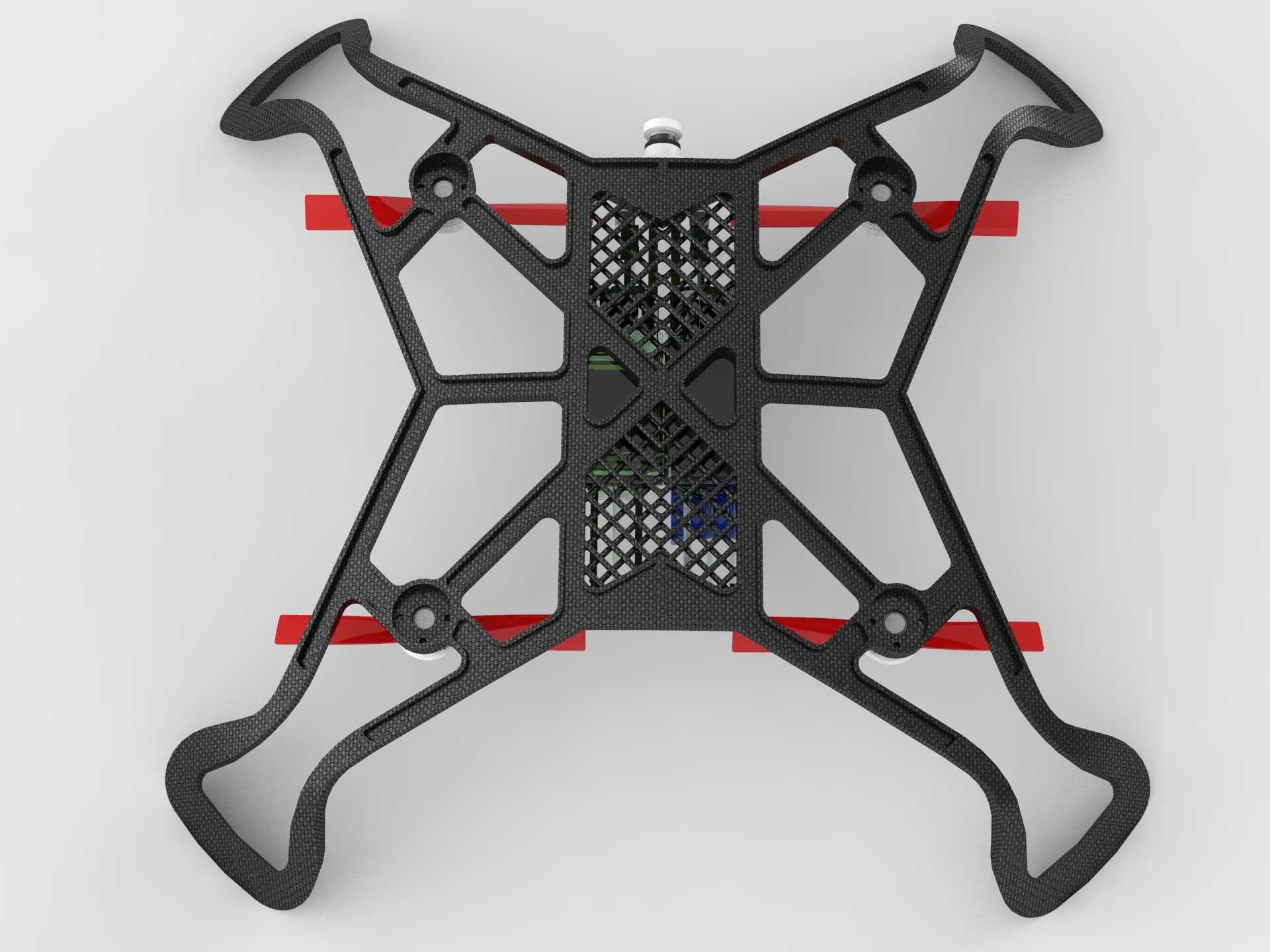

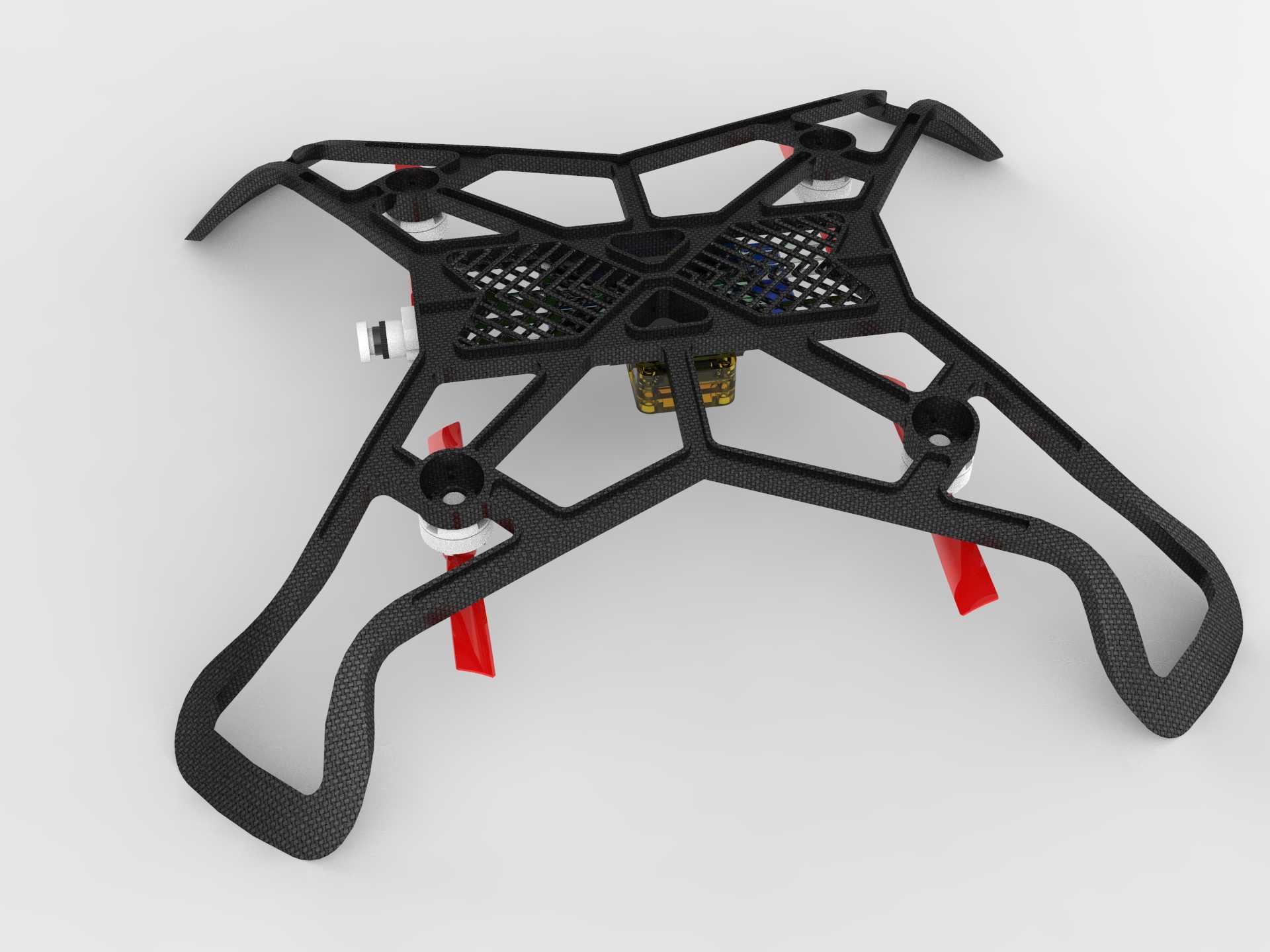

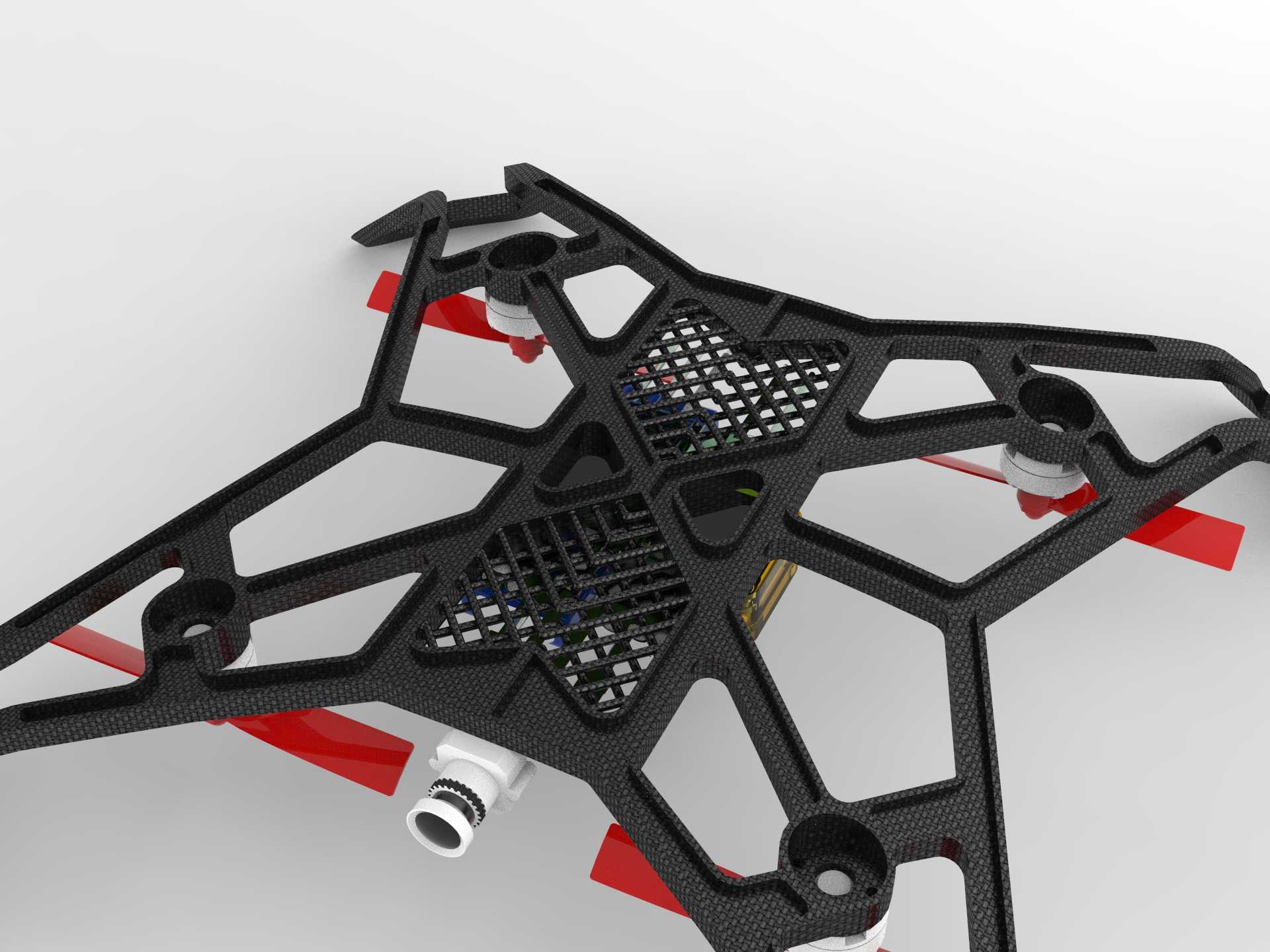

这款四旋翼机架的结构设计，核心围绕低空近景作业场景的实际需求展开，日常可搭载轻量化图像采集模块完成小范围场地巡检、低空航测、教学实训飞行等任务，机架本身作为飞控、动力、电源、载荷的集成安装载体，所有结构细节都围绕飞行稳定性、载荷适配性、抗损能力做针对性优化。从结构布局来看，采用X型旋翼排布方案，四个机臂从中心舱体向外延伸形成对称支撑结构，机臂末端预留标准动力单元安装位，可适配常用规格的无刷电机与螺旋桨，中心舱体设置分层安装空间，上层可固定飞控板、GPS接收模块，下层预留电池仓与载荷挂载接口，安装边界完全匹配主流微型飞控、2-3S锂电池、轻量化摄像头的安装尺寸，无需额外打孔改造即可完成整机组装。设计过程中优先考虑减重需求，机臂主体采用桁架式镂空结构，在不降低结构抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料冗余，相比同尺寸实心注塑机架，整体重量降低近四成，能有效提升飞行续航时间与载荷冗余。机臂末端做弧形上扬过渡处理，既可以避免飞行过程中螺旋桨气流与机架主体产生扰流影响飞行姿态，也能在发生轻度碰撞时通过结构形变吸收冲击能量，降低动力部件的损坏概率。机架底部设置一体化支撑脚架，脚架弧度经过反复调整，起降时可提供稳定的支撑面，同时预留足够的离地间隙，避免底部挂载的摄像头在起降过程中与地面发生剐蹭。中心舱体的走线槽采用隐藏式设计，所有电调、信号线、电源线都可沿机臂内部的镂空通道排布，既减少了飞行过程中的线缆风阻，也能避免线缆外露被螺旋桨剐蹭造成飞行故障。从受力角度分析，机架的受力核心集中在中心舱与机臂的连接位置，该区域做了局部加厚与加强筋布局，可承受机动飞行时的交变载荷，避免长时间飞行后出现连接位断裂的问题。机臂末端的电机安装座设置了定位凸台，可快速对齐电机安装孔位，保证四个电机的安装平面度误差控制在合理范围内，降低后续飞控参数调试的难度。整体结构没有多余的装饰性设计，每一处结构特征都服务于实际飞行需求，不管是用于教学场景的无人机组装实训，还是个人爱好者组装航拍飞行器，或是用于小范围的厂区巡检作业，这款机架都能提供稳定可靠的结构支撑，适配不同场景下的组装与使用需求。
