航模RC发动机螺旋桨推力测试台架结构

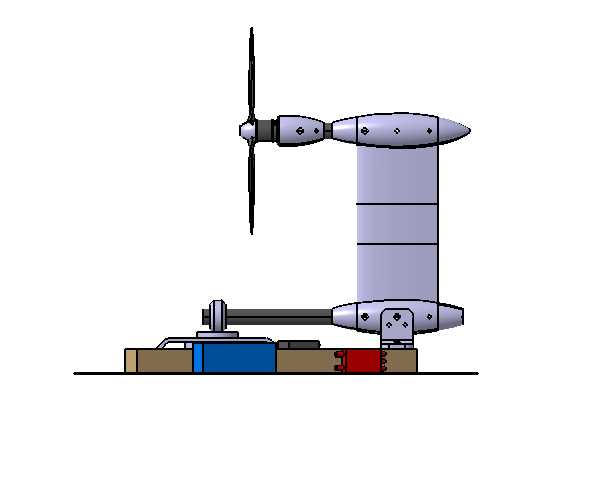

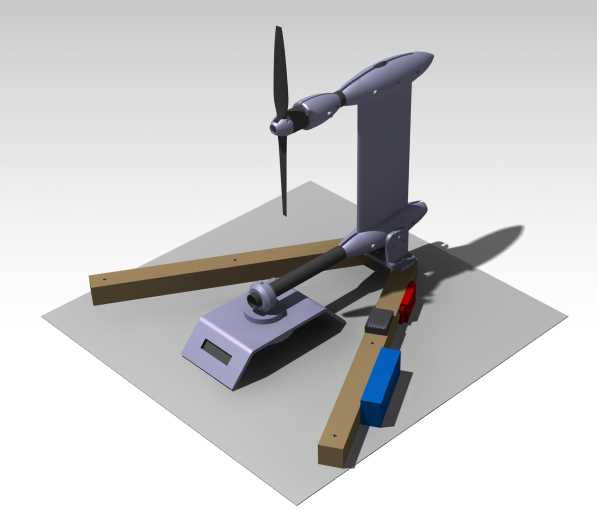

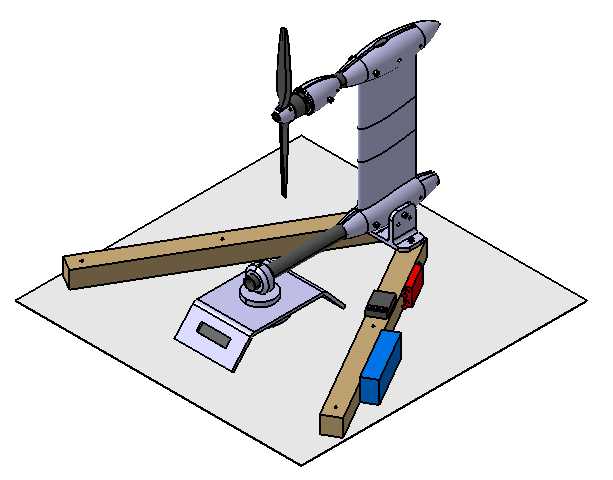

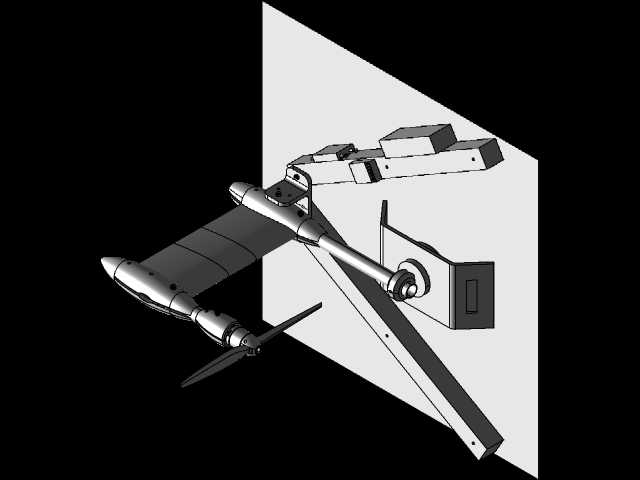

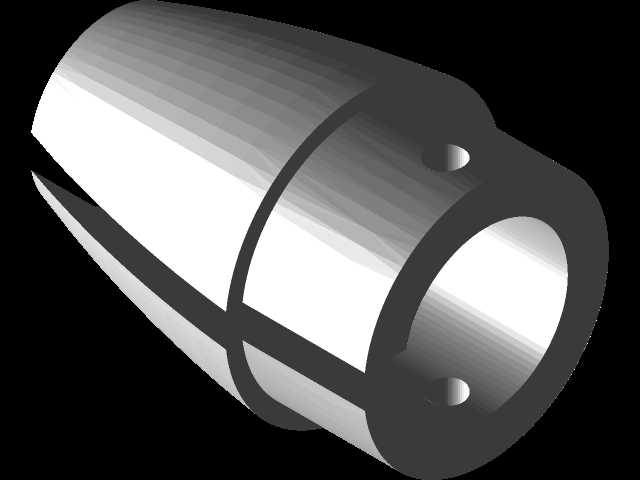

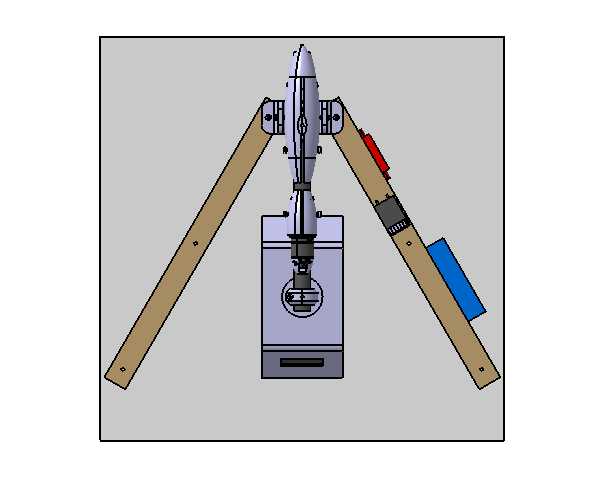

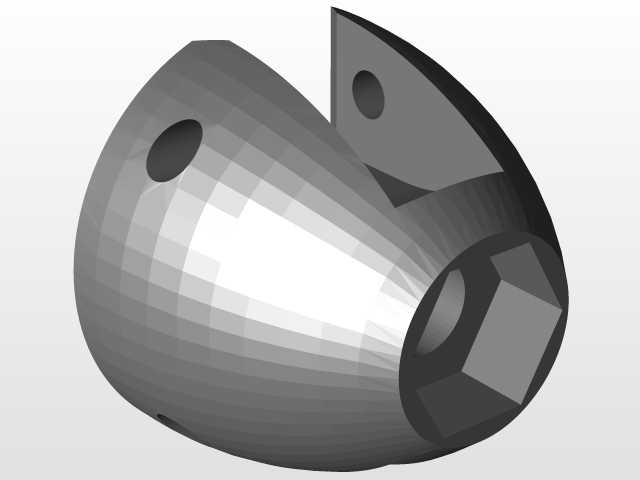

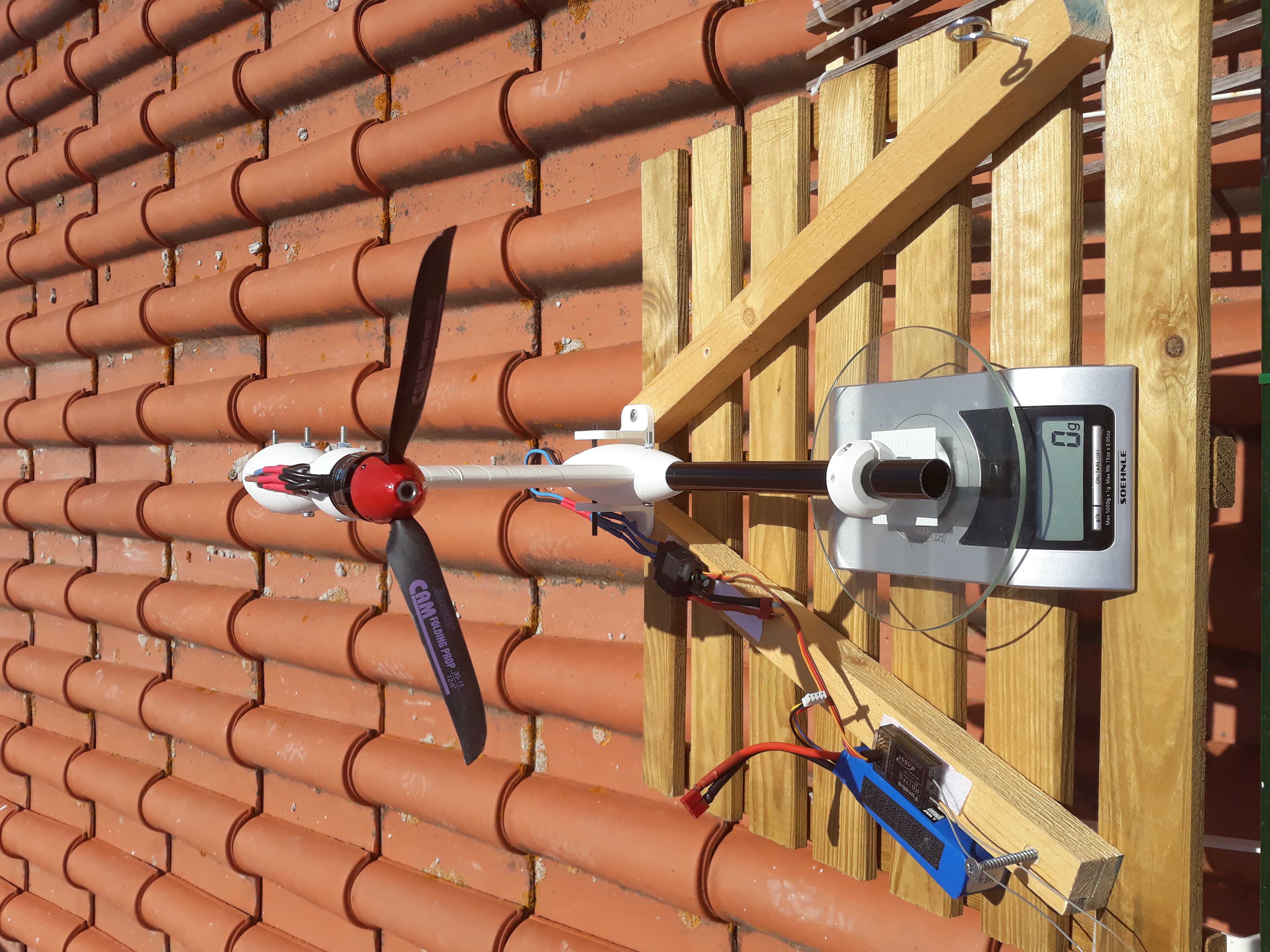

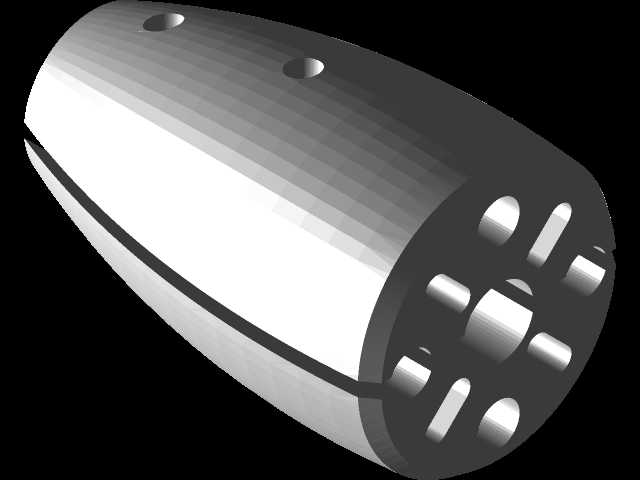

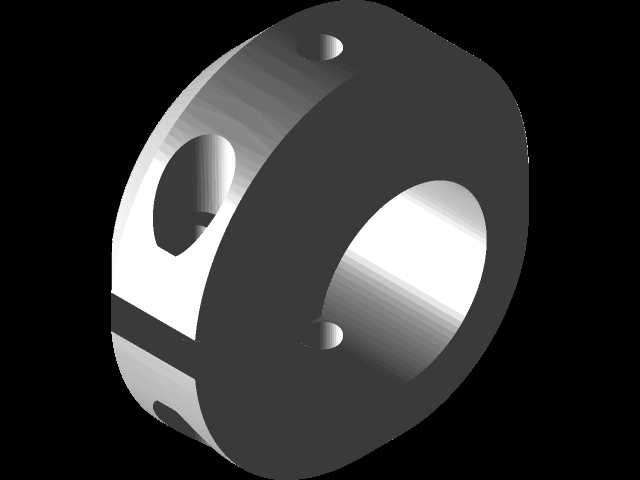

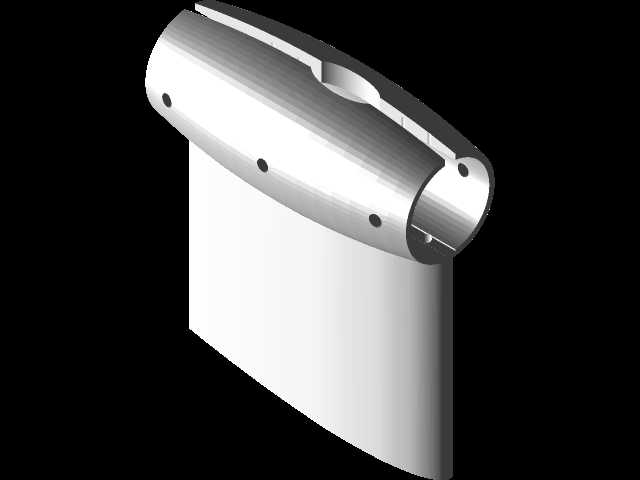

在航模动力系统研发、中小学及高校科创实训场景中，动力输出的精准量化是优化飞行器动力匹配的核心环节，这款推力测试台架正是针对小功率RC类活塞发动机、电动动力组搭配螺旋桨的推力输出检测需求设计的专用工装。不同于工业级大推力发动机试验台的厚重结构，该台架充分考虑小尺寸动力测试的安装便捷性与测量精度需求，整体采用模块化分体布局，底座采用十字交叉的木质型材作为支撑主梁，型材表面预留等距安装孔位，可根据被测动力组的尺寸、重心位置灵活调整固定点位，保证测试过程中推力方向与传感器受力轴线完全重合，避免侧向分力带来的测量误差。台架的垂直支撑立柱采用一体化硬质结构设计，上部预留动力安装座的铰接点位，可适配不同安装孔距的发动机、电机固定座，安装时仅需通过标准紧固件即可完成被测件的快速装夹，无需额外定制转接件。底座上集成的测量模块区域，分别设置推力传导杆与数据采集单元安装位，推力传导杆采用低阻尼直线导向结构，可将螺旋桨旋转产生的轴向推力无损耗传递至测力单元，避免传动间隙导致的数值波动。考虑到实训场景下的频繁拆装需求，台架所有外露连接点位均采用标准快拆紧固件，非受力的装饰与防护部件采用轻量化3D打印结构制作，在保证结构刚度满足小推力测试需求的前提下，尽可能降低台架自身重量，方便实训场景下的搬运与工位调整。从安装边界来看，台架整体占地尺寸适配常规实验室桌面摆放，垂直支撑高度可保证最大12英寸尺寸的螺旋桨旋转时不会与底座、桌面发生干涉，测试时无需额外搭建加高支架。设计过程中充分考虑了测试过程的振动抑制需求，十字形底座的四个延伸端可根据测试环境加装配重块，抵消大尺寸螺旋桨高速旋转时产生的振动耦合，避免台架出现位移或共振影响测量结果。台架预留的拓展安装位可额外搭载转速传感器、温度传感器、电流电压采集模块，可同步采集动力系统的转速、缸头温度、功耗等配套参数，满足动力系统匹配性测试的多维度数据采集需求，既可以用于航模爱好者的动力选型对比测试，也可作为机械、航空类专业的教学实训装置，让使用者直观理解推力产生原理、动力系统匹配逻辑以及力的传导测量方式，所有可拆分部件均符合3D打印与常规型材加工的工艺要求，使用者可根据自身测试需求对局部结构进行微调改造，适配不同功率等级的小尺寸航空动力测试需求。
