维多利亚时代齿轮切削缓冲工具结构

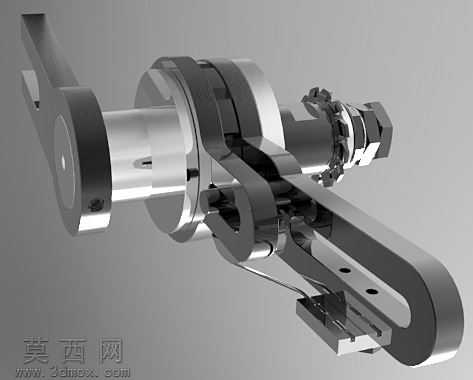

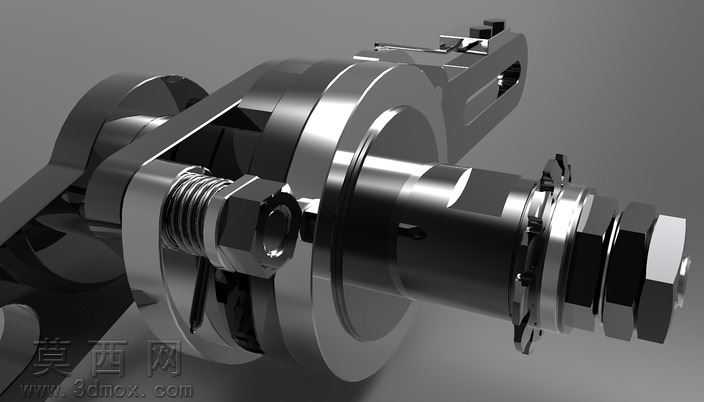

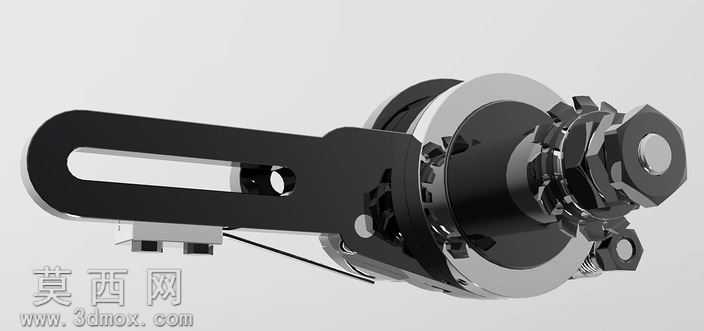

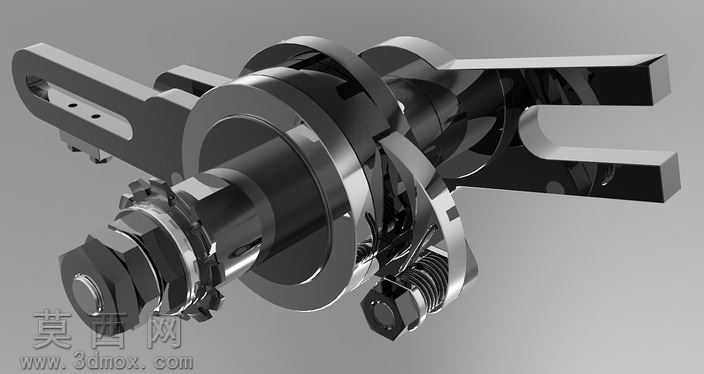

本作品为复刻维多利亚时代齿轮切削工序配套缓冲附件的三维建模成果，建模阶段以SolidWorks为核心载体，遵循机械加工工装的实际装配逻辑完成全零件参数化搭建，从核心回转主轴、锁紧拨叉、夹持臂到末端定位组件均按真实加工比例还原，各配合面预留符合机械装配规范的公差间隙，保证虚拟装配下无干涉错位问题。渲染阶段采用金属材质分层处理工艺，主轴回转面赋予高抛光铬钢材质，通过调整反射粗糙度与环境光遮蔽参数还原机加工金属的冷冽光泽；夹持臂与拨叉等受力结构件采用调质发黑钢材质，表面添加细微切削纹理与使用磨损痕迹，区分不同功能零件的材质属性；铰接销轴、锁紧螺钉等标准件做镀锌钝化质感处理，通过细微的色彩差异提升模型整体的真实层次感。结构设计上完整还原老式车床附件的功能逻辑，核心回转主轴可带动拨叉完成定角度摆动，U型夹持臂设置多组定位孔位适配不同规格的齿轮切削刀具，末端缓冲组件通过铰接联动结构实现动作的连续缓释，当刀具完成单齿切削行程后，机构可带动刀具平稳回退，同时触发下一个牙轮的进给动作，避免老式车床刚性走刀带来的崩齿、刀痕问题，完全匹配早期齿轮加工中“切削-回退-分度进给”的连续作业需求。设计思路上以复原老式机械工装的功能逻辑为核心，没有做多余的现代化结构简化，保留了早期机械构件厚重的轮廓造型与外露的铰接结构，通过对联动关系的精准复刻，还原了近代机械加工中纯机械结构实现动作缓冲与工序联动的设计巧思，模型可用于老式机床结构研究、机械发展史科普展示，也可作为复古风格机械动画的装配素材使用。
