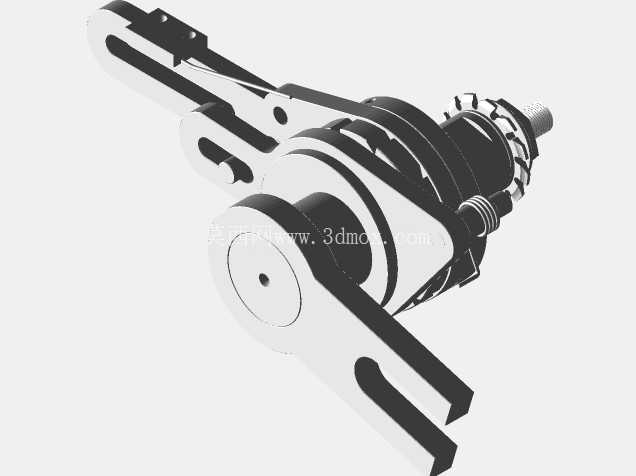

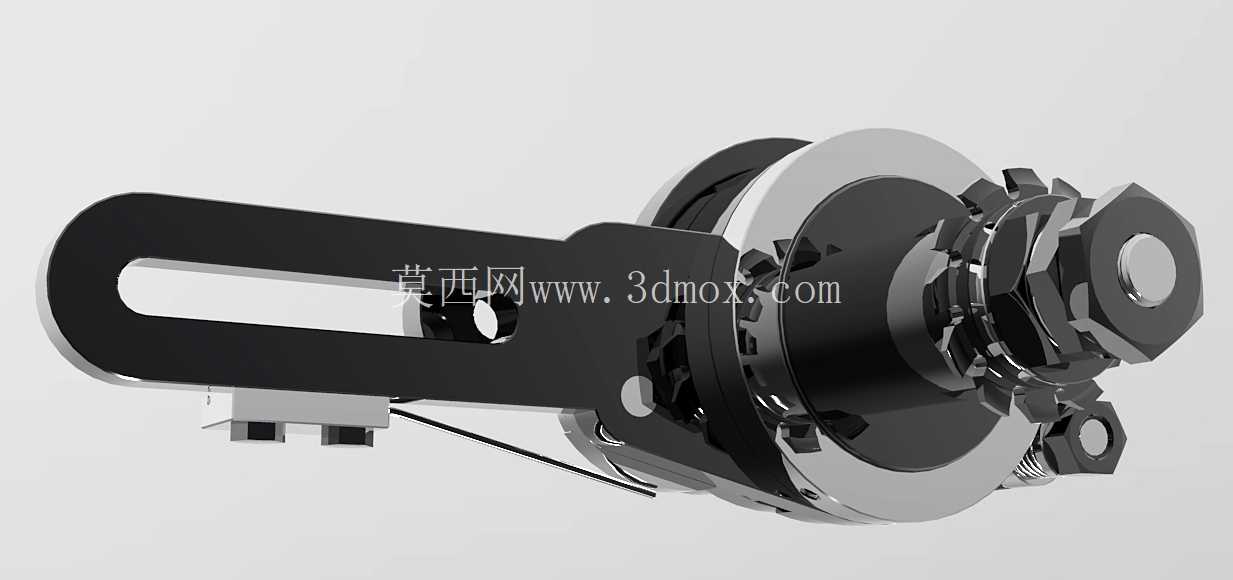

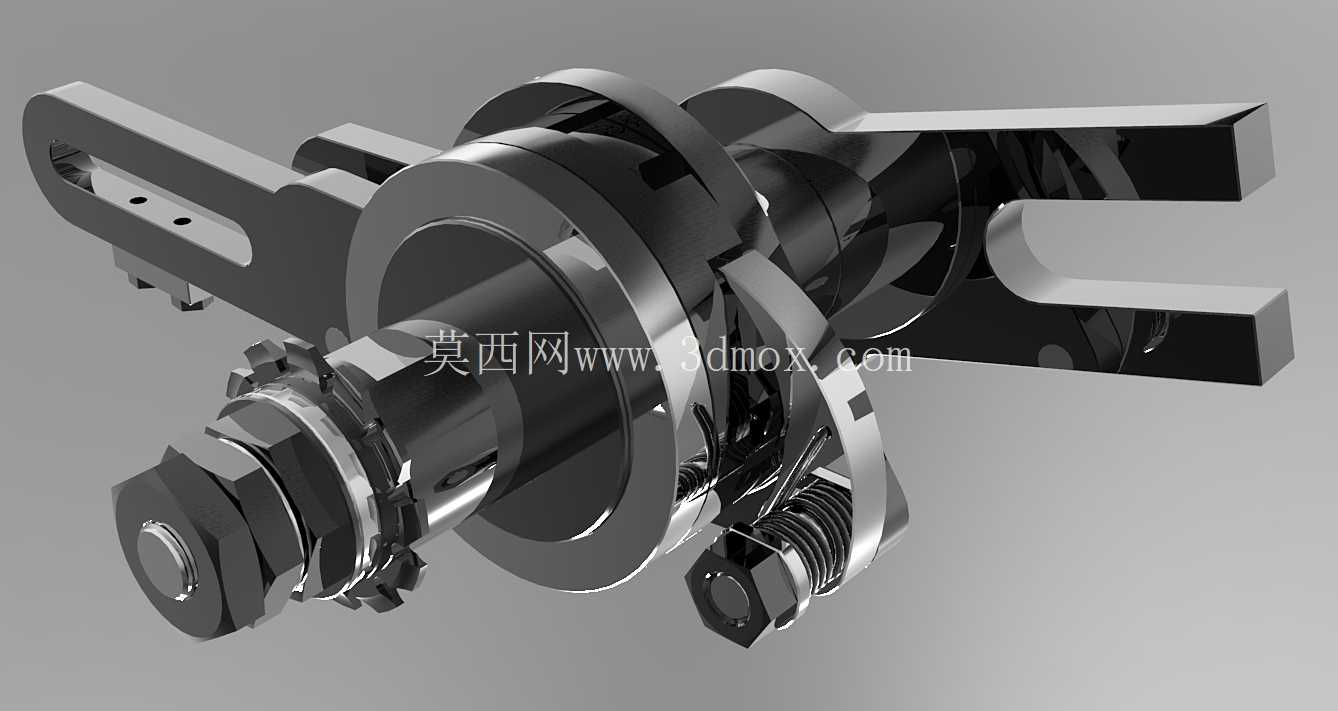

车床配套齿轮连续切削消除附件结构

项目分类:机床 发布时间:2026-05-21 ID:1149710
  • 车床配套齿轮连续切削消除附件结构
  • 车床配套齿轮连续切削消除附件结构
  • 车床配套齿轮连续切削消除附件结构
  • 车床配套齿轮连续切削消除附件结构
  • 车床配套齿轮连续切削消除附件结构
  • 车床配套齿轮连续切削消除附件结构

  这套结构是专为普通卧式车床配套设计的齿轮齿形连续切削辅助工装,主要适配中小型车床的两顶尖安装工位,解决传统单齿分度切削过程中退刀、转位重复定位误差大、加工效率低的实际生产问题。从安装边界来看,整套工装的主体回转轴线与车床主轴轴线保持同轴设计,安装时一端通过莫氏锥柄接入车床主轴锥孔,另一端由尾座顶尖提供轴向支撑,整体径向最大轮廓尺寸控制在车床中拖板通行边界以内,不会在横向进给过程中与床鞍、刀架部件产生运动干涉,适配床身上最大回转直径320mm至500mm区间的普通车床,不需要对车床原有结构做任何改装,换装时仅需完成锥柄定位、尾座顶紧两个步骤即可完成装夹,安装耗时控制在十分钟以内,适合中小批量齿轮修配、非标小模数齿轮加工的车间场景使用。从功能逻辑来看,整套结构的核心作用是在刀具完成单个齿槽的切削行程后,自动触发精准的分度转位动作,不需要操作人员手动扳动分度头、插拔分度销,整套动作的触发逻辑完全与刀具的退刀行程联动:当车刀沿径向完成切削退回到安全位置时,工装内部的棘爪结构会在复位弹簧的作用力下推动棘轮转过固定齿距,带动夹持齿轮工件的主轴完成对应一个齿距的角向转位,转位到位后锁紧结构自动锁止,避免切削过程中工件出现角向窜动,保证每个齿槽的切削深度、齿形角度一致性。

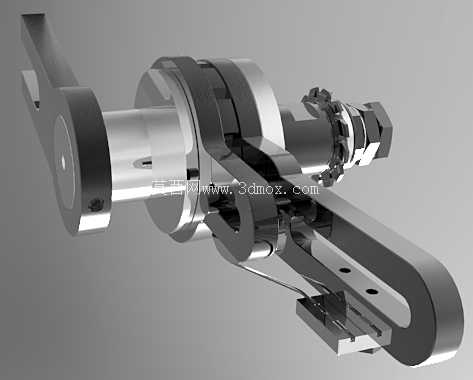

  从结构设计细节来看,外露的杠杆臂是分度动作的触发部件,其行程与车床中拖板的后退行程做了匹配设计,当刀具退到预设安全位置时,刀架侧面的碰块会接触杠杆臂,触发棘爪的抬起与复位动作,整套触发力经过杠杆比放大,不需要额外加装气动、电动驱动部件,完全依靠机械结构的联动完成所有动作,故障率远低于电动分度结构,在车间多油污、多切削液的工况下也能稳定运行,不需要频繁做清洁维护。工装的夹持端采用可换式弹簧夹头结构,可根据待加工齿轮的内孔直径更换对应规格的夹套,夹持范围覆盖内孔直径8mm至32mm的盘类齿轮工件,轴向定位端面经过淬火磨削处理,端面跳动控制在0.01mm以内,保证齿轮装夹后的定位精度,避免齿向误差超差。

  从实际加工场景的适配性来看,这套工装主要针对小模数直齿圆柱齿轮的单齿分度切削加工,尤其适合维修车间、非标设备制造厂的小批量齿轮加工需求,这类场景往往没有专用滚齿机、插齿机设备,依靠普通车床完成齿轮加工时,手动分度的效率低、误差大,很容易出现齿距累积误差超差导致齿轮啮合异响、磨损过快的问题,这套工装的分度精度由棘轮的齿形加工精度保证,单齿分度误差可控制在1分以内,累积齿距误差满足8级精度齿轮的加工要求,完全可以适配低速传动场景的齿轮使用需求。

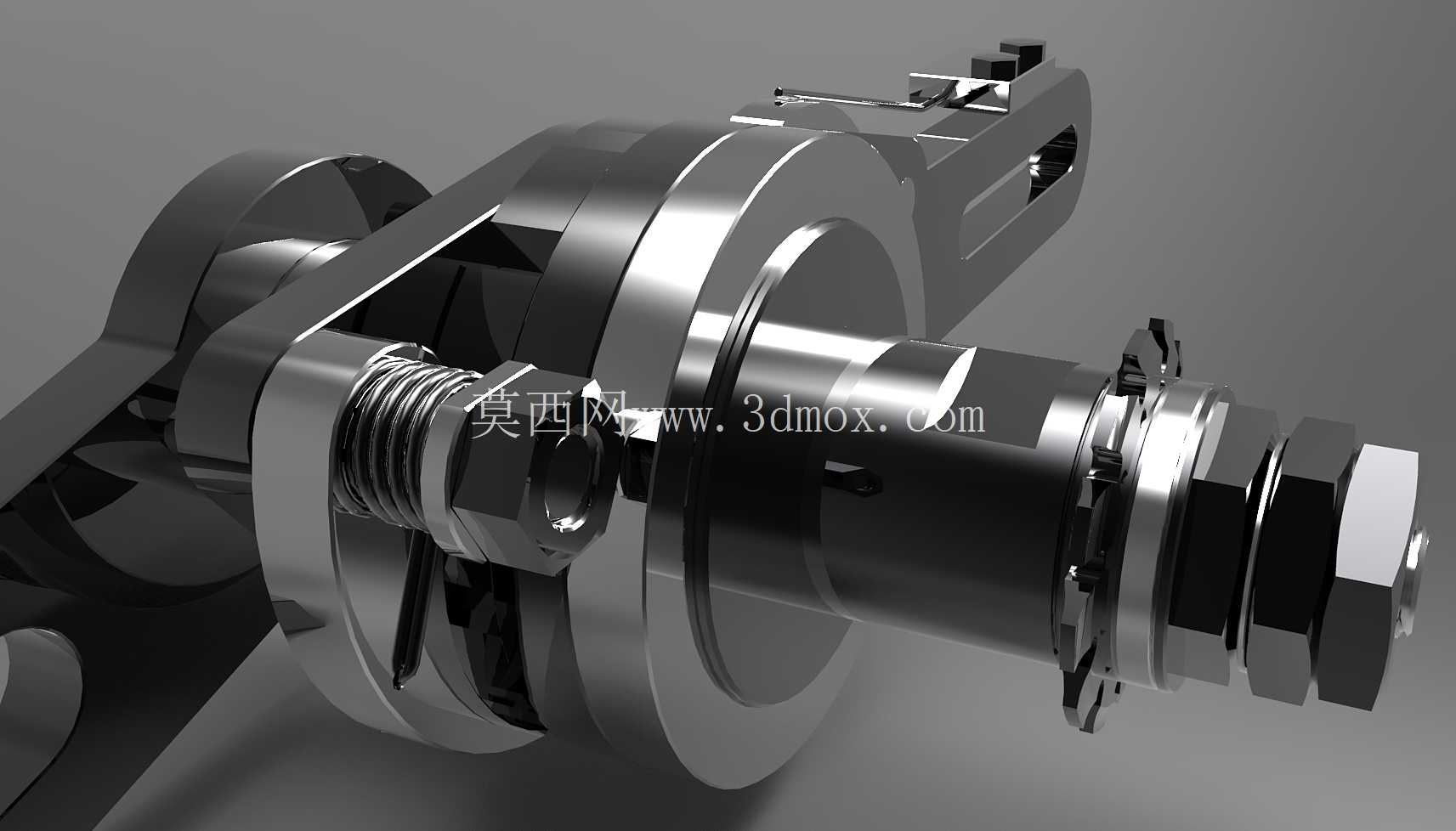

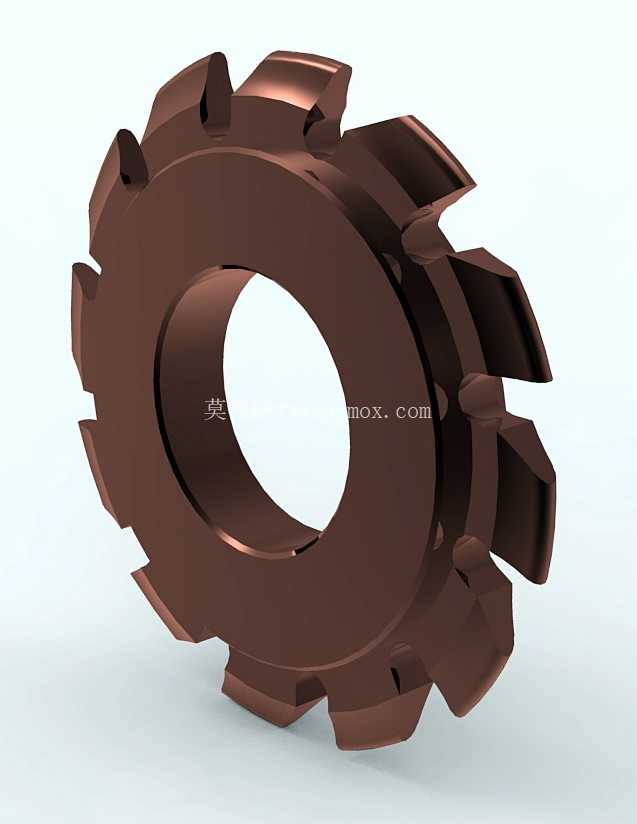

  结构的回转部分采用了一对深沟球轴承做径向支撑,轴向设置了推力球轴承承受切削过程中的轴向分力,长时间运行下的回转间隙保持稳定,不会因为轴承磨损导致分度精度下降,轴承端盖设置了密封毡圈,可阻挡切削液、铁屑进入轴承腔,日常维护仅需每三个月补充一次锂基脂即可。工装的外露金属部件都做了发黑防锈处理,适配车间潮湿、多切削液的使用环境,不会因为短期闲置出现锈蚀卡滞的问题。在实际操作过程中,操作人员只需要完成工件装夹、对刀、设定切削深度三个步骤,后续的切削、退刀、分度动作可随着车床中拖板的往复进给自动完成,单个齿轮的加工效率相比手动分度方式提升60%以上,同时可避免人工分度时的读数误差、操作失误导致的废品问题。需要注意的是,这套工装仅适配直齿圆柱齿轮的加工,无法完成斜齿轮、锥齿轮的齿形切削,使用时需要根据齿轮的模数、齿数更换对应齿距的棘轮配件,棘轮更换仅需拆卸端部的锁紧螺母即可完成,换装过程不需要复杂的调试,更换后首次试切验证齿距即可投入批量加工。
