单工蒸汽机装配与零件结构三维设计

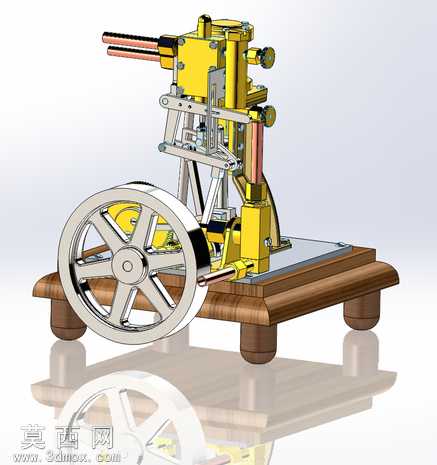

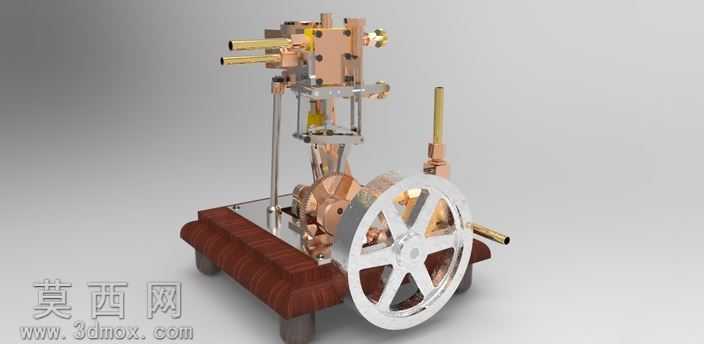

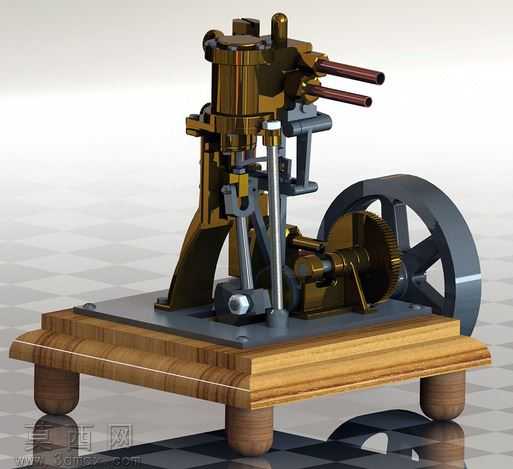

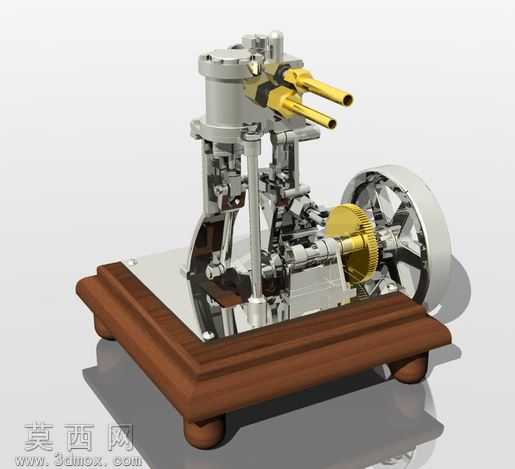

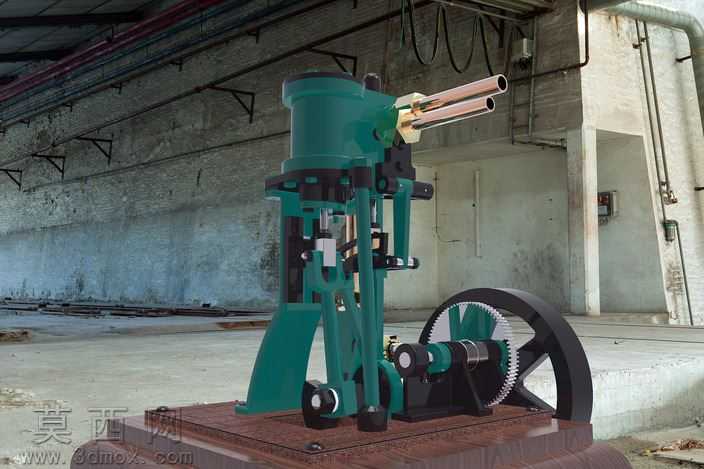

本作品为单工蒸汽机的完整装配体与全零件三维建模成果，建模过程严格遵循机械设计的尺寸配合规范，依托三维参数化建模逻辑完成全部构件的搭建。首先针对蒸汽机的核心动力单元进行结构拆解，将整套装置划分为动力输出飞轮、曲柄连杆传动组、配气阀组件、气缸活塞总成、机架支撑结构、木质展示底座六大模块逐一建模。建模阶段对每个零件的几何特征进行精准还原，比如飞轮部分采用辐条式结构设计，通过拉伸、切除、圆周阵列等特征命令完成轮辐、轮毂、轮缘的一体化建模，边缘做倒角处理还原金属构件的加工细节；曲柄连杆机构严格按照曲柄摇杆运动的行程参数设计轴孔配合公差，保证后续运动仿真时无干涉卡顿；气缸与活塞部分还原了单工蒸汽机的配气通路结构，对气道、密封槽、活塞杆导向孔等细节特征做了精细化处理，还原真实蒸汽机的气路逻辑。材质渲染阶段针对不同构件匹配对应材质属性，金属传动部件赋予抛光不锈钢、黄铜材质，调整金属粗糙度与反射参数，还原金属构件的光泽质感与机加工纹理；底座部分采用深色实木材质，添加木纹纹理贴图与哑光漆面效果，还原木质底座的温润质感；紧固件、操作手柄等小零件分别做发黑处理、胶木材质的区分，让整体模型的材质层次清晰，视觉还原度高。装配阶段采用自下而上的装配逻辑，先完成子装配体的配合约束，再进行总装搭建，对转动副、移动副分别添加对应的机械配合关系，保证各构件的运动自由度符合真实蒸汽机的运行逻辑。整套设计完整还原了单工蒸汽机从零件细节到整体装配的全部结构，既可以作为机械原理教学的演示模型，也可用于蒸汽机动力结构的原理验证与参考，模型结构完整，配合关系严谨，细节还原度高，能够清晰展示单工蒸汽机的动力传递路径与工作原理。
