弹簧油气式飞机起落架超悬挂结构

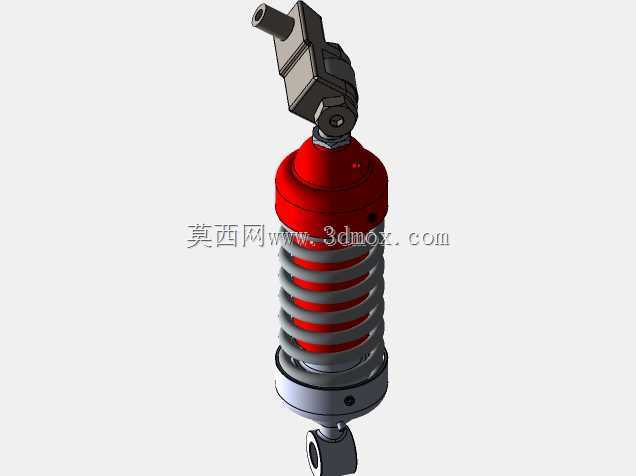

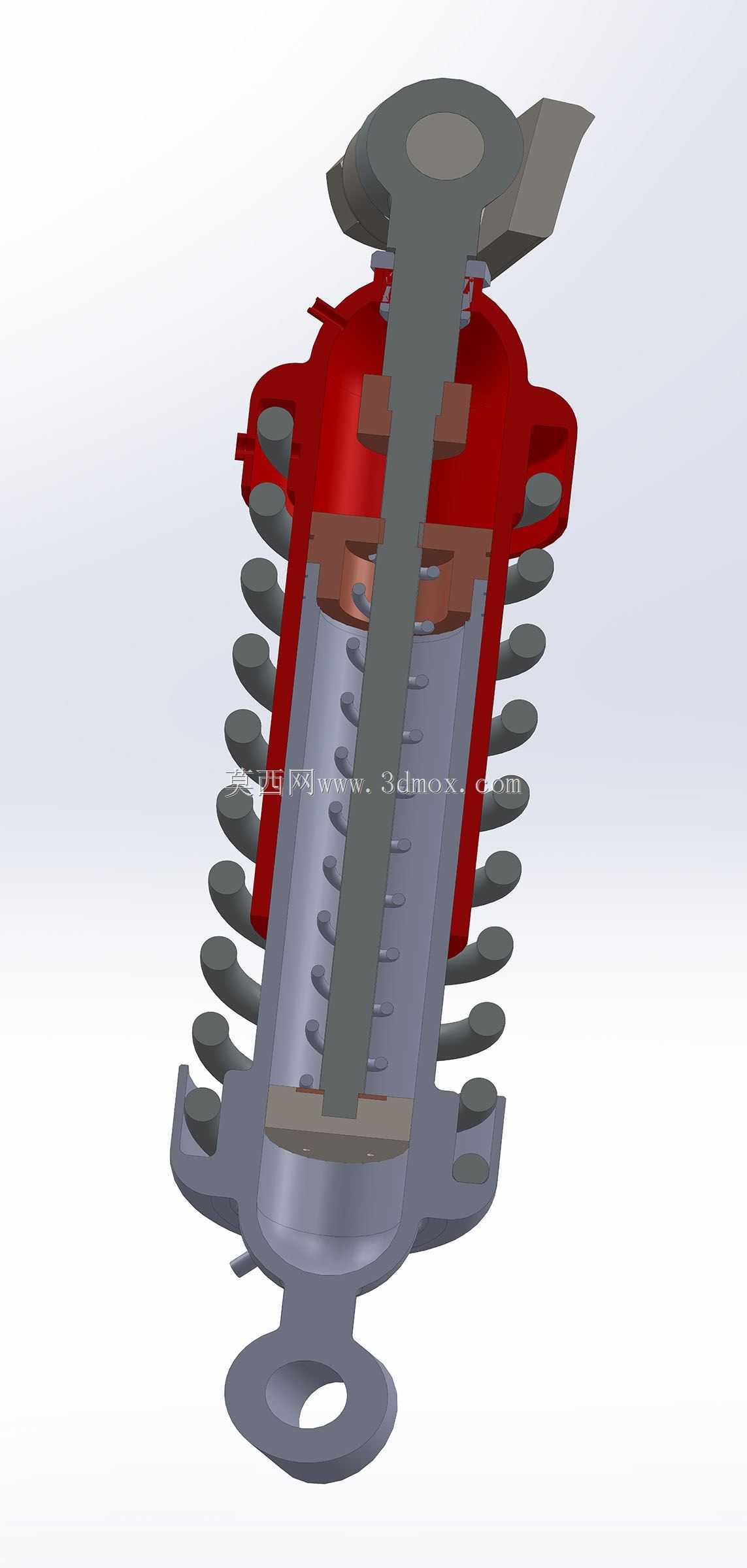

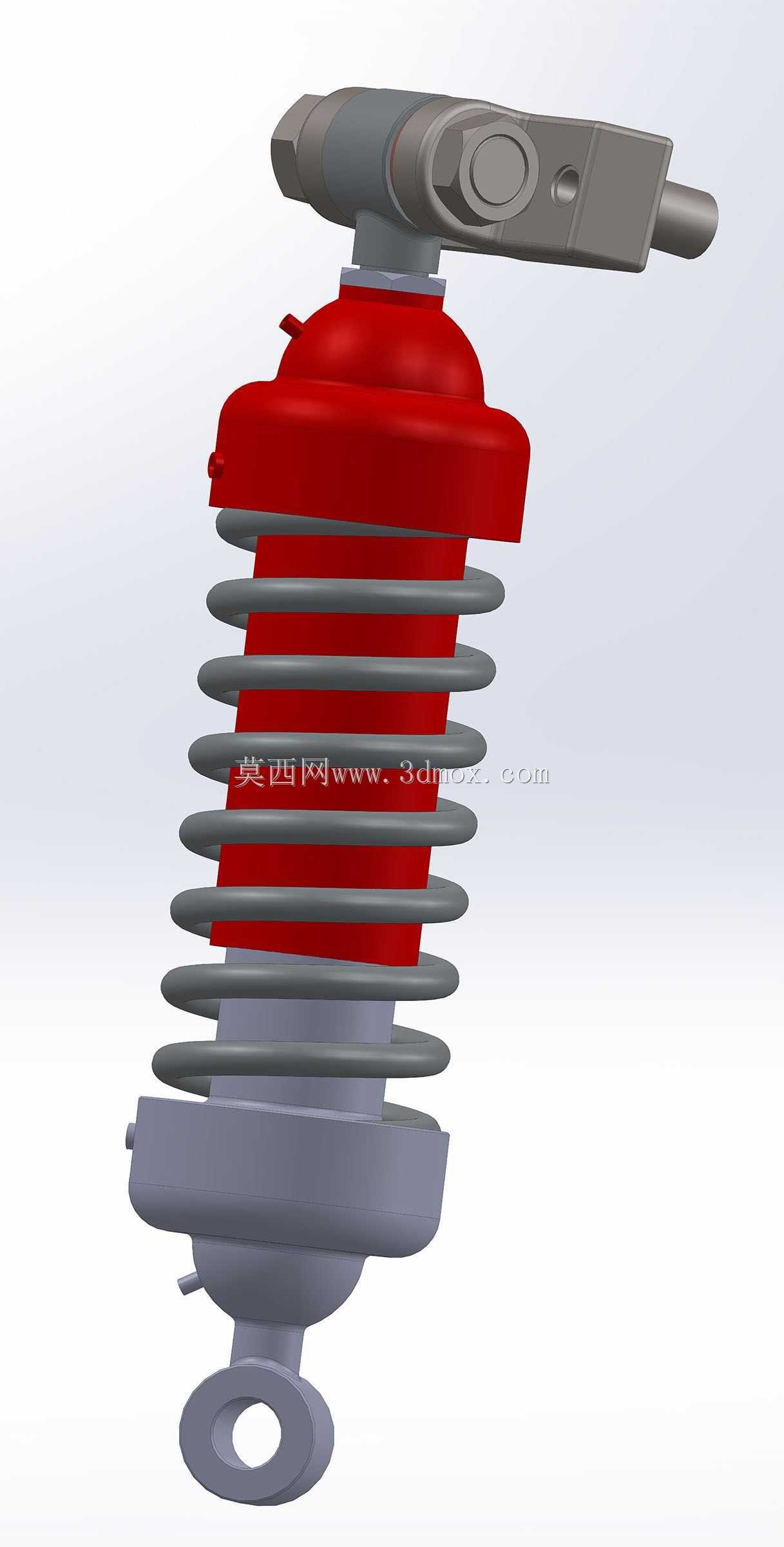

该悬挂结构为弹簧油气复合式减振单元，核心应用场景覆盖轻型飞机起落架系统、重型自卸车重载悬架场景，核心作用是通过多介质耦合作用消除行驶或着陆过程中的高频振动与冲击载荷，避免载荷直接传递至机身或车架主体结构造成结构疲劳损伤。从功能特性来看，该结构整合了圆柱螺旋弹簧的线性刚度承载优势与油-气耦合的非线性阻尼特性，外侧环绕的等节距螺旋弹簧主要承担静态载荷与常规小幅振动的缓冲，内部筒腔分隔为油液腔与压缩空气腔，当外部冲击载荷通过上端安装耳传入时，活塞杆向内压缩，首先推动油液通过腔体内置的节流孔产生阻尼耗散冲击能量，同时压缩腔体内的惰性气体，利用气体的可压缩性实现大冲击载荷下的软缓冲，避免刚性碰撞带来的结构破坏。设计过程中首先明确了安装边界约束：下端吊耳为单耳铰接结构，铰接孔轴线与活塞杆轴线垂直，用于与起落架下部摇臂或车桥连接，上端安装座为带侧向定位面的法兰结构，用于与机身承力框或车架纵梁连接，整体安装长度满足常规轻型飞机前起落架的行程要求，最大压缩行程下筒体外径与周边结构预留足够安全间隙，避免压缩过程中出现运动干涉。结构布局上采用内外同轴设计，螺旋弹簧套置在主工作筒外侧，既可以利用弹簧自身的结构对工作筒形成侧向防护，避免飞行或行驶过程中飞溅的碎石、杂物撞击主筒造成密封面损伤，又能缩短整体径向尺寸，压缩安装所需的横向空间。内部活塞组件上设置了多道密封结构，分别隔离油液与气体腔、隔离内腔与外部环境，避免油气泄漏导致阻尼性能衰减，同时活塞杆表面做了硬化处理，降低往复运动过程中的磨损量，延长结构的维护周期。在阻尼匹配设计上，节流孔的孔径经过多轮迭代计算，可在不同压缩速度下提供对应的阻尼力：低速压缩时节流阻尼较小，保证小幅振动过滤的平顺性，高速冲击时节流阻尼快速上升，快速耗散大冲击能量，避免活塞杆击穿筒底。侧向承载方面，主工作筒与活塞杆之间设置了导向支撑环，可承受着陆或颠簸路面带来的侧向弯矩，避免活塞杆受偏载出现卡滞，保证减振动作的顺畅性。该结构同时适配起落架收放过程中的载荷变化，在收放行程内弹簧预紧力可保持活塞杆处于稳定伸出状态，避免收放过程中结构出现异常晃动。
