0.5U规格立方星一体式承载框架结构

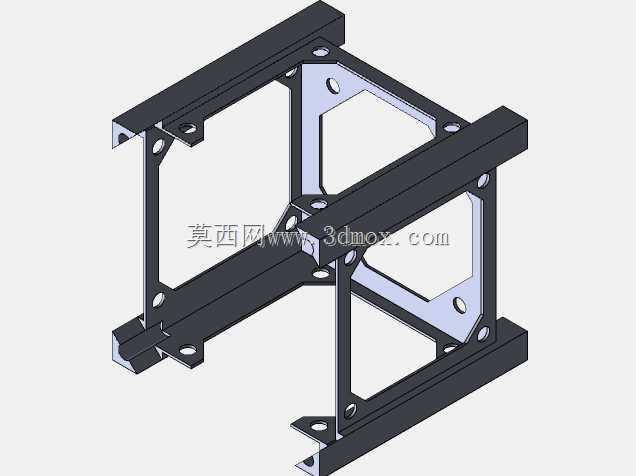

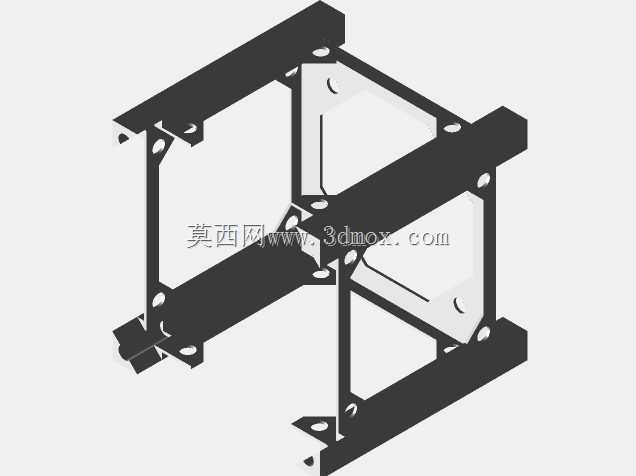

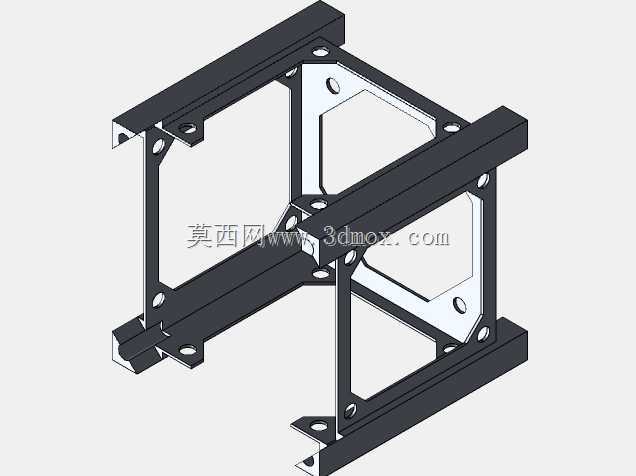

这款立方星承载框架针对50mm×50mm规格的0.5U级微微卫星设计，采用一体式结构布局，主要应用于近地轨道皮卫星的星载设备集成承载场景，是微小卫星整星结构的核心承力部件。从实际工程应用角度出发，这类框架需要同时满足发射阶段的力学承载要求与在轨运行阶段的设备安装基准需求，顶部预留的降落伞安装接口，专门适配亚轨道探空火箭搭载的试验类立方星使用，可在试验任务结束后实现载荷的安全回收，避免试验数据随星体再入损毁。

设计过程中优先考虑了结构轻量化与刚度的平衡，主体承力梁采用镂空式型材结构，在保证整体抗剪切、抗振动能力的前提下，尽可能削减非承力区域的材料余量，适配微小卫星严格的重量约束要求。框架的角接位置采用L型加强角片连接，所有安装孔位均做了沉头处理，既避免星载设备安装时紧固件突出干涉，也能保证各安装面的平面度公差满足星载敏感器、电路板的安装基准要求。

从安装边界来看，框架内部的净安装空间严格匹配0.5U立方星的标准尺寸规范，外部轮廓无突出结构，可直接适配标准的立方星分离机构接口，无需额外做适配转接。框架上预留的多组安装孔位呈标准化排布，可兼容不同功能的星载模块安装，包括通信板卡、控制主板、电池组、敏感器组件等，不同模块可通过孔位直接固定在框架内侧的安装面上，减少额外的转接支架重量。

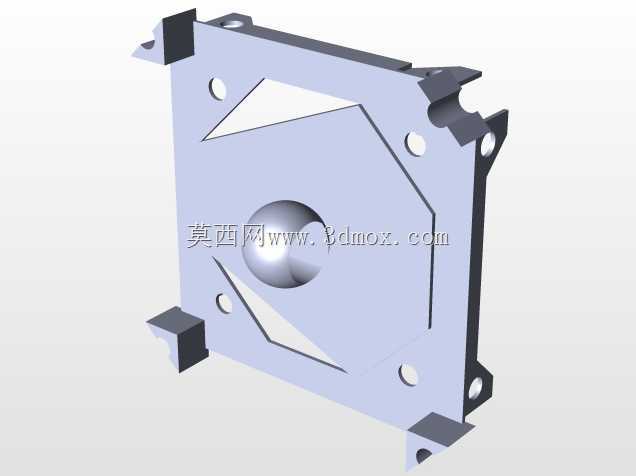

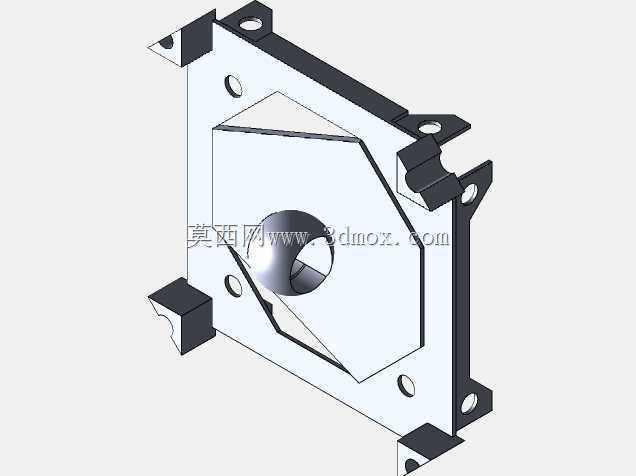

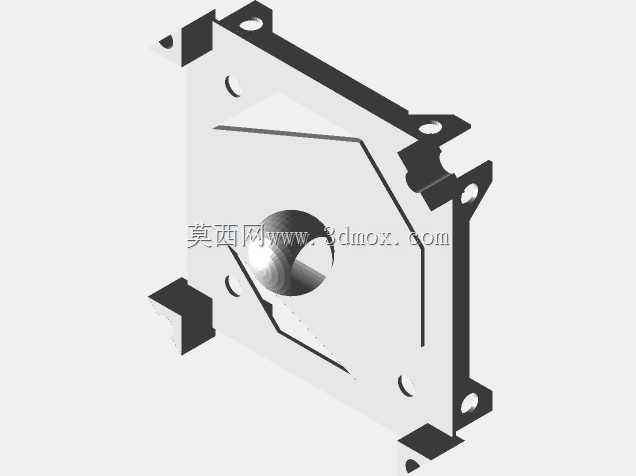

结构受力路径设计上，发射阶段的轴向过载会通过四根纵向主承力梁均匀传递到分离机构对接端，横向振动载荷则通过横向连接梁与角部加强片分散到整体结构，避免局部应力集中导致的结构失效。表面处理可根据实际任务需求选择阳极氧化或者导电氧化，前者提升结构的耐腐蚀性能，后者则可满足星体的等电位连接要求，避免在轨运行时的静电积累影响星载电子设备正常工作。顶部的降落伞安装座采用与主框架一体化的连接设计，保证开伞瞬间的冲击载荷能直接传递到主承力结构上，不会出现局部连接失效导致的回收失败问题。
