共轴双旋翼迷你遥控直升机结构设计

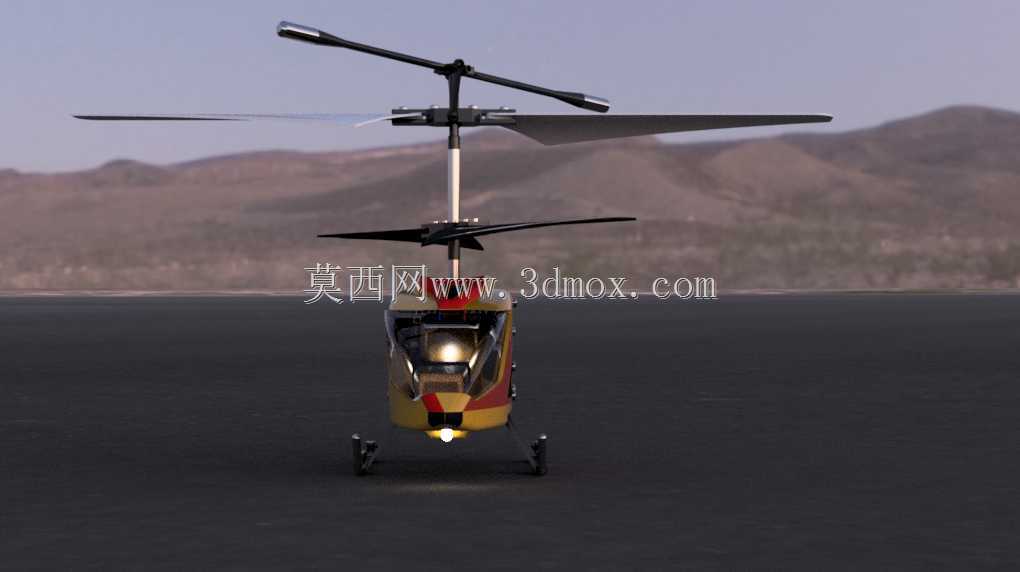

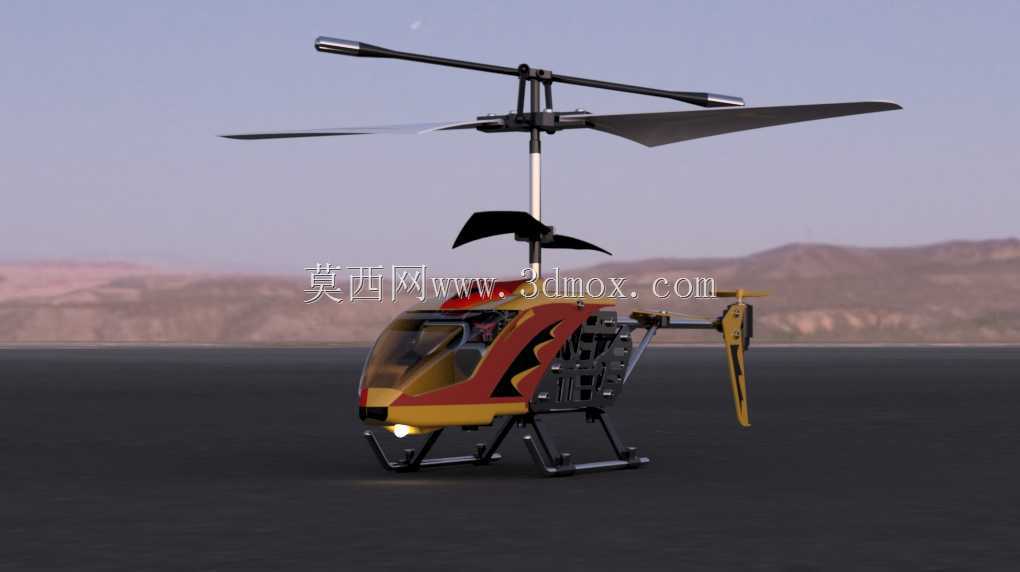

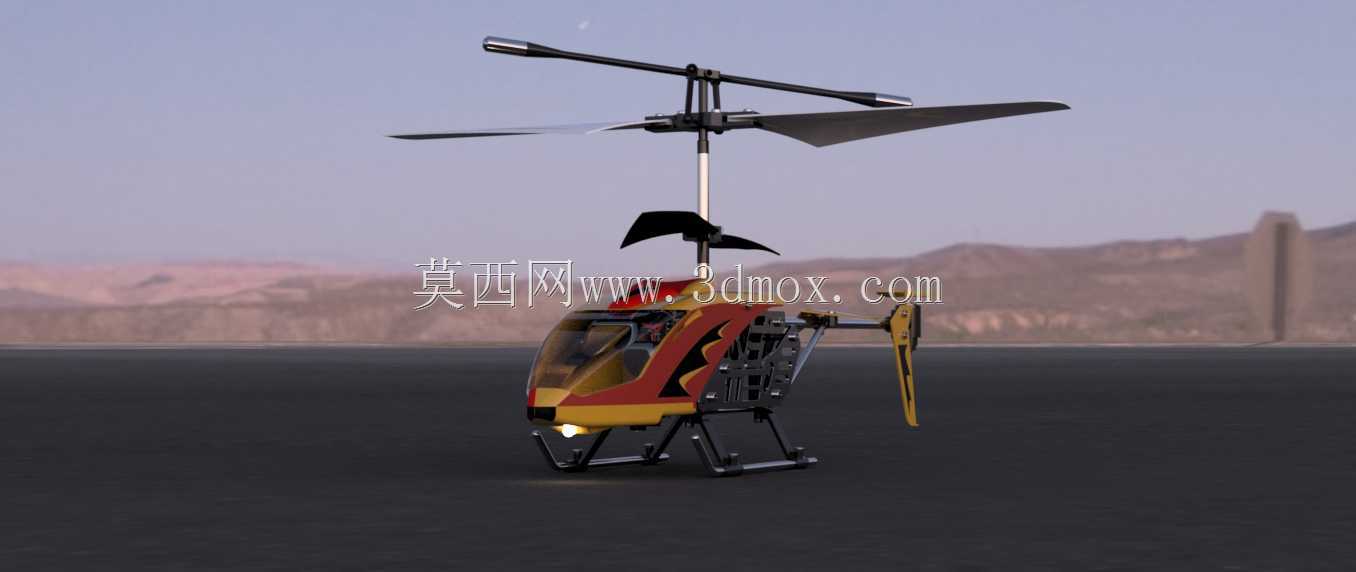

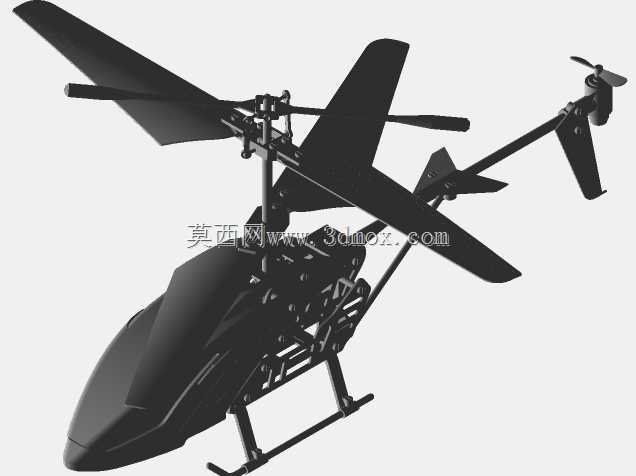

这款共轴双旋翼微型直升机的设计，首先围绕室内近距飞行的使用场景做了全维度约束，日常多用于航模入门操作、桌面微场景展示、青少年科创教学演示等场景，不需要大尺寸起降空间，普通桌面、室内开阔区域即可完成起降与基础飞行动作。整机采用共轴反转双旋翼布局，省去了常规单旋翼直升机必备的尾桨结构，既压缩了整机横向尺寸，也降低了尾桨磕碰带来的结构损坏风险，上下两层旋翼转速匹配抵消反扭矩，通过下层旋翼的倾斜盘结构调整飞行姿态，实现前后、左右、升降、转向的全向操控。机身主体采用镂空框架结构设计，在保证结构强度的前提下尽可能降低整机自重，主承力框架采用轻质工程塑料材质，旋翼部分选用柔性耐摔材质，日常起降磕碰、低空坠落后不会出现旋翼断裂、框架变形的问题，适配新手操作的容错需求。起落架采用滑橇式结构，两根弧形支撑腿从机身下部向前后延伸，没有额外的收放机构，结构简单可靠，降落时可以通过自身形变吸收冲击能量，同时起落架的高度预留了机头指示灯、下部电池舱的安装空间，不会在降落时出现部件剐蹭地面的问题。尾梁部分做了轻量化延伸，末端设置小型垂直安定面，辅助提升飞行过程中的航向稳定性，避免室内紊流带来的姿态飘移问题。设计过程中优先做了重心匹配，将电池、主控电路板、驱动电机都布置在机身主轴附近的中心区域，整机重心落在旋翼轴的正下方，保证飞行过程中不会出现重心偏移导致的侧倾、自旋问题。旋翼的翼型做了低雷诺数优化，适配微型旋翼的低转速工况，在有限的电机功率下可以提供足够的升力，同时旋翼的动平衡做了精细调校，高速旋转时不会出现明显的机身抖动。机身外壳采用流线型曲面设计，既降低了飞行过程中的空气阻力，也通过红黄撞色的外观设计提升辨识度，机头部分做了透明座舱造型，还原真实直升机的视觉比例。整机所有运动部件都做了运动间隙校核，旋翼旋转过程中不会与机身框架、拉杆结构出现干涉，倾斜盘的舵机拉杆行程做了限位设计，避免舵机超行程运动导致的结构卡滞。
