航空涡喷发动机风扇转子结构设计

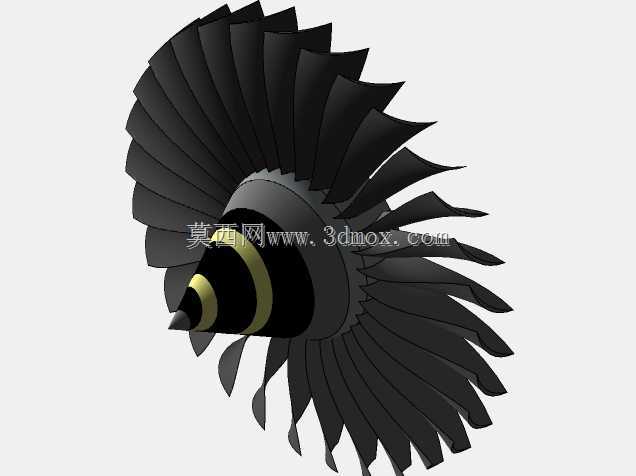

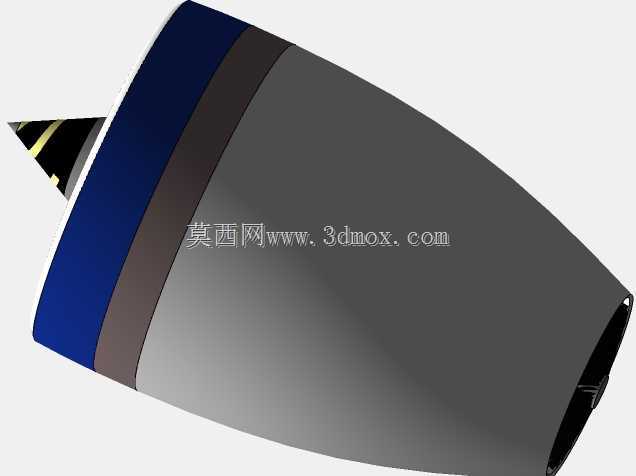

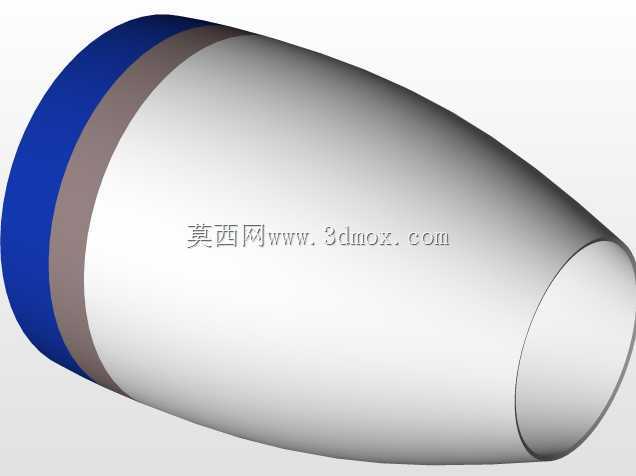

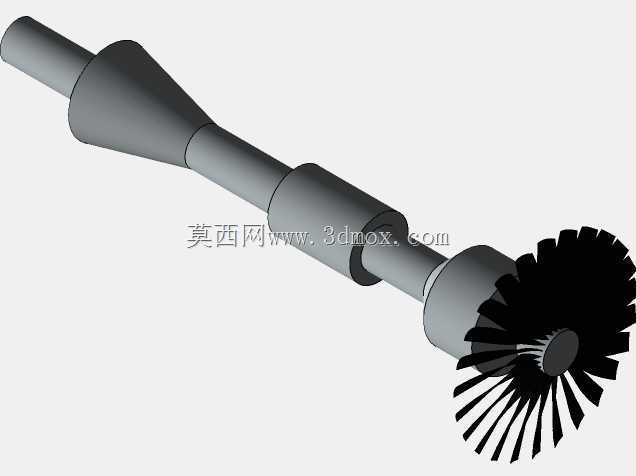

在航空推进系统的前端进气段，风扇转子是直接承接来流、完成首轮气流压缩与动能分配的核心部件，其气动外形与结构强度直接决定整台动力装置的推进效率与运行稳定性。该结构的设计首先要匹配进气道的来流条件，不同飞行工况下的气流攻角变化，要求叶片叶型沿展向做连续的扭转变形，从叶根到叶尖的安装角逐步调整，避免叶尖部位出现气流分离，同时保证不同半径位置的气流压比均匀，减少后续压气机段的进气畸变。从结构布局来看，该转子采用整体式轮盘搭配等距排布的宽弦叶片设计，叶片根部与轮盘的连接区域做了大圆角过渡，能够分散高转速下产生的离心载荷，避免应力集中导致的结构疲劳；前端的整流锥采用分段锥面设计，锥角沿轴向逐步变化，能够顺畅引导进气气流均匀进入叶片流道，减少进气端的流动损失，锥面的环形色标区域实际是结构分界面，对应内部连接轴的安装定位段，可保证转子与传动轴的同轴度，降低高速旋转时的振动幅值。在安装边界上，该转子的径向尺寸需要匹配发动机外涵道的内壁间隙，叶尖与机匣之间预留合理的冷态间隙，既避免工作状态下热膨胀导致叶尖刮磨机匣，又要减少间隙漏气带来的效率损失；轴向安装尺寸需要与前轴承座、后级压气机转子的定位台阶匹配，保证整个转子轴系的轴向窜动量在设计允许范围内。实际应用场景中，这类风扇转子不仅用于传统涡喷发动机的进气压缩段，也可在小型涡扇动力、地面燃气轮机的进气级部件上参考其叶型设计逻辑，建模过程中通过扫掠、投影、分割等特征操作完成叶型的空间定位，能够准确还原叶片的空间扭角与曲面连续性，可用于气动性能仿真的初始模型、结构强度校核的几何载体，也能作为相关专业教学中讲解压气机转子结构的具象参考。设计过程中需要兼顾气动效率与结构可靠性，叶片的厚度沿展向逐步减薄，叶尖部位做了小圆弧修型，既降低叶片自身的离心载荷，也能减少叶尖涡流的产生；轮盘的辐板厚度根据离心应力的分布做了变厚度设计，在保证强度裕度的前提下尽可能降低转子整体重量，提升转子的临界转速，避开常用工作转速区间的共振点。
