奥伦达喷气发动机9/10段排气锥结构设计

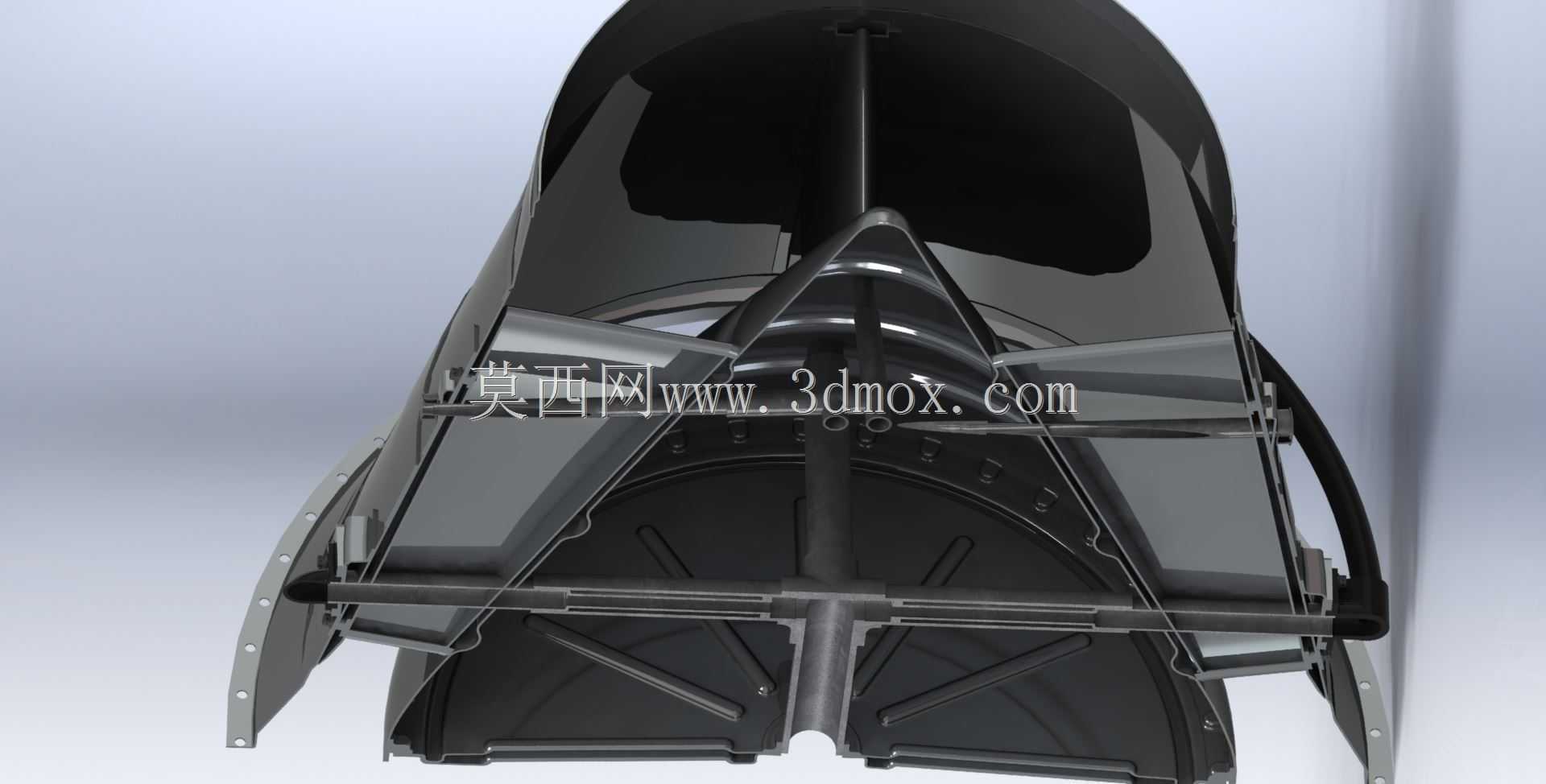

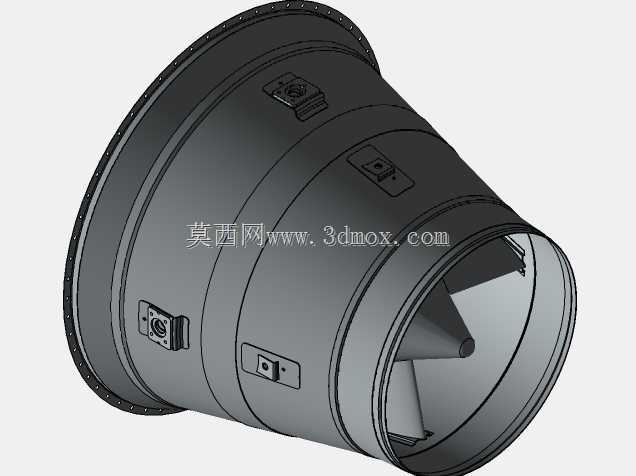

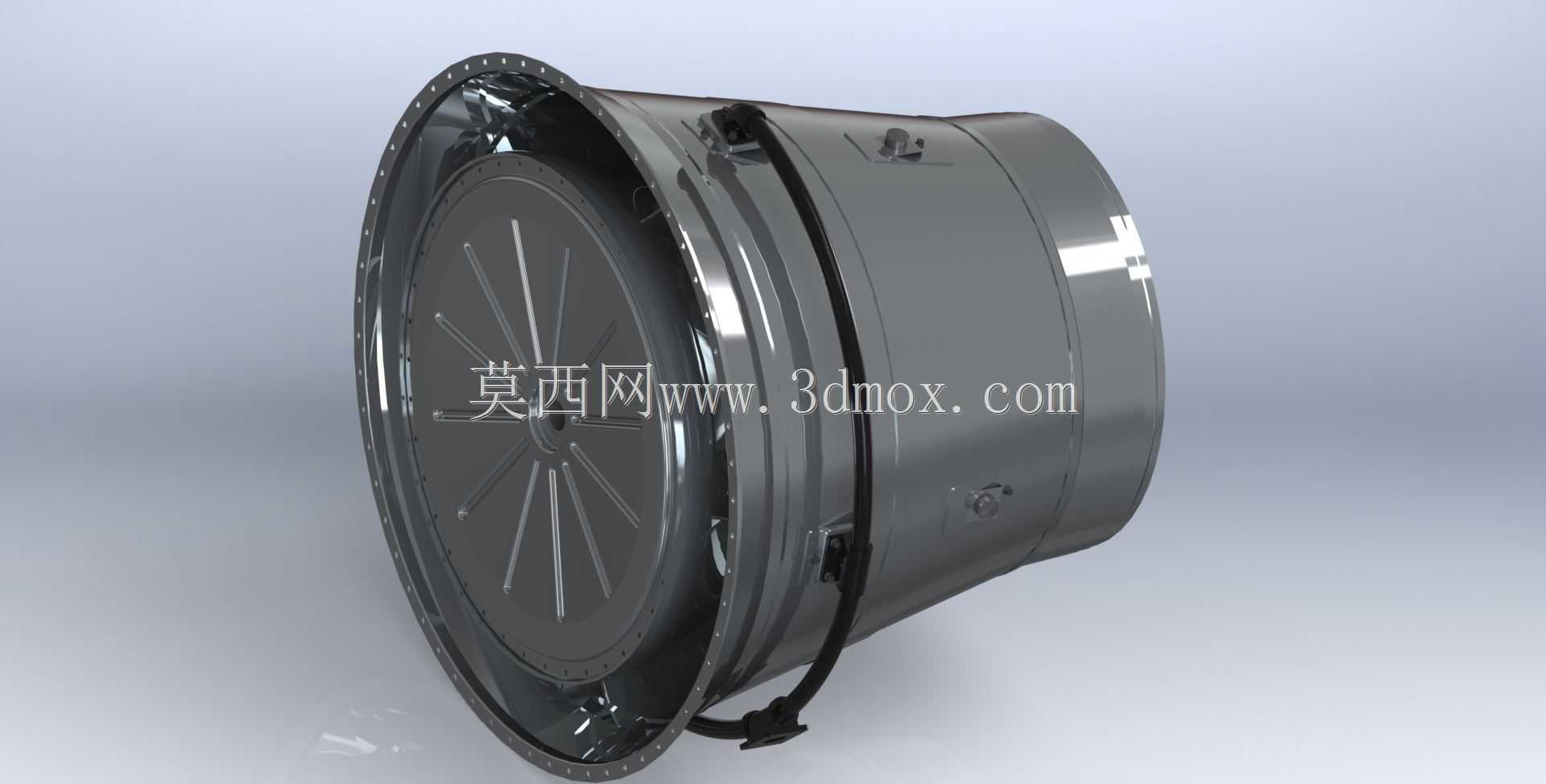

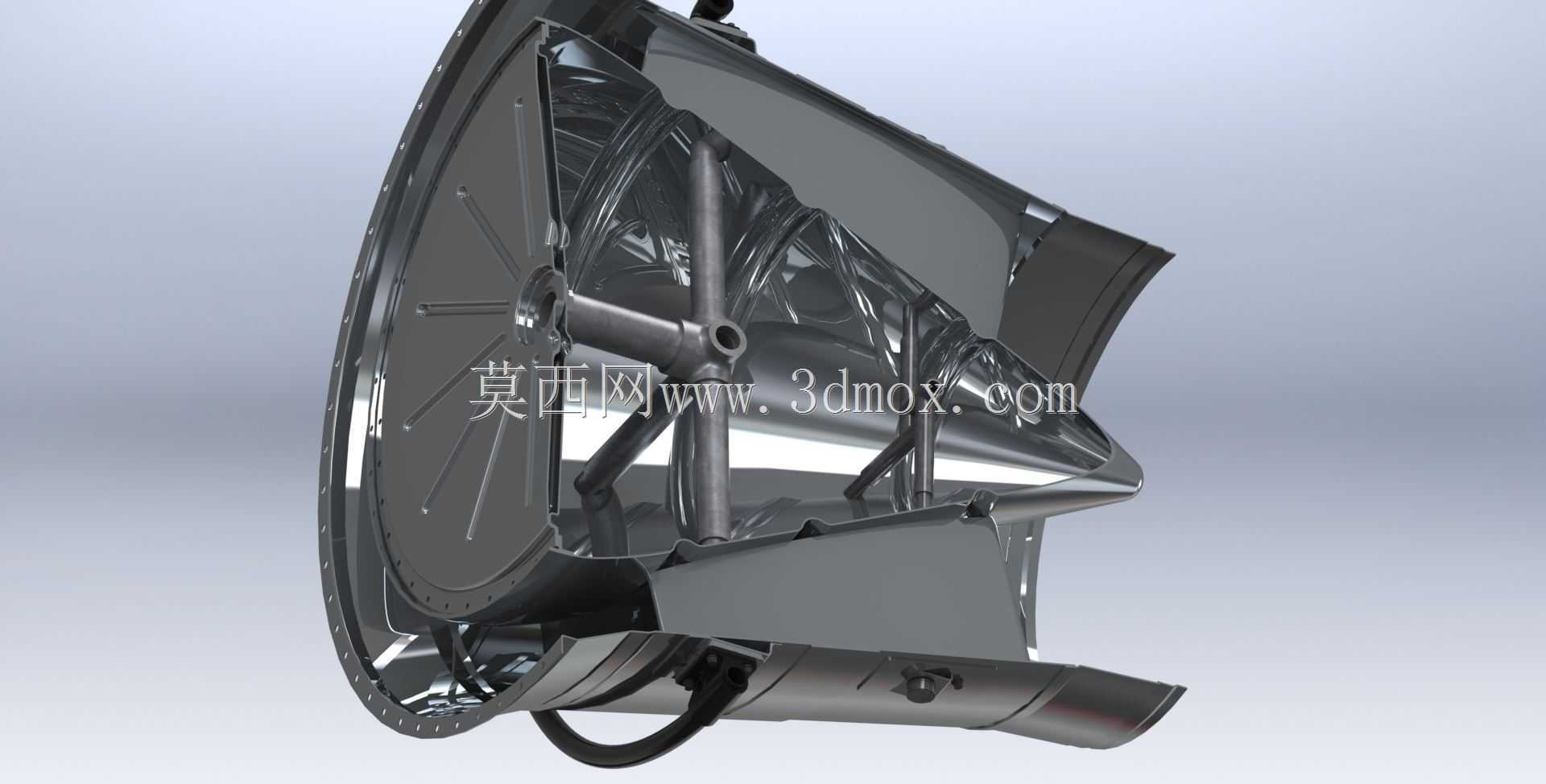

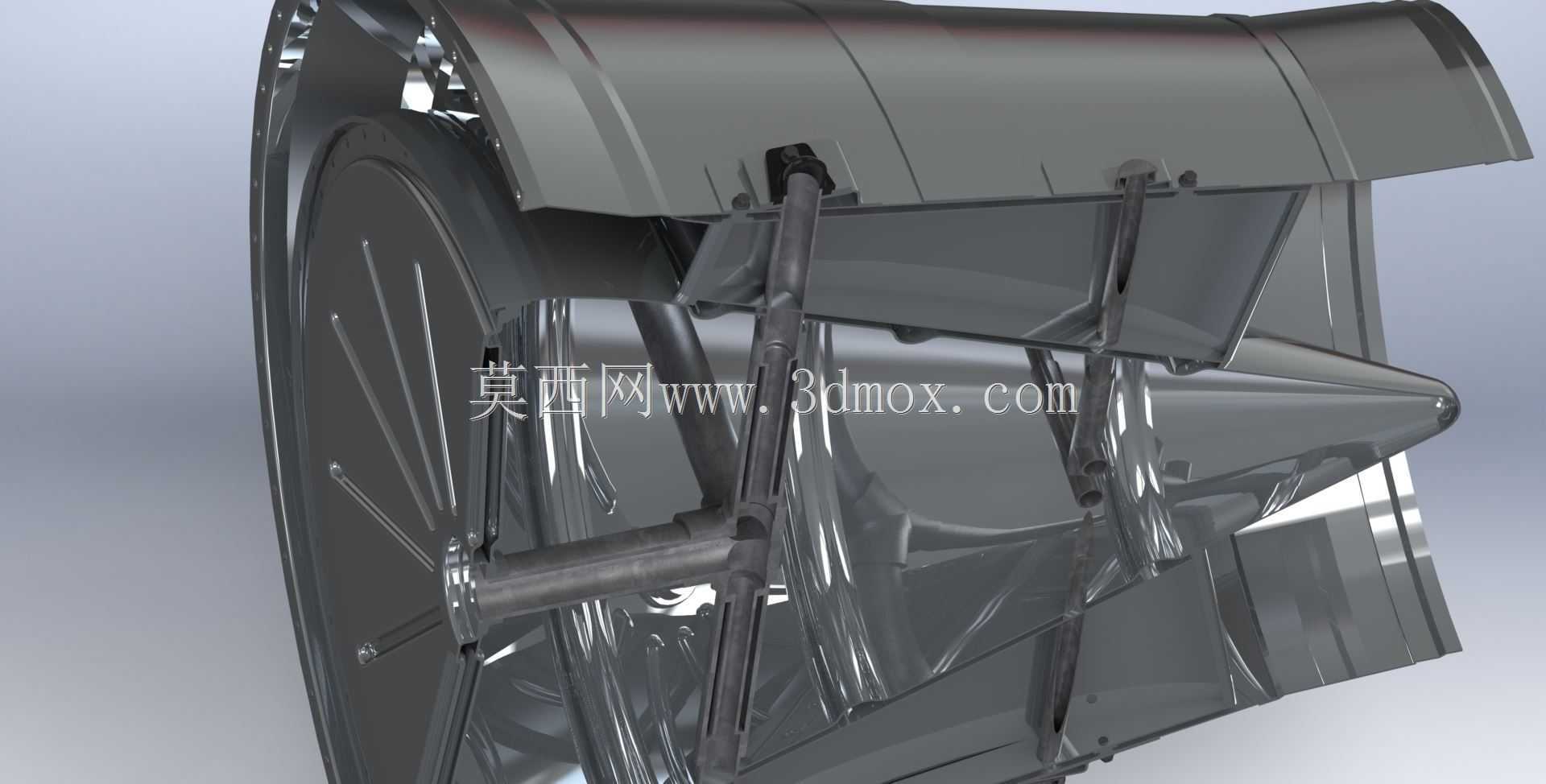

在航空燃气涡轮发动机的排气系统设计中，排气锥作为核心整流与功能承载部件，直接影响发动机排气流场品质、涡轮后端部件冷却效率以及整机结构可靠性，本次呈现的奥伦达喷气发动机9/10段排气锥结构，针对大推力涡喷发动机的高温排气工况做了针对性的结构优化。从实际装机应用场景来看，该排气锥安装于涡轮后框架与尾喷管收敛段之间，承担着将涡轮出口的高速旋转气流整理为轴向均匀流的核心作用，可有效降低排气紊流带来的推力损失，同时隔绝高温排气向尾段机匣的热辐射传递。结构设计上，锥体外壁采用大曲率渐变的回转面构型，壁面厚度沿气流方向做梯度变化，靠近涡轮端的壁厚更大以承受更高的热冲击与气流脉动载荷，靠近尾喷管端逐步减薄以控制整体结构重量，锥体外缘的安装边采用带精密定位止口的法兰结构，均布的连接螺栓孔可实现与相邻机匣段的同轴度精准定位，安装边处预留的密封槽可适配金属石墨缠绕垫片，避免高温燃气泄漏引发的周边部件超温。功能特性层面，该结构集成了冷却气输送与轴承支撑防护的双重作用，布置在锥体外围的外部歧管可从压气机引气段引入冷却空气，沿预设的流道将冷却气输送至锥体中心区域，直接对涡轮后轴承护罩形成冲击冷却，将轴承工作环境温度控制在润滑介质允许的范围内，同时锥体内部的辐射状加强筋结构，既可以提升锥体自身的结构刚度，抵御高速气流带来的振动载荷，也可作为支撑结构的传力路径，将尾段的气动载荷均匀传递至主承力机匣，避免局部应力集中引发的结构疲劳。从安装边界来看，该排气锥的最大外径与涡轮后机匣的安装止口尺寸完全匹配，轴向长度适配9/10段的舱段布局，外部歧管的接口位置与压气机引气管路的走向完全对应，安装时无需对周边管路做额外调整，歧管与锥体主体的连接采用焊接加卡箍双重固定的形式，可承受发动机工作过程中的热胀冷缩变形，避免管路连接处出现开裂漏气问题。在流道设计细节上，锥体表面的光滑度要求达到Ra1.6以下，减少气流与壁面的摩擦阻力，锥体尾部的圆角过渡可避免气流在锥尾形成低压涡流区，进一步提升排气效率，内部冷却流道的截面积经过精确计算，可保证冷却气的流量与压力满足轴承冷却的需求，不会因引气过量影响发动机的整机效率。
