Barr与Stroud结构内燃机动力装置设计

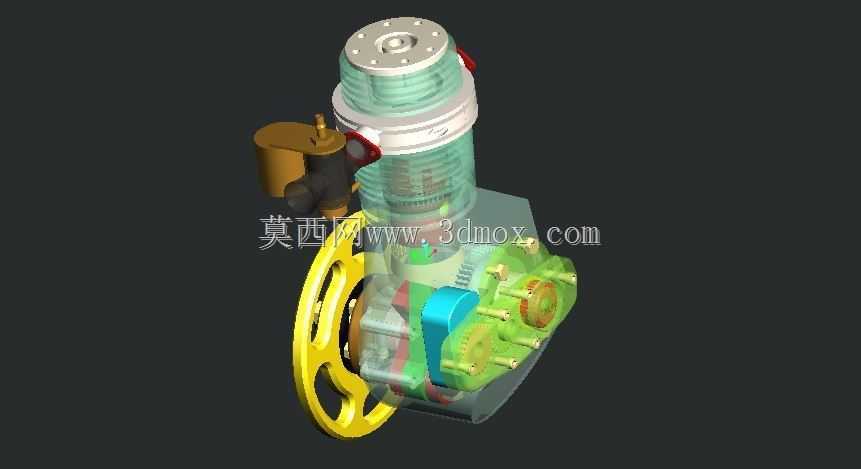

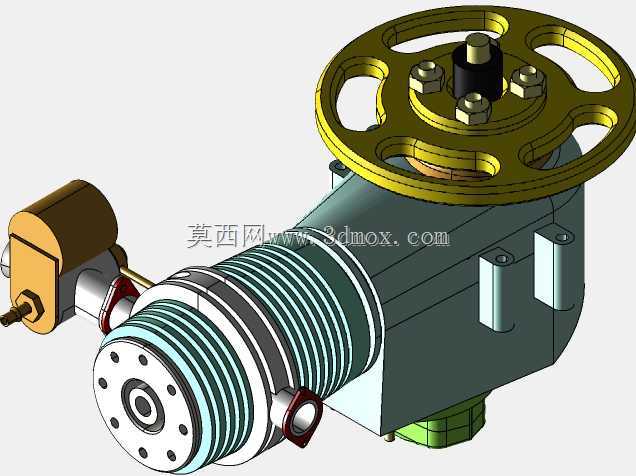

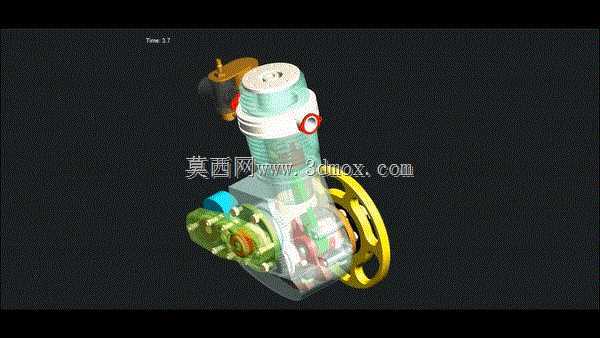

该动力装置的结构设计围绕小型动力输出场景展开，可适配小型通用机械、便携动力设备、实验教学演示装置等对紧凑动力单元有需求的应用场景，整体结构集成了进气组件、缸体做功单元、传动输出端、调节操纵机构等核心模块，各部件的布局充分考虑了狭小安装空间下的干涉规避问题。从结构布局来看，上部为缸体做功段，集成了进气接口、点火组件安装位、散热鳍片结构，透明化的缸体设计可直观呈现活塞往复运动的行程路径，缸体侧壁设置的观察位可用于调试阶段查看气门开闭时序与活塞运动的匹配状态，避免出现配气相位偏差导致的动力输出不足问题。侧部布置的化油器组件采用倾斜安装角度，兼顾进气效率与整体横向尺寸控制，进气接口的密封面预留了标准密封槽，可适配常规规格的密封垫片，降低后期装配的密封处理难度。下部为曲轴传动腔，集成了齿轮传动组、输出轴端、润滑腔结构，传动齿轮的啮合间隙在设计阶段已预留合理公差范围，可抵消加工与装配过程中产生的尺寸误差，输出轴端采用标准键槽连接结构，可直接对接负载端的传动轮或联轴器，无需额外制作转接连接件。侧部设置的手轮式调节机构可用于手动调试阶段盘动曲轴，检查各运动部件的运动顺畅度，排查卡滞、干涉等装配问题，手轮的直径尺寸经过核算，手动盘车时的操作力处于合理区间，无需借助额外辅助工具即可完成调试操作。整体外形的安装边界充分考虑了通用安装场景的适配性，底部安装面设置了多个均布的安装孔位，孔位间距符合小型动力单元的通用安装规范，可直接替换同功率段的其他小型动力装置，无需对安装基座做大规模改造。各部件的连接方式兼顾了可拆卸维护需求，易损件的安装位置均预留了足够的操作空间，后期更换密封件、调整气门间隙时无需完全拆解整机，可有效降低维护操作的时间成本。设计过程中对各运动部件的运动包络做了完整的干涉检查，全行程范围内无部件碰撞风险，配气机构与曲柄连杆机构的运动时序匹配经过反复校核，可保证做功过程的进排气效率处于合理区间，避免出现气流倒灌、排气不彻底等影响动力输出效率的问题。
