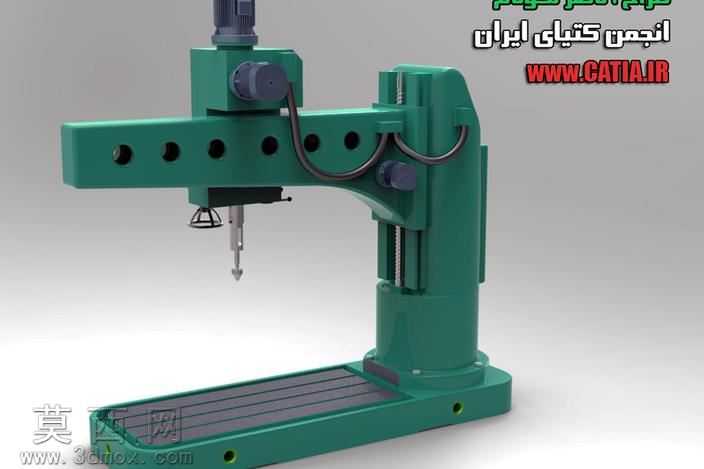

数控摇臂钻床三维结构设计模型

本模型为数控摇臂钻床的三维数字化设计成果，建模过程严格遵循真实摇臂钻床的结构比例与功能逻辑，采用全参数化建模方式完成各部件的搭建。模型整体以立式结构为基础，从底部的工作台底座开始，依次构建了竖直立柱、可绕立柱回转与升降的摇臂部件、沿摇臂导轨横向移动的主轴箱、以及垂直布置的钻削主轴组件，各运动部件的连接关系完全还原真实设备的装配逻辑，预留了符合机械设计规范的运动间隙与装配公差，能够直观演示摇臂升降、主轴箱横移、主轴进给的全流程动作逻辑。材质渲染阶段，针对设备不同部件的材质特性做了区分处理：机身底座、立柱、摇臂等大型铸造结构件采用哑光墨绿色工业漆材质，还原机床铸件的漆面质感，表面添加细微的颗粒纹理与使用磨损痕迹，避免塑料感；导轨、主轴、调节手轮等金属加工部件采用拉丝金属与亮面镀铬材质，突出金属部件的加工精度与反光特性；操作面板、线缆等附属部件分别采用哑光工程塑料、黑色橡胶线缆材质，不同材质的粗糙度、反光度、折射率参数经过反复调试，最终渲染效果贴近真实工业设备的视觉观感。设计过程中重点还原了摇臂钻床的核心功能结构：摇臂与立柱的锁紧机构、主轴箱的进给传动结构、工作台的T型槽装夹结构都做了精细化建模，没有对内部结构做过度简化，既保证了模型外观的完整性，也能清晰展现设备的机械传动原理，可用于数控加工教学演示、机床结构认知、车间布局仿真等场景，模型结构规整，各部件分层清晰，可根据需求单独拆解编辑，适配不同的使用场景需求。
