小型固定翼无人飞行器外观结构设计

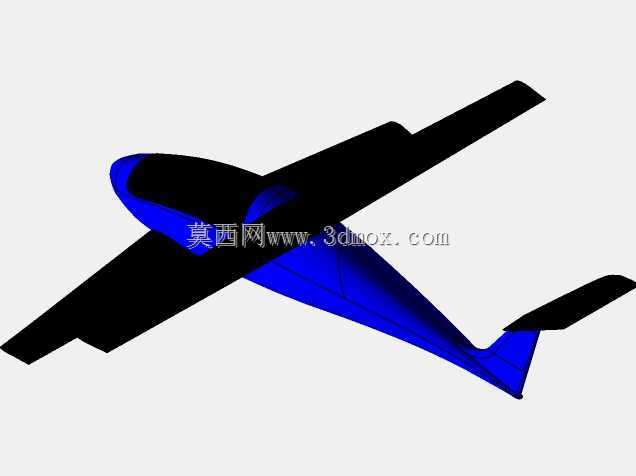

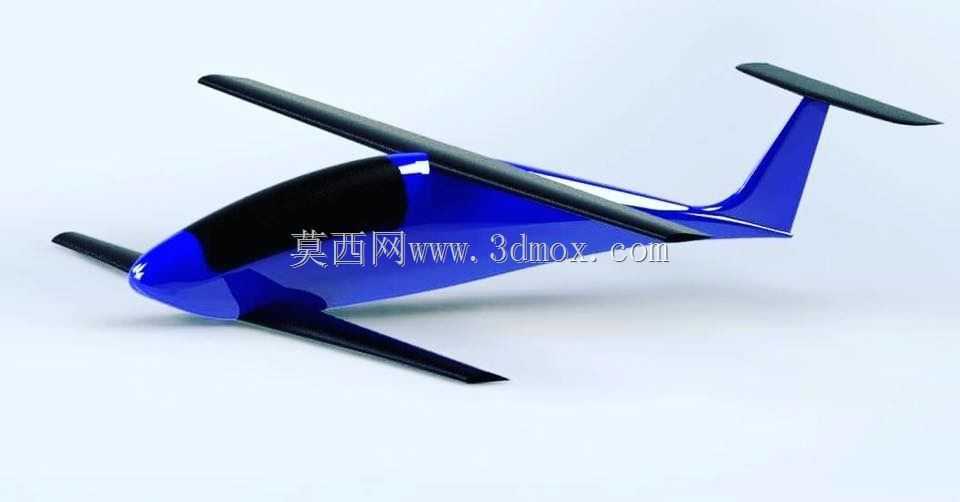

这款小型固定翼无人飞行器的结构设计，首先围绕低空近程作业场景的实际需求展开，在民用测绘、农林巡检、小范围航测作业场景中，这类布局的飞行器相比多旋翼机型拥有更长的滞空时间与更快的巡航速度，能够在单次起降周期内覆盖更大的作业范围。从整体布局来看，采用高置上单翼配合T型尾翼的构型，上单翼设计能够让机身下方预留充足的载荷安装空间，不会因为机翼结构遮挡任务载荷的观测视野，同时高置机翼的布局在低空遇到紊流时拥有更好的自稳特性，降低飞控系统的修正压力，T型尾翼的设计则能够让平尾避开机翼下洗气流的干扰，在小速度飞行阶段提升舵面操控效率，减少低空失速的风险。机身主体采用流线型纺锤体设计，机头位置做了圆润收尖处理，能够有效降低巡航阶段的空气阻力，机身中段预留了航电电池、飞控模块、任务载荷的安装舱位，舱段边界做了等壁厚加强筋设计，在保证结构强度的同时控制整机自重，机身蒙皮的曲面过渡全程遵循G2连续要求，既能够降低飞行过程中的气动噪声，也能减少层流分离带来的额外阻力。机翼采用大展弦比矩形翼梢小修型设计，翼根位置与机身衔接处做了翼身融合过渡，能够减少翼根位置的干扰阻力，机翼内部预留了舵机安装槽与走线通道，舵面偏转边界做了限位凸台设计，避免舵面超程偏转带来的操控风险。尾翼部分垂尾与平尾的夹角做了结构强化处理，垂尾后缘的方向舵与平尾后缘的升降舵均采用独立舵机驱动，舵面转轴位置设计了密封胶条安装槽，减少飞行过程中的气流窜动带来的舵效损失。起落部分采用滑橇式一体化设计，直接与机身下部的承力框连接，不需要额外的收放机构，既降低了结构复杂度，也能在草地、硬化路面等多种简易起降场地完成起降作业，滑橇的接触端面做了耐磨层加厚设计，能够承受多次起降带来的摩擦损耗。整机的安装边界充分考虑了模块化拆装需求，机翼与尾翼均采用快拆接口设计，拆解后能够放入小型便携收纳箱中，满足外场作业快速转场的使用需求，机身内部的航电安装位预留了通用安装孔位，能够适配不同重量区间的任务载荷，不需要额外修改机身结构即可完成载荷更换。在结构强度校核阶段，机身主承力框采用环形加强结构，能够承受机动飞行过程中的过载载荷，机翼主梁采用贯通式设计，将两侧机翼的载荷直接传递到机身主承力结构上，避免翼根位置出现应力集中问题，各个曲面衔接位置均做了圆角过渡处理，减少应力集中带来的结构疲劳风险。
