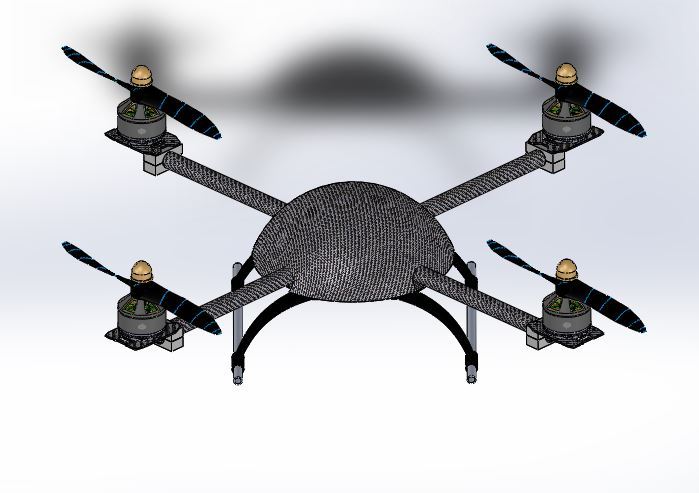

四旋翼航拍作业飞行器结构设计

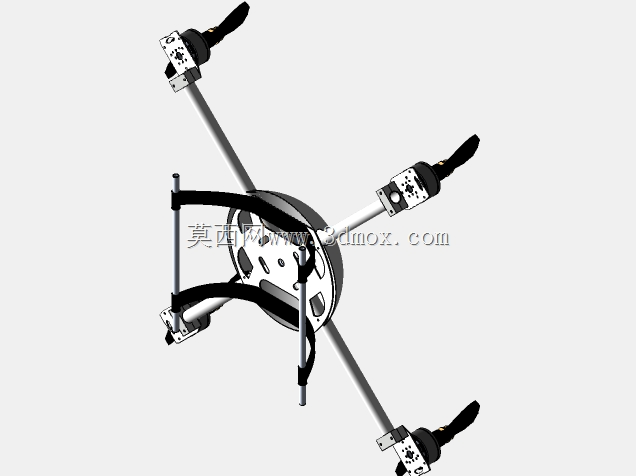

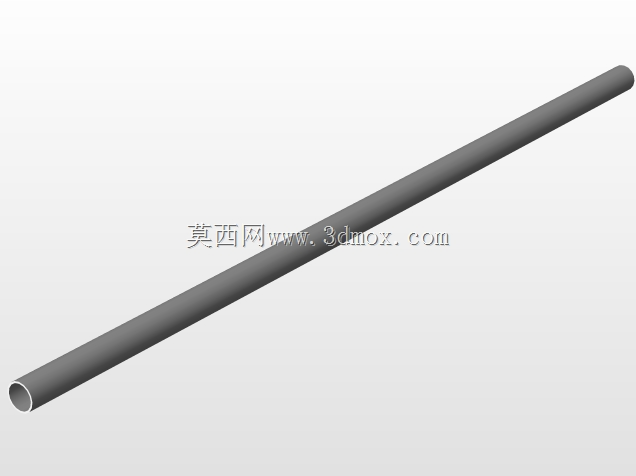

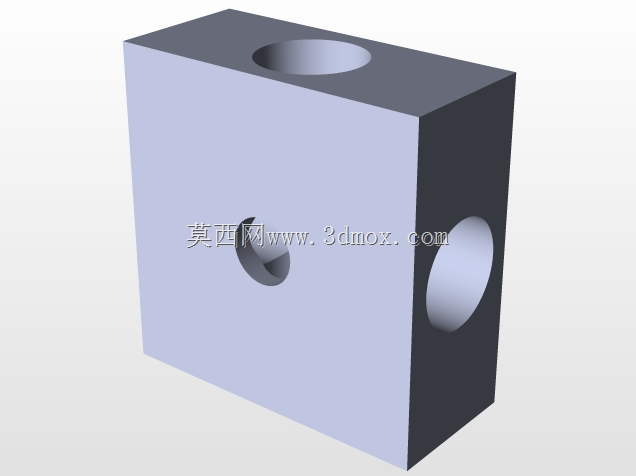

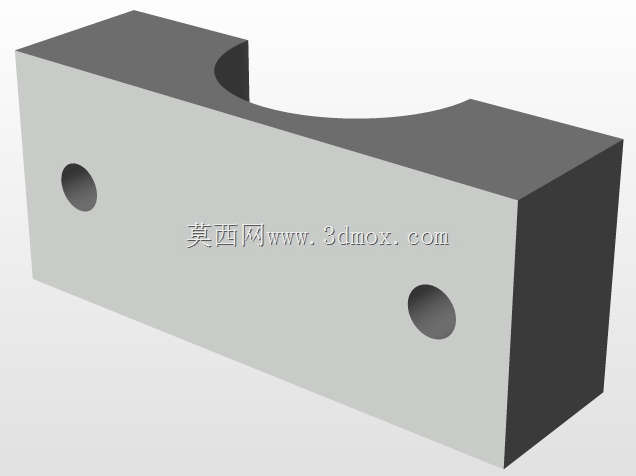

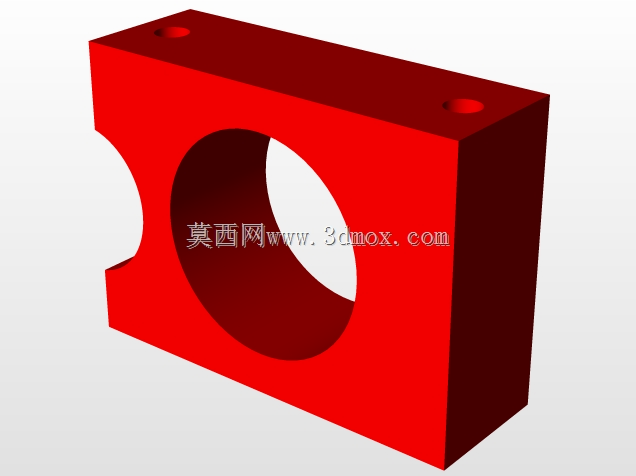

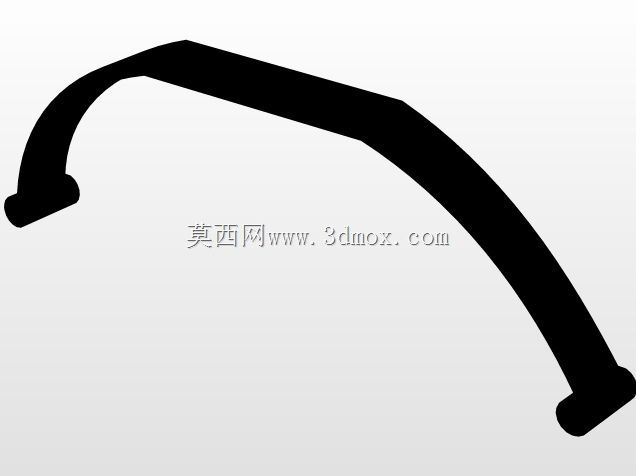

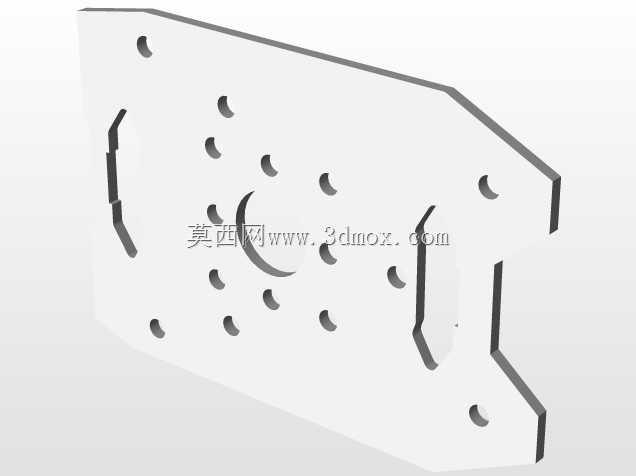

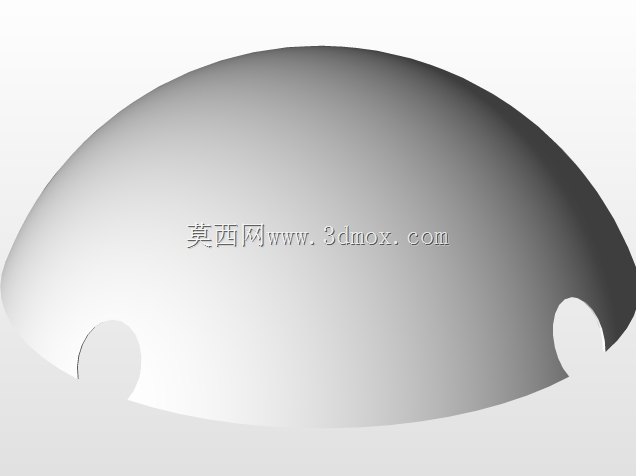

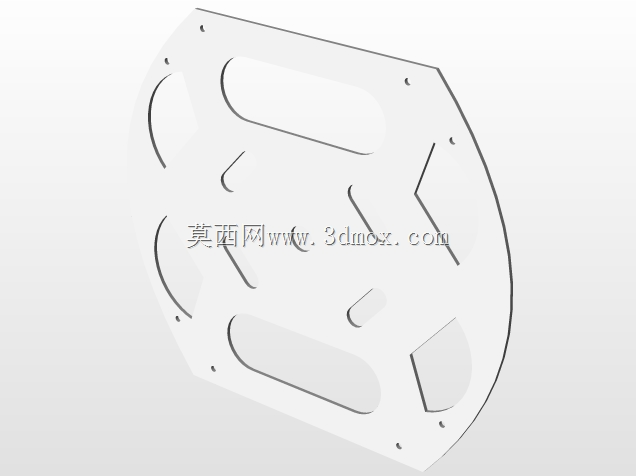

这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际需求展开，日常可适配航拍测绘、农林巡检、小型物资短途投送等常见作业场景，结构上预留了功能拓展接口，可根据作业需求挂载不同的作业模块。从设计思路来看，整体采用中心对称布局，机臂采用等长辐射式排布，四个旋翼的安装座处于同一水平面，保证动力输出的力矩平衡，降低飞控系统的姿态校准难度。中心主机壳采用椭球流线造型，一方面降低低空飞行时的风阻，减少乱流对飞行稳定性的干扰，另一方面椭球壳体的内部空间规整，可合理排布飞控板、电池仓、信号接收模块等核心元器件，同时壳体曲面的结构强度更高，在发生轻微擦碰时能更好地分散冲击力，保护内部元件。机臂与中心壳体的连接位置做了加强筋过渡，避免长期飞行振动导致连接位出现疲劳断裂，机臂末端的电机安装座设计了定位卡槽，电机装入后可通过卡槽限制周向转动，配合紧固件完成固定，安装时无需额外调整电机轴线垂直度，降低装配调试的工作量。起落架采用弧形支脚结构，两支脚对称布置在中心壳体下方，支脚的高度预留了足够的挂载空间，保证下方挂载的作业模块不会在起降时接触地面，同时弧形支脚具备一定的弹性形变能力，降落时可缓冲地面冲击，减少冲击力传递到主机身的元器件上。旋翼采用带翼尖切角的设计，可降低旋翼高速旋转时的翼尖涡流损耗，提升动力效率，旋翼与电机输出轴的连接采用快拆结构，日常维护更换时无需额外工具即可完成拆装。从安装边界来看，机臂展开后整体的回转直径控制在合理范围内，可满足狭小空间内的起降作业需求，中心壳体的内部安装位预留了标准的螺孔间距，可适配市面上多数通用规格的飞控、电调等元器件，无需额外做安装位的改装。整机的重心设计在中心壳体的几何中心偏下位置，搭配电池仓的低位布置，进一步提升飞行时的姿态稳定性，即使遇到突发的侧风干扰，也能更快恢复平稳姿态。机臂内部预留了走线槽，电调与电机的连接线可完全收纳在机臂内部，避免线材外露在飞行过程中被气流吹动产生振动，同时也减少线材被旋翼剐蹭的风险。电机安装座的下方设计了小型的缓冲垫安装位，可加装橡胶缓冲垫吸收电机高速旋转产生的高频振动，降低振动对航拍类挂载设备的成像干扰，提升作业精度。
