带助推器结构的航天运载火箭设计

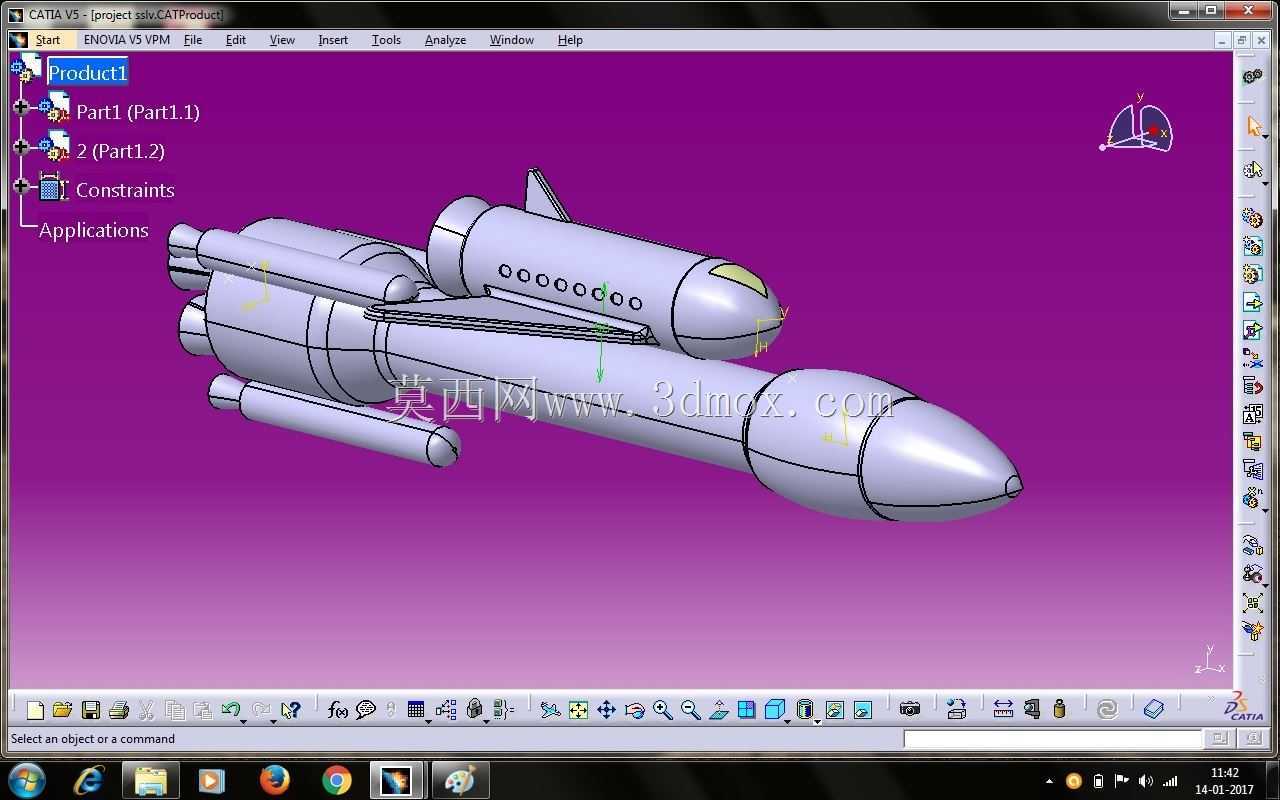

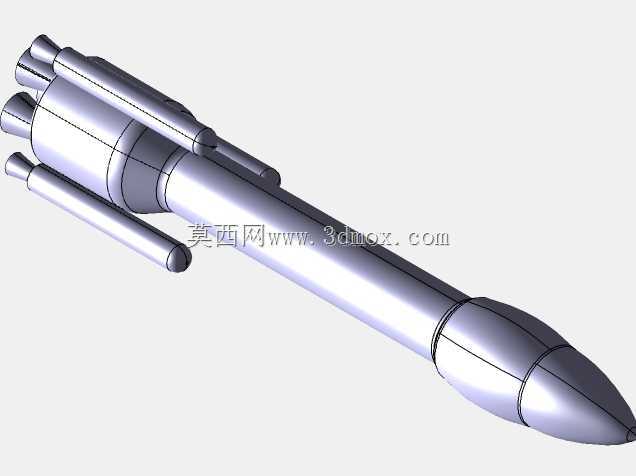

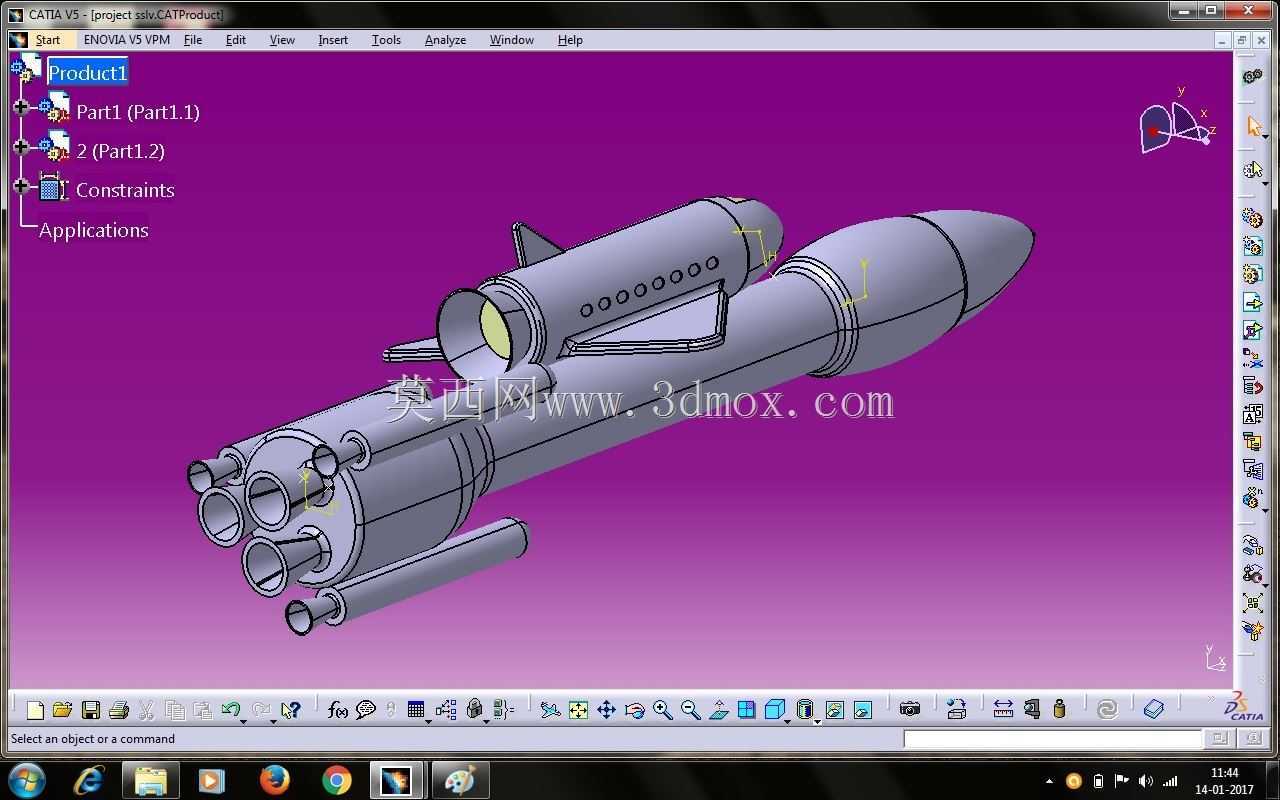

本次呈现的航天运载器结构设计，核心面向近地轨道载荷投送的工程应用场景，可覆盖小型科研卫星、试验载荷的入轨运载需求，整体结构围绕箭体气动效率、载荷承载能力、助推器分离逻辑三个核心维度展开设计。从结构布局来看，主箭体采用细长旋成体构型，头部为冯卡门曲线整流罩，能够在跨音速飞行阶段有效降低激波阻力，整流罩内部预留的载荷舱边界可适配直径不超过主箭体直径80%的搭载载荷，整流罩与箭体连接位置设置了环形分离连接面，满足入轨后抛罩动作的结构配合要求。主箭体中部设置的捆绑式助推器，采用侧向连接耳板与主箭体承力桁条连接，助推器头部设计为截锥形适配结构，能够降低捆绑位置的局部气动干扰，助推器自身配置独立的喷管组，在起飞阶段可提供额外的起飞推力，降低主发动机的推力负荷，助推器燃料耗尽后可通过爆炸螺栓解锁实现侧向分离，分离轨迹的预留间隙在设计阶段已通过空间干涉校验，不会与主箭体发生碰撞。箭体尾部的主发动机喷管采用多喷管并联布局，四个主喷管沿箭体轴线对称分布，同时预留了姿控喷管的安装位置，可在飞行过程中实现俯仰、偏航、滚转三个维度的姿态调整，喷管与箭体尾部的连接法兰采用耐高温密封结构，能够适配发动机工作时的高温燃气冲刷环境。箭体外侧的管线路由沿桁条凹槽布置，外部设置整流蒙皮覆盖，既能够降低飞行过程中的气动阻力，也可避免管路在高速气流下发生振动疲劳损伤，箭体表面的观测窗口预留位置可搭载飞行参数测量传感器，用于采集飞行过程中的气动、振动、温度数据。设计过程中针对箭体的整体质心位置做了多轮迭代调整，将起飞阶段质心控制在箭体轴线靠前位置，保证飞行过程中的静稳定度满足控制要求，助推器与主箭体的连接位置经过承力仿真校验，能够承受起飞阶段的最大过载载荷，不会出现结构失稳问题。整体外形的安装边界充分考虑了地面转运、发射台架适配的需求，箭体最大外径尺寸可适配常规小型运载火箭发射工位的抱钳机构，底部喷管的伸出长度满足发射台导流槽的空间避让要求，无需额外改造发射设施即可完成适配。
